PCE Instruments Snímač vibrací PCE-VT 420 9 - 30 V/DC 0.0005 do 0.1999 G 0,0005 … 0,1999 m/s 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Snímač vibrací
Min. provozní napětí
9 V/DC
Provozní napětí max.
30 V/DC
Obsah
1 ks
Typ
PCE-VT 420
Datasheety: (PDF)
Počet
Celková cena (15 268,60 Kč / kus)
15 268,60 Kč
Bez DPH.
Doprava zdarma
Už jen 10 Ks skladem!
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-VT 420
- Měření zrychlení, rychlosti, posunu
- Měřicí funkce: RMS, Peak, MAX-Hold, Peak Peak, MAX
- Senzor s magnetickým držákem
- Třída ochrany IP63 (přístroj), IP60 (senzor)
- Možnost kalibrace měřicího rozsahu
- Měření podle ISO 2954
Technické parametry
- Akcelerace
- Rozsah měření 0,5... 199,9 m /s²
- Rozlišení 0,1 m /s²
- Přesnost ± (5 % + 2 digity), v.MW. Při 160 Hz, 80 Hz, 23 ±5 °C.
- Frekvenční rozsah 10... 1.000 Hz
- Rychlost
- Rozsah měření 0,5... 199,9 mm/s
- Rozlišení 0,1 mm/s
- Přesnost ± (5 % + 2 digity), v.MW. Při 160 Hz, 80 Hz, 23 ±5 °C.
- Frekvenční rozsah 10... 1.000 Hz
- Posun
- Rozsah měření: 0 až 1,999 mm
- Rozlišení: 0,001 mm
- Přesnost ± (5 % + 2 digity), v.MW. Při 160 Hz, 80 Hz, 23 ±5 °C.
- Frekvenční rozsah 10... 1.000 Hz
- senzor
- Délka kabelu: 1,2 m
- Stupeň krytí: IP60
- Rozměry: Ø 16 mm, délka 31 mm
- Obecné technické údaje
- Analogový výstup 4... 20 mA
- Výstupy (doplňkové informace), které jsou nastaveny pomocí přepínače DIP
- Délka kabelu 1,95 m
- Měřicí funkce MAX, MAX Hold, Peak, Peak Peak, RMS
- Frekvence 10... 1000 Hz
- Typ displeje bez displeje
- Norma (normy) ISO 2954
- Kalibrace bodu kalibrace: ,- zrychlení 50 m/s ² (160 Hz),- rychlost 50 mm/s (160 Hz),- posuv 0,141 mm (160 Hz)
- Třída ochrany (přístroj) IP63
- Napájení 9... 30 v DC, 200 mA
- Provozní podmínky 0 … 70 °C, 0 ... 85 % relativní vlhkost
- Podmínky skladování 0... 70 °C, 0 ... 85 % relativní vlhkost
- Rozměry ( d x š x v) 96 x 120 x 43 mm
- Hmotnost 239 g
- Kategorie produktu
Snímač vibrací
- Obsah
1 ks
- Typ
PCE-VT 420
- Provozní napětí
9 - 30 V/DC
- Min. provozní napětí
9 V/DC
- Provozní napětí max.
30 V/DC
- Délka
96 mm
- Šířka
120 mm
- V
43 mm
- Rozm.
(d x š x v) 96 x 120 x 43 mm
- Provozní proud
200 mA
- Splňuje RoHS
ano
- Frekvenční rozsah
1/100 - 1 kHz
- Rozsah měření vibrací/zrychlení (max.)
0.1999 G
- Rozsah měření vibrací/zrychlení (min.)
0.0005 G
- Rozsah měření vibrací/rychlosti
0,0005 … 0,1999 m/s
- Rozhraní
analogové
BNC zásuvka
IP63
bez certifikátu
- Měřicí funkce
akcelerace
rychlost
Posun
- Základní přesnost
5 %
- Provozní napětí
9 … 30 V/DC
- Hmotnost
239 g
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3812986 PCE Instruments Snímač vibrací PCE-VT 420 9 - 30 V/DC 0.0005 do 0.1999 G 0,0005 … 0,1999 m/s 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812986 PCE Instruments Snímač vibrací PCE-VT 420 9 - 30 V/DC 0.0005 do 0.1999 G 0,0005 … 0,1999 m/s 1 ks
Popis

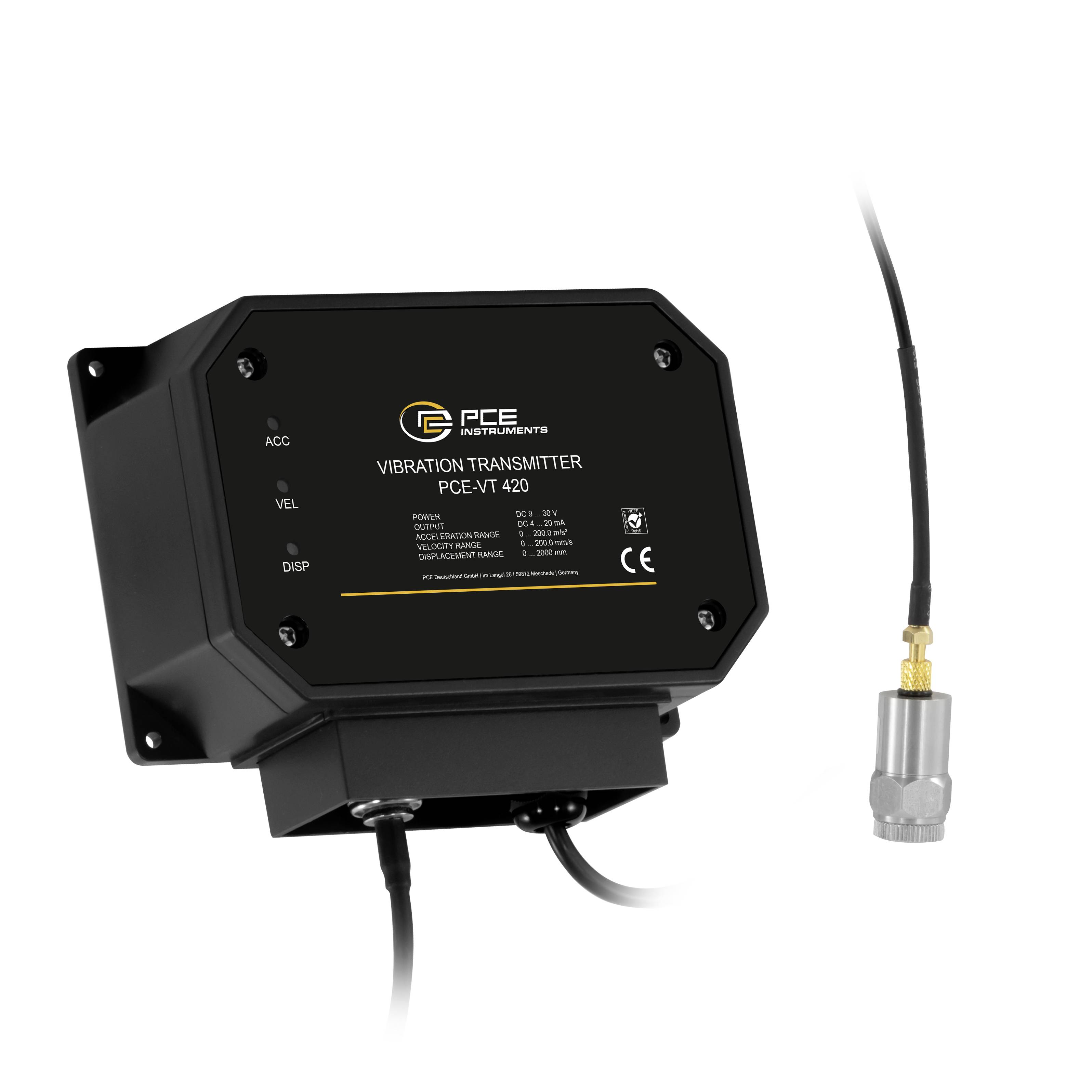

Vibrační vysílač nabízí spolehlivé řešení pro monitorování vibrací průmyslových strojů. Zařízení může detekovat a vydávat dle volby zrychlení, rychlost nebo posunutí. Požadovanou měřenou veličinu lze pohodlně nastavit pomocí integrovaného DIP spínače. Přístroj pracuje v kmitočtovém rozsahu 10 Hz … 1000 Hz a splňuje požadavky normy ISO 2954. Rozsahy měření zahrnují 0,5... 199,9 m /s² pro zrychlení, 0,5... 199,9 mm/s pro rychlost a 0... 1,999 mm pro posunutí. Vysoké rozlišení 0,1 m/s², 0,1 mm/s a 0,001 mm umožňuje přesné snímání i těch nejmenších vibrací. Přesnost je ±5 % + 2 digity za typických provozních podmínek.
Snímač vibrací podporuje měření RMS i Peak-to-Peak a nabízí tak mnohostranné možnosti analýzy. Analogová 4... Rozhraní 20 mA umožňuje snadnou integraci do stávajících monitorovacích systémů. Samostatné měření vibrací se provádí pomocí odolné sondy s magnetickým držákem, která zajišťuje flexibilní a bezpečné upevnění na měřeném objektu. Pouzdro pro přenos vibrací je chráněno dle IP63, sonda podle IP60. Napájení probíhá přes 12... 30 v DC, díky čemuž lze snímač vibrací zapojit do nejrůznějších průmyslových prostředí.

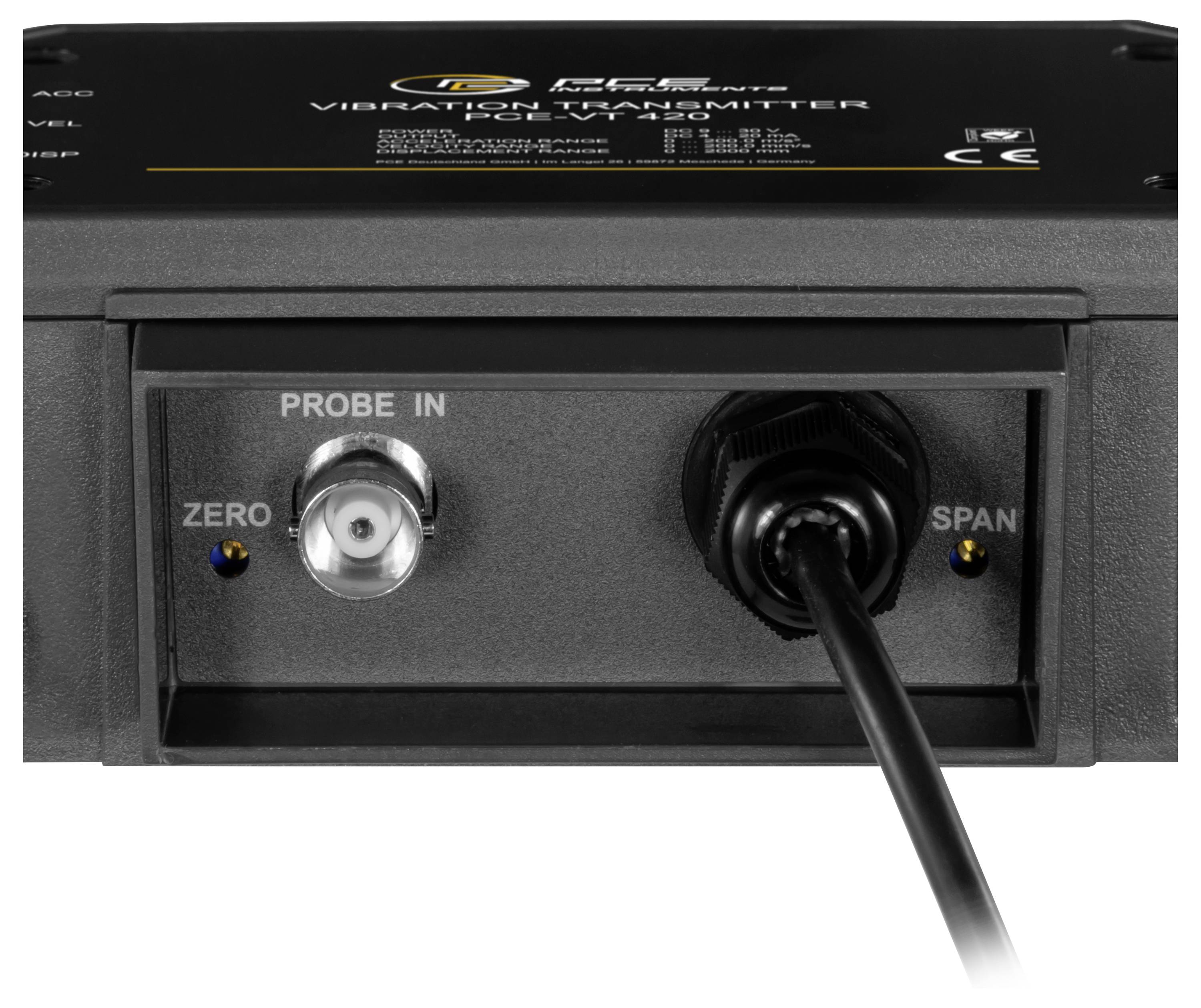

Díky Zero- und Span-nastavení lze snímač vibrací optimálně přizpůsobit příslušným požadavkům na měření. Obsluha je díky kompaktnímu designu a snadnému ovládání velmi jednoduchá. Snímač vibrací je ideální pro ideal monitorování stavu strojů, preventivní údržbu a průběžné monitorování procesů v průmyslu. Typické oblasti použití jsou monitorování motorů, čerpadel, ventilátorů a jiných rotujících strojů ve výrobě, údržbě a zabezpečení kvality.
Tento text byl přeložen strojově.
Snímač vibrací podporuje měření RMS i Peak-to-Peak a nabízí tak mnohostranné možnosti analýzy. Analogová 4... Rozhraní 20 mA umožňuje snadnou integraci do stávajících monitorovacích systémů. Samostatné měření vibrací se provádí pomocí odolné sondy s magnetickým držákem, která zajišťuje flexibilní a bezpečné upevnění na měřeném objektu. Pouzdro pro přenos vibrací je chráněno dle IP63, sonda podle IP60. Napájení probíhá přes 12... 30 v DC, díky čemuž lze snímač vibrací zapojit do nejrůznějších průmyslových prostředí.
Díky Zero- und Span-nastavení lze snímač vibrací optimálně přizpůsobit příslušným požadavkům na měření. Obsluha je díky kompaktnímu designu a snadnému ovládání velmi jednoduchá. Snímač vibrací je ideální pro ideal monitorování stavu strojů, preventivní údržbu a průběžné monitorování procesů v průmyslu. Typické oblasti použití jsou monitorování motorů, čerpadel, ventilátorů a jiných rotujících strojů ve výrobě, údržbě a zabezpečení kvality.
Tento text byl přeložen strojově.
Obsah balení

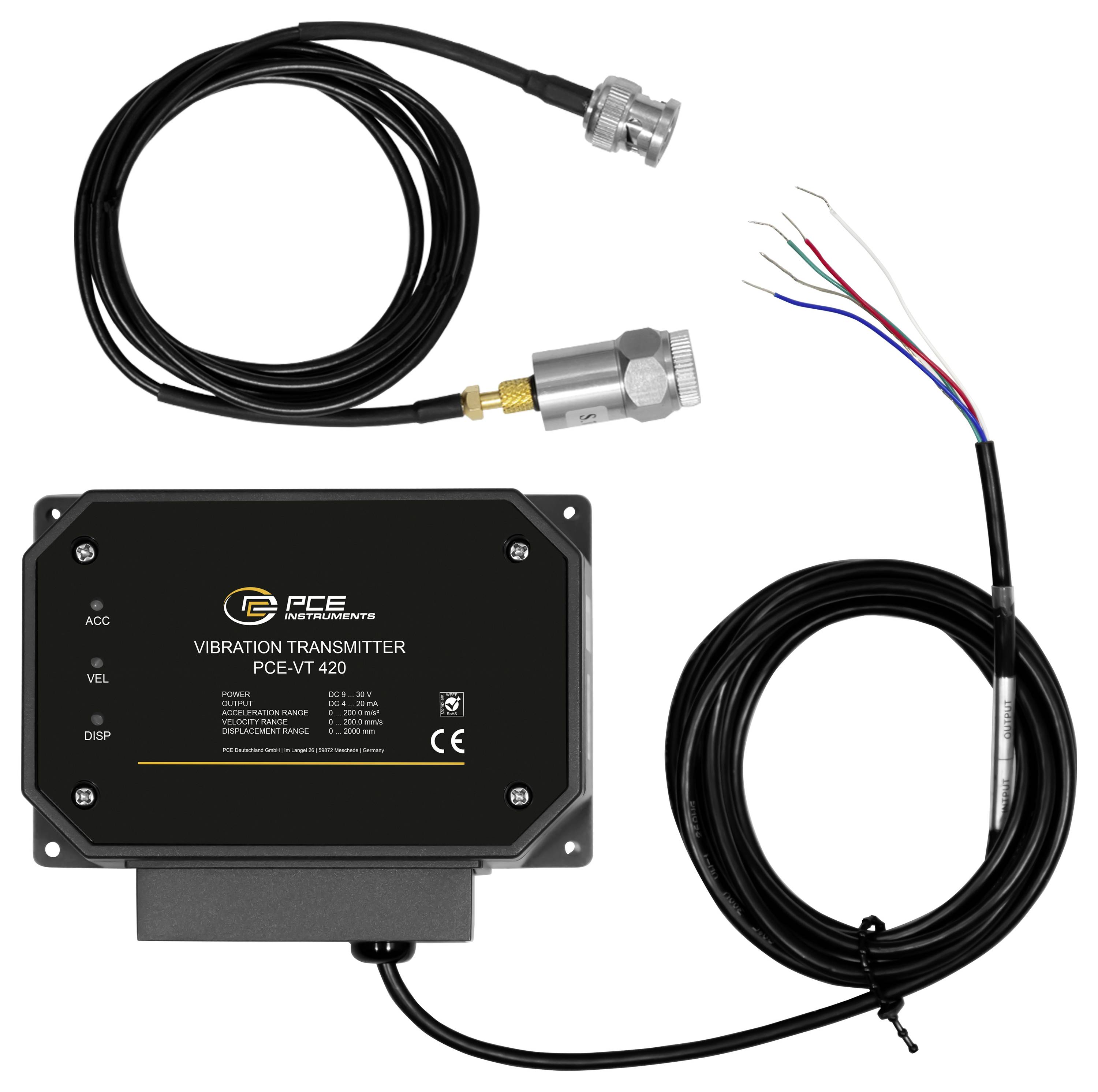

- 1x snímač vibrací PCE-VT 420
- 1x senzor s magnetickým držákem a kabelem 1,2 m.
- .
