Name: PCE Instruments PCE-VT 3950 Měřič vibrací ±2 %
Brand: PCE Instruments
SKU: 3192988
Availability: BackOrder

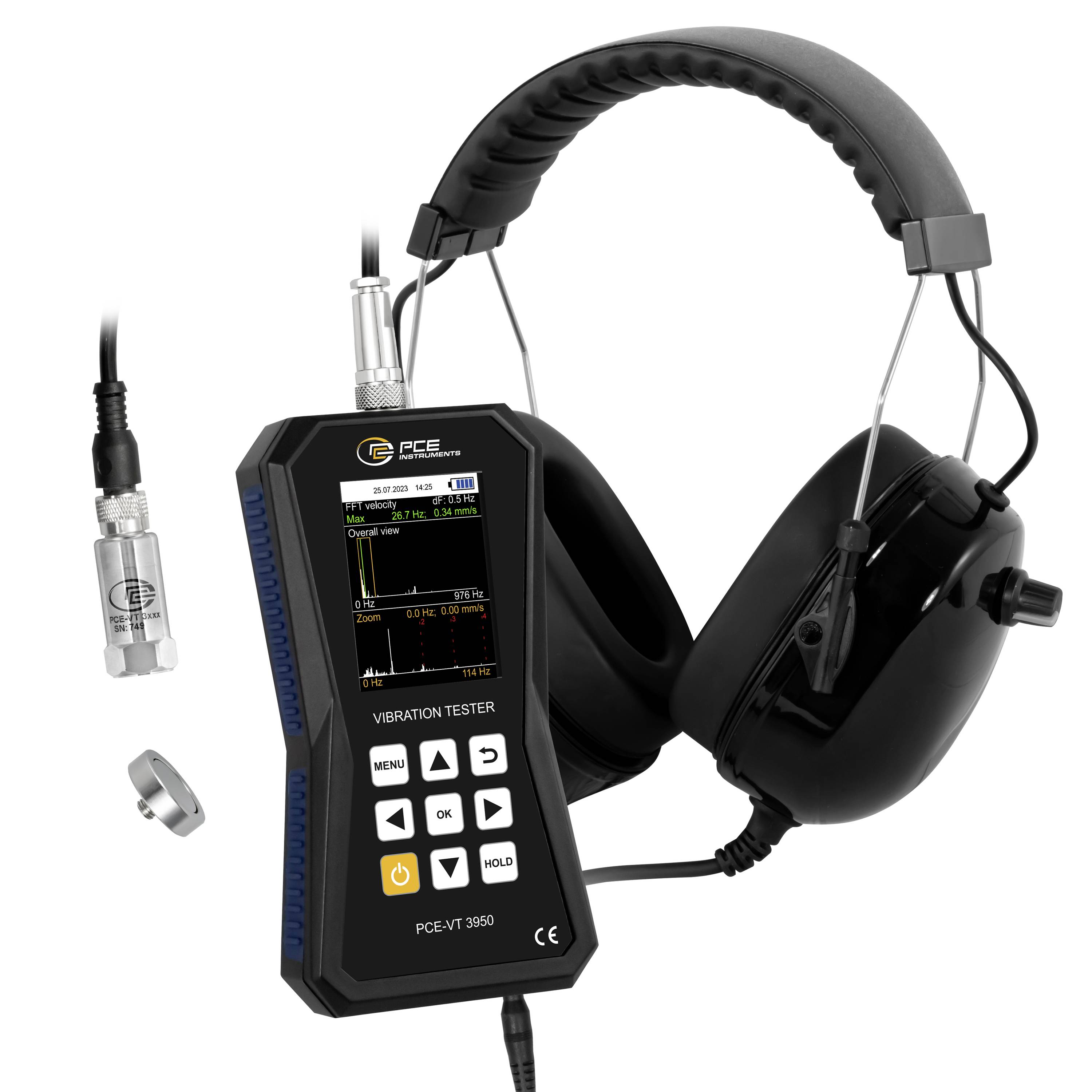

Přenosný vibračný tester s displejem, sondou a sluchátky ve stylu chrániče sluchu pro měření úrovní vibrací strojů.

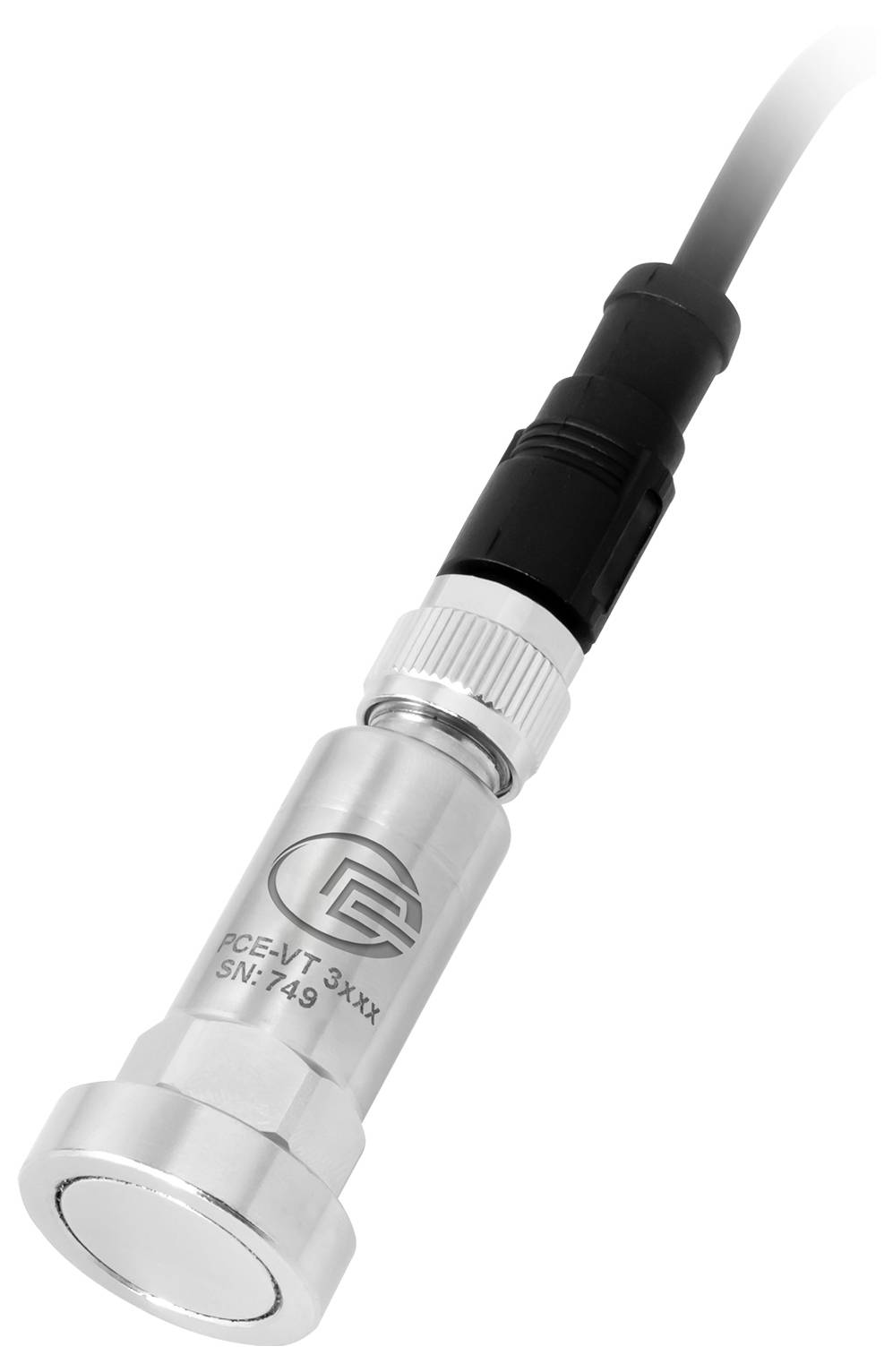

Detailní snímek válcového kovového snímače s připojeným kabelem na bílém pozadí.

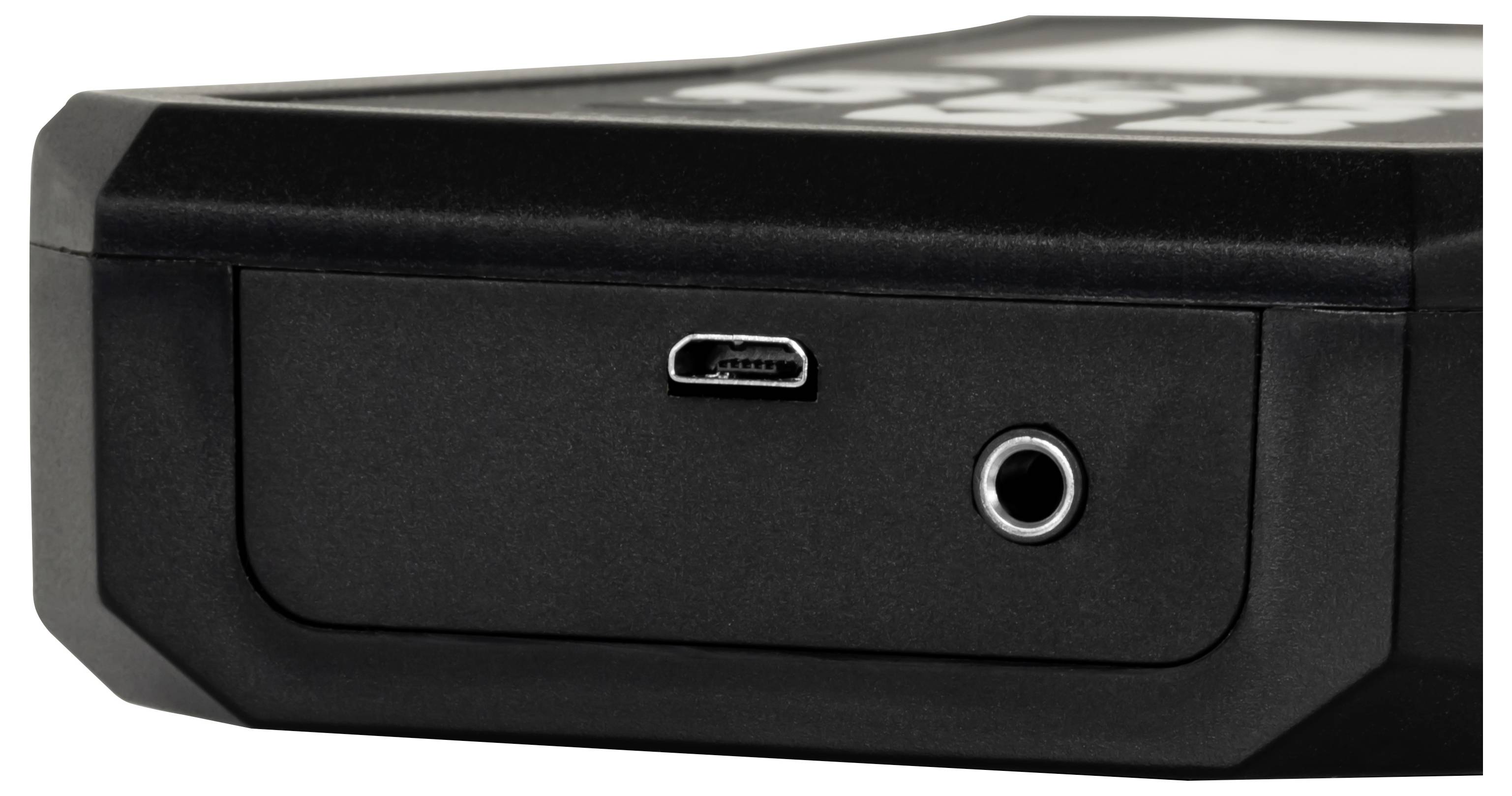

Detailní záběr na přední panel černého elektronického zařízení s micro-USB portem a kulatým audio jackem.

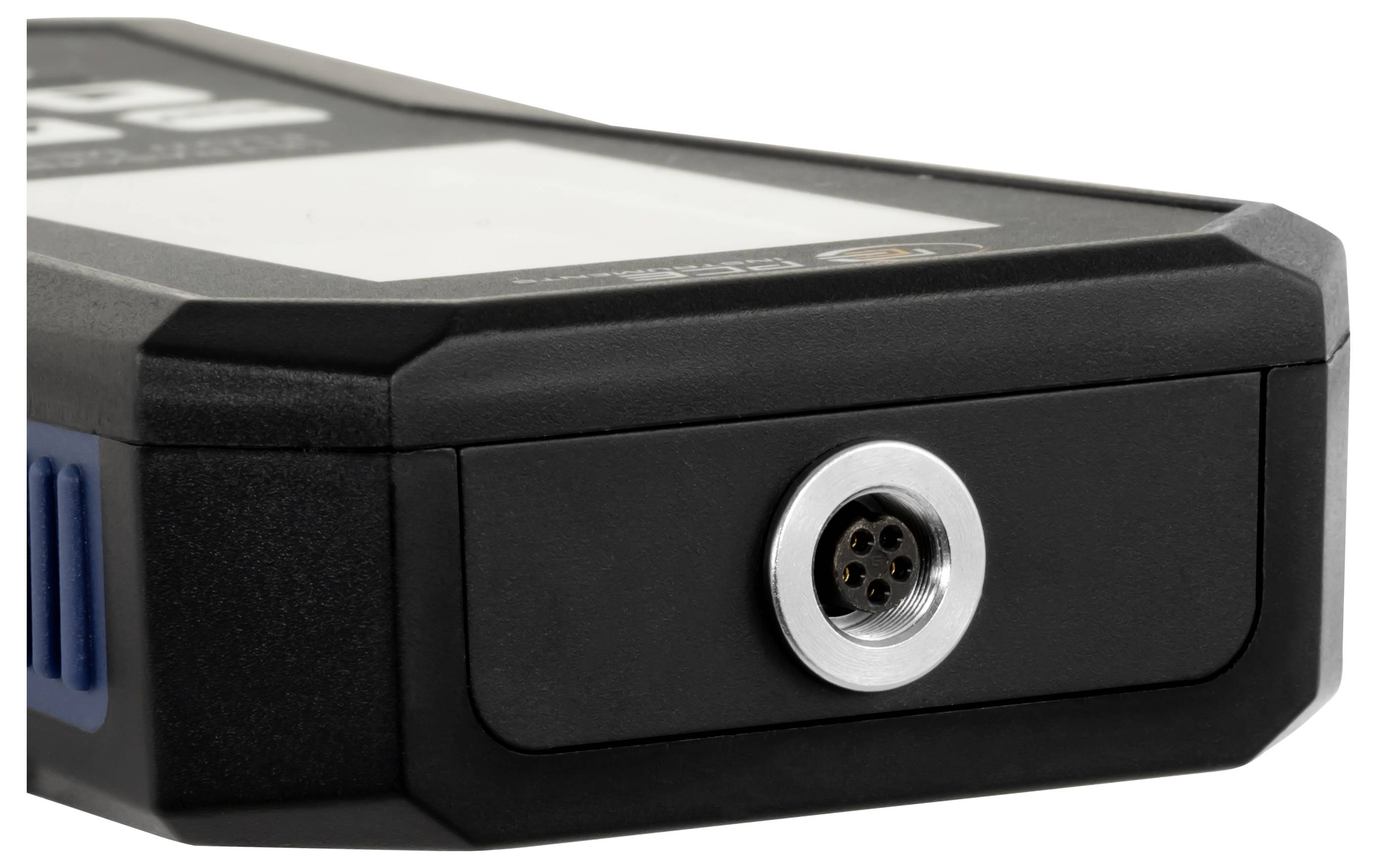

Detailní snímek přední strany černého elektronického zařízení s kulatým vícekolíkovým konektorovým portem umístěným uprostřed na straně.

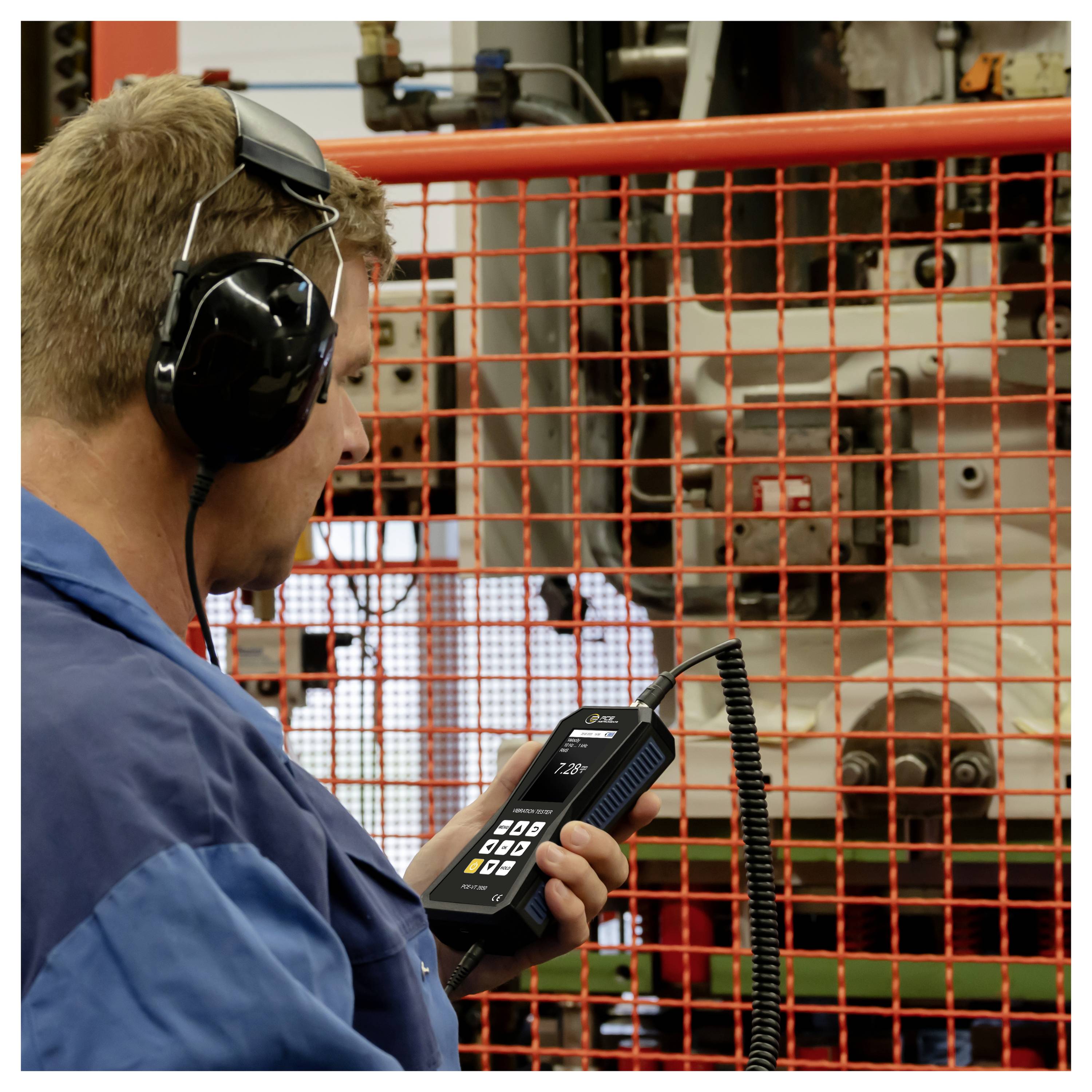

Pracovník v ochraně sluchu používá ruční měřič k inspekci strojů za oranžovou bezpečnostní bariérou.

1/5

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 26. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (42 125,00 Kč / kus)

42 125,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-VT 3950

Měřič vibrací s interní pamětí a FFT analýzou
Plánovač cest
Paměť pro naměřené hodnoty
Rozsah měření do 399,9 m /s²
Automatické hodnocení ISO 10816-3
Dobíjecí akumulátor
Software pro vyhodnocení uložených dat
Rozhraní microUSB
PC rozhraní
Vč. Měřicího hrotu s rukojetí
Včetně sluchátek

Dodatečné informace:

Technické parametry

Rozsah měření zrychlení 0,0... 399,9 m /s²
Rozlišení 0,1 m /s²
Přesnost při 160 Hz ±2 %
Frekvenční rozsah 10 Hz... 10 kHz, 1 kHz... 10 kHz
Rozsah měření rychlosti 0,00... 399,9 mm/s
Rozlišení 0,1 mm/s
Přesnost při 160 Hz ±2 %
Frekvenční rozsah 10 Hz... 1 kHz
Rozsah měření
Otáčky: 600 … 50000 ot./min
FFT zrychlení 10 Hz … 8 kHz
FFT rychlost 10 Hz … 1 kHz
Přesnost při 160 Hz ±2 %
Počet FFT řádků 2048
100 tras vždy se 100 stroji, každá s 100 měřicími body vždy s 1000 naměřenými hodnotami
Rozsah měření na cestě 0,000... 3,9 mm
Rozlišení 1 µm
Přesnost při 160 Hz ±2 %
Frekvenční rozsah 10 Hz... 200 Hz
Parametry měření RMS, Peak, Peak-Peak, činitel výkyvu (Crest faktor)
Manuální paměť - 99 pořadačů po 50 naměřených hodnot
Datalogger: Různé spouštěcí/spouštěcí tlačítko, interval měření od 1 s … 12 h, 50 míst v paměti po 43200 naměřených hodnot
Jednotky lze přepínat metrický /
2,8" LCD displej
Menu v angličtině, němčině, francouzštině, španělštině, italštině, nizozemsky, portugalsky, turečtiny, polsky, rusky, čínština, japonština
Napájení intern: Li-Pol akumulátor (3,7 v, 2500 mAh), externí: USB 5 VDC, 500 mA
Konektor pro sluchátka 3,5 mm
Doba provozu cca 15 … 20 h (v závislosti na jasu displeje)
Provozní a skladovací podmínky teplota: -20... 40 až +65 °C, vlhkost vzduchu: 10 % RV … 95 % RV, nekondenzující
Ochrana IP52
Rozměry 165 x 85 x 32 mm
Hmotnost 239 g
Technické parametry senzoru zrychlení
Rezonanční frekvence 24 kHz
Příčná citlivost ≤ 5 %
Mez rušení 5000 g (peak)
Provozní a skladovací teplota -55 °C … +150 °C.
Materiál pouzdra z nerezové oceli
Upevňovací závit ¼ - 28“
Rozměry: Ø 29 x 81 mm
Hmotnost (bez kabelu) 119 g.

Základní přesnost: ±2 %

Kategorie produktu: Měřič vibrací

Měřicí funkce: akcelerace
rychlost
frekvence
chvění

Displej: LCD

Rozm.: (d x š x v) 85 x 32 x 165 mm

Hmotnost: 239 g

Minimální velikost objektu: 10

Šířka: 32 mm

V: 165 mm

Délka: 85 mm

Rozhraní: micro USB 2.0 zásuvka B

Typ: PCE-VT 3950

: ISO

Ke stažení

List technických údajů

List technických údajů 3192988 PCE Instruments PCE-VT 3950 Měřič vibrací ±2 %

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3192988 PCE Instruments PCE-VT 3950 Měřič vibrací ±2 %

Popis

Přístroj pro měření vibrací je ideální měřicí přístroj pro rychlou a přesnou kontrolu vibrujících dílů, strojů a zařízení. Tento přístroj pro měření vibrací zjišťuje přes externí snímač vibrací dráhy vibrací (rozsah měření 0,000... 3,9 mm), rychlost vibrací (rozsah měření 0,00... 399,9 mm/s a zrychlení kmitání (rozsah měření 0,0... 399,9 m /s²). Přitom jsou u měřičů vibrací k dispozici různé měřící paramytery, jako například RMS, hrot, hrot a faktor kotev. Přístroj je vybaven režimem, který umožňuje automatické měření podle mezních hodnot ISO 10816-3. Měřič vibrací analyzuje naměřené hodnoty a na displeji zobrazí odpovídající vyhodnocení „dobře špatně“. Zabudovaný akumulátor u měřiče vibrací má kapacitu 2500 mAh a lze jej dobíjet přímo přes zabudované micro USB rozhraní.

Kromě normálního režimu měření je přístroj vybaven režimem FFT. V režimu FFT je kmitočtové spektrum vypočteno a zobrazeno pro naměřenou rychlost kmitání nebo zrychlení kmitání. V grafickém znázornění jsou vypočítané FFT linie zobrazeny v celkovém náhledu pro kompletní frekvenční pásmo a paralelně k němu v náhledu k zobrazení jednotlivých linií.

Další funkcí je měření trasy. Měření tras je určeno speciálně pro opakující se měření na identických místech měření. Díky tomu je možné uspořádané měření různých měřicích bodů. Tento vibrační měřicí přístroj díky svým rozsáhlým funkcím měření najde využití při údržbářské a opravárenské práci strojů.

S interní pamětí u měřiče vibrací lze ukládat zobrazená naměřená data z různých měřicích funkcí. Pomocí zabudovaného rozhraní microUSB lze po jednom měření přenášet naměřené údaje uložené na měřícím přístroji do počítače. Software pro měřič vibrací umožňuje grafickou a tabulkovou analýzu naměřených hodnot. Pro další zpracování naměřených dat je možné přes software exportovat jako soubor CSV. Pro aktualizaci tohoto měřiče vibrací lze kromě analýzy naměřených dat provádět i automatický Update firmwaru.

Tento text byl přeložen strojově.
