PCE Instruments PCE-VT 3950-ICA Měřič vibrací ±2 %
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (44 805,79 Kč / kus)
44 805,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-VT 3950-ICA
- Pro mobilní měření vibrací
- Rozsah měření do 399,9 m /s²
- FFT analýza
- Plánovač cest
- Manuální paměť naměřených hodnot
- Automatické hodnocení ISO 10816-3
- Interní paměť
- 2,48" LCD displej
- Dobíjecí akumulátor
- Rozhraní microUSB
- vč. sluchátek
- Vč. kalibračního certifikátu ISO
Technické parametry
- Akcelerace
- Rozsah měření: 0 až 399,9 ft /s²
- Rozlišení 0,1 ft /s²
- Přesnost ±2%
- Frekvenční rozsah 10 Hz... 10 kHz, 1 kHz... 10 kHz
- Počet otáček - mechanické měření
- Rozsah měření 600... 50000 ot./min
- Rozlišení 1 ot./min
- Přesnost 2 % měřené hodnoty
- Počet otáček - optické měření
- Rozsah měření 600... 50000 ot./min
- Rychlost
- Rozsah měření: 0 až 399,9 km/h
- Rozlišení 0,1 mm/s
- Přesnost ±2%
- Frekvenční rozsah 10 Hz... 1 kHz
- Cesta
- Rozsah měření: 0 až 3,9 palců
- Rozlišení 1 inch
- Přesnost ±2%
- Frekvenční rozsah 10 Hz... 200 Hz

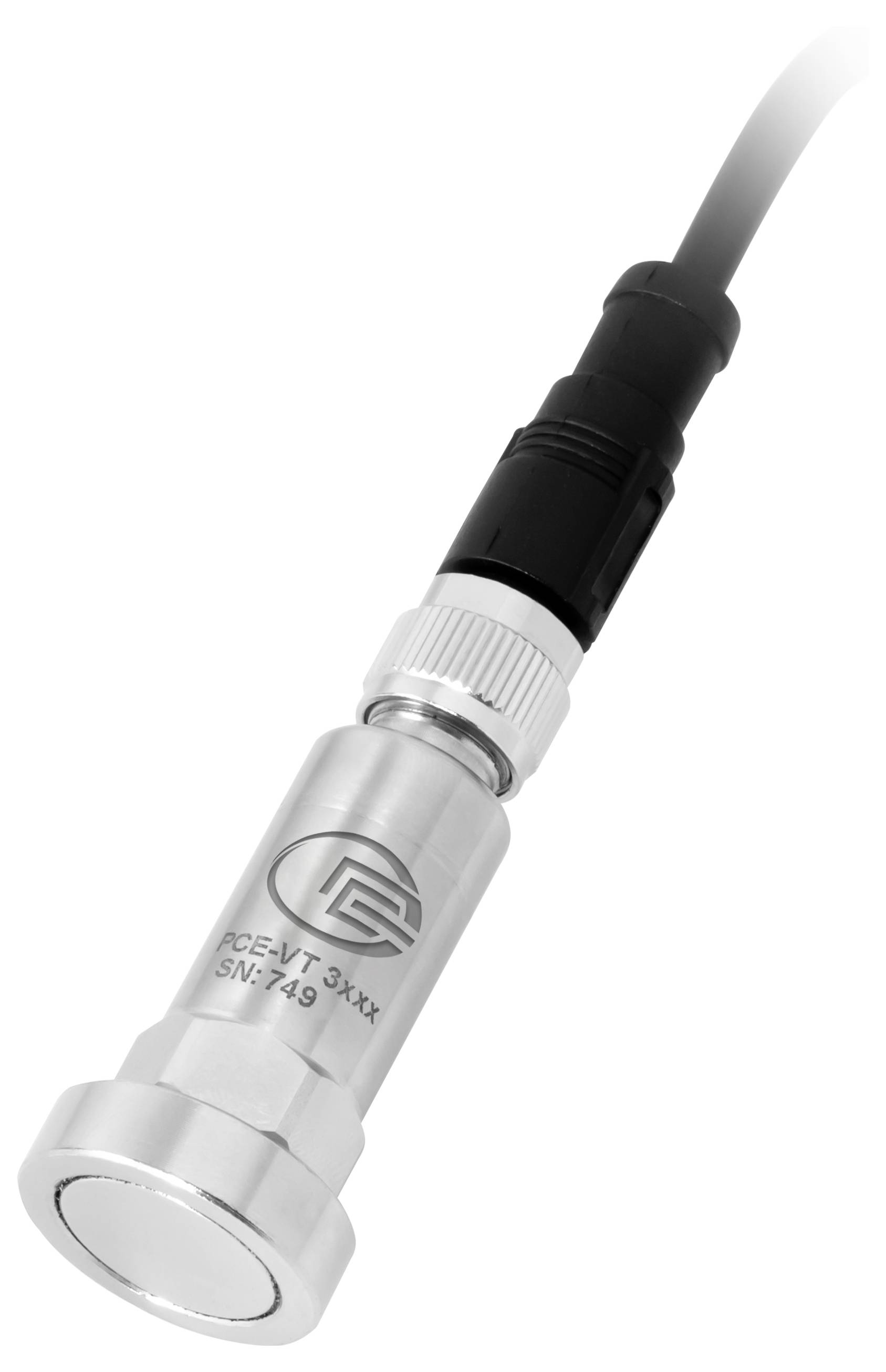

- senzor
- Označení PCE-VT 3xxx SENZOR
- Dodatečný popis rezonanční frekvence: 24 kHz, příčná citlivost: Δ 5 %, mez rušení: 5000 g (peak), materiál krytu: Ušlechtilá ocel, upevňovací závit: ¼ - 28 UNF
- Rozměry: Ø 29 x 81 mm
- Obecné technické údaje
- Počet měřicích kanálů: 1
- Funkce měření RMS, Peak, Peak-Peak, faktor výkyvu (Crest faktor)
- Zrychlení FFT: 10 Hz 8 kHz, rychlost FFT: 10 Hz... 1 kHz, přesnost při 160 Hz: ±2 %, počet FFT linií: 2048, měření tras: 100 tras vždy se 100 stroji, 100 měřicí body, každý se 1000 hodnotami měření
- Frekvence 10... 10000 Hz
- Displej typ LCD
- Velikost displeje 2,8"
- Interní paměť paměťových médií
- Kapacita paměti: 2160000 hodnot
- Interval ukládání 1 s.
- Interval ukládání až 12 min.
- Rozhraní microUSB, konektor jack 3,5 mm
- Jazyk menu: Angličtina (US), němčina, francouzština, španělština, italština, nizozemsky, portugalsky, turečtiny, polsky, rusky, čínština, japonština
- Stupeň krytí IP52
- Napájení akumulátoru: 3,7 v, USB: 5 v DC, 500 mA
- Akumulátor/baterie 1 x 3,7 v interní , lithium-polymerový akumulátor
- Kapacita 2500 mAh
- Provozní podmínky –20 65 °C , 10... 95 % relativní vlhkost
- Skladovací podmínky -20... 65 °C , 10... 95 % relativní vlhkost
- Rozměry ( d x š x v) 165 x 85 x 32 mm
- Další rozměry senzoru vibrací Ø 17 x 46 mm, konektor pro sluchátka 3,5 mm jack
- Hmotnost 239 g
- Další závaží vibrační senzor 52 g
- Základní přesnost
±2 %
- Kategorie produktu
Měřič vibrací
- Měřicí funkce
akcelerace
rychlost
frekvence
chvění
- Displej
LCD
- Provozní napětí
Interní: Akumulátor li-Pol (3,7 v, 2500 mAh)
Externí: USB 5 VDC, 500 mA V
- Rozm.
(d x š x v) 85 x 32 x 165 mm
- Hmotnost
239 g
- Minimální velikost objektu
1 cm
- Šířka
32 mm
- V
165 mm
- Délka
85 mm
- Typ
PCE-VT 3950-ICA
Ke stažení
List technických údajů
List technických údajů 3812937 PCE Instruments PCE-VT 3950-ICA Měřič vibrací ±2 %
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812937 PCE Instruments PCE-VT 3950-ICA Měřič vibrací ±2 %
Popis
Přístroj pro měření vibrací je ideální měřicí přístroj pro rychlou a přesnou kontrolu vibrujících dílů, strojů a zařízení. Tento měřič vibrací zjišťuje přes externí senzor vibrací dráhy vibrací (rozsah měření 0,000... 3,9 mm), rychlost vibrací (rozsah měření 0,00... 399,9 mm/s a zrychlení kmitání (rozsah měření 0,0... 399,9 m /s²). Přitom jsou u vibračního měřicího přístroje k dispozici různé měřící paramytery, jako například RMS, hrot, hrot a vrcholový faktor. Přístroj pro měření vibrací je vybaven režimem, který umožňuje automatické vyhodnocení měření podle mezních hodnot ISO 10816-3. Měřič vibrací analyzuje naměřené hodnoty a na displeji zobrazí odpovídající vyhodnocení „dobře špatně“. Zabudovaný akumulátor u vibračního přístroje má kapacitu 2500 mAh a lze jej dobíjet přímo přes zabudované micro USB rozhraní.
Kromě normálního režimu měření má tento vibrační měřicí přístroj FFT režim. V režimu FFT je kmitočtové spektrum vypočteno a zobrazeno pro naměřenou rychlost kmitání nebo zrychlení kmitání. V grafickém znázornění jsou vypočítané FFT linie zobrazeny v celkovém náhledu pro kompletní frekvenční pásmo a paralelně k němu v náhledu k zobrazení jednotlivých linií.
Další funkcí je měření trasy. Měření tras je určeno speciálně pro opakující se měření na identických místech měření. Díky tomu je možné uspořádané měření různých měřicích bodů. Proto tento vibrační měřicí přístroj díky svým rozsáhlým funkcím najde využití při údržbě a opravách strojů.
S interní pamětí u vibračního přístroje lze ukládat zobrazená data různých měřicích funkcí. Pomocí zabudovaného rozhraní microUSB lze po jednom měření přenášet naměřené údaje uložené na vibračním přístroji do počítače. Software pro vibrační měřicí přístroj pak umožňuje grafickou a tabulkovou analýzu naměřených hodnot. Pro další zpracování naměřených dat je možné přes software exportovat jako soubor CSV. Chcete-li vibrační měřič neustále aktualizovat, můžete kromě analýzy naměřených dat provádět i automatický Update firmwaru.
Tento text byl přeložen strojově.
Kromě normálního režimu měření má tento vibrační měřicí přístroj FFT režim. V režimu FFT je kmitočtové spektrum vypočteno a zobrazeno pro naměřenou rychlost kmitání nebo zrychlení kmitání. V grafickém znázornění jsou vypočítané FFT linie zobrazeny v celkovém náhledu pro kompletní frekvenční pásmo a paralelně k němu v náhledu k zobrazení jednotlivých linií.
Další funkcí je měření trasy. Měření tras je určeno speciálně pro opakující se měření na identických místech měření. Díky tomu je možné uspořádané měření různých měřicích bodů. Proto tento vibrační měřicí přístroj díky svým rozsáhlým funkcím najde využití při údržbě a opravách strojů.
S interní pamětí u vibračního přístroje lze ukládat zobrazená data různých měřicích funkcí. Pomocí zabudovaného rozhraní microUSB lze po jednom měření přenášet naměřené údaje uložené na vibračním přístroji do počítače. Software pro vibrační měřicí přístroj pak umožňuje grafickou a tabulkovou analýzu naměřených hodnot. Pro další zpracování naměřených dat je možné přes software exportovat jako soubor CSV. Chcete-li vibrační měřič neustále aktualizovat, můžete kromě analýzy naměřených dat provádět i automatický Update firmwaru.
Tento text byl přeložen strojově.
Provedení
- Pro mobilní měření vibrací
- Rozsah měření do 399,9 m /s²
- FFT analýza
- Plánovač cest
- Manuální paměť naměřených hodnot
- Automatické hodnocení ISO 10816-3
- Interní paměť
- 2,48" LCD displej
- Dobíjecí akumulátor
- Rozhraní microUSB
- vč. sluchátek

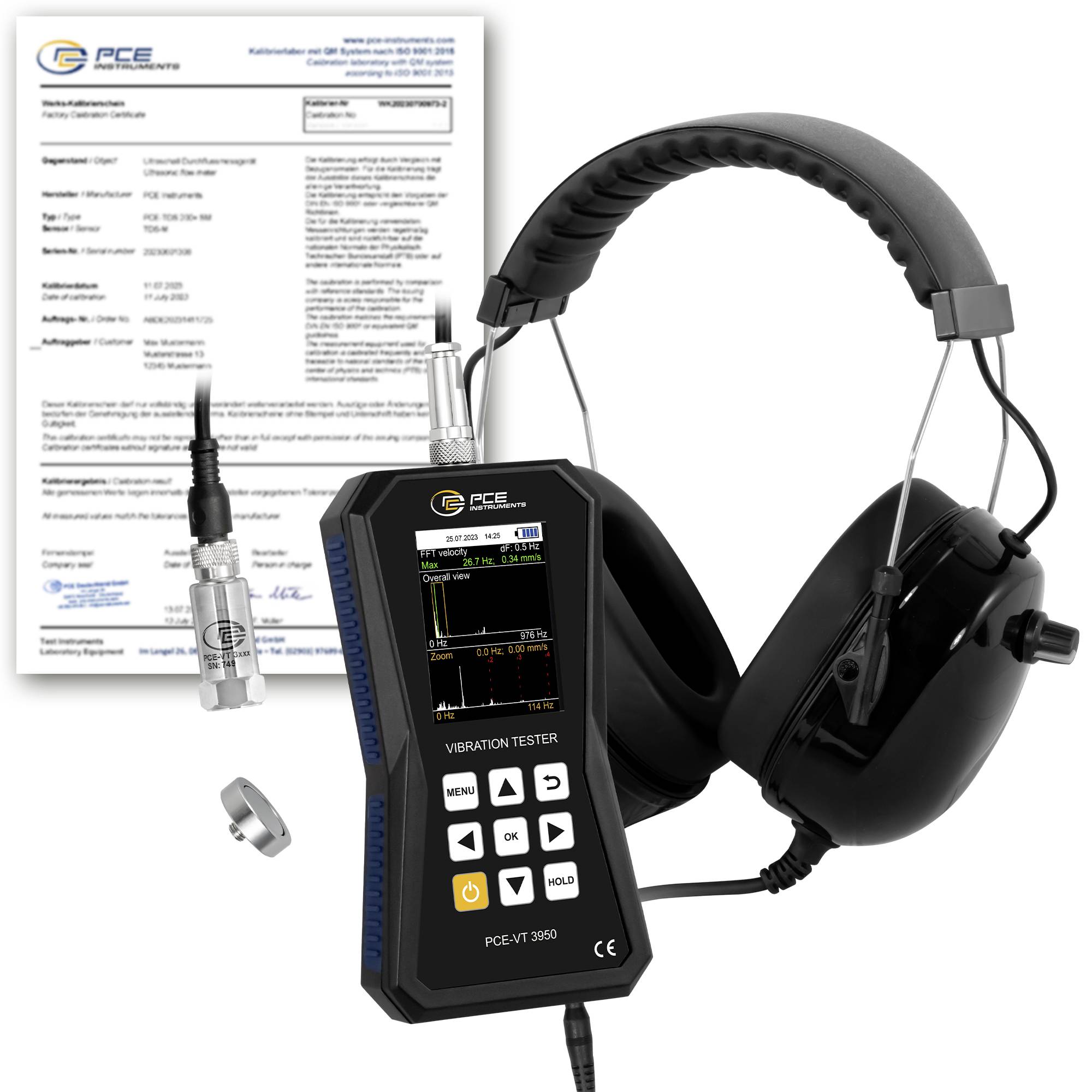

Obsah balení
- 1x vibrační měřicí přístroj PCE-VT 3950-ICA
- 1x senzor

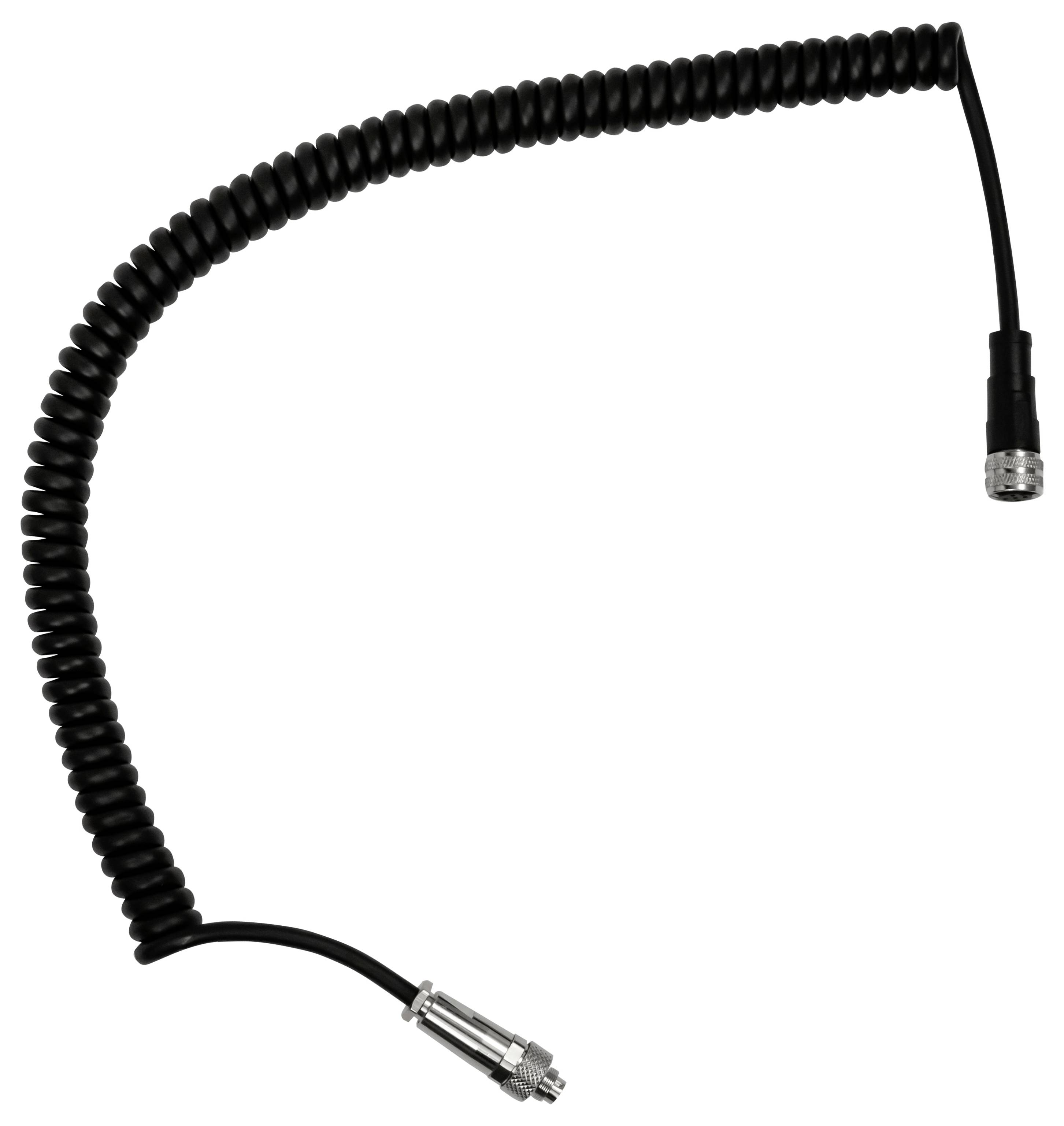

- 1x spirálový kabel
- 1x magnetický adaptér
- 1x microUSB kabel
- 1x USB flash disk se softwarem a návodem
- 1x stručný návod
- 1x kufřík

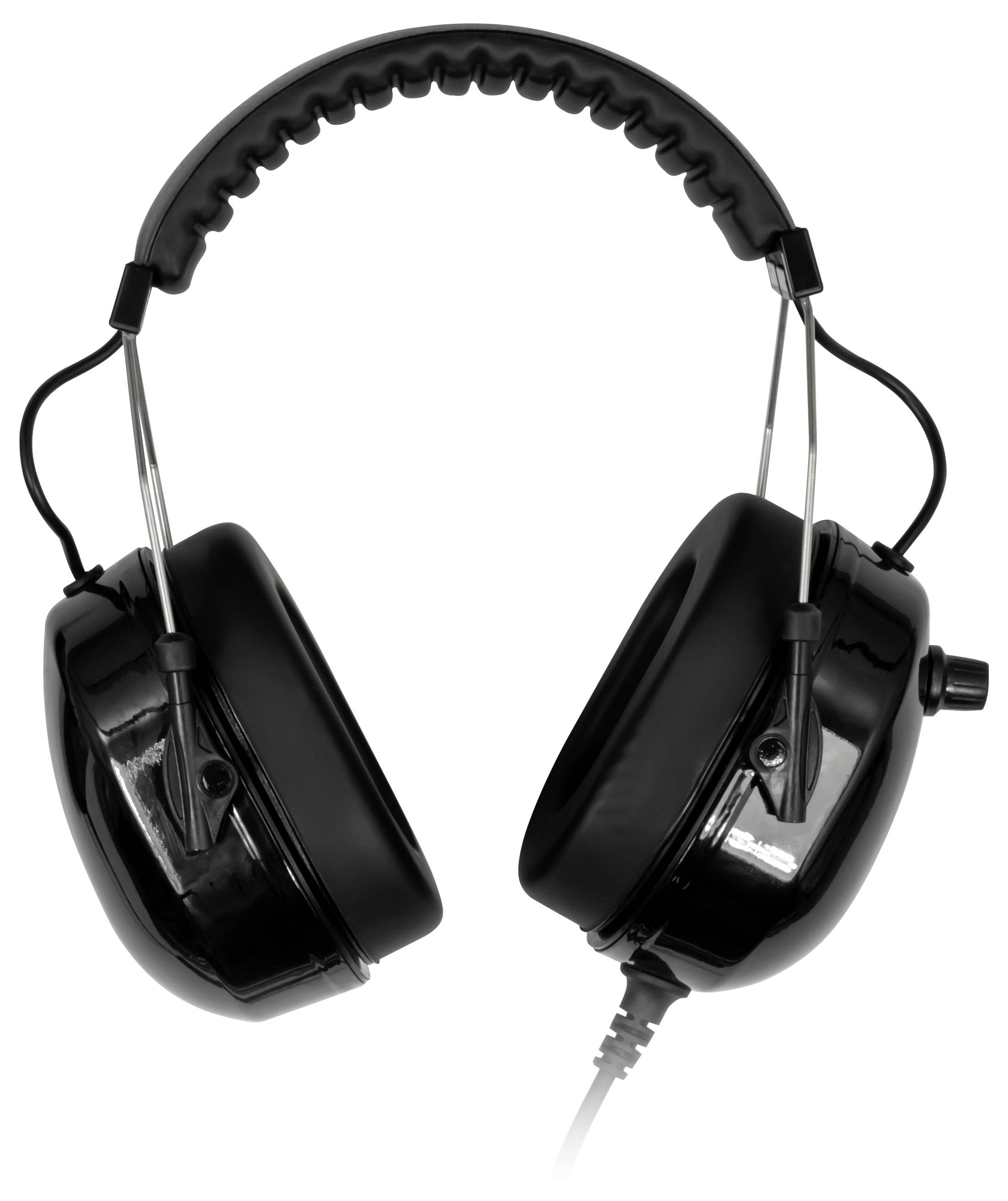

- 1x sluchátka
- 1x kalibrační certifikát ISO
Doplňující informace
Přístroj PCE Instruments pro profesionální měření PCE-VT 3950-ICA pro zobrazení s pamětí a softwarem a FFT analýzou a mnoho dalších funkcí. Vyvinuto našimi inženýry pro univerzální použití jako vibrační měřicí přístroj - akcelerometr pro sběr dat při kmitání
