PCE Instruments PCE-VM 20 Měřič vibrací

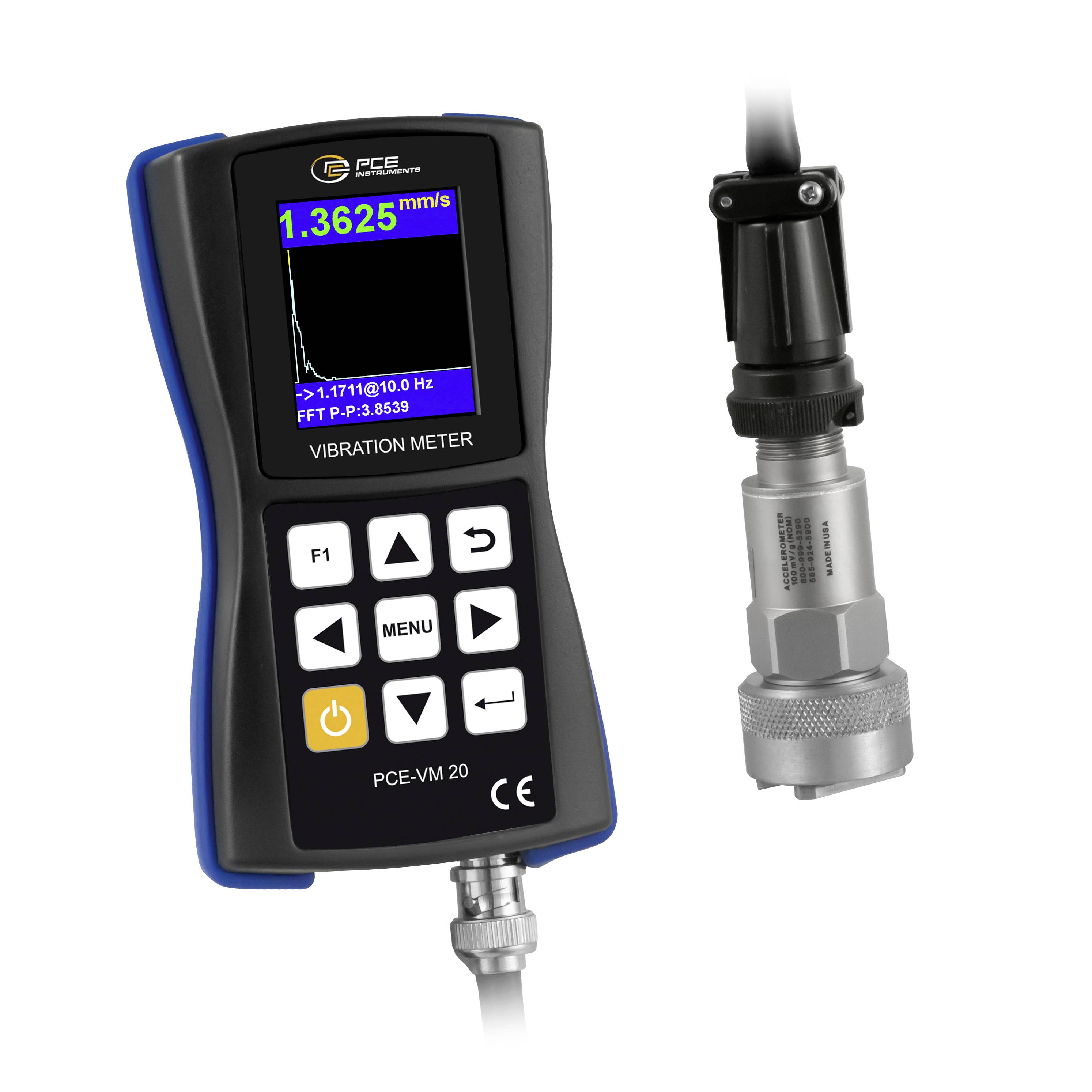

Přenosný měřič vibrací PCE ukazující 1,3625 mm/s s připojeným senzorem vibrací vedle něj.

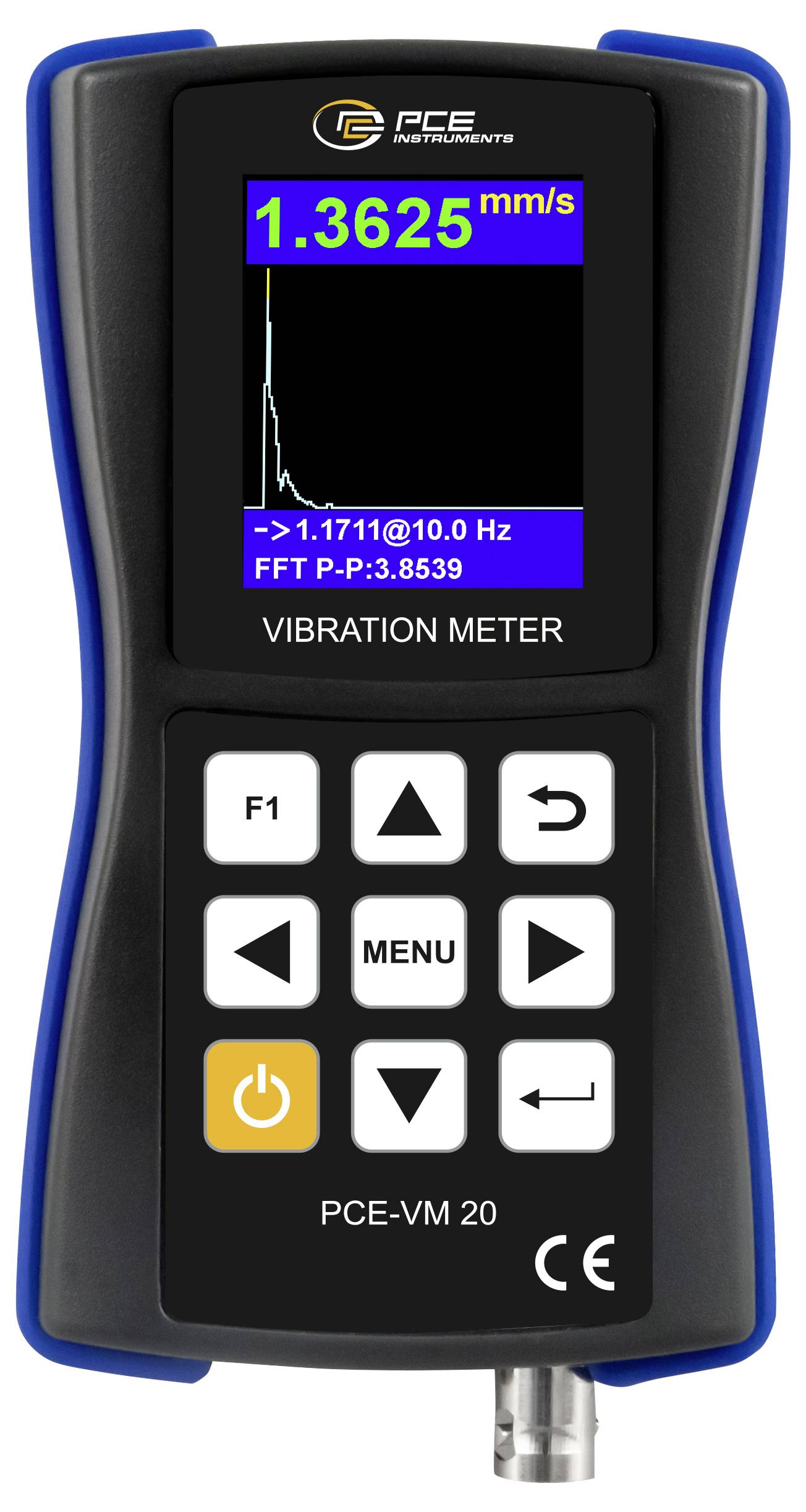

Přenosný vibrační měřič PCE VM 20 zobrazující aktuální odečet 1,3625 mm/s s grafem FFT na displeji.

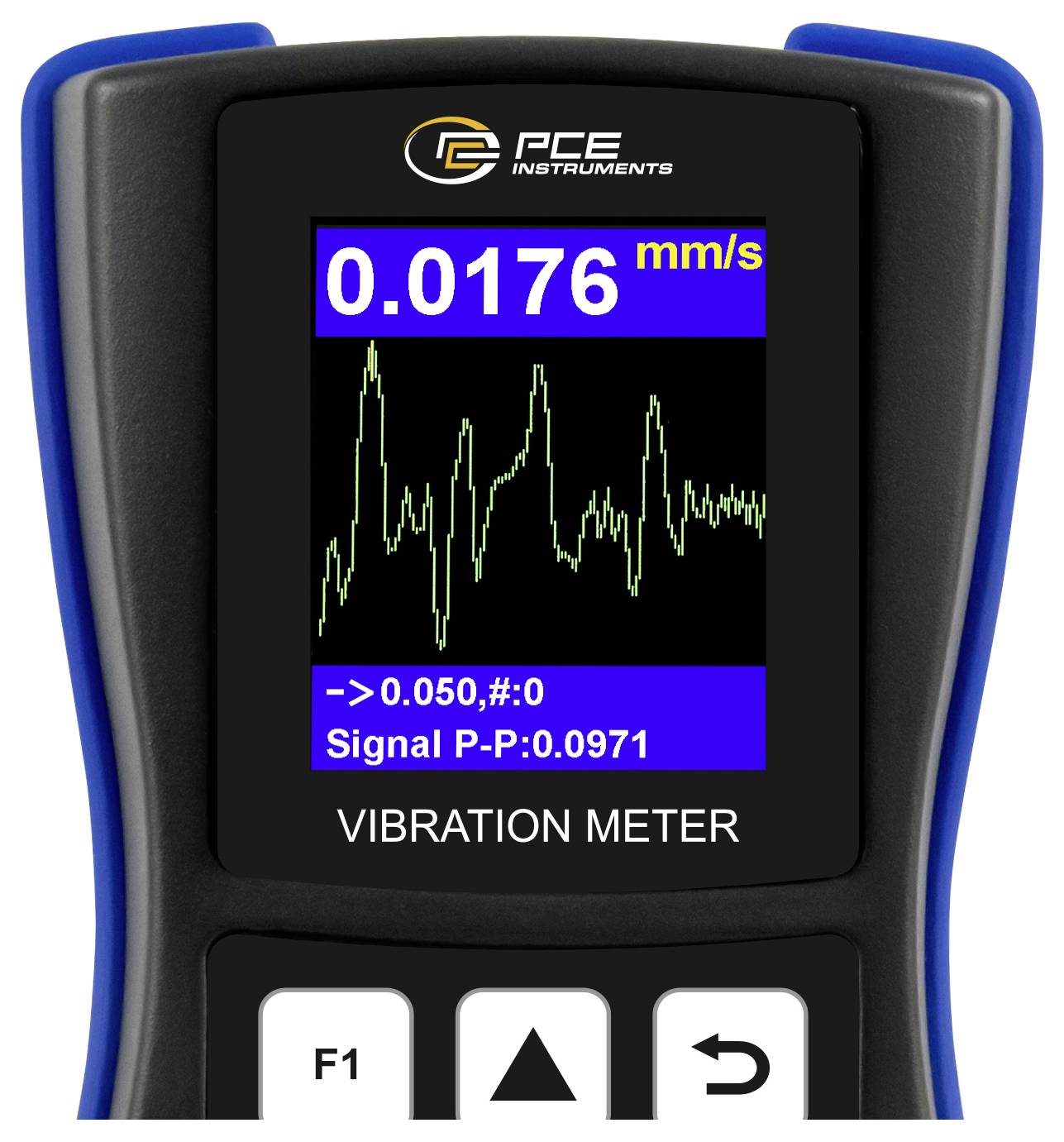

Přenosný vibračnimetr s displejem ukazujícím 0,0176 mm/s se živým průběhem signálu a čtením "Signal P-P: 0,0971".

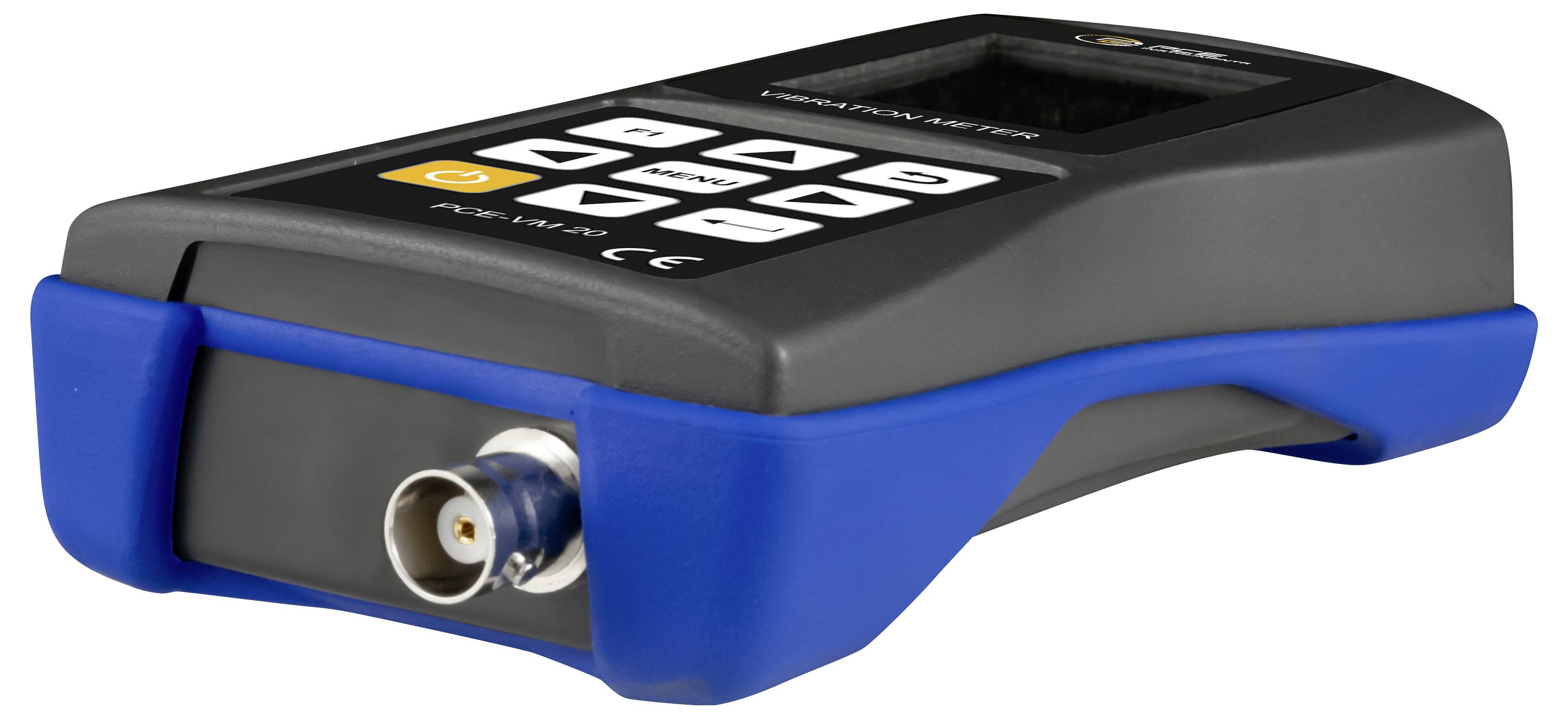

Kompaktní černomodrý elektronický přístroj s přední koaxiální konektorovou přípojkou a horním displejem, zobrazený na bílém pozadí.

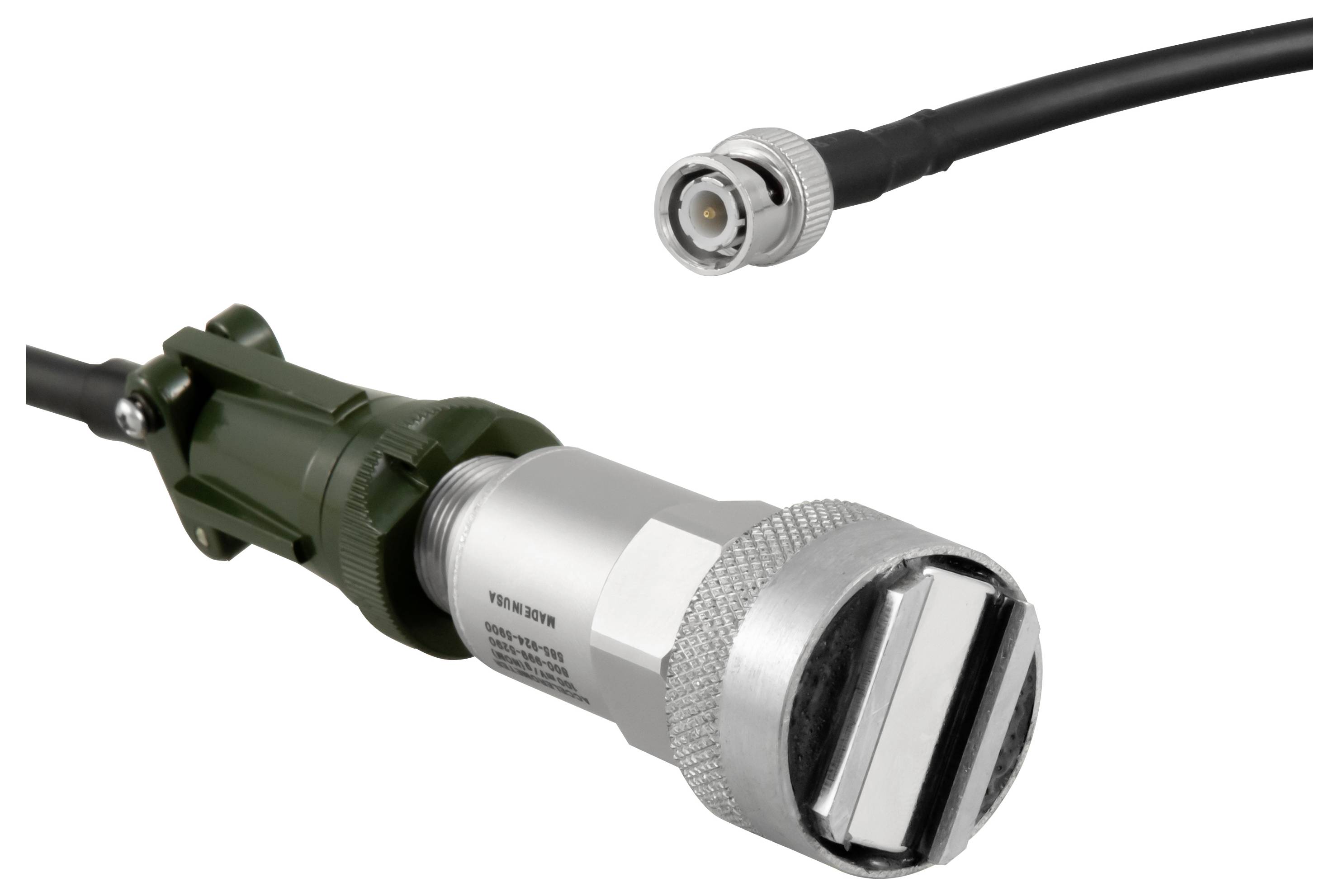

Detailní záběr na zeleno-stříbrný průmyslový konektor s kabelem se samostatným koaxiálním konektorem zobrazeným výše na bílém pozadí.

1/5

Datasheety: (PDF)

Doručení: Út 10. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (42 321,49 Kč / kus)

42 321,49 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřič vibrací PCE-VM 20

Analýza FFT v reálném časeOdolné pouzdroMnoho parametrů kmitáníPřímé vyhodnocení podle DIN ISO 10816Integrovaný Li-Pol akumulátor

Technické parametry

Zrychlení kmitání: 0... 200 m/s², RMS a PeakRychlost kmitání: 0... 200 mm/s, RMSDráha kmitání: 0... 2000 µm, Peak-Peak Přesnost kmitání ±5 % Provozní režimy: Vibrace, teplota, otáčkyZobrazitelné měřené veličiny Měření frekvenceZrychlení kmitáníRychlost kmitáníDráha kmitáníFFT spektrum Jednotky metrický, imperialHz, mm/s², mm/s, µmRpm a Hz Rozhraní: USB 2.0Paměť: micro SD karta 4 GBVýdrž akumulátoru: Výdrž akumulátoru: Až 8 h.Typ akumulátoru: Lithium polymerDisplej. Barevný LCD displej 128 x 160 pixelůOkolní podmínky:-10... 40 až +55 °C ≤80 % r.F. nekondenzujícíRozměry 132 x 70 x 33 mm (D x Š x H)Hmotnost: cca 150 g Ruční zařízení: Nesmí být vystaveno silným vibracím, magnetickým polím, korozivním médiím nebo prachu Technické údaje akcelerometruCitlivost 100 mV/gFrekvenční odezva (±3 dB): 0,5... 15000 HzFrekvenční odezva (±10 %): 2,0... 10000 HzDynamický rozsah: ±50 g, špičkaNapájení (IEPE): 18... napájení 18 - 30 V DCZdroj konstantního proudu: 2... 10 mASpektrální šum při 10 Hz 14 µg na druhou odmocninu HzSpektrální šum při 100 Hz 2,3 µg na druhou odmocninu HzSpektrální šum při 1000 Hz: 2 µg/(4) vztaženo na druhou odmocninu HzVýstupní impedance < 100 ΩPracovní napětí: 10... 14 V DCIzolace krytu > : 100 MΩOkolní teplota: -50... +121 °CMaximální ochrana proti nárazu: 5000 g, peakRezonanční frekvence. 23000 HzMateriál pouzdra. Ušlechtilá ocel 316LPřipojení: 2pinové MIL-C-5015Typ ochrany: IP68Hmotnost: 90 g

Kategorie produktu: Měřič vibrací

Měřicí funkce: akcelerace
rychlost
chvění
frekvence

Displej: LCD
digitální

Rozm.: (d x š x v) 132 x 70 x 33 mm

Hmotnost: 90 g

Šířka: 70 mm

V: 33 mm

Délka: 132 mm

Rozhraní: USB

Typ: PCE-VM 20

Ke stažení

List technických údajů

List technických údajů 2623500 PCE Instruments PCE-VM 20 Měřič vibrací

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2623500 PCE Instruments PCE-VM 20 Měřič vibrací

Popis

Pracovní ochranné měřící zařízení PCE-VM 20 Měřič vibrací pro měření vibrací na strojích / přímé vyhodnocení podle DIN ISO 10816 / různé režimy měření / analýza FFT v reálném čase / volba tras pro rychlé snímání měřicích míst Přístroj pro měření vibrací PCE-VM 20 je kompaktní zařízení pro přímé vyhodnocení charakteristik vibrací přístroje. Přístroj může měřit a zobrazovat různé kmitací parametry, jako je například zrychlení vibrací, rychlost vibrací nebo dráha vibrací. Díky integrované analýze v reálném čase FFT lze stav stroje analyzovat a určit ještě během měření. Přístroj pro měření vibrací PCE-VM 20 může vyhodnocovat a zobrazovat signály piezoelektrických vibračních senzorů podle standardu IEPE, jakož i piezoelektrických vibračních senzorů s výstupem pro nakládání.

Tento text byl přeložen strojově.

Obsah balení

1x přístroj pro měření pracovní ochrany PCE-VM 20 1x magnetický Akcelerometr s připojovacím kabelem 1,8 m. 1x USB připojovací kabel 1x nabíječka 100... 240 V/AC 1x PC software .
