PCE Instruments PCE-SPM 5 Zkoušečka solárního panelu
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
PCE-PCE-SPM 5 s měřením charakteristik I-v/P-v, (12000-60-3-8 v, (33,8-33,8-DAC), (33,8-DAC), (33,8-DAC), (33,8-DAC), (30-DAC), (800-DAC)
- Měření I-v a P-v s automatickým a manuálovým režimem
- Zobrazení charakteristik a naměřených hodnot (IV/PV)
- Barevné zobrazení křivky s tabulkou

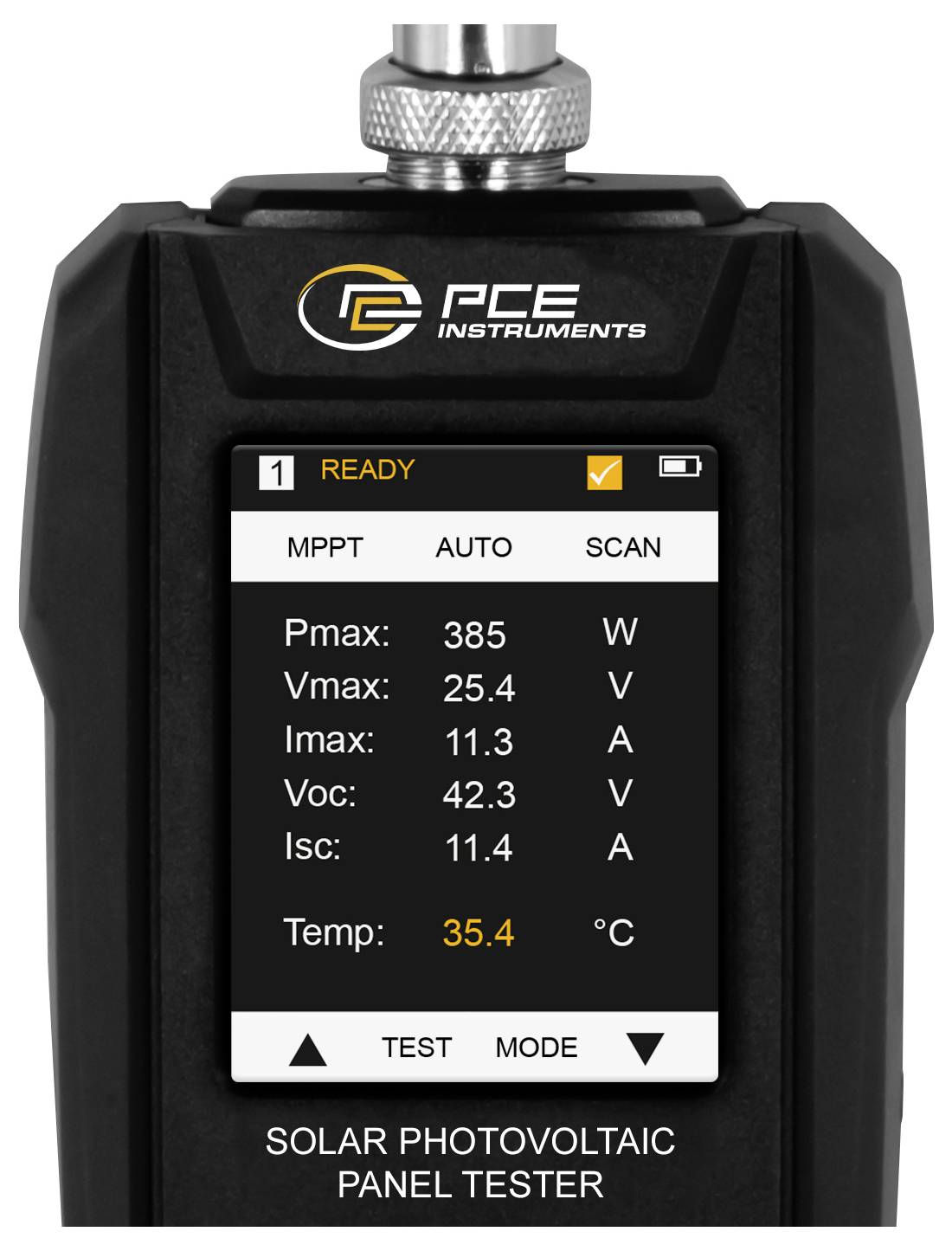

- Zobrazení dat a elektrických parametrů Peak
- Paměť až pro 10 měření
Technické parametry
- Stejnosměrné napětí DC
- Funkce napětí naprázdno (VOC)
- Rozsah měření: 0 až 60 V
- Rozlišení: 0,001 V
- Přesnost +/-1 %
- Stejnosměrné napětí DC
- Funkce MPP napětí (přep)
- Rozsah měření: 0 až 60 V
- Rozlišení: 0,001 V
- Přesnost +/-5 %
- DC
- Funkce: Zkratový proud (ISC)
- Rozsah měření: 0 až 30 A
- Rozlišení 0,001 A
- Přesnost +/-1 %
- DC
- Funkce MPP proud (Impmp)
- Rozsah měření: 0 až 30 A
- Rozlišení 0,001 A
- Přesnost +/-5 %
- Teplota
- Rozsah měření: 0 až 60 °C
- Rozlišení: 0,1 °C
- Přesnost ±1 °C
- Teplota
- Rozsah měření 32... 140 °F
- Rozlišení: 0,18 °F
- Přesnost +/-1,8 °F
- Výkon
- Funkce pro maximální výkon (Pmax)
- Rozsah měření: 0 až 800 W
- Rozlišení 0,001 W
- Přesnost +/-5 %
- Obecné technické údaje
- Vstupy MC4 PV
- Displej s podsvícením LCD
- Velikost displeje 2,4"
- Rychlost měření 3 x za sekundu
- Interní paměť paměťových médií
- Kapacita paměti (přídavná informace) paměti pro posledních 10 naměřených hodnot, data se při vypnutí ztratí.

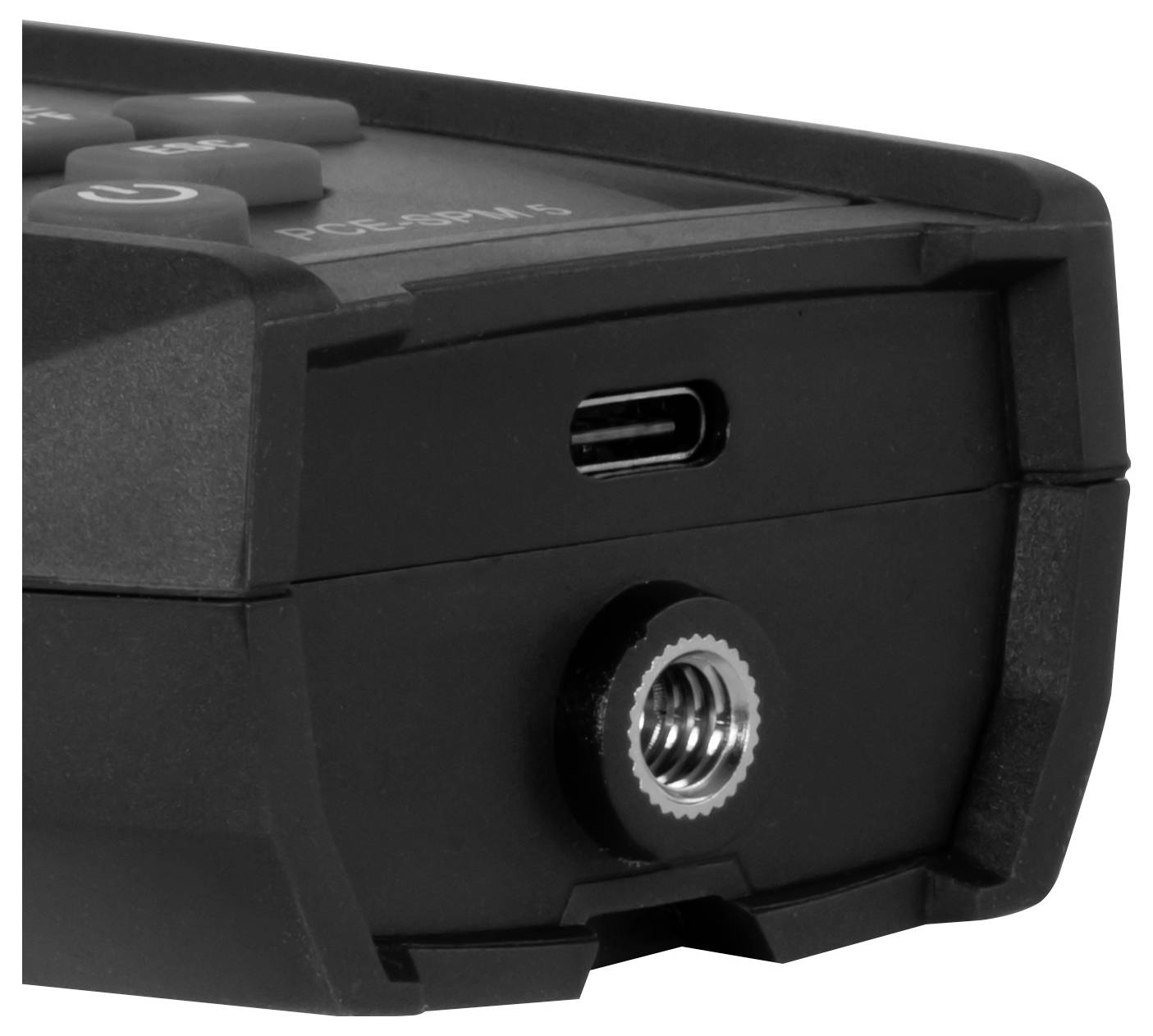

- Rozhraní USB C
- Automatické vypnutí: 5 min
- Jazyk menu: Angličtina (US), angličtina (GB)
- Třída ochrany (přístroj) IP40
- Napájení: 5 V DC, 500 mA
- Interní akumulátor/baterie 1 x 3,7 v, li-Ion akumulátor
- Kapacita 1000 mAh
- Provozní podmínky -10... 50 °C, 0 ... 80 % RV
- Skladovací podmínky -10... 60 °C, 0 ... 80 % RV
- Rozměry ( d x š x v) 155 x 73 x 38 mm
- Hmotnost 253 g
- Kategorie produktu
Zkoušečka solárního panelu
- Měřicí funkce
napětí DC
proud DC
výkon
teplota
bez certifikátu
- Rozm.
(d x š x v) 165 x 73 x 38 mm
- Displej
digitální
LCD
- Hmotnost
253 g
- Šířka
73 mm
- V
38 mm
- Délka
165 mm
- Rozhraní
USB-C
Měřič parametrů fotovoltaických panelů / fotovoltaického zařízení
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3841693 PCE Instruments PCE-SPM 5 Zkoušečka solárního panelu
List technických údajů 3841693 PCE Instruments PCE-SPM 5 Zkoušečka solárního panelu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3841693 PCE Instruments PCE-SPM 5 Zkoušečka solárního panelu
Popis

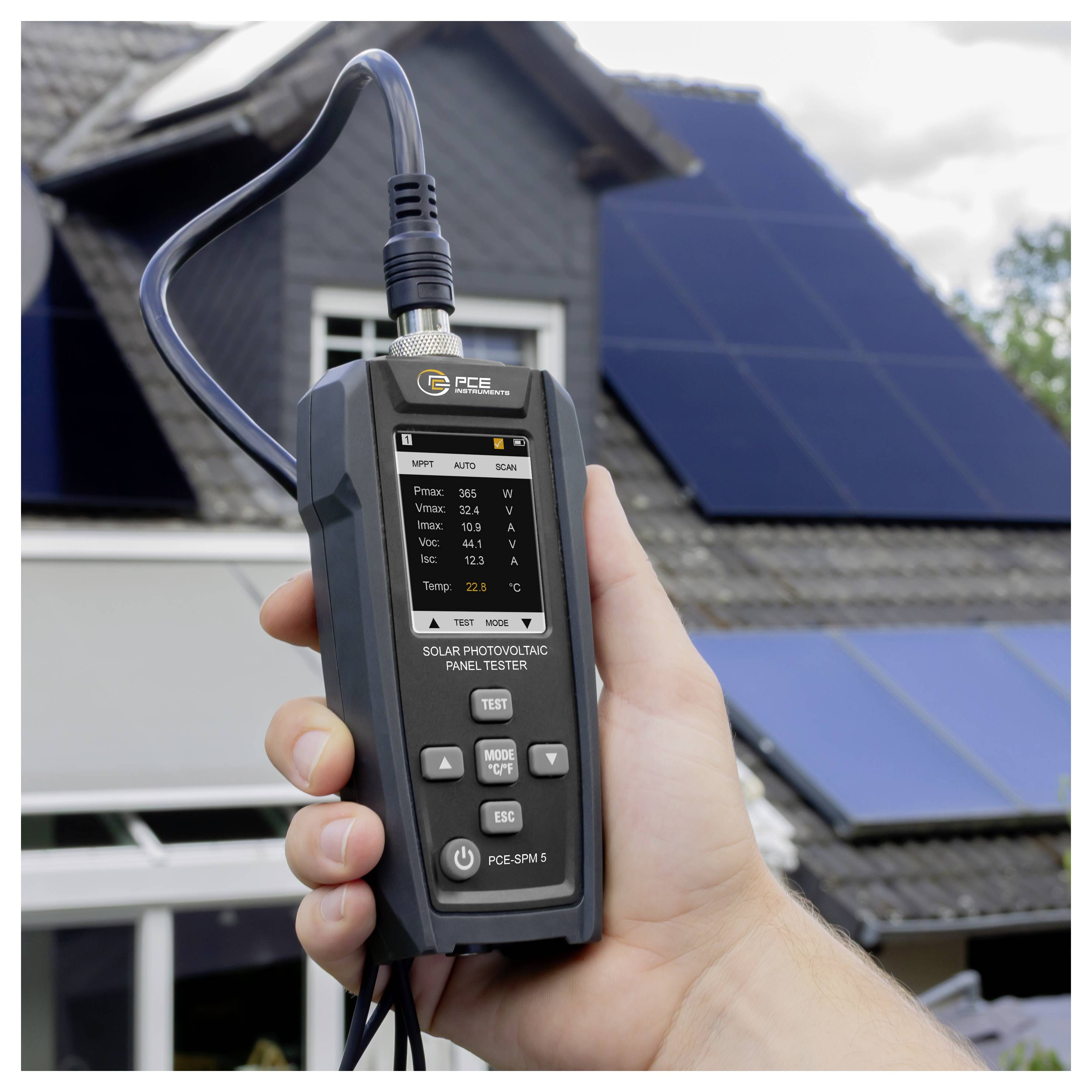

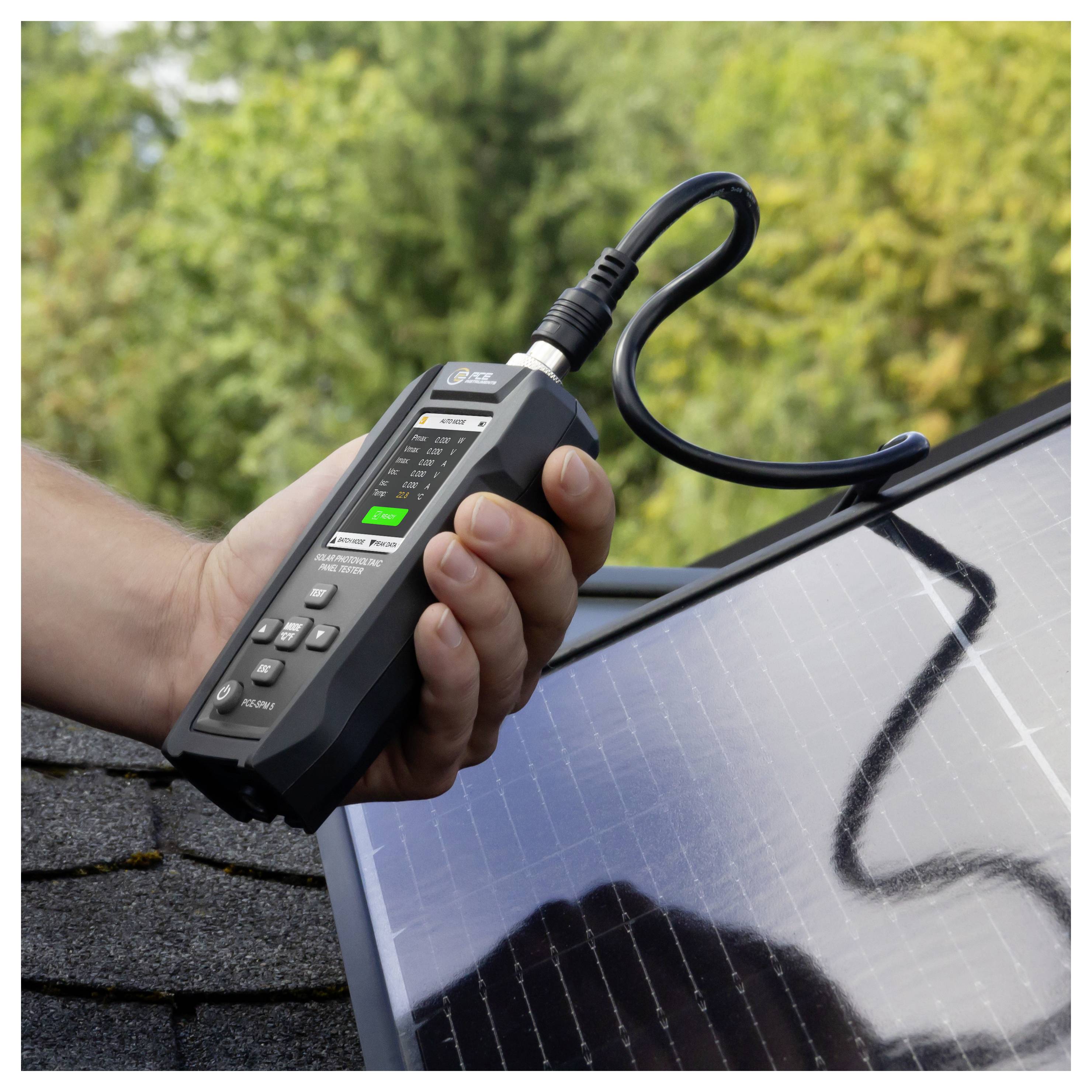

Měřič solárního panelu je měřicí přístroj pro analýzu a vyhodnocení fotovoltaických modulů na základě jejich elektrických charakteristik. Měřič slouží k rychlé a spolehlivé kontrole solárních modulů přímo na místě a umožňuje snímání nejdůležitějších elektrických naměřených hodnot modulu.
Se stejnosměrným napětím 0... 60 v, rozsah stejnosměrného proudu 0... 30 a a maximální měření výkonu do 800 W je solární panel měřicí přístroj vhodný pro běžné fotovoltaické moduly. Naměřené hodnoty se během měření zpracovávají a zobrazí na přístroji. Solární panel provádí měření I-v charakteristik a graficky zobrazuje naměřené hodnoty jako I-v/P-v analýzu křivky na displeji. Naměřené hodnoty se přitom zobrazují vizuálně jako křivky. Zobrazení je barevně kódováno: Proud (modrá), výkon (fialová) a napětí (černá), což umožňuje jasné rozlišení parametrů.
Kromě zobrazení křivky je k dispozici datová tabulka, v níž jsou uvedeny naměřené hodnoty. Na displeji se také klade důraz pík Data pro rychlé vyhodnocení hodnot výkonu. Měřič parametrů solárního panelu určuje nejdůležitější elektrické parametry jako napětí naprázdno (VOC), zkratový proud (ISC), MPP napětí (přep), MPP proud (impedance) a maximální výkon (Pmax).

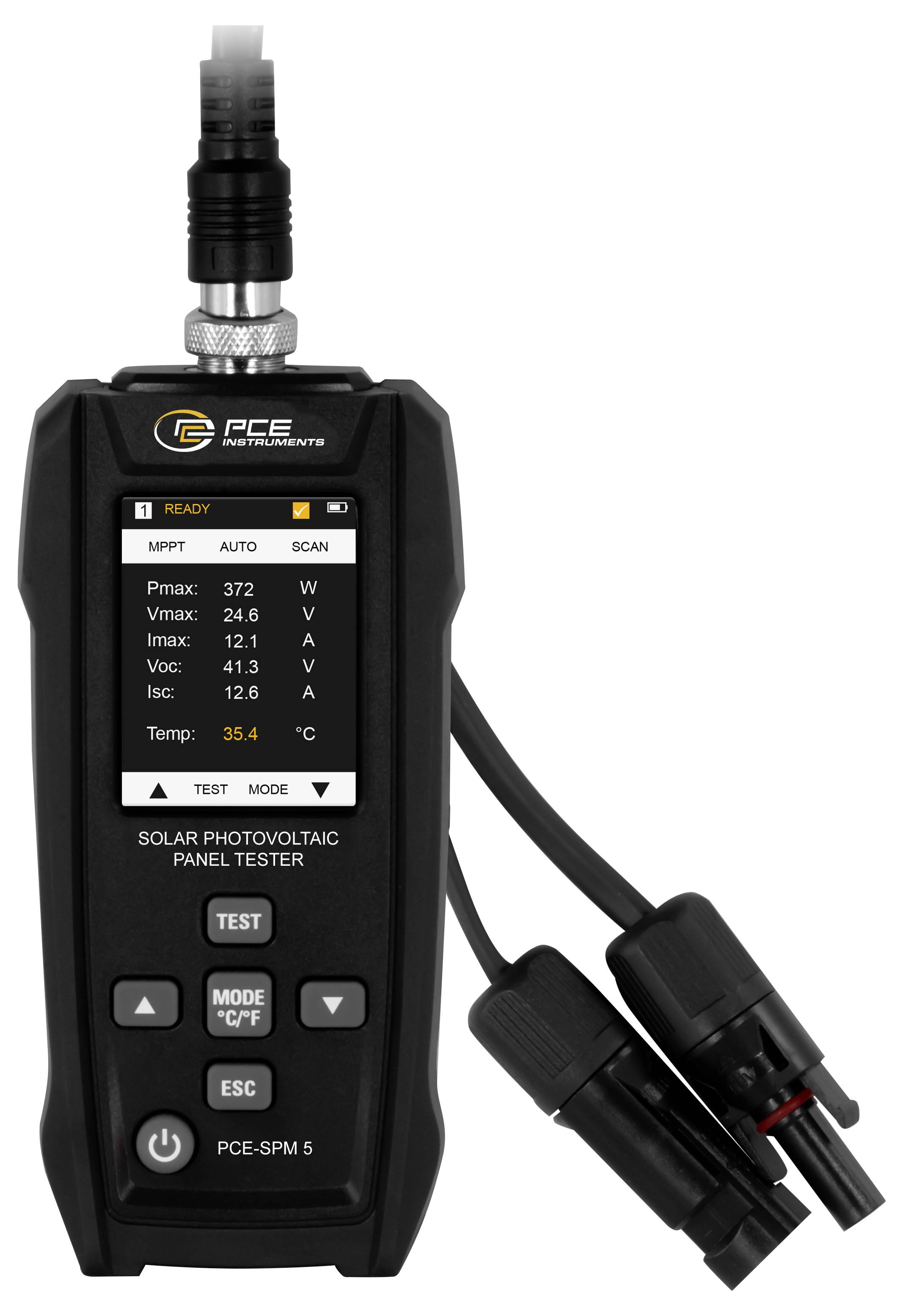

Zobrazení probíhá na integrovaném 2,4" LCD displeji, na kterém se zobrazují křivky i naměřené hodnoty. Navíc se zaznamenává teplota modulu. Měřič je vybaven interní pamětí až pro 10 záznamů měření, které lze uložit a vyvolat v zařízení. Měřicí body se po vypnutí zařízení ztratí. Díky mnohostranným měřicím a analytickým funkcím je tento solární panel vhodný pro instalaci, údržbu a řešení problémů na fotovoltaických zařízeních.
Tento text byl přeložen strojově.
Se stejnosměrným napětím 0... 60 v, rozsah stejnosměrného proudu 0... 30 a a maximální měření výkonu do 800 W je solární panel měřicí přístroj vhodný pro běžné fotovoltaické moduly. Naměřené hodnoty se během měření zpracovávají a zobrazí na přístroji. Solární panel provádí měření I-v charakteristik a graficky zobrazuje naměřené hodnoty jako I-v/P-v analýzu křivky na displeji. Naměřené hodnoty se přitom zobrazují vizuálně jako křivky. Zobrazení je barevně kódováno: Proud (modrá), výkon (fialová) a napětí (černá), což umožňuje jasné rozlišení parametrů.
Kromě zobrazení křivky je k dispozici datová tabulka, v níž jsou uvedeny naměřené hodnoty. Na displeji se také klade důraz pík Data pro rychlé vyhodnocení hodnot výkonu. Měřič parametrů solárního panelu určuje nejdůležitější elektrické parametry jako napětí naprázdno (VOC), zkratový proud (ISC), MPP napětí (přep), MPP proud (impedance) a maximální výkon (Pmax).
Zobrazení probíhá na integrovaném 2,4" LCD displeji, na kterém se zobrazují křivky i naměřené hodnoty. Navíc se zaznamenává teplota modulu. Měřič je vybaven interní pamětí až pro 10 záznamů měření, které lze uložit a vyvolat v zařízení. Měřicí body se po vypnutí zařízení ztratí. Díky mnohostranným měřicím a analytickým funkcím je tento solární panel vhodný pro instalaci, údržbu a řešení problémů na fotovoltaických zařízeních.
Tento text byl přeložen strojově.

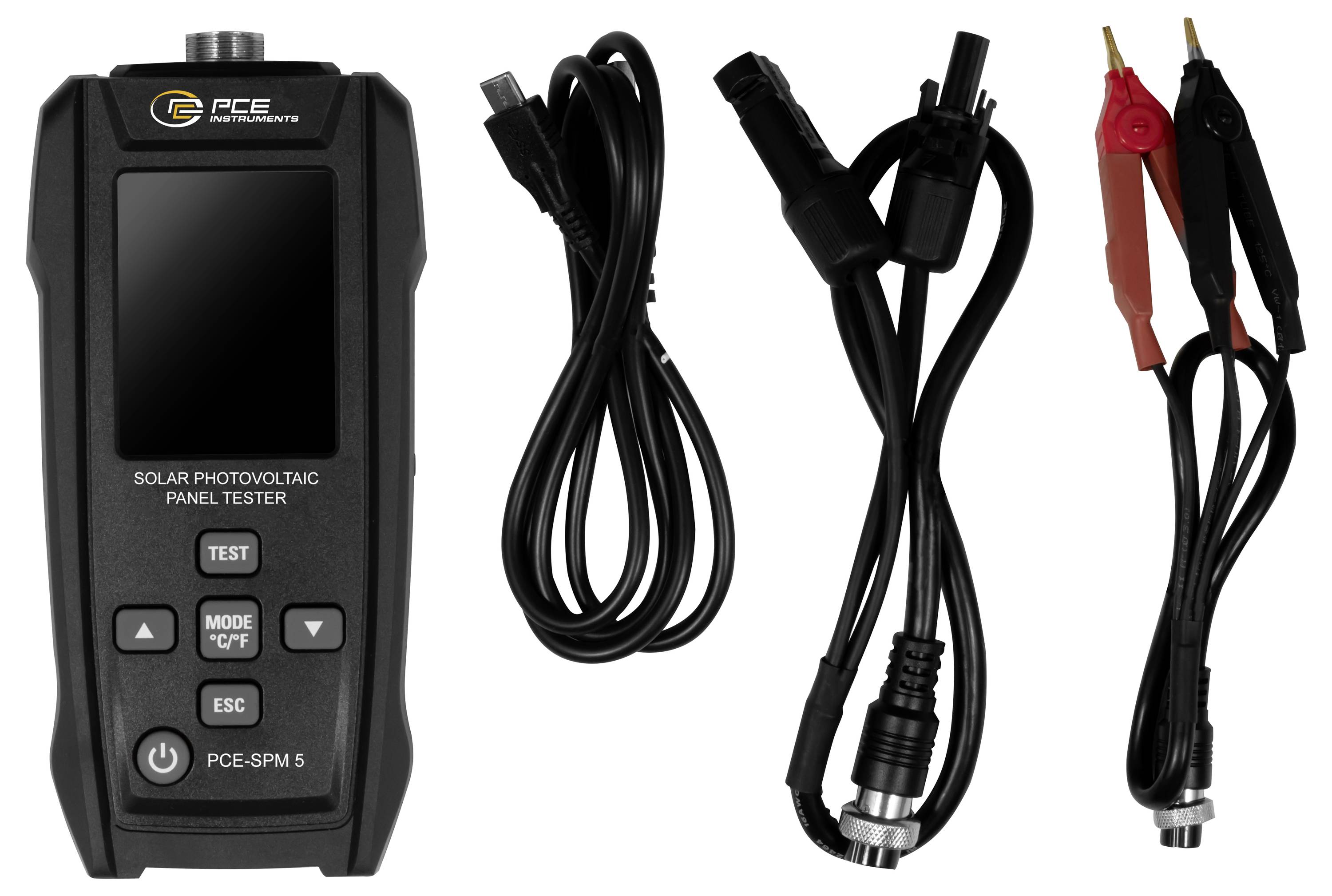

Obsah balení
- 1x solární měřič PCE-SPM 5

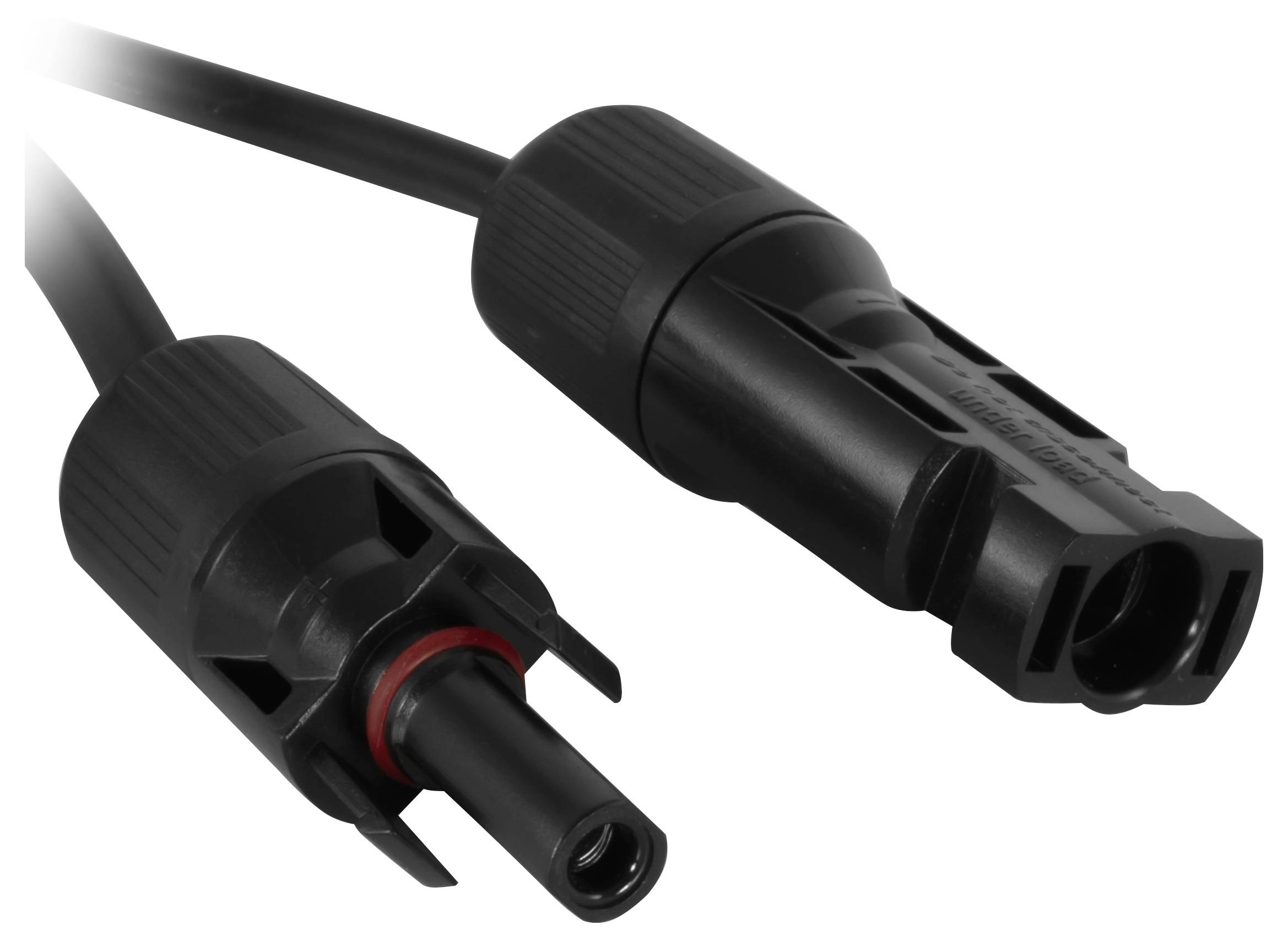

- 1x připojovací PV kabel MC4

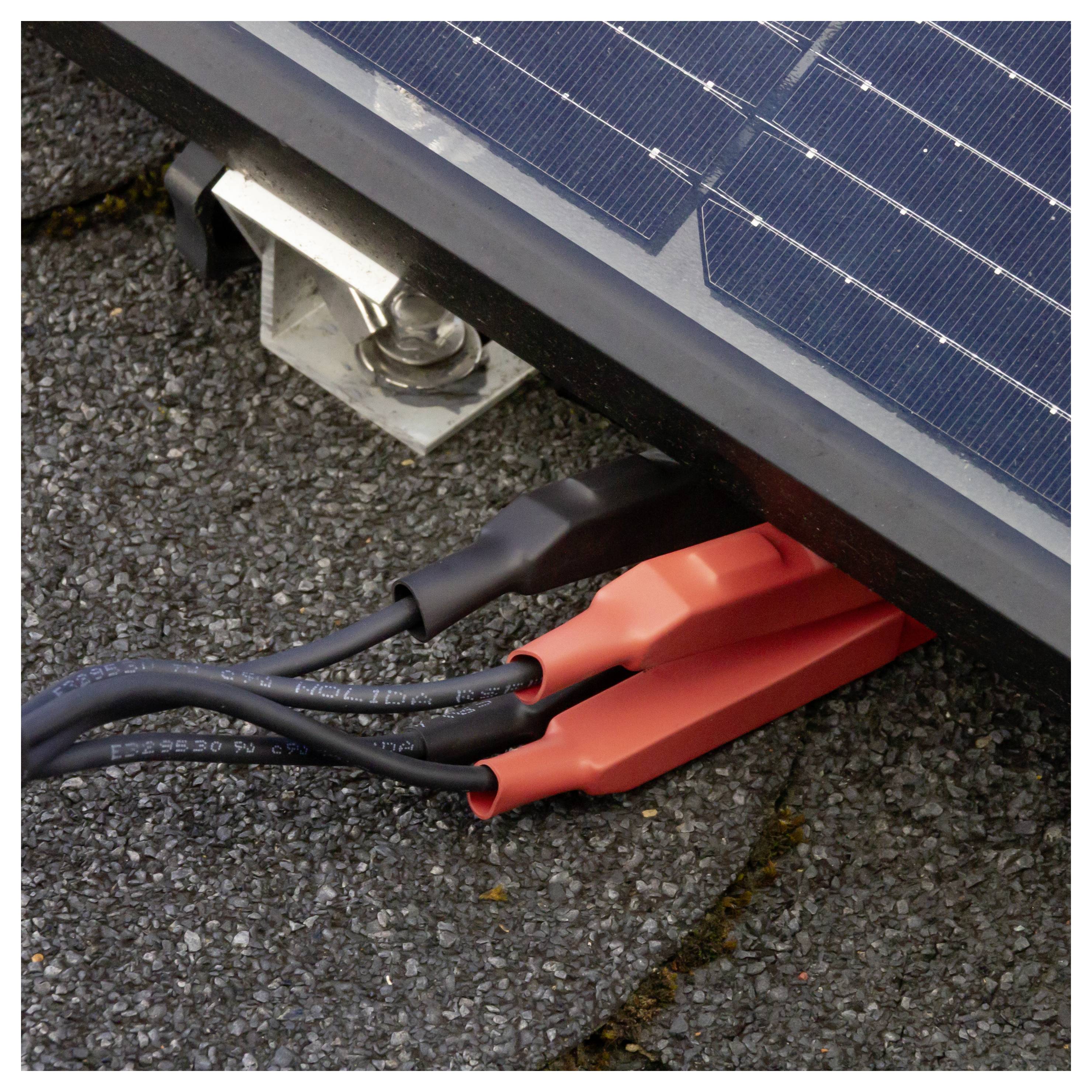

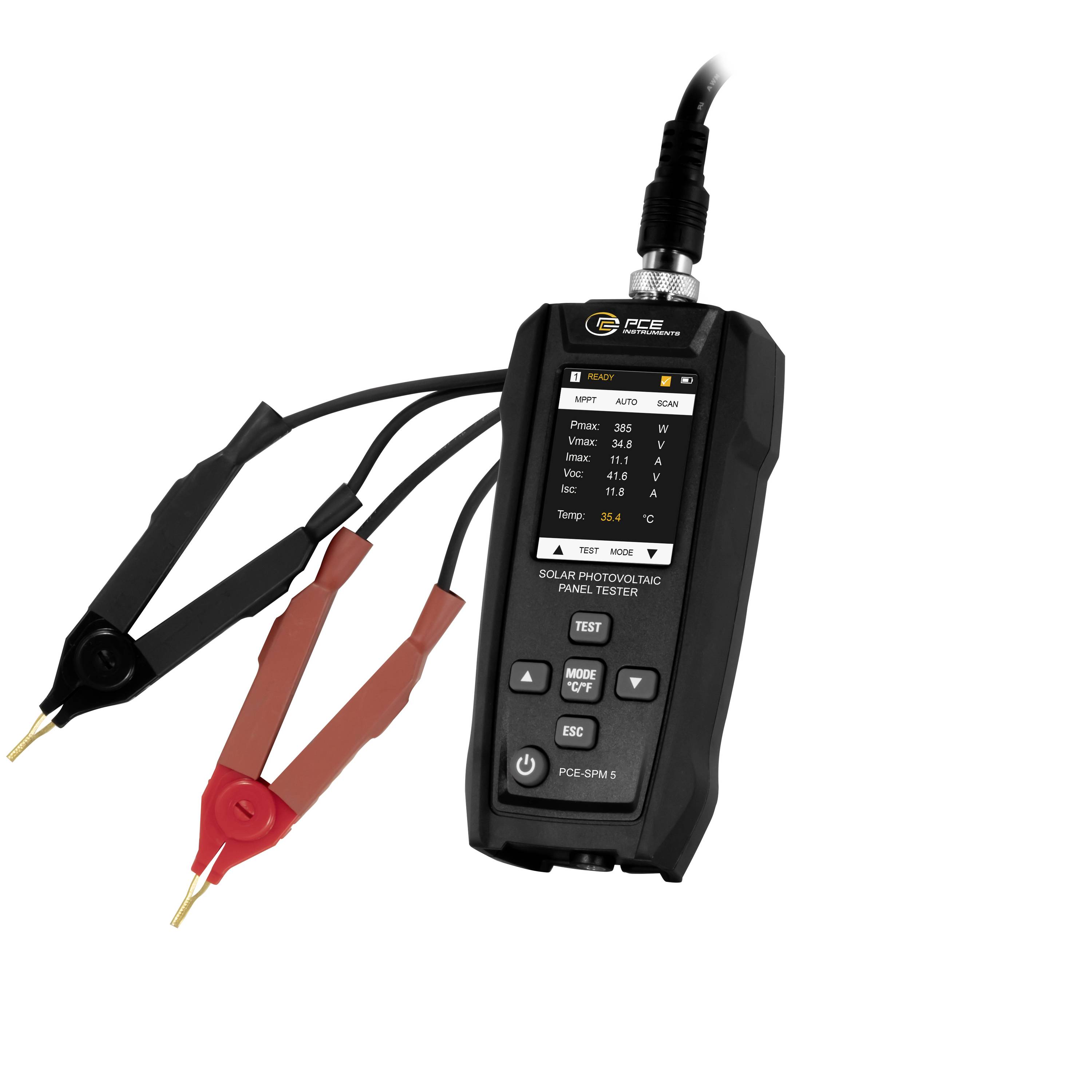

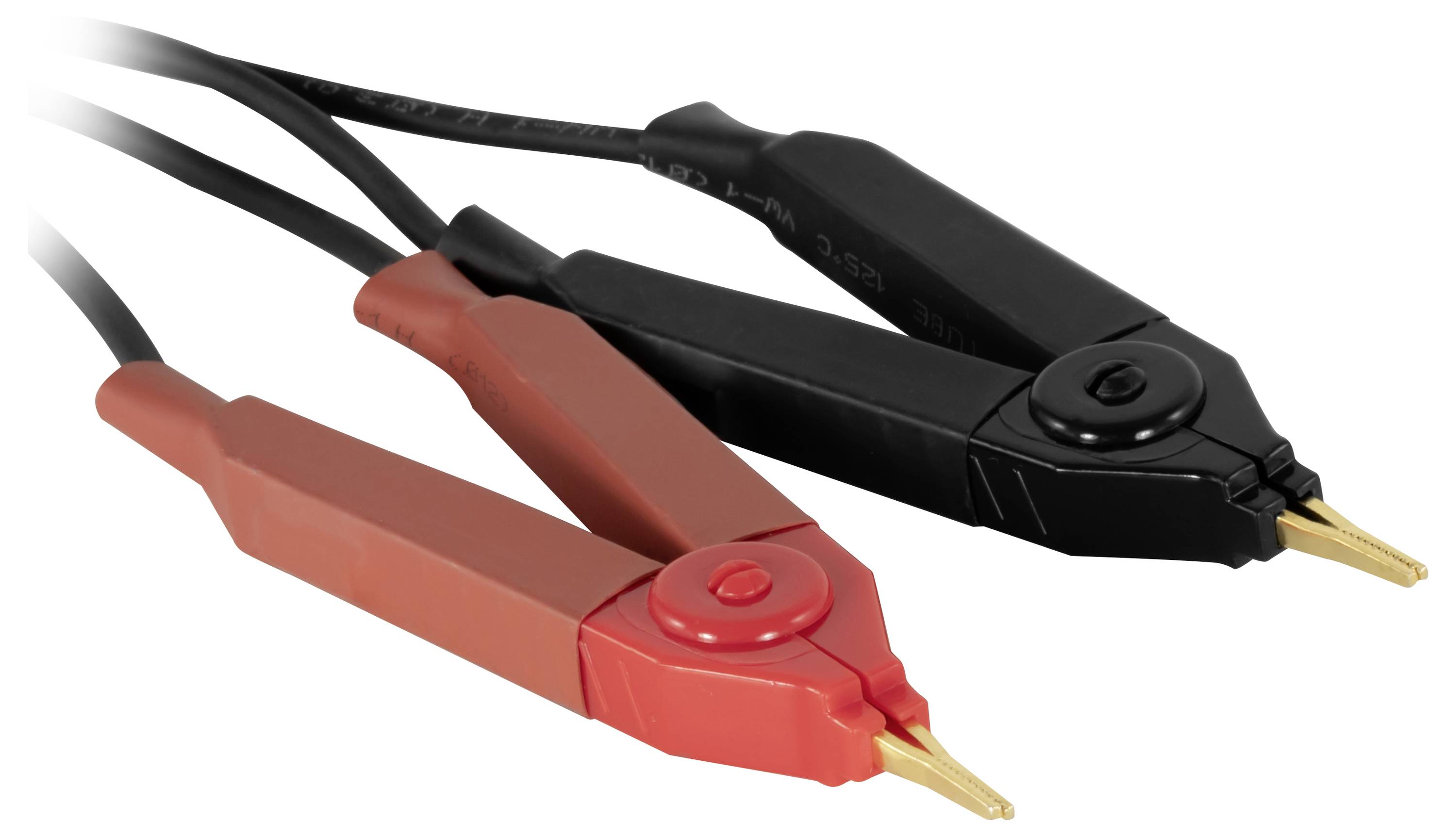

- 1x sada měřicích kabelů s krokosvorkami
- 1x kabel USB-C
- .
