Name: PCE Instruments PCE-PA 8500-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové, 3fázové s funkcí záznamníku, vč. proudo
Brand: PCE Instruments
SKU: 3812654
Availability: BackOrder

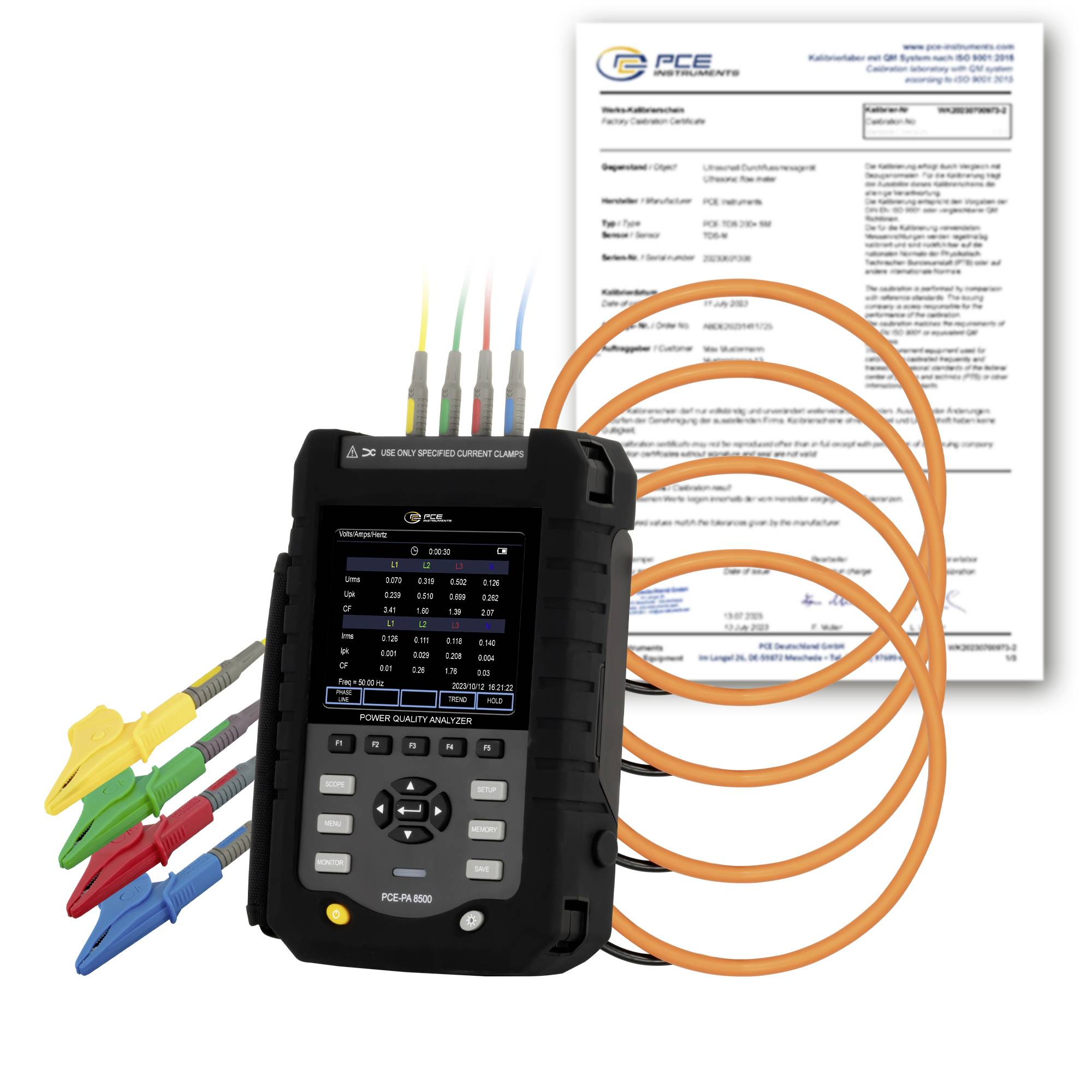

Přenosný analyzátor kvality elektřiny s barevnými testovacími vodiči a stočenými oranžovými kabely před dokumentem kalibrační certifikátu.

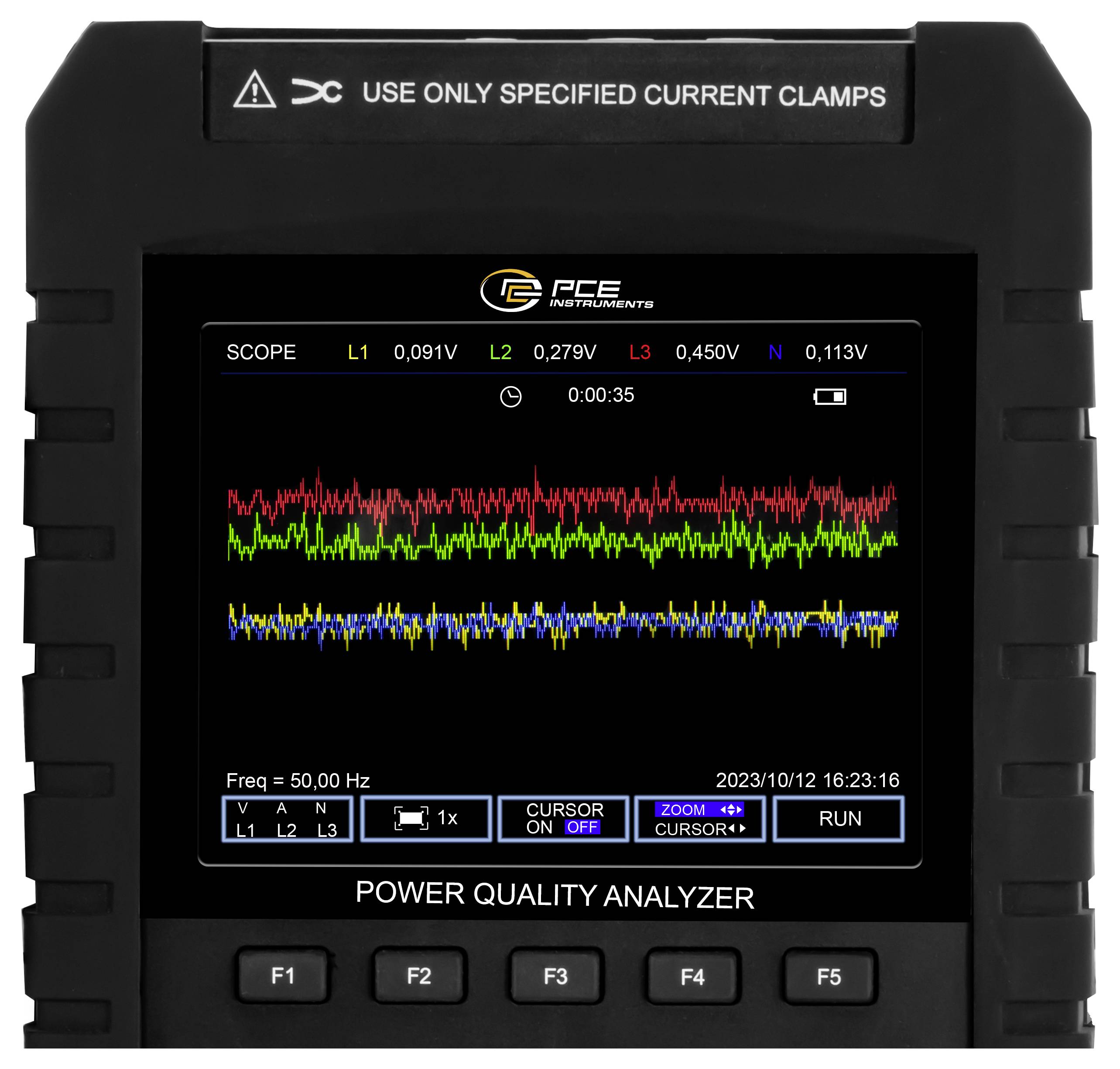

Obrazovka analyzátoru kvality energie zobrazující průběhy napětí pro L1, L2, L3 a N s aktuálním časem a frekvencí 50,00 Hz.

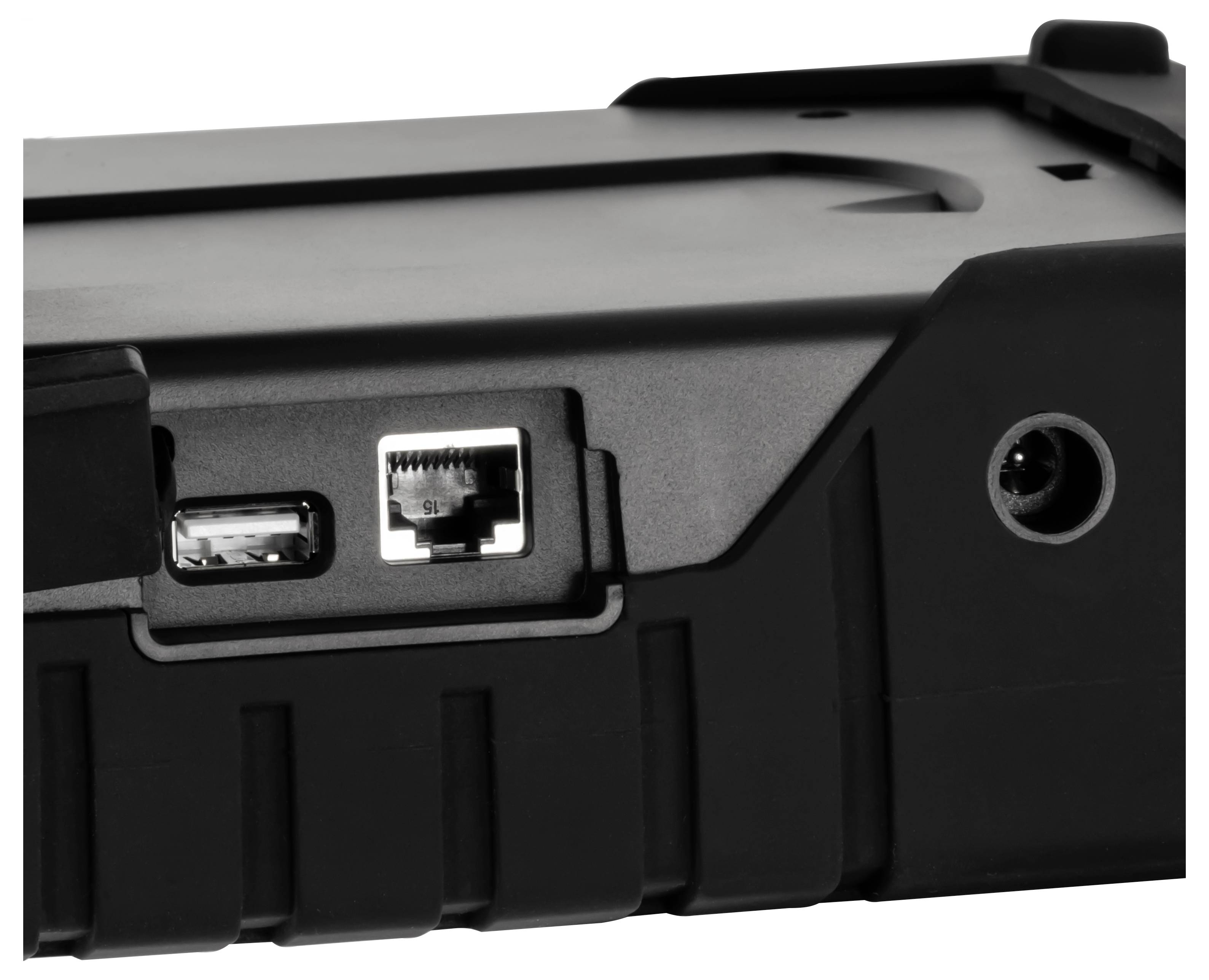

Detailní záběr na černý panel zařízení s USB portem, ethernetovým portem a kulatým konektorem napájení.

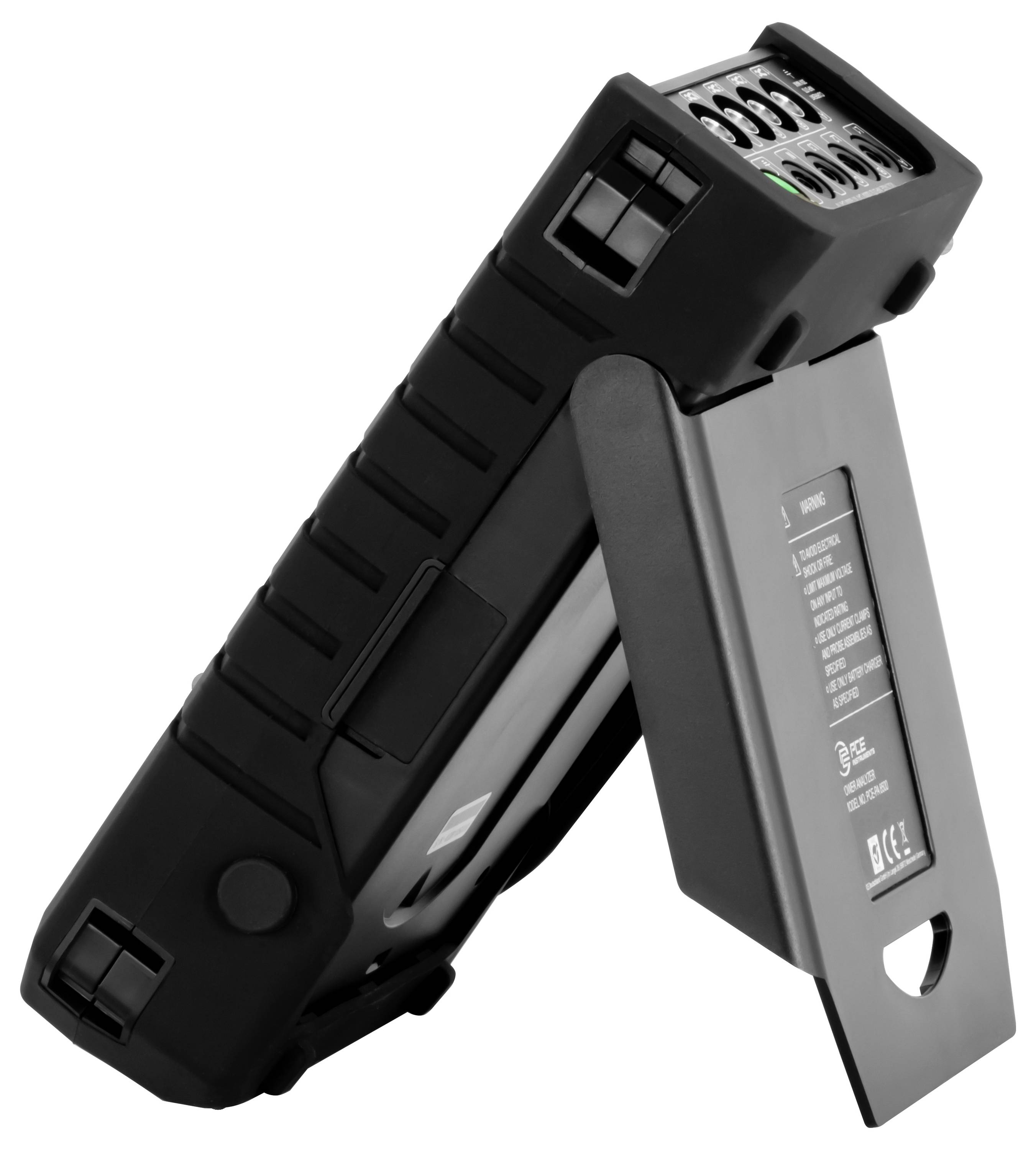

Černý nastavitelný stojan na notebook s ventilačními otvory a sklapovacími nožičkami, zobrazený v úhlu na bílém pozadí.

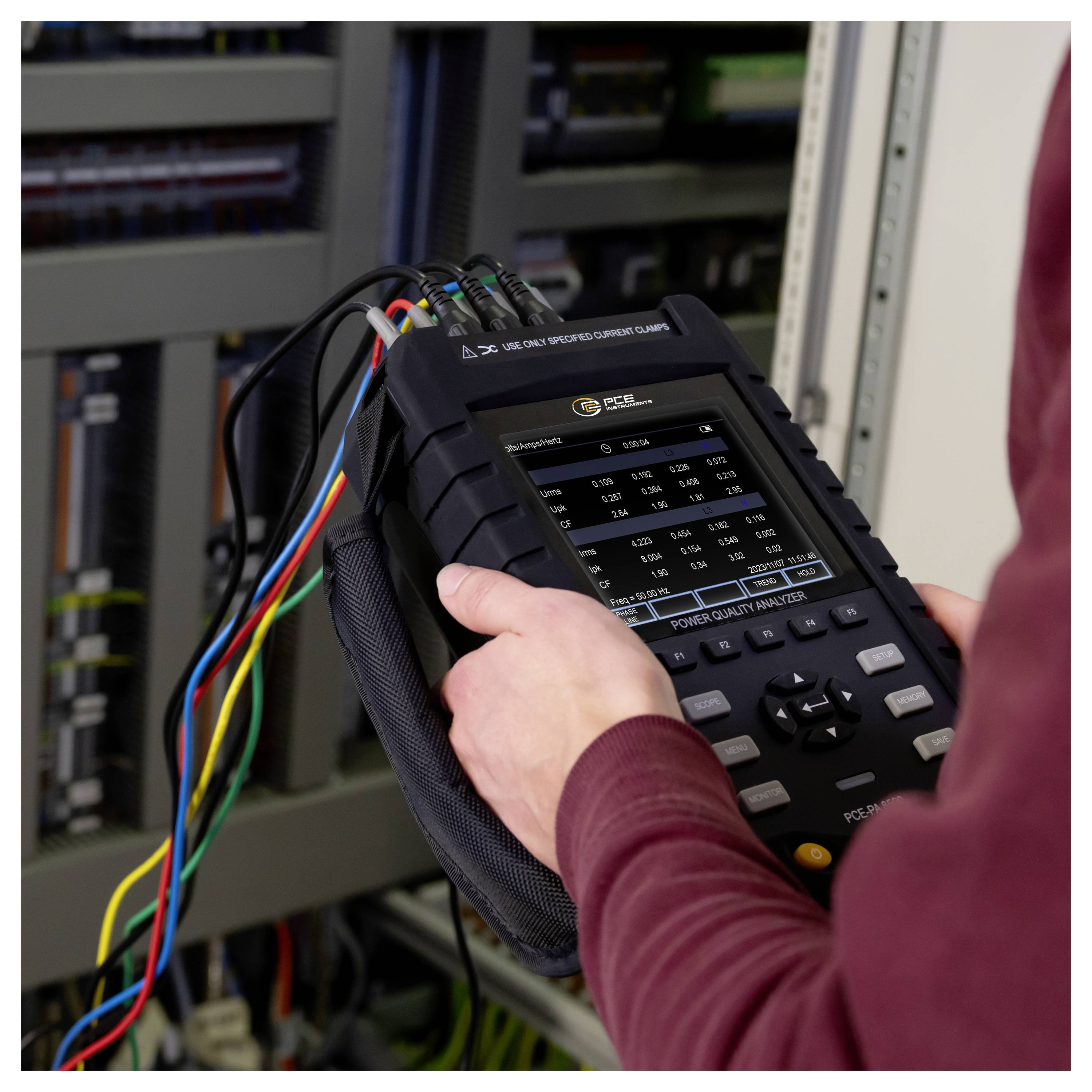

Technik používá přenosný tester kabelů k kontrole barevných síťových kabelů uvnitř serveru nebo elektrického racku.

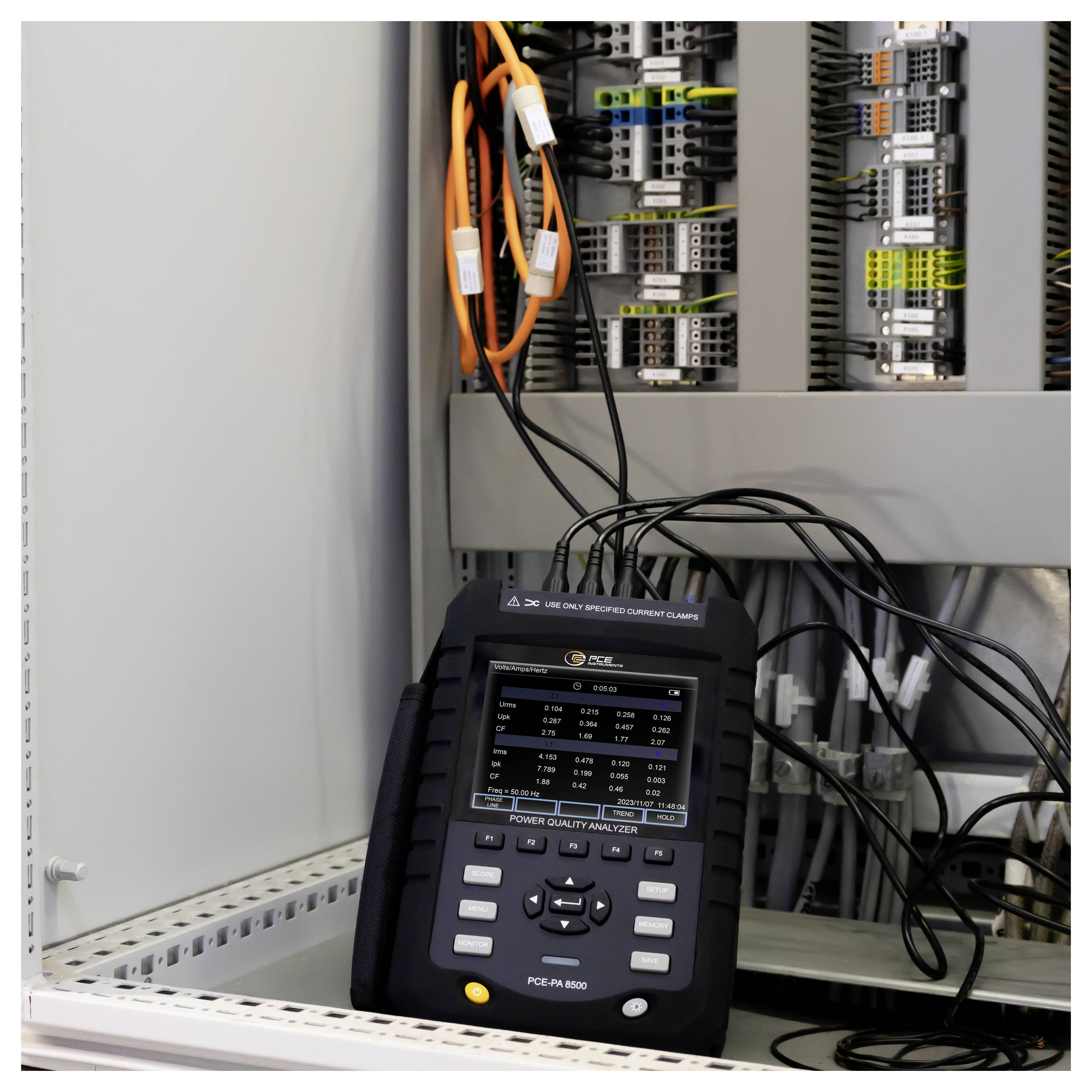

Přenosný analyzátor kvality elektřiny připojený kabely uvnitř elektrické rozvodné skříně s obvodovými moduly a zapojením.

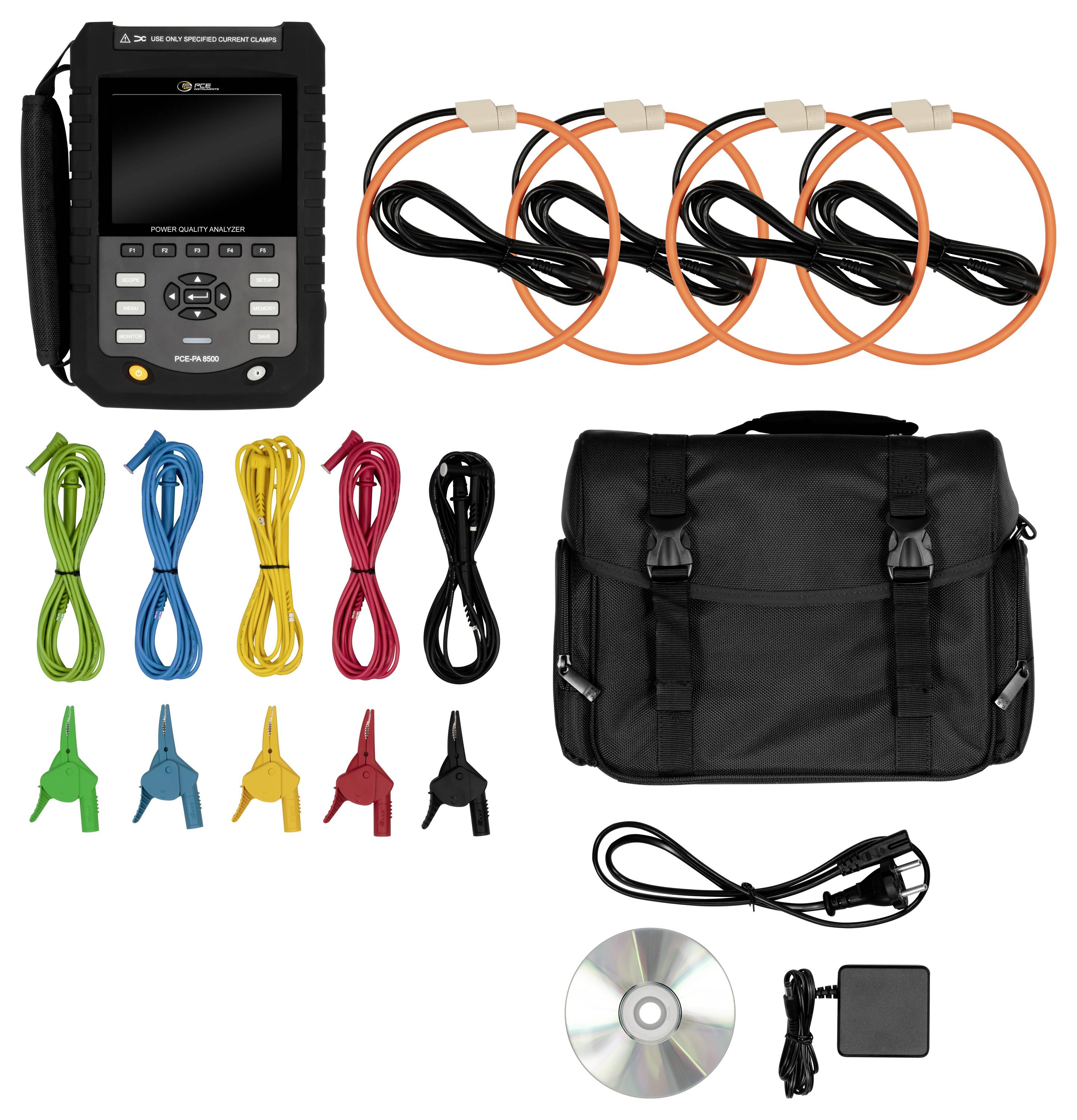

Diagnostický toolkit s přenosným skenerem, kabely, barevnými vodiči, sondami, přepravním kufrem, napájecím kabelem, CD a adaptérem.

1/7

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 8. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (94 036,31 Kč / kus)

94 036,31 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Analyzátor výkonu PCE-PA PCE-ICA 8500-Instruments

Měření napětí, proudu, frekvence
Harmonické, harmonické, rozběhový proud
Měření výkonu a energie
Vloupání, špičky a poblikávání v elektrické síti
Grafické znázornění tvaru křivky a vektorové grafiky
Datalogger s pamětí 8 GB GB
Datové rozhraní LAN a USB
Vč. Flexibilních proudových kleští do 3000 A.
Zkušební normy: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
Vč. kalibračního certifikátu ISO

Dodatečné informace:

Technické parametry

Stejnosměrné napětí DC
Rozsah měření 1... 1000 V
Rozlišení: 0,1 V
Přesnost ±0,5 % měřené hodnoty
Střídavé napětí AC
Rozsah měření 1... 1000 V
Rozlišení: 0,1 V
Přesnost ±0,5 %
Střídavý proud AC
Rozsah měření 15... 5000 A
Rozlišení 0,1 A.
Přesnost ±3 %
Náběhový proud
Rozsah měření 15... 5000 A AC
Rozlišení 0,1 a AC
Přesnost ±3 %
Faktor výkonu
Rozsah měření: 0 až 1
Rozlišení 0,01
Přesnost ±0,03
Měření frekvence
Rozsah měření 42,5... 57,5 Hz
Rozlišení 0,01 Hz
Přesnost ±0,01 Hz
Měření frekvence
Rozsah měření 51... 69 Hz
Rozlišení 0,01 Hz
Přesnost ±0,01 Hz
Měření frekvence
Rozsah měření 385... 414 Hz
Rozlišení 0,01 Hz
Přesnost ±0,01 Hz
Měření harmonických vln (harmonické)
Rozsah měření 1... 50 Pořadové číslo
Rozsah proudu 0... 100 %
Rozsah napětí 0... 100 %
Divize THD 0... 100 %
Obecné technické údaje
Displej s barevným TFT displejem
Velikost displeje 2,6"
Interní paměť paměťových médií
Paměť 8 GB
Interval ukládání 1 s.
Interval ukládání až 60 min.
Rozhraní USB, Ethernet
Norma(y) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC 61010-1
Bezpečnostní standard Cat IV 600 v, Cat III 1000 V.
Jazyk menu: Turecká, angličtina (US), polština, španělština, němčina, angličtina čínština, ruština, francouzština, portugalština, korejština
Třída ochrany (přístroj) IP41
Napájení 220... 240 V/AC
Typ zástrčky: Zástrčka s ochranným kontaktem
Akumulátor/baterie 1 x 7,2 v interní, nikl-metalhydridový akumulátor
Kapacita 3800 mAh
Provozní podmínky 0 … 40 °C, 0 ... 90 % RV
Skladovací podmínky -20... 60 °C, 0 ... 90 % RV
Rozměry ( d x š x v) 260 x 190 x 67 mm
Hmotnost 1880 g

Zástrčka: Chráněná vidlice

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 600 V
CAT III 1000 V

Zobrazení: 2,6" barevný TFT displej

Fázová detekce: Ano/ano

Detekce ochranného vodiče: Ne

: ISO

Napájení: 220 až 240 V/AC

Rozm.: (d x š x v) 260 x 190 x 67 mm

Hmotnost: 1880 g

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Druh měření: 1fázové
3fázové

Vlastnosti: s funkcí záznamníku
vč. proudových kleští
Měření spotřeby energie
Hledání poruch
Grafický displej

Šířka: 190 mm

V: 67 mm

Délka: 260 mm

Rozhraní: USB
Ethernet
USB zařízení
zásuvka USB 2.0 B

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812654 PCE Instruments PCE-PA 8500-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové, 3fázové s funkcí záznamníku, vč. proudo

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812654 PCE Instruments PCE-PA 8500-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové, 3fázové s funkcí záznamníku, vč. proudo

Popis

Analyzátor výkonu nově definuje normy v elektrické měřicí technice a nabízí komplexní řadu funkcí pro přesné a detailní měření. Analyzátor výkonu umožňuje přesné měření elektrického napětí, proudu, frekvence, harmonických, harmonických a rozběhových proudů. Navíc lze přesně měřit výkon a energii, což umožňuje přesné sledování a optimalizaci spotřeby energie.
Grafické znázornění průběhů a vektorových grafů umožňuje uživatelům vizuální záznam a analýzu elektrických signálů. Tyto funkce poskytují přehled o kvalitě elektrického proudu a pomáhají při identifikaci problémů v síti. Přístroj dokáže rozpoznat i vloupání, špičky nebo poblikávání v napájecí síti.

Tato široká paleta měření nebo požadovaný výběr umožňuje integrovaný datalogger s velkou pamětí 8 GB uložit GB a archivovat rozsáhlé naměřené údaje pro pozdější vyhodnocení. To zajišťuje nepřetržitý sběr dat, který lze také časově řídit. Analyzátor výkonu je vybaven LAN a USB rozhraním, které umožňují pohodlný přenos dat a dálkové ovládání. Tato rozhraní umožňují bezproblémovou integraci analyzátoru výkonu do stávajících sítí a systémů.

Součástí dodávky jsou flexibilní proudové kleště s kapacitou až 3000 a, které usnadňují měření vysokých proudů a umožňují přesné výsledky i při náročných podmínkách.
Analyzátor výkonu odpovídá mezinárodním testovacím normám (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), což zaručuje was kvalitu a přesnost měření a zajišťuje, že splňuje náročné požadavky profesionálních aplikací.

Bez ohledu na to, zda musíte testovat funkčnost transformátorů, osvětlovacích systémů nebo spínací elektroniky, jako jsou frekvenční měniče nebo síťové zdroje - výkonové analyzátory zaručují nejvyšší přesnost a jsou schopny přesně analyzovat i komplexní formy signálu.
