Name: PCE Instruments PCE-N27D digitální ukazatel Kalibrováno dle (ISO)
Brand: PCE Instruments
SKU: 2452536
Availability: BackOrder

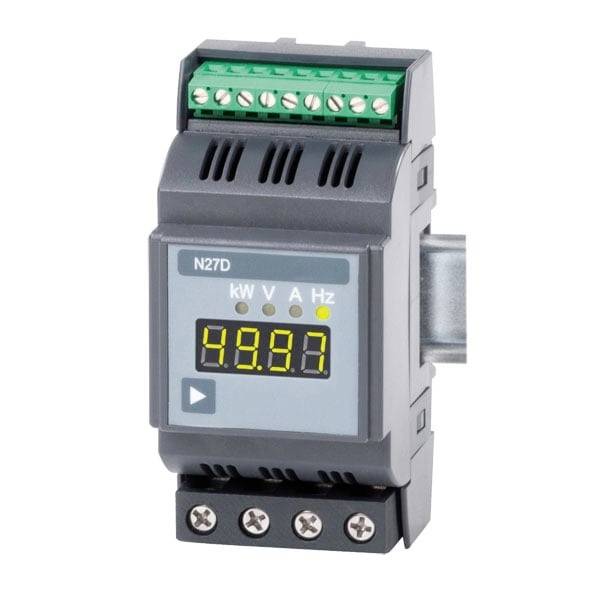

Digitální panelový měřič zobrazující 49.97, označený kW, V, A, Hz, se svorkovnicemi na horní a dolní straně.

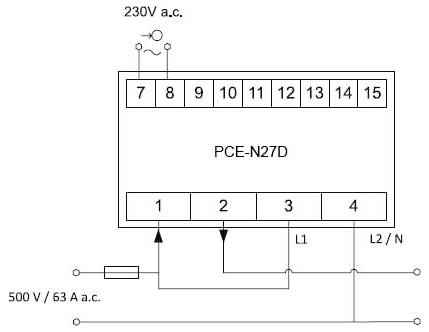

Schéma zapojení relé PCE-N27D zobrazující napájecí zdroj 230V AC, čísla svorek 1–15 a připojení L1/L2-N s vedením 500V/63A AC.

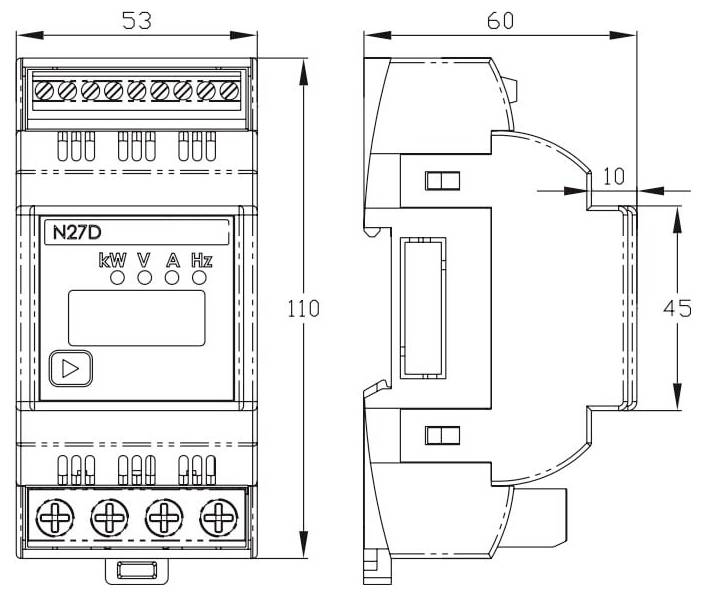

Technický výkres modulů na DIN lištu nazvané "N27D" s předním a bočním pohledem s rozměry 53, 60, 110, 10 a 45 mm.

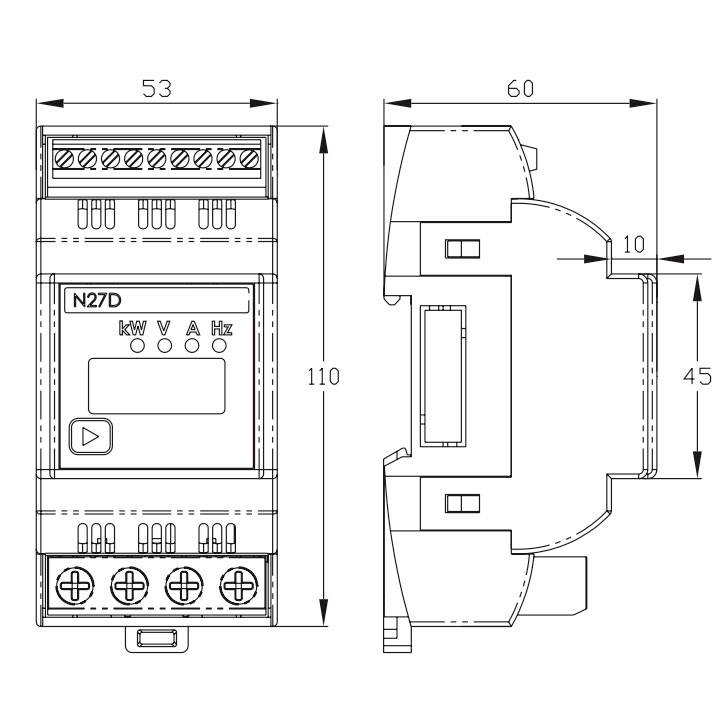

Technický výkres elektronického zařízení s pohledem zepředu a z boku. Rozměry: výška 110 mm, šířka 53 mm, hloubka 60 mm.

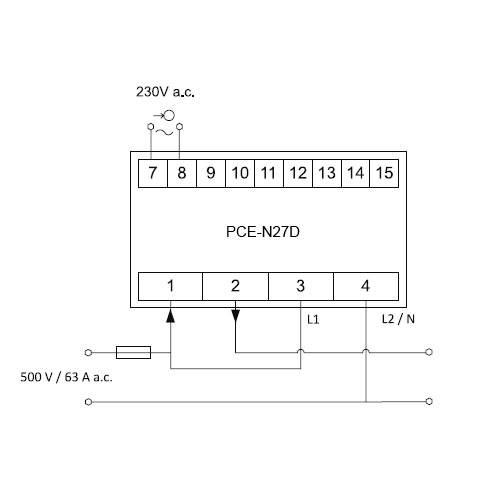

'Schéma zapojení elektrického měřiče PCE-N27D s přípojkami L1, L2/N, 230V střídavých, 500V/63A střídavých'

1/5

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 585,00 Kč / kus)

3 585,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Ukazatel výkonu

Dodatečné informace:

Technické parametry

Ukazatel vstupu Rozsah měření un 500 v AC Přesnost 0,01... 1,2 x un ± 0,5 % měřicího rozsahu. Ukazatel vstupu Rozsah měření do 63 a AC Přesnost 0,01... 1,2 x v ± 0,5 % měřicího rozsahu. Frekvence napětí Rozsah měření 2... 500 Hz Přesnost ±0,02 % měřicího rozsahu Proudová frekvence Rozsah měření 45... 500 Hz Přesnost ±0,02 % měřicího rozsahu Činný výkon Rozsah měření -31,5 31,5 kW Přesnost ±1 % měřicího rozsahu Ukazatel 4-místné LED Velikost číslic 8,5 mm, barva číslic žlutá Rozsah zobrazení: -1999 ... 9999 Rozměry 53 x 110 x 60 Rámeček displeje 45 x 53 mm Hmotnost cca 250 g montáž na 35 mm montážní lištu Podmínky prostředí -10... 55 °C /< 95 % r.v. OCHRANA CAT III 300 V / CAT II 600

Kategorie produktu: digitální ukazatel

Měřicí funkce: proud

Typ: PCE-N27D

Rozsah měření (max.): 63 A

Technologie displeje: LED

Rozm.: (d x š x v) 53 x 110 x 60 mm

Šířka: 110 mm

V: 60 mm

Délka: 53 mm

: ISO

Druh obalu: Carton

Ke stažení

List technických údajů

List technických údajů 2452536 PCE Instruments PCE-N27D digitální ukazatel Kalibrováno dle (ISO)

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452536 PCE Instruments PCE-N27D digitální ukazatel Kalibrováno dle (ISO)

Popis

Zobrazení výkonu / výkonu pro dodržování normy ISO 50001 / měří přímo až 63 a / měření a zobrazení proudu, napětí, výkonu a frekvence zobrazovací zařízení měří proud až 63 A. Díky tomu je možné zobrazení výkonu připojit přímo k hlavnímu rozdělení. Výkonový zobrazovací přístroj měří všechny relevantní síťové parametry jako proud, napětí, výkon a frekvence. Ukazatel výkonu je ideální pro měřicí účely, abyste mohli dodržovat normu ISO 50001 pro správu energie.

Tento text byl přeložen strojově.
