PCE Instruments PCE-IT100 ohmmetr

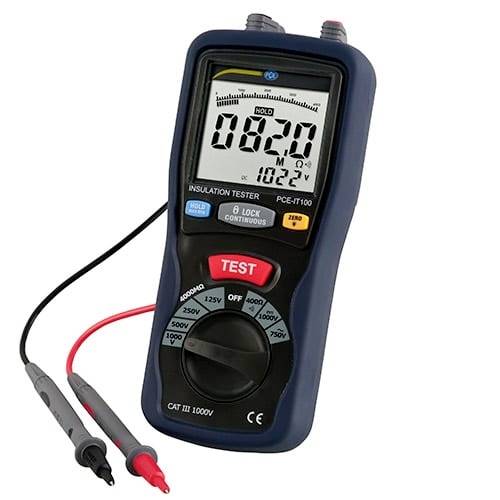

Přenosný tester izolace s sondami, který na svém digitálním displeji ukazuje hodnotu 0820 MΩ.

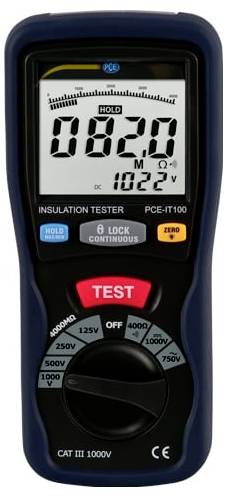

Ruční tester izolace zobrazující 'HOLD' a naměřenou hodnotu 08.20 MΩ se 102.2 V, s viditelnými ovládacími prvky testování a voličem.

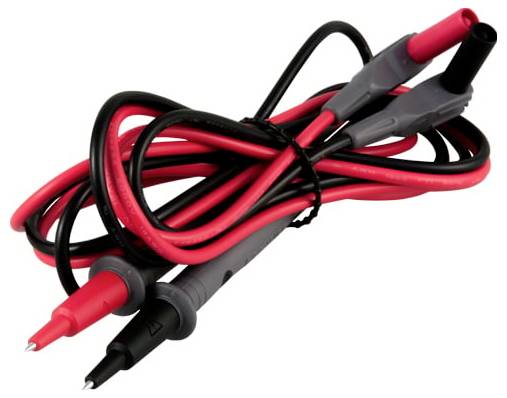

Vinuté multimetrové vodiče v červené a černé barvě s špičatými hrotovými spoji, zobrazené na bílém pozadí.

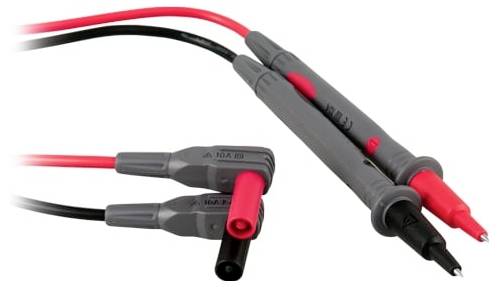

Izolované elektrikářské testovací vodiče s červenou a černou sondou a konektory na bílém pozadí.

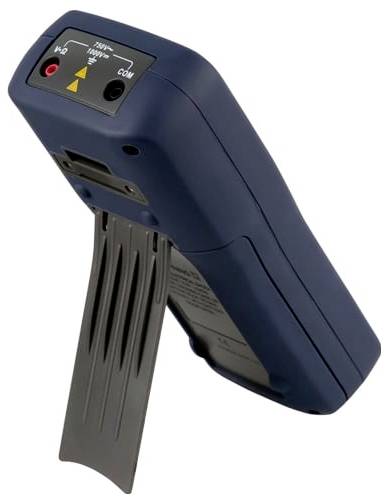

Ruční diagnostický přístroj s digitálním displejem a sloty pro sondy, zobrazený na stojanu proti bílému pozadí.

1/5

Datasheety: (PDF)

Doručení: Pá 2. 10.

23 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 276,86 Kč / kus)

6 276,86 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřič izolačního odporu

Velký rozsah měření
4 různých zkušebních napětí až do 1 kV
Funkce automatického vypnutí
BEZPEČNOST: EN 61010-1, CAT III 1000
Duální displej s podsvícením
S transportním kufříkem
Jednotlivé měření a trvalé měření
Vč. Kalibračního certifikátu ISO

Technické parametry

Rozsah měření AC napětí (40... 400 Hz) 90 AŽ 750 V Rozlišení 1 V. Přesnost ±0,8 % ± 3 dig DC napětí 1000 V. Rozlišení 1 V. Přesnost ±1,2 % ±10 dig Odpor 40 Ω / 400 Ω Rozlišení 0,01 Ω / 0,1 Ω Přesnost ±1,2 % ± 3 dig Izolační odpor 4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ ROZLIŠENÍ 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ Izolační odpor 125 V ± (2 % + 10 dgt) / ± (2 % + 10 dgt) / ± (4 % + 5 dgt) / ± (5 % + 5 dgt) 90 AŽ 250 V ± (2 % + 10 dgt) / ± (2 % + 10 dgt) / ± (3 % + 5 dgt) / ± (4 % + 5 dgt) 500 V ± (2 % + 10 dgt) / ± (2 % + 10 dgt) / ± (4 % + 5 dgt) / ± (4 % + 5 dgt) 1000 V ± (3 % + 10 dgt) / ± (2 % + 10 dgt) / ± (2 % + 5 dgt) / ± (4 % + 5 dgt) Akustická zkouška průchodnosti Piepton: ≤ 35 Ω, zkušební proud ≤ 200 mA Napájení: 6 x baterie AA 1,5 V. Okolní podmínky 0... 40 °C /< 80 % r.v. (Provoz) -10... 60 °C /< 70 % r.v. (Ložisko) Rozměry: 200 mm x 92 mm x 50 mm Hmotnost 700 g (s baterií) NORMY IEC10101, CAT III 1000 V

Kategorie produktu: ohmmetr

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452481 PCE Instruments PCE-IT100 ohmmetr

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452481 PCE Instruments PCE-IT100 ohmmetr

Popis

Ohmmetr PCE-IT100 pro izolační odpor do 4000 MΩ, Cat III 1000 v, snadná manipulace s individuálním nebo trvalým měřením, funkce testeru izolace PCE-IT100 zaznamenává pomocná napětí 1000 v, 250 v, 500 v a 4000 v izolačních odporů do max. 125 MΩ. K dispozici je také měření nízkoohmových odporů do 400 Ω a měřicí funkce pro měření střídavého a stejnosměrného napětí. Zkoušečka průchodnosti s piezonem je rovněž součástí vybavení testeru izolace. Vedle funkce Data Hold k podržení aktuální naměřené hodnoty, lze při měření napětí a nízkého odporu zaznamenat také max., resp. min. Hodnotu, do testeru izolace. Displej z testeru izolace je díky velkým číslicím a osvětlení dobře čitelný i při slabém osvětlení. Velká tlačítka a otočné tlačítko umožňují snadné ovládání izolačního nože PCE-IT 100. Součástí dodávky od testeru izolace je sada měřicích kabelů se zkušebními hroty, měřicí kabel s krokosvorkou a 6 bateriemi pro provoz měřiče izolací. Mezní hodnoty, které je třeba dodržovat při měření izolace - u nových zařízení (suché prostory): 230 Ω x v provozním napětí (např. při 230 v a 1000 kΩ) - u nových zařízení (vlhké prostory, venku): 500 Ω x v provozním napětí - uzemněná zařízení: 1000 Ω x v provozním napětí - izolované přístroje: 2 MOhm - elektrické nářadí: 2 MOhm - ochranné nízké napětí: 250 kΩ - elektrické měřicí přístroje: 5 MOhm - běžné hodnoty zkušebního napětí jsou 100 v pro nízkonapěťová a telekomunikační zařízení, 500 v pro instalaci v budovách a domácí přístroje, 1000 v pro nízkonapěťové motory a transformátory
