PCE Instruments PCE-HFG 1K měřič síly 0 - 1000 N bez certifikátu

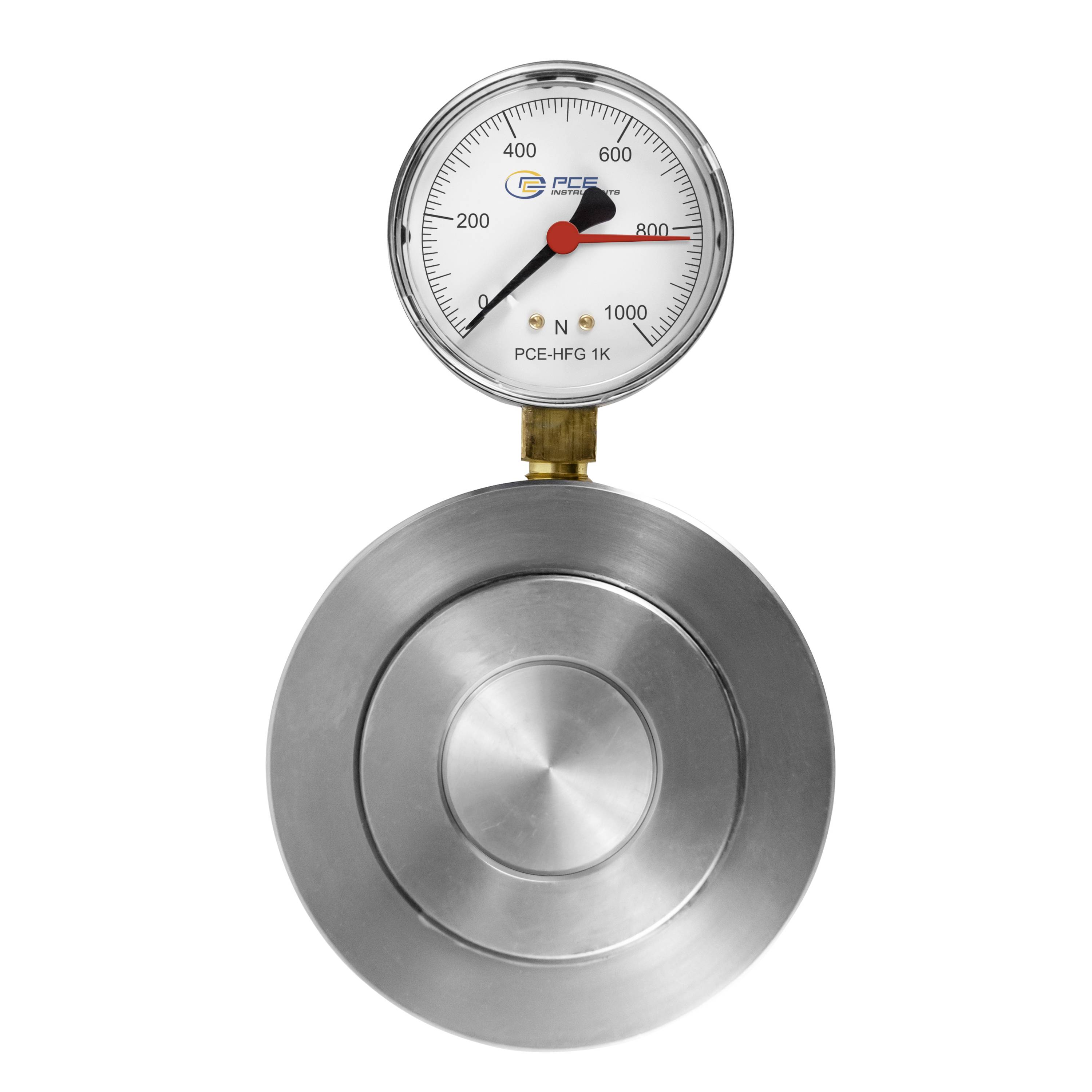

Manometr z nerezové oceli namontovaný na kruhovém kovovém kotouči, ukazující hodnotu kolem 800.

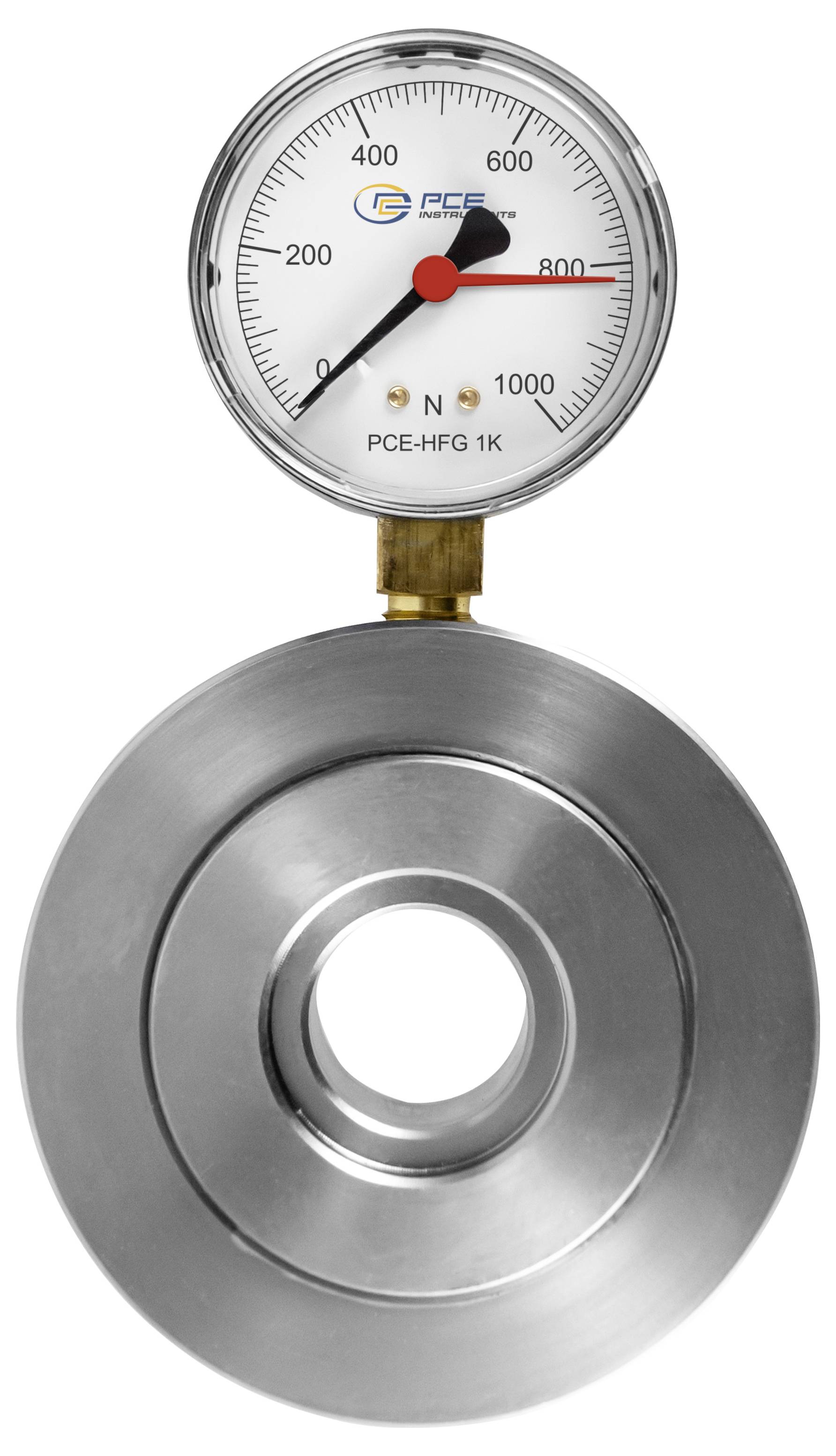

Analogový tlakoměr umístěný nad kruhový kovový senzor, který ukazuje hodnotu blízko 800 N na stupnici.

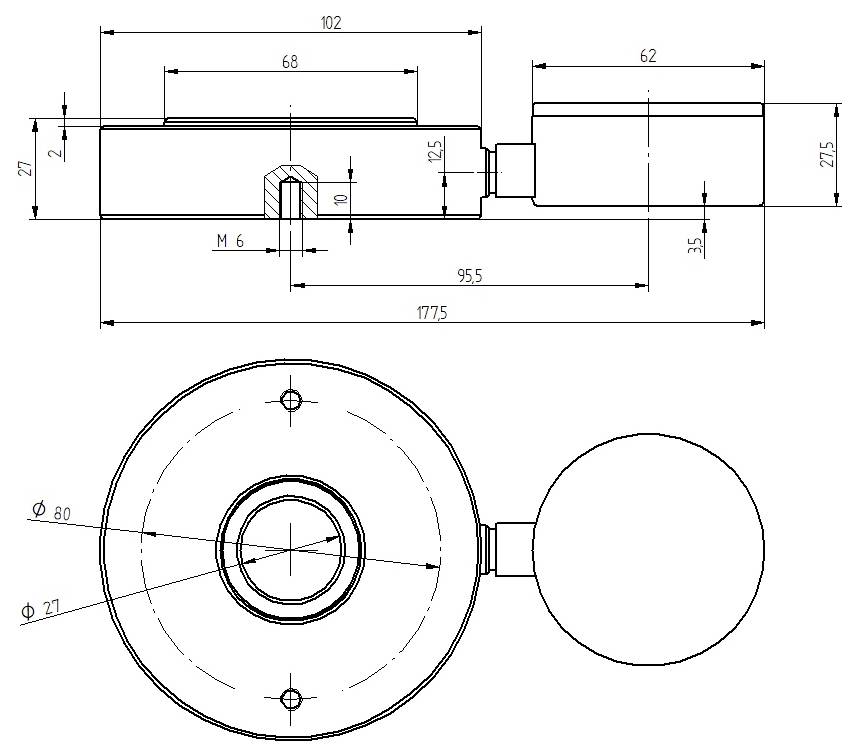

Technický výkres kulatého mechanického dílu s bočním válcem, zobrazující vrchní a přední pohled s rozměry, včetně celkové délky 177,5 mm a průměru 80 mm.

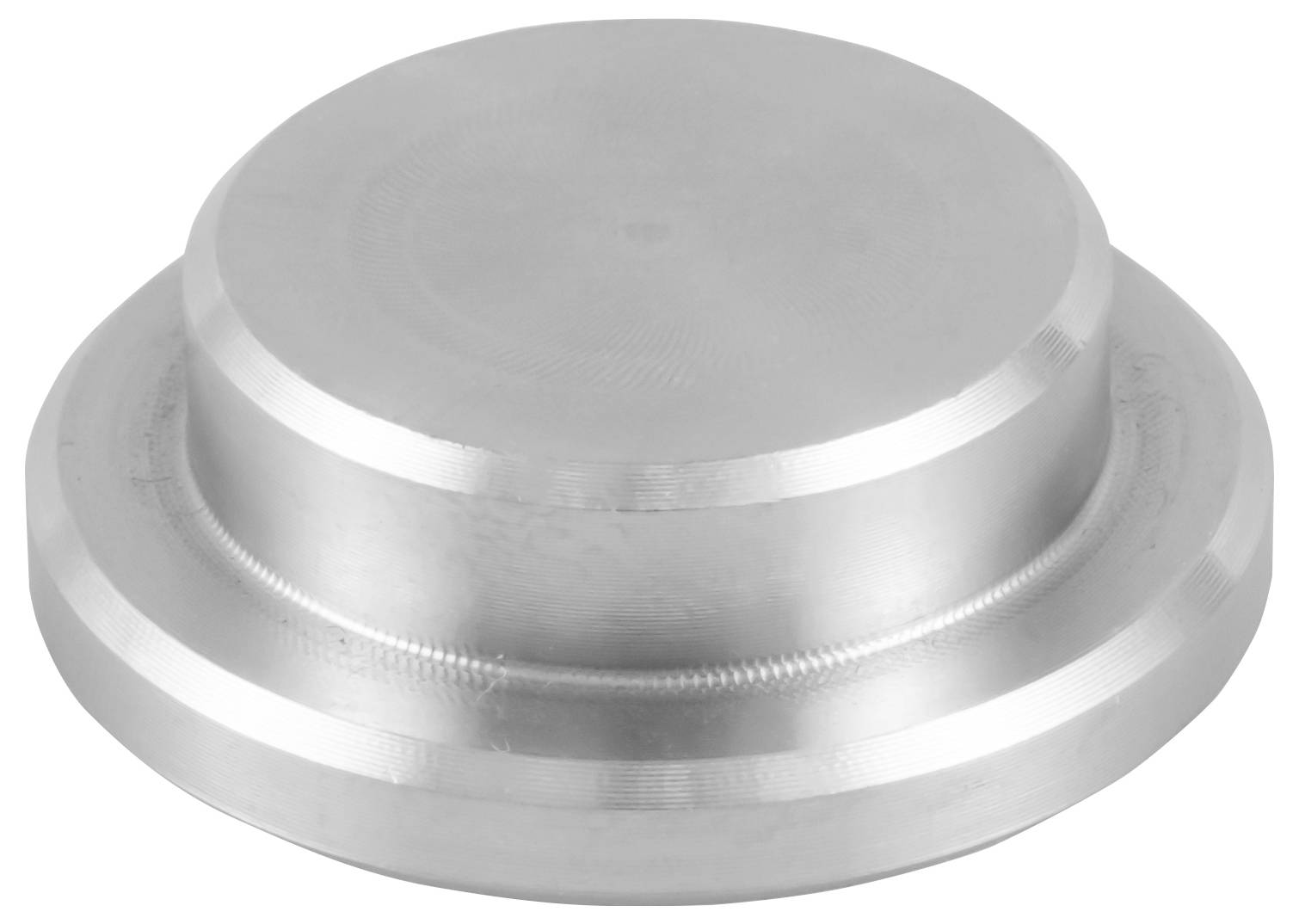

Stříbrný kov obrobený válcovitý uzávěr se širokým přírubovým podstavcem, zobrazený na bílém pozadí.

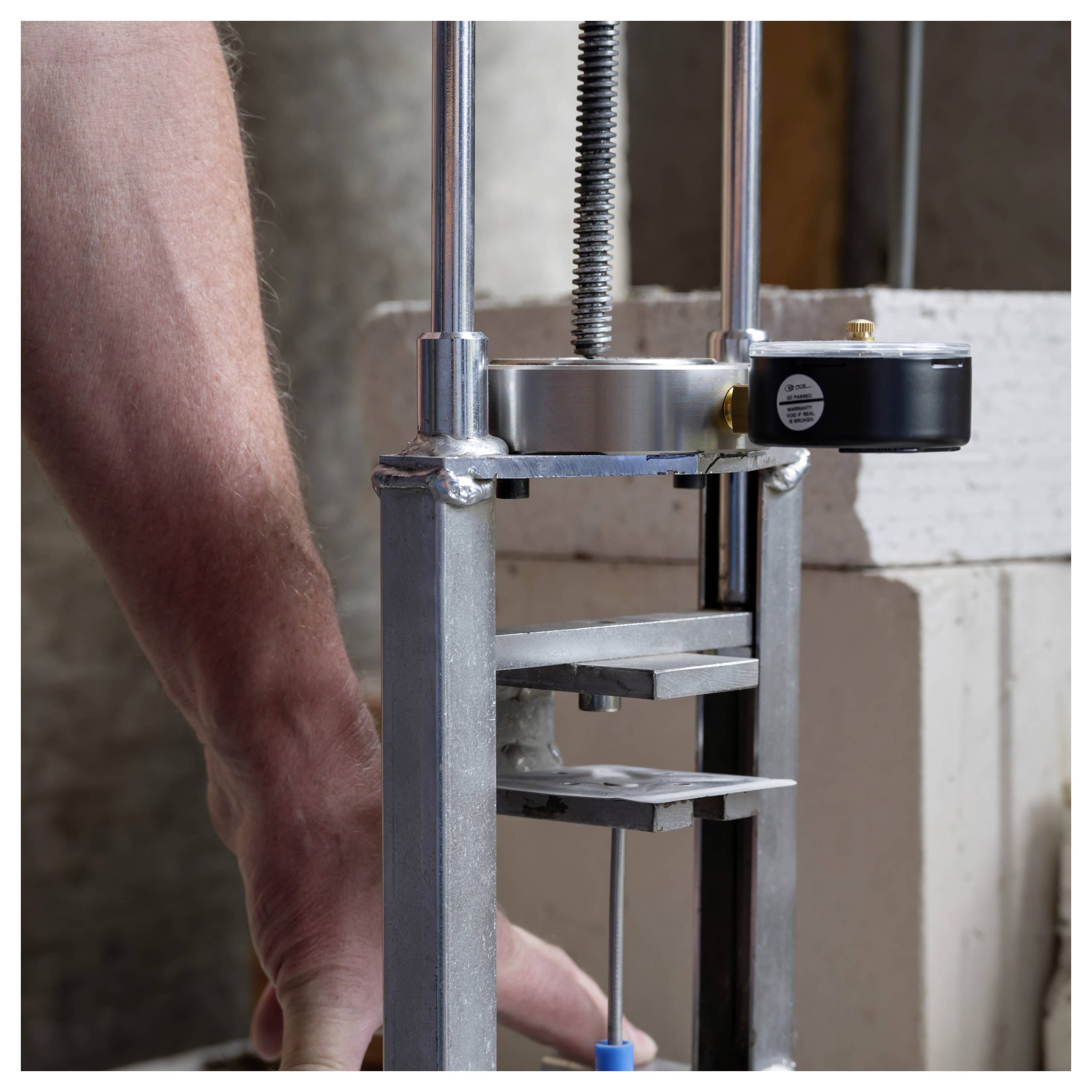

Detailní záběr na laboratorní testovací zařízení, které stlačuje vzorek zděniny pomocí kovového rámu a zařízení na zatížení, zatímco osoba upravuje nastavení.

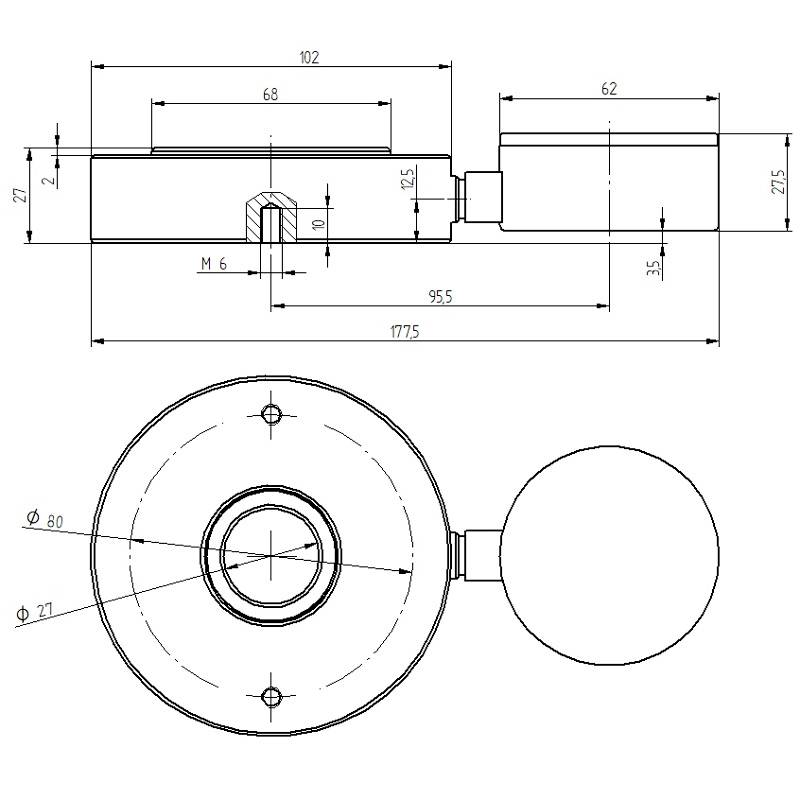

Technický výkres mechanismu s rozměry. Nahoře boční pohled, dole pohled shora. Popsáno délkami a průměry.

1/6

Datasheety: (PDF)

Doručení: Čt 1. 10.

23 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 871,90 Kč / kus)

12 871,90 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Hydraulický snímač síly PCE-HFG 1K

Snímač síly z nerezové oceliMěření statických tlakůSnímače síly a tlakové razítkoUpínání šroubů pro axiální montážIntegrovaný ukazatel tahuUkazatel síly tlaku v newtonech [N]

Technické parametry

Rozsah měření 0 1.000 Nrozlišení 20 Npřesnost měření ±2,5 % rozsahu měření displeje Ø55 mm montážní otvory 2 x M6okolní podmínky 0 50 °C.

Kategorie produktu: měřič síly

Displej: analogový

Rozsah měření síly (max.): 1000 N

: bez certifikátu

Hmotnost: 1.6 kg

Základní přesnost (±): 1.85 %

Rozsah měření síly: 0 - 1000 N

Rozsah měření síly (min.): 0 N

Ke stažení

List technických údajů

List technických údajů 2620708 PCE Instruments PCE-HFG 1K měřič síly 0 - 1000 N bez certifikátu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2620708 PCE Instruments PCE-HFG 1K měřič síly 0 - 1000 N bez certifikátu

Popis

Hydraulický silové měřicí přístroj s analogovou stupnicí / kompaktní pro malé prostory / ukazatele tahu / s upevňovacími otvory / velikost kruhového otvoru 27 mm Hydraulický měřič síly je založen na principu, že síla působí na tlačné razítko, je měřena hydraulicky. Vygenerovaný hydraulický tlak se na stupnici v newtonech zobrazuje pomocí hydraulického zařízení na měření síly. Integruje ukazatel tlaku. Další zvláštností hydraulického měřicího přístroje síly je kruhový otvor o velikosti 27 mm. Pomocí tohoto kruhového otvoru lze pomocí hydraulického měřicího přístroje síly měřit například vodící lišty, hřídele a čepy např. hydraulického lisu. S použitelným razítkovým adaptérem lze hydraulický měřič síly během vteřiny přestavět z měřiče síly kroužku na měřič tlaku. Díky tomu je hydraulické zařízení na měření síly flexibilně použitelné. Použije se hydraulický měřič síly všude tam, kde působí síly, které mají být změřeny. Hydraulické siloměr je proto vhodný pro měření údržby a nastavování např. průmyslových strojů.

Tento text byl přeložen strojově.
