Name: PCE Instruments PCE-DPD-U digitální ukazatel
Brand: PCE Instruments
SKU: 2452393
Availability: BackOrder

Digitální panelový měřák se zářícím červeným "69.8" na černém displeji s malými modře osvětlenými tlačítky ovládání a indikátorem "N".

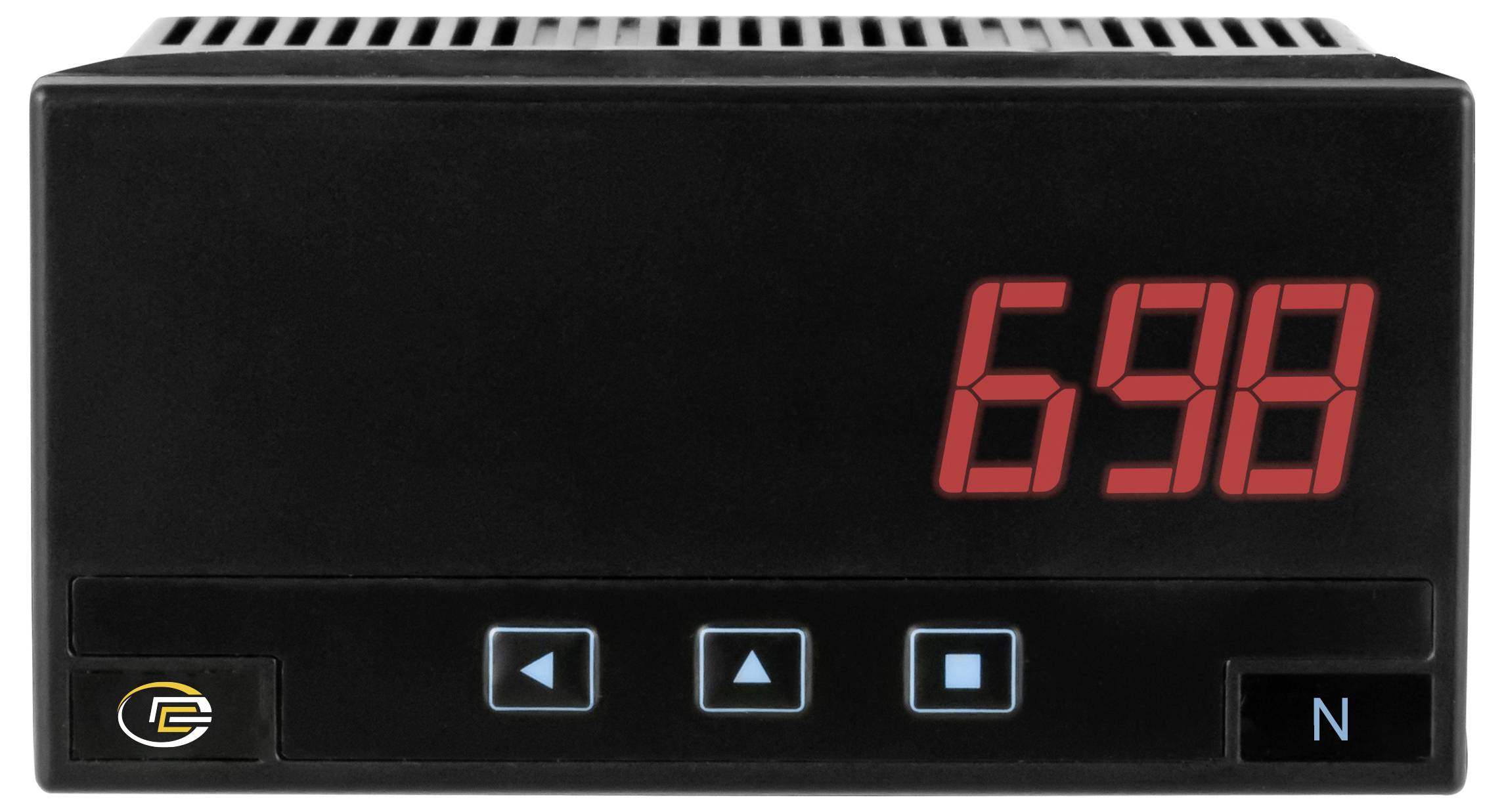

Černý digitální ovládací panel s červeným sedmisegmentovým displejem zobrazujícím „698", tři modré tlačítka se šipkami/čtverci a indikátorem „N" na pravé straně.

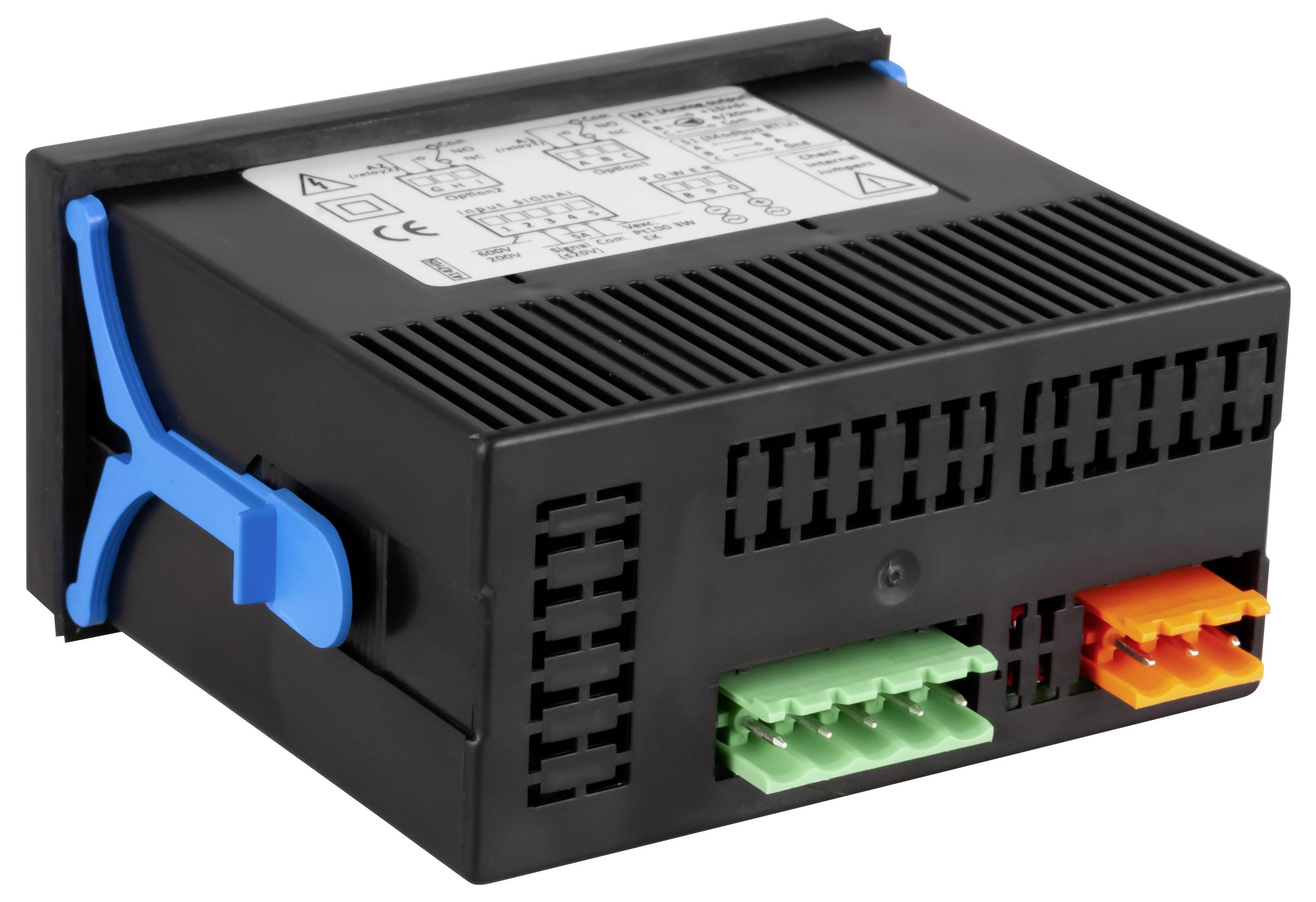

Černý průmyslový elektronický řídicí modul s větraným pouzdrem, modrými bočními spínači a zelenými a oranžovými konektory terminálů na přední straně

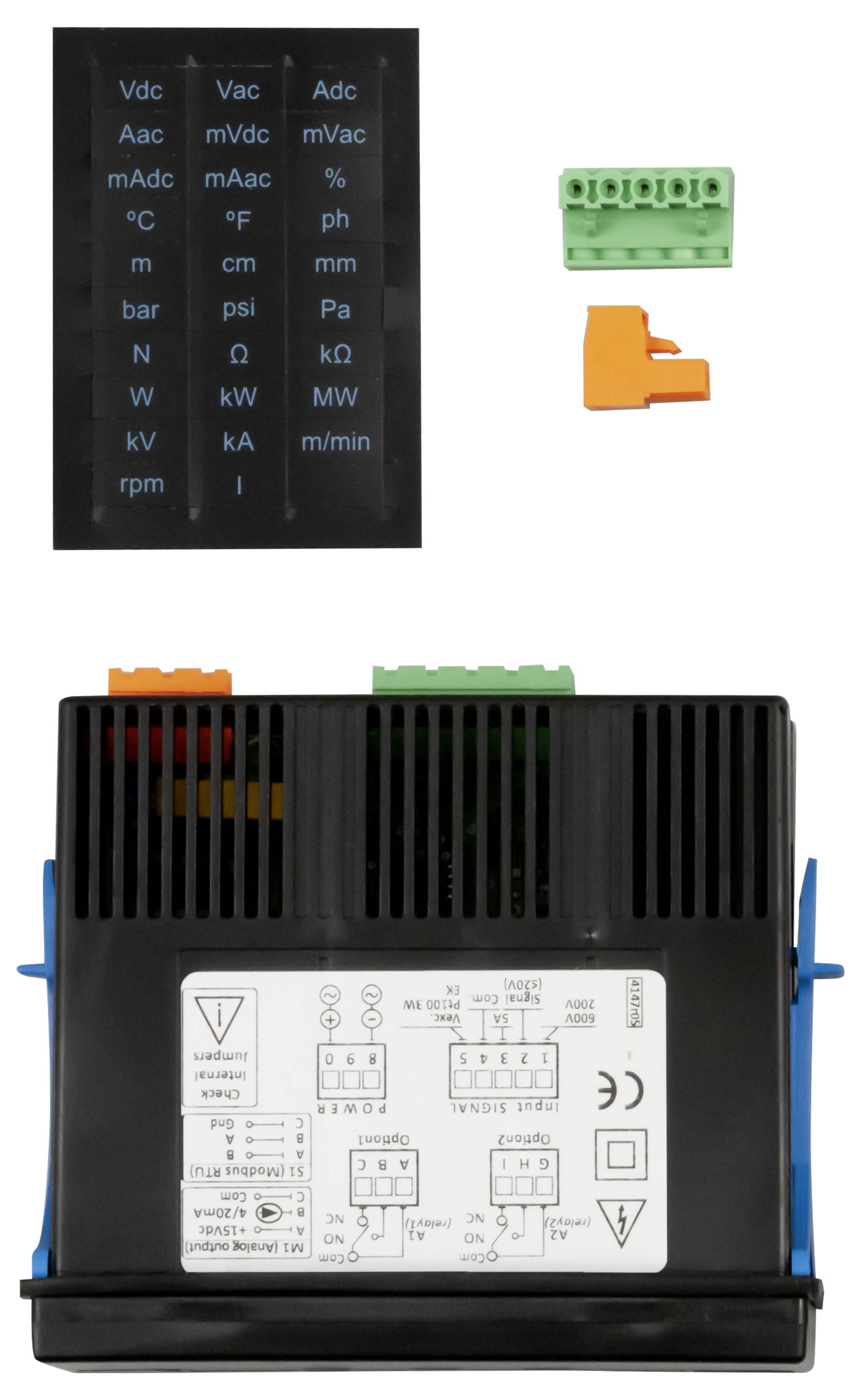

Digitální panelový měřák s černou přední obrazovkou, popisky kabeláže, zeleným konektorovým blokem a oranžovým klipem, zobrazený s diagramem rozvržení zadních svorek.

1/4

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 845,00 Kč / kus)

5 845,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Vestavný měřicí přístroj

Technické parametry

Vstup 2, 3 vodiče PT100, PT500, PT1000, Ni100, Ni200, Ni1000 Termočlánky typu k, J, E, N, L, R, S, B, T, C Potenciometr: 500... 20 kΩ Odpor: 5k... 50 kΩ Procesní signály: 4... 20 mA, 0... 10 V Frekvence: 0... 100 Hz DC napětí 60 mV, 200 mV 2 v, 20 v, 200 v, 600 V. DC proud: 20 mA, 5 A. AC NAPĚTÍ 2 V, 20 V, 200 V, 600 V. AC proud: 20 mA, rychlost měření 5 a 3 za sekundu Rozlišení: 16 bitů Přesnost 0,1 % Vnitřní odpor Měření napětí 1 MΩ Měření proudu 12 Ω Měřítko 21 bodů Zobrazení 4-místného 7-segmentového LED displeje, tříbarevný Rozsah zobrazení: -1999 ... 9999 Výstupy relé, anaog, Seriel s volitelnými výstupními kartami Okolní teplota V provozu: 0 °C... 55 °C Skladování: -20 °C +70 °C Rozměry digitálního displeje 96 mm x 48 mm x 91 mm Velikost otvoru v panelu 92 mm x 45 mm (podle DIN) Napájecí napětí 18... 265 V AC/DC Ochrana přední strany: IP 65 Hmotnost: 200 g Montážní klipy se svorkami, elektrické připojení přes svorkovnici digitální ukazatel robustní plastové pouzdro

Kategorie produktu: digitální ukazatel

Měřicí funkce: Napětí

Typ: PCE-DPD-U

Rozsah měření (max.): 600 V

Montážní šířka: 92 mm

Displej (counts): 9999

Montážní výška: 45 mm

Rozm.: (d x š x v) 96 x 48 x 91 mm

Vlastnosti: dvojitá stupnice

Šířka: 48 mm

V: 91 mm

Délka: 96 mm

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452393 PCE Instruments PCE-DPD-U digitální ukazatel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452393 PCE Instruments PCE-DPD-U digitální ukazatel

Popis

Vestavný měřicí přístroj univerzální zobrazení pro různé signály / 4-místný / volitelné výstupní karty / modulární konstrukce / IP65 čelní měřicí přístroj je konfigurovatelný jako AC a DC voltmetr (až 600 VAC/DC), AC a DC ampérmetr (až 5 AAC/DC). Vestavný měřicí přístroj dále zobrazuje naměřené hodnoty procesních signálů (mA, v DC), termočlánků, odporových teplotních senzorů (PT, ni, PTC a NTC), odpory, potenciometr a frekvence. Vestavný měřicí přístroj lze konfigurovat pomocí předních tlačítek. Vestavný měřicí přístroj se zabuduje do výřezu do panelu se standardní velikostí 96 x 48 mm (1/8 DIN). Naměřená hodnota se může škálovat po 4 místech (9999 / -1999). Stejně tak je k dispozici funkce rychlého přístupu na přednastavené hodnoty alarmu, externí ovládání pro aktivaci předdefinovaných funkcí, režim Eco pro nízkou spotřebu, volitelné dvojité stupnice, 5 konfigurovatelné stupně jasu na vestavném měřicím přístroji. Jeden univerzální napájecí zdroj 18... 265 v AC/DC činí z vestavného měřicího přístroje jednoduše použitelný procesní měřič. Volitelné moduly pro výstup a ovládání (relé, analogový výstup, Modbus RTU) jsou k dispozici uživateli vestavného měřicího přístroje.

Tento text byl přeložen strojově.
