Name: PCE Instruments PCE-DPD-F2 digitální ukazatel
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

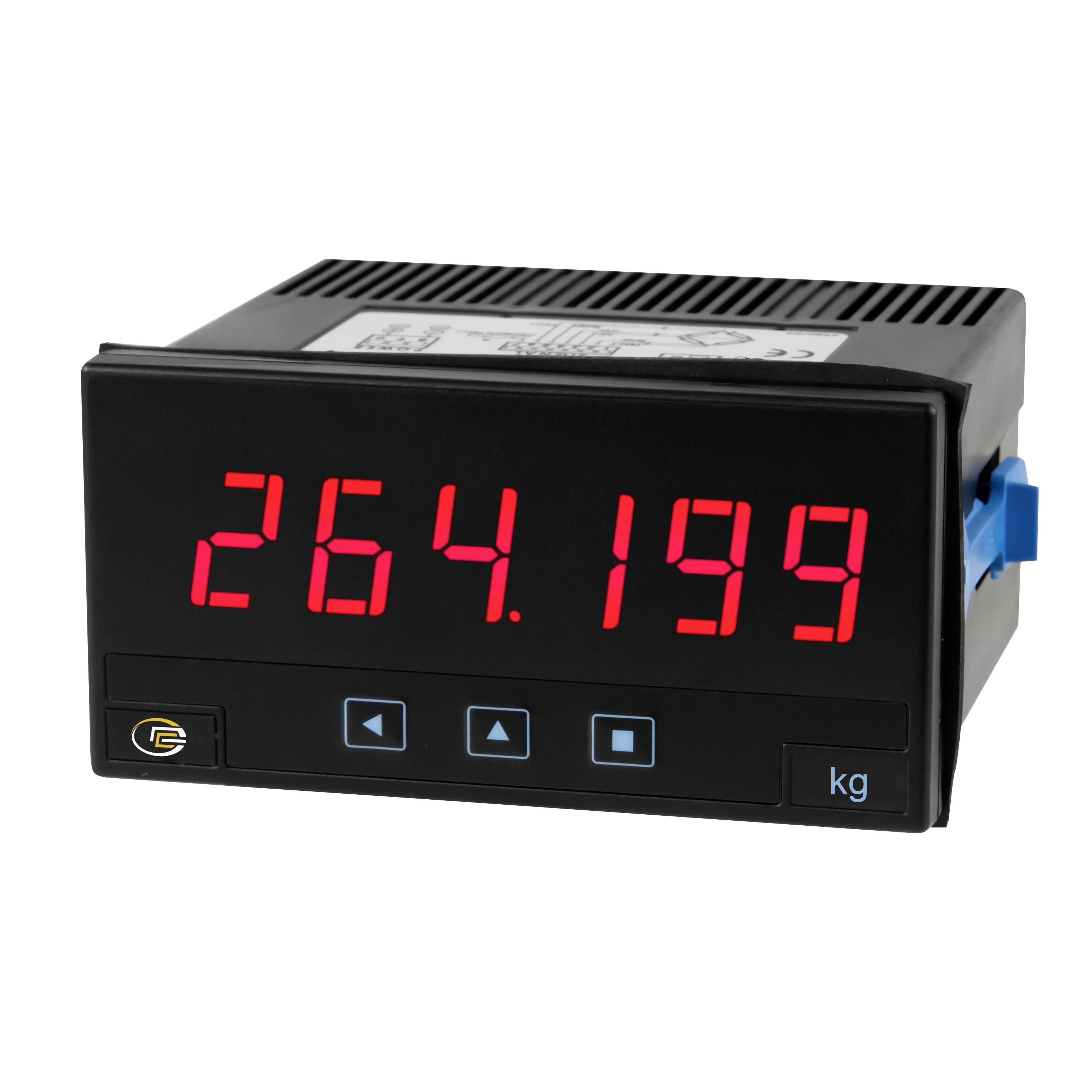

Digitální panelový měřák zobrazuje "264.199" v červených LED číslicích s jednotkou "kg" a modrými ovládacími tlačítky na černém pouzdru.

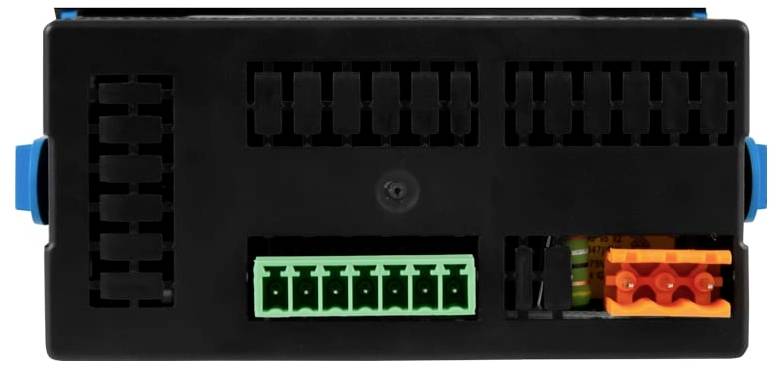

Černý elektronický řídicí modul s označenými konektorovými porty, včetně zeleného vícepinového zásuvku a oranžového zásuvku na přední straně.

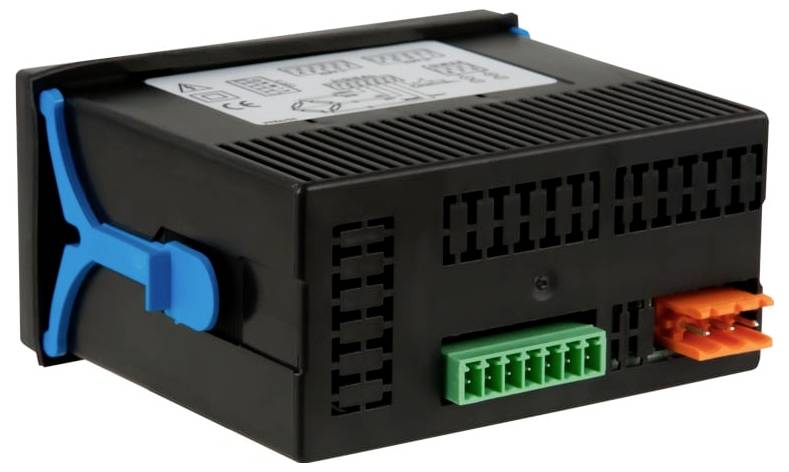

Černý elektronický řídicí modul s modrým bočním západkou a zelenými a oranžovými konektory terminálů na přední straně.

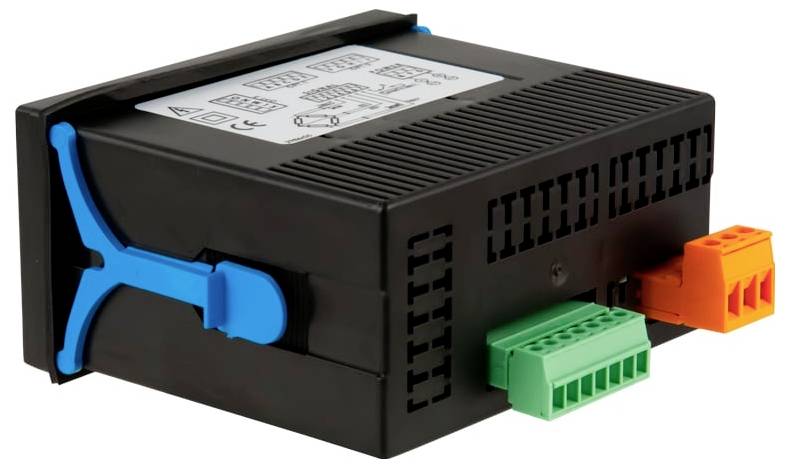

Černý elektronický řídicí modul s modrým bočním zámkem a zelenými a oranžovými konektory zásuvky, zobrazeno na bílém pozadí.

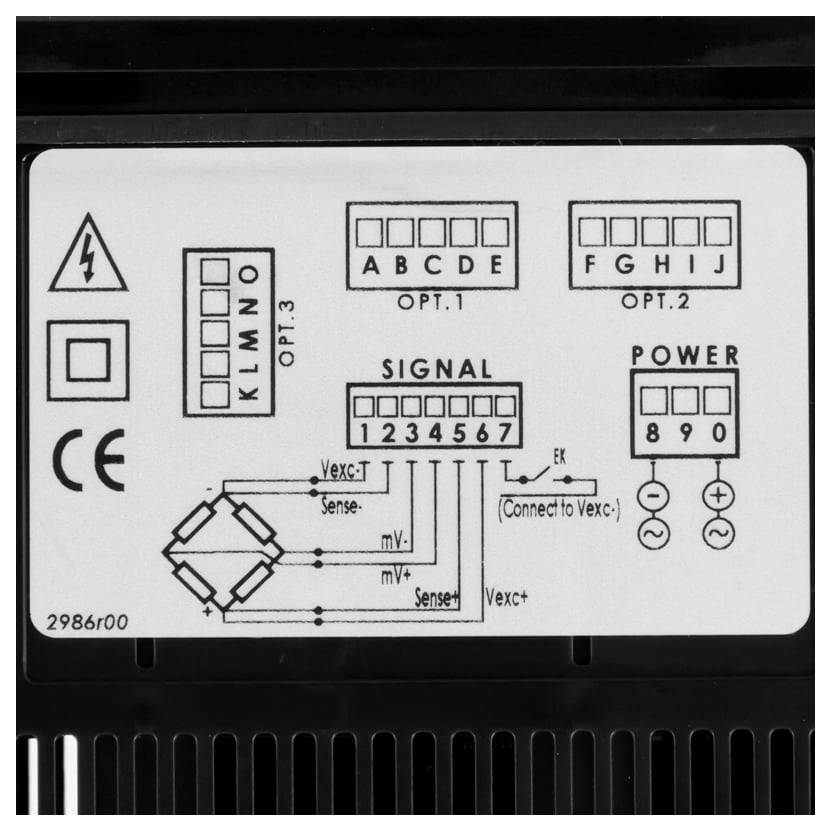

Označení diagramu elektronického modulu zobrazujícího přiřazení terminálů pro připojení OPT.1, OPT.2, OPT.3, SIGNAL a POWER.

1/5

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 6. 11.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 529,00 Kč / kus)

9 529,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Indikace síly

Technické parametry

Rozsah vstupního signálu Přesnost při 25 °C. Citlivost v mV/ v při 5 V. Citlivost v mV/v při 10 V. 0 – 100 mV DC ± 0,05 % MB 20 mV/V. 10 mV/V. 0 – napájení 18 - 30 mV DC ± 0,05 % MB 6 mV/V. 3 mV/V. 0 – 20 mV/DC ± 0,05 % MB 4 mV/V. 2 mV/V. 0 – 15 mV DC ± 0,05 % MB 3 mV/V. 1,5 mV/V. 0 – 10 mV DC ± 0,05 % MB. 2 mV/V. 1 mV/V. 0 – 5 mV DC ± 0,05 % MB. 1 mV/V. 0,5 mV/V. Maximální vstupní napětí 30 v ve všech rozsazích měření Napájecí napětí měřicích článků 5 v nebo 10 V. Maximální proud: 140 mA Maximální počet měřicích článků (při 350 Ω měřicích článcích jinak max. 140 mA) 5 v napájení: 1... 8 měřicí články 10 v napájení: 1... 4 měřicí články Indikace 6-místného 7-segmentového LED displeje Jednotky (použitelné uživatelem) g, kg, t, počítače, mg, Lb, N, KN Barva: červená Velikost číslic 14 mm Rozsah zobrazení -199999... 999999 Desetinná čárka nastavitelná za každou zobrazovanou číslici Zobrazení podtržení a přetržení Rychlost měření (nastavitelná) / reakční doba 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms Ukazatel rychlosti aktualizace 16 Hz Elektrické přípojky Spoje šroubů 1 ... 2,5 mm² Napájení 11... 60 V DC / 24/48 V AC Příkon max. 1 W bez výstupních karet Max. 4 W s výstupními kartami Ochrana čela: IP65 Montážní výřez do panelu Velikost otvoru v panelu 92 x 44 mm Rozměry 96 x 48 x 91 mm Hmotnost: cca 150 g Provozní teplota 0... 50 °C Skladovací teplota -20... 70 °C Doba ohřevu cca 15 minut

Kategorie produktu: digitální ukazatel

Rozsah měření (min.): 0 V

Typ: PCE-DPD-F2

Rozsah měření (max.): 30 V

Technologie displeje: LED

Displej (counts): 999999

Rozm.: (d x š x v) 91 x 96 x 48 mm

Hmotnost: 150 g

Osvětlení displeje: červené

Montážní hloubka: 91 mm

Barva: červená

Šířka: 96 mm

V: 48 mm

Délka: 91 mm

Rozhraní: šroubová svorka

Výška číslic: 14 mm

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452776 PCE Instruments PCE-DPD-F2 digitální ukazatel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452776 PCE Instruments PCE-DPD-F2 digitální ukazatel

Popis

Siloměr PCE-DPD-F2 pro tenzometry s mV/v / modulární výstupní karty / 230 digit LED displej / 24 v nebo 6 v napájení, vestavný ukazatel se používá k zobrazení síly a hmotnosti, které senzory síly a vážící články jsou určeny tenzometrem. Výstupní signál měřicího článku přitom nehraje roli, protože zobrazení DMS umožňuje zobrazit správnou hmotnost na základě nastavené citlivosti v mV/V. Zobrazení DMS zobrazuje naměřené hodnoty na 6-místném LED displeji. Rozsah měření by se tak mohl teoreticky pohybovat mezi -199999... 999999. V závislosti na požadovaném a nastaveném škálování lze na montážní indikaci aplikovat odpovídající nálepku jednotky. DMS ukazatel může přímo napájet připojený měřicí článek tenzometry. Napájecí napětí je volitelné mezi 5 v a 10 V. V závislosti na zvoleném napětí lze k digitálnímu displeji DMS připojit až 8 nebo 4 silové nebo vážící články. Zvláštností tohoto digitálního displeje pro mV/v je modulární koncept výstupu. K dispozici jsou různé, vyměnitelné výstupní karty podle způsobu použití.

Tento text byl přeložen strojově.
