PCE Instruments PCE-CL 20 detektor kabelů sledování kabelů

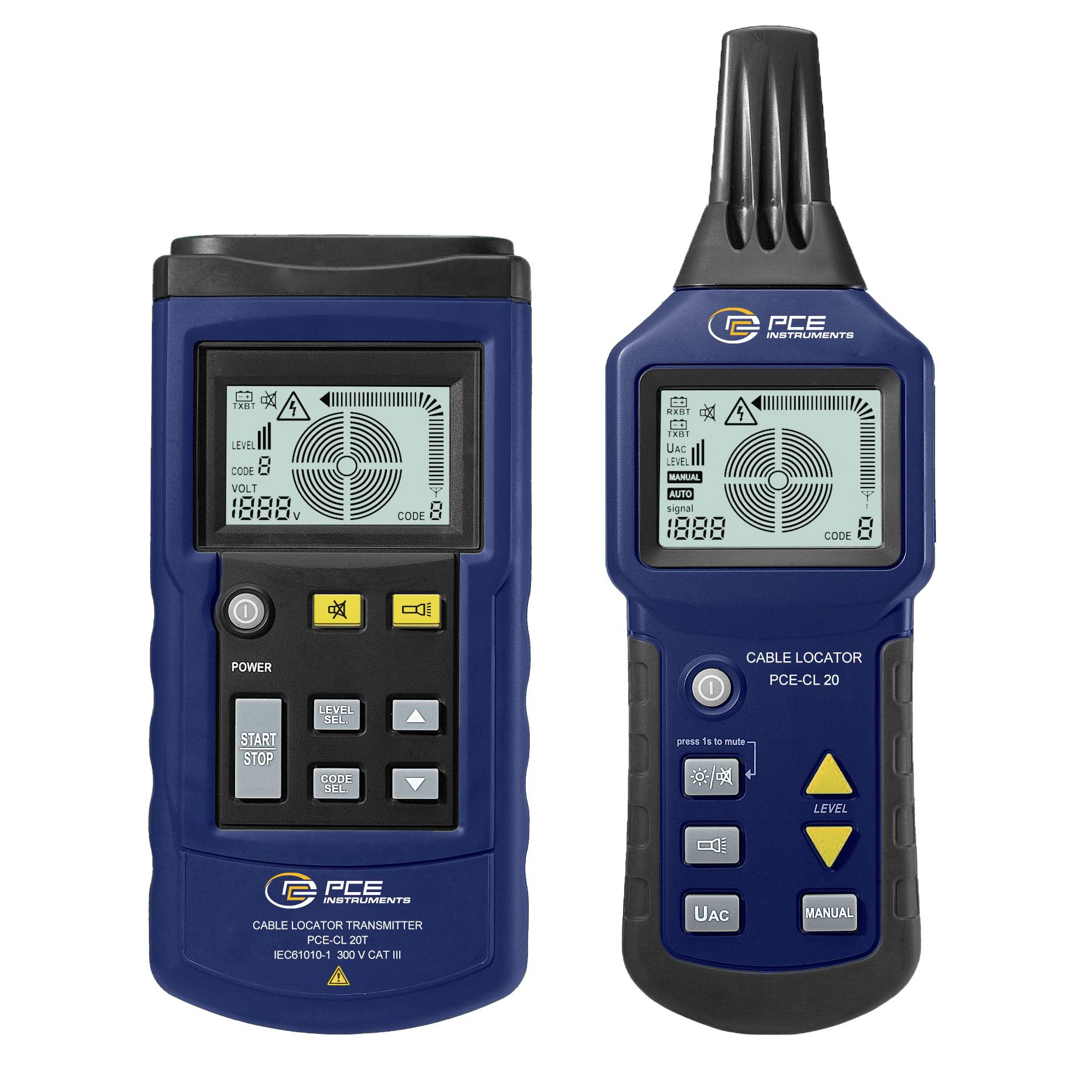

Dva modré detektory kabelů PCE Instruments zobrazené vedle sebe, vysílač na levé straně a přijímač lokátoru na pravé straně s LCD displeji a ovládacími tlačítky.

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

20 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 789,26 Kč / kus)

6 789,26 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Lokalizátor elektrického vedení PCE-CL 20

Funkce osvětlení na obou zařízeních
Podsvícení na přijímačovou jednotku
Akustický signál při detekci vedení
Snadná detekce zkratů
Ruční nastavení citlivosti
Zemnící tyč je součástí dodávky

Technické parametry

Výstupní signál: 125 kHz Externí rozsah detekce napětí DC 12... 400 V ± 2,5 % AC 12... 400 V (50... 60 Hz) ±2,5 % Displej: LCD Maximální napětí max. 400 v AC/DC Kategorie přepětí CAT III 300 V Stupeň znečištění 2 Napájení 9 v baterií Spotřeba proudu (minimální napětí) cca 31 mA Spotřeba proudu (maximální napětí) cca 115 mA Pojistka F 0,5 a 500 v, 6,3 x 32 mm Provozní podmínky 0 … 40 až +40 °C, relativní vlhkost < 80 % Skladovací podmínky -20... +60 °C, rel. Vlhkost < 80 % Rozměry 190 x 89 x 42,5 mm Hmotnost cca 420 g (vč. Baterií) Technická specifikace k vyhledávače vedení (přijímač) Hloubka detekce závisí na materiálu a příslušné aplikaci 1pólové použití cca 0... 2 m 2pólové použití cca 0... 0,5 m Jednoduché kruhové koleje do 2,5 m. Rozpoznání mřížového napětí cca 0... 0,4 m Displej: LCD Napájení: 6 x baterie AAA 1,5 V. Spotřeba proudu (minimální napětí) cca 32 mA Spotřeba proudu (maximální napětí) cca 89 mA Okolní podmínky 0... 40 až +40 °C, relativní vlhkost < 80 % Skladovací podmínky -20... +60 °C, rel. Vlhkost < 80 % Rozměry 241,5 x 78 x 38,5 mm Hmotnost cca 350 g (vč. Baterií)

Kategorie produktu: detektor kabelů

hledač vedení - funkce: sledování kabelů

Optický ukazatel: Ano

Zvuková signalizace: Ano

Displej: LCD

Rozm.: (d x š x v) 190 x 89 x 42 mm

Hmotnost: 420 g

Provozní napětí: 9 V

Údaje o hmotnosti: vysílač/přijímač

Kategorie měření: CAT III 300 V

Šířka: 89 mm

V: 42 mm

Délka: 190 mm

Typ: PCE-CL 20

Ke stažení

List technických údajů

List technických údajů 2452309 PCE Instruments PCE-CL 20 detektor kabelů sledování kabelů

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452309 PCE Instruments PCE-CL 20 detektor kabelů sledování kabelů

Popis

Lokalizátor kabelů PCE-CL 20 pro jednopólové nebo dvoupólové použití / funkce žárovky na obou přístrojích / podsvícený displej na přijímači / pro testování proudových obvodů a vedení / přesná lokalizace zkratů elektrického vedení PCE-CL 20 umožňuje míchání elektrických vedení bez napětí a napětí. Detektor rozpozná kromě elektrických kabelů také plynové a vodní vedení, které se nacházejí ve zdi nebo na zemi. Detektor umožňuje vyhledávače kabelů zkraty a pojistky. To je důvodem, proč hledač kabelů je vhodný pro prozkoumání vhodné stěny před vrty, aby se zajistilo, že kabely nejsou přivedeny. Detektor kabelů se skládá ze dvou samostatných zařízení. Jednou je přijímací jednotka a druhý vyhledávač kabelů je dodáván s generátorem signálu. Chcete-li pracovat i v temném prostředí, jsou obě zařízení od vyhledávače kabelů vybavena funkcí osvětlení. Pro perfektní osvětlení zajišťují na obou zařízeních tři LED diody. Kromě světelné funkce má přijímač také možnost aktivovat podsvícení displeje.
