Name: PCE Instruments instalační tester, Norma VDE 0100, PCE-ITE 55A, EN a DE menu
Brand: PCE Instruments
SKU: 3192922

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-ITE 55A

Multifunkční měřicí přístroj pro testování elektrické bezpečnosti podle EN 61557 a DIN VDE0100
Instalační tester s popruhem
Rychlá kontrola pevně instalovaného zařízení
Izolační odpor
Impedance chybné smyčky
Možnost zapnutí testovacího napětí a poruchového proudu
Menu v němčině a angličtině
RCD typ a a AC
Impedance vedení a chybové smyčky
Zkouška průchodnosti
Napětí, točivého pole a frekvence
Kontrola EV nabíjecích stanic s volitelným zkušebním adaptérem
Vč. Zkušebních kabelů

Technické parametry

Střídavé napětí AC
Rozsah měření 0 v... +550 V
Rozlišení 1 V.
Přesnost: ±2 % naměřené hodnoty + 2 číslice)
Izolační odpor
Zkušební napětí DC 50 V.
Rozsah měření 0,1 M Ω... 80 AŽ +80 M Ω
Rozlišení 0,001 MΩ (0.100... Návrh 1.999)
0,01 MΩ (2.00... Návrh 80.00)
Přesnost: ±5 % naměřené hodnoty + 3 digitů)
Izolační odpor
ZKUŠEBNÍ NAPĚTÍ DC 100 V, 250 V.
Rozsah měření 0,1 M Ω... +199,9 M Ω
Rozlišení 0,001 MΩ (0,100... Návrh 1,999)
0,01 MΩ (2,00... Návrh 99,99)
0,1 MΩ (100,0... Návrh 199,9)
Přesnost: ±5 % naměřené hodnoty + 3 digitů)
Izolační odpor
ZKUŠEBNÍ NAPĚTÍ DC 500 V, 1000 V.
Rozsah měření 0,1 M Ω... +199,9 M Ω
Rozlišení
0,001 MΩ (0,100... Návrh 1,999)
0,01 MΩ (2,00... Návrh 99,99)
0,1 MΩ (100,0... Návrh 199,9)
Přesnost: ±2 % naměřené hodnoty + 3 digitů)
Izolační odpor
ZKUŠEBNÍ NAPĚTÍ DC 500 V, 1000 V.
Rozsah měření +200 M Ω... +999 M Ω
Rozlišení 1 MΩ
Přesnost: ±10 % měřicího rozsahu
Zkouška průchodnosti
Rozsah měření 0,1 Ω... 20 Ω
Rozlišení 0,01 Ω
Přesnost: ±3 % naměřené hodnoty + 3 digitů)
Zkouška průchodnosti
Rozsah měření +20 Ω... 1999 Ω
Rozlišení 0,1 Ω (20,0 Ω... 99,9 Ω)
1 Ω (100 Ω... 1999 Ω)
Přesnost: ±5 % naměřené hodnoty
Impedance
Rozsah měření 0,25 Ω... 99 Ω
Rozlišení 0.01 Ω (0,20... Návrh 19,99)
0.1 Ω (20,0... Návrh 99,9)
1 Ω (100... Návrh 9999)
Přesnost: ±5 % naměřené hodnoty + 5 digitů)
Měření frekvence
Rozsah měření +10 Hz... +499,9 Hz
Rozlišení 0,1 Hz
Přesnost: ±0,2 % + 1 digit
Displej s barevným TFT displejem
Velikost displeje 3,3"
Norma (normy) EN61557, DIN VDE 0100
Doba provozu 15 h.
Automatické vypnutí nastavitelné 0.5... 60 min.
Automatické vypnutí lze deaktivovat
RCD Testovací proud charakteristika a, AC
RCD spouštěcí proud 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
RCD referenční doba 0... 500 ms
Stykové napětí 0... 99.9 V
Jazyk menu: Němčina, angličtina
Třída ochrany (přístroj) IP42
Napájení bateriemi, síťový adaptér
Hmotnost 1300 g
Hmotnost přístroje je 1750 g.
Hmotnost přístroje je součástí dodávky a přebalené balení po 1930 g.
Rozměry (D x Š x v) 250 x 135 x 107 mm
Provozní podmínky 0 … 40 °C , 95 % r.F.
Skladovací podmínky -10... 70 °C , 90 % r.F.

Kategorie produktu: instalační tester

: bez certifikátu

Kategorie měření: CAT II 600 V
CAT IV 300 V

Rozm.: (d x š x v) 250 x 135 x 107 mm

Hmotnost: 1300 g

: IP42

Rozsah měření VDE: odpor
frekvence
impedance vedení
izolační odpor
napětí
Impedance chybné smyčky
odpor ochranného vodiče
smyčková impedance
proud ochranného vodiče

Norma DIN: DIN VDE 0100
DIN EN 61557

Displej: LCD

Přesnost: 2 %

Šířka: 135 mm

V: 107 mm

Délka: 250 mm

Průběh zkoušky: automatický

Napájení VDE: na baterie
napájení z el. sítě

Paměť (VDE): ne

Typ: PCE-ITE 55A

Norma VDE: 0100

Vlastnosti: RCD/FI test
Test zařízení PV

Ke stažení

List technických údajů

List technických údajů 3192922 PCE Instruments instalační tester, Norma VDE 0100, PCE-ITE 55A, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3192922 PCE Instruments instalační tester, Norma VDE 0100, PCE-ITE 55A, EN a DE menu

Popis

Tester instalací je multifunkční měřicí přístroj vhodný pro testování elektrické bezpečnosti podle norem EN 61557 a DIN VDE 0100. Nabízí mnoho funkcí, které jsou speciálně navrženy pro kontrolu a vyhodnocování elektrických instalací. Tester instalací může provést přesné měření izolačního odporu mezi částmi pod proudem a uzemněním. Se speciálními funkcemi pro proudové spínače RCD můžete efektivně testovat jak typ a, tak i AC. To zajišťuje řádné fungování těchto základních ochranných zařízení.

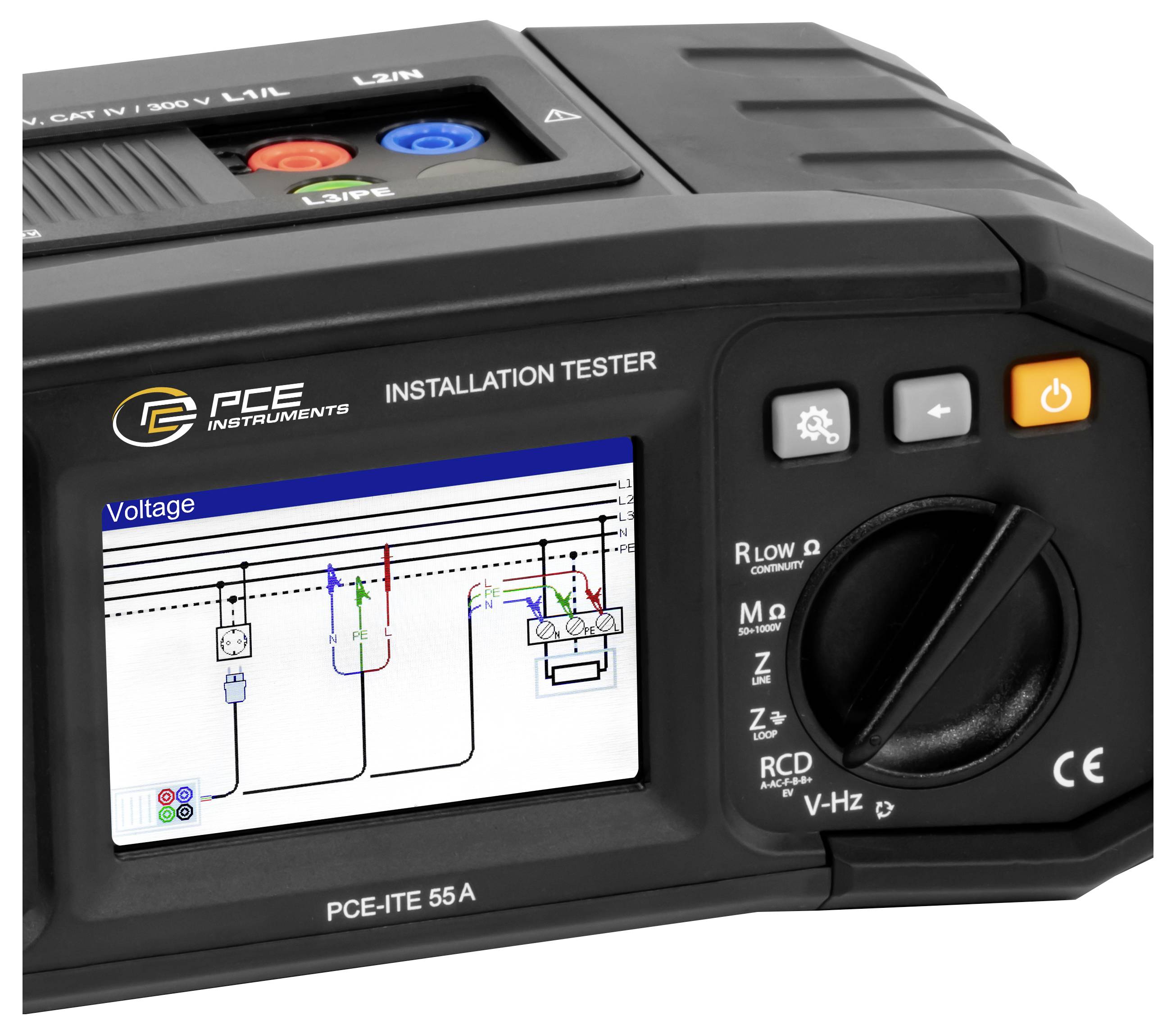

Tester instalací umožňuje rychlé a přesné měření odporu smyčky, aby bylo zajištěno, že v případě chybového proudu bude k dispozici dostatečný odpor pro bezpečné vypnutí. Měření odporu ochranného vodiče navíc umožňuje kontrolu kontinuity vodičů a přípojek. Grafické znázornění zapojení pomáhá obsluze správně provádět měření.

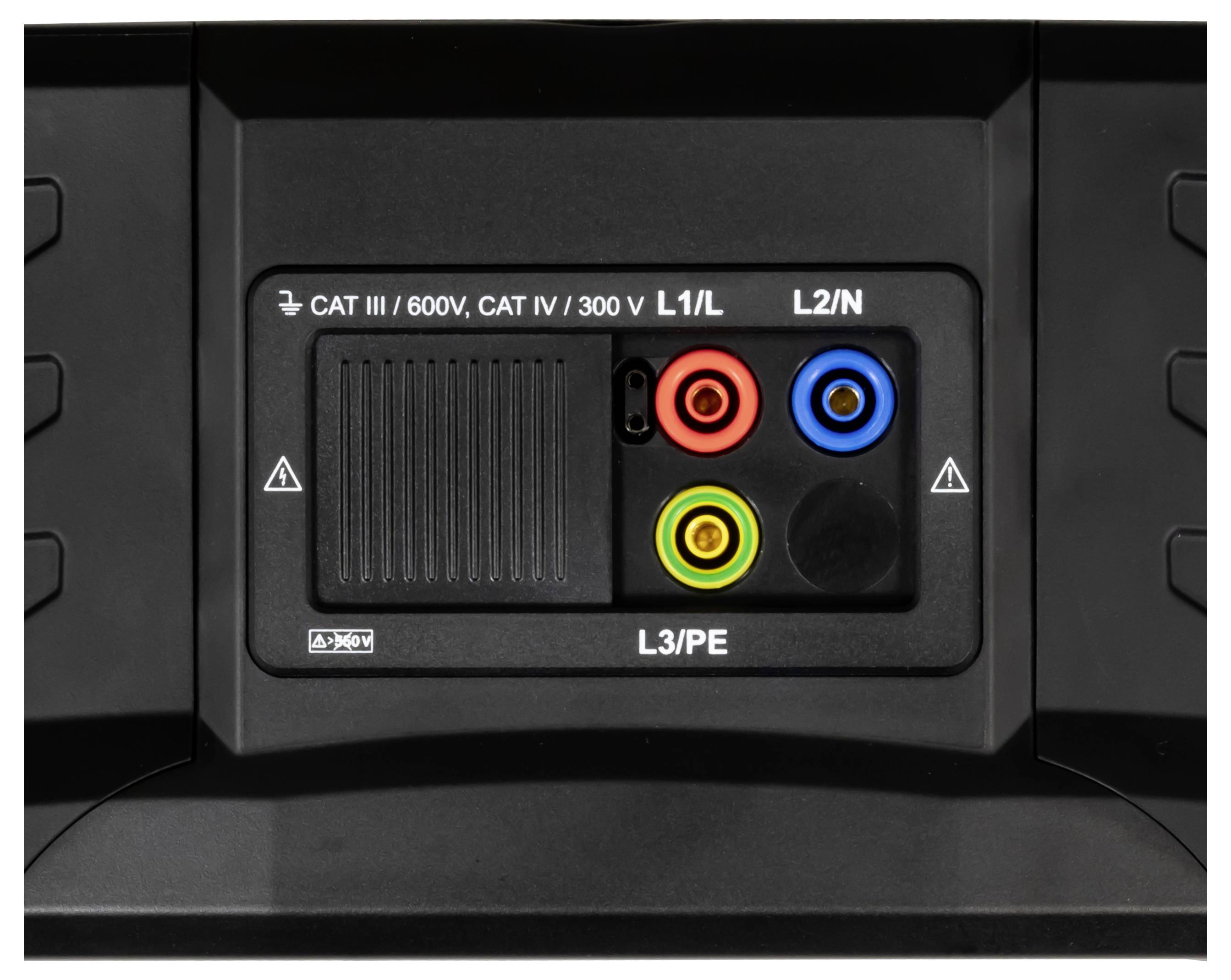

Jas displeje lze nastavit ve 4 stupních. Nastavitelný tón alarmu varuje při chybách nebo překročení mezní hodnoty. S nastavitelným časem vypnutí testeru instalací lze zabránit nechtěnému vybití baterií. Přístroj je dodáván s testovacími kabely, které splňují specifické požadavky CAT Cat III / 600 v a Cat IV / 300 V.

Tester instalací nabízí uživatelsky příjemné rozhraní, jasné zobrazovací prvky a odolnou konstrukci, která uspokojí požadavky v různých prostředích. Dodržování mezinárodních norem zajišťuje bezpečné a spolehlivé hodnocení elektrických instalací dle nejvyšších průmyslových standardů.
S našimi volitelnými EVSE zkušebními adaptéry můžete provádět také zkoušky wallboxů a nabíječkách elektrických vozidel.

Tento text byl přeložen strojově.

Obsah balení

1x instalační tester PCE-ITE-ITE 55A
1x testovací kabel pro zásuvky EU-Schuko
3 x zkušební kabel 1 m

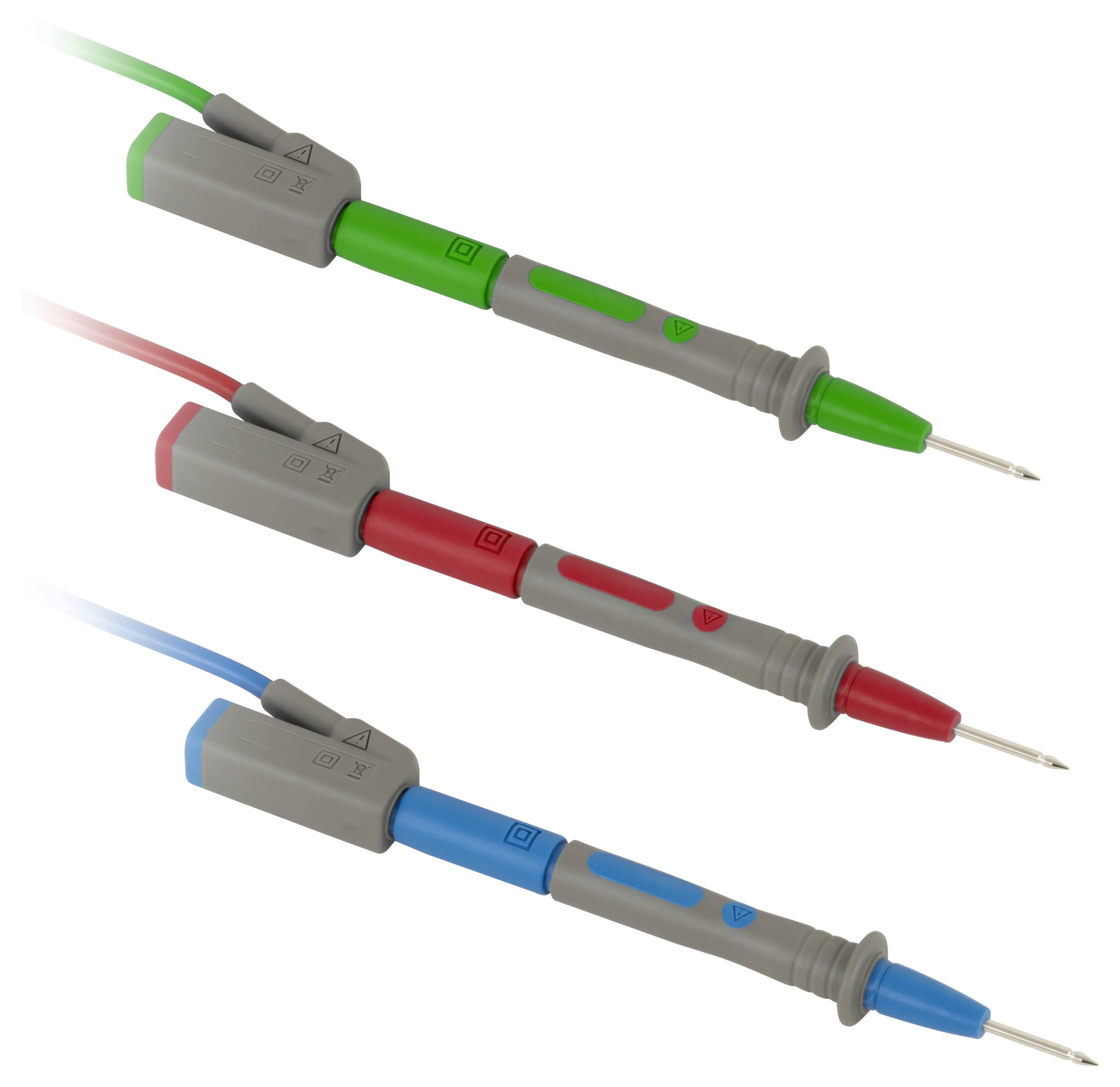

3x zkušební hrot

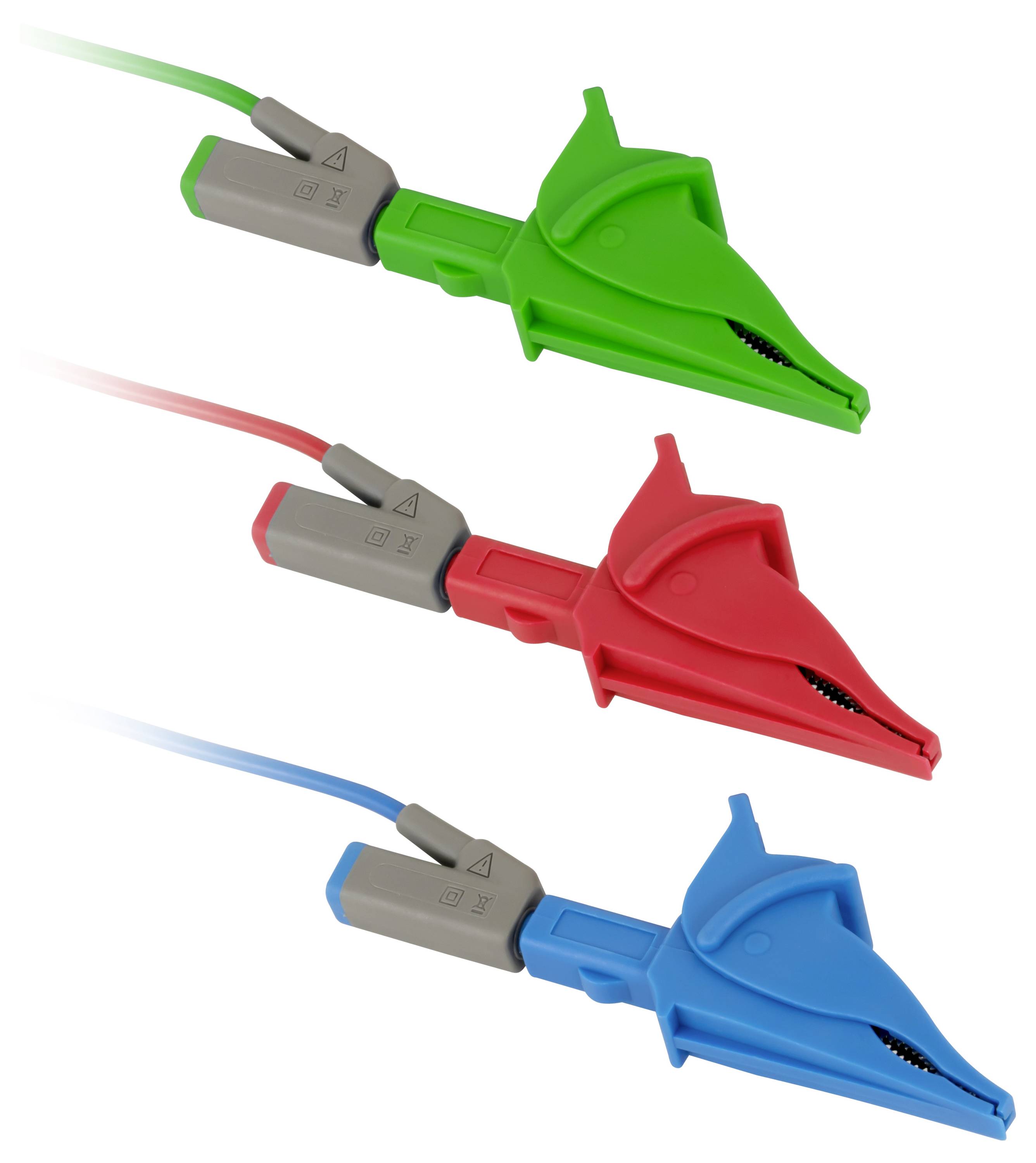

3 x krokosvorka
1x popruh
6 x baterie AA 1,5 V.
1x protokol o tovární kalibraci
.

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.

Popis

Tester instalací je multifunkční měřicí přístroj vhodný pro testování elektrické bezpečnosti podle norem EN 61557 a DIN VDE 0100. Nabízí mnoho funkcí, které jsou speciálně navrženy pro kontrolu a vyhodnocování elektrických instalací. Tester instalací může provést přesné měření izolačního odporu mezi částmi pod proudem a uzemněním. Se speciálními funkcemi pro proudové spínače RCD můžete efektivně testovat jak typ a, tak i AC. To zajišťuje řádné fungování těchto základních ochranných zařízení.

Tester instalací umožňuje rychlé a přesné měření odporu smyčky, aby bylo zajištěno, že v případě chybového proudu bude k dispozici dostatečný odpor pro bezpečné vypnutí. Měření odporu ochranného vodiče navíc umožňuje kontrolu kontinuity vodičů a přípojek. Grafické znázornění zapojení pomáhá obsluze správně provádět měření.

Jas displeje lze nastavit ve 4 stupních. Nastavitelný tón alarmu varuje při chybách nebo překročení mezní hodnoty. S nastavitelným časem vypnutí testeru instalací lze zabránit nechtěnému vybití baterií. Přístroj je dodáván s testovacími kabely, které splňují specifické požadavky CAT Cat III / 600 v a Cat IV / 300 V.

Tester instalací nabízí uživatelsky příjemné rozhraní, jasné zobrazovací prvky a odolnou konstrukci, která uspokojí požadavky v různých prostředích. Dodržování mezinárodních norem zajišťuje bezpečné a spolehlivé hodnocení elektrických instalací dle nejvyšších průmyslových standardů.
S našimi volitelnými EVSE zkušebními adaptéry můžete provádět také zkoušky wallboxů a nabíječkách elektrických vozidel.

Tento text byl přeložen strojově.

Obsah balení

1x instalační tester PCE-ITE-ITE 55A
1x testovací kabel pro zásuvky EU-Schuko
3 x zkušební kabel 1 m
3x zkušební hrot
3 x krokosvorka
1x popruh
6 x baterie AA 1,5 V.
1x protokol o tovární kalibraci
.

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
