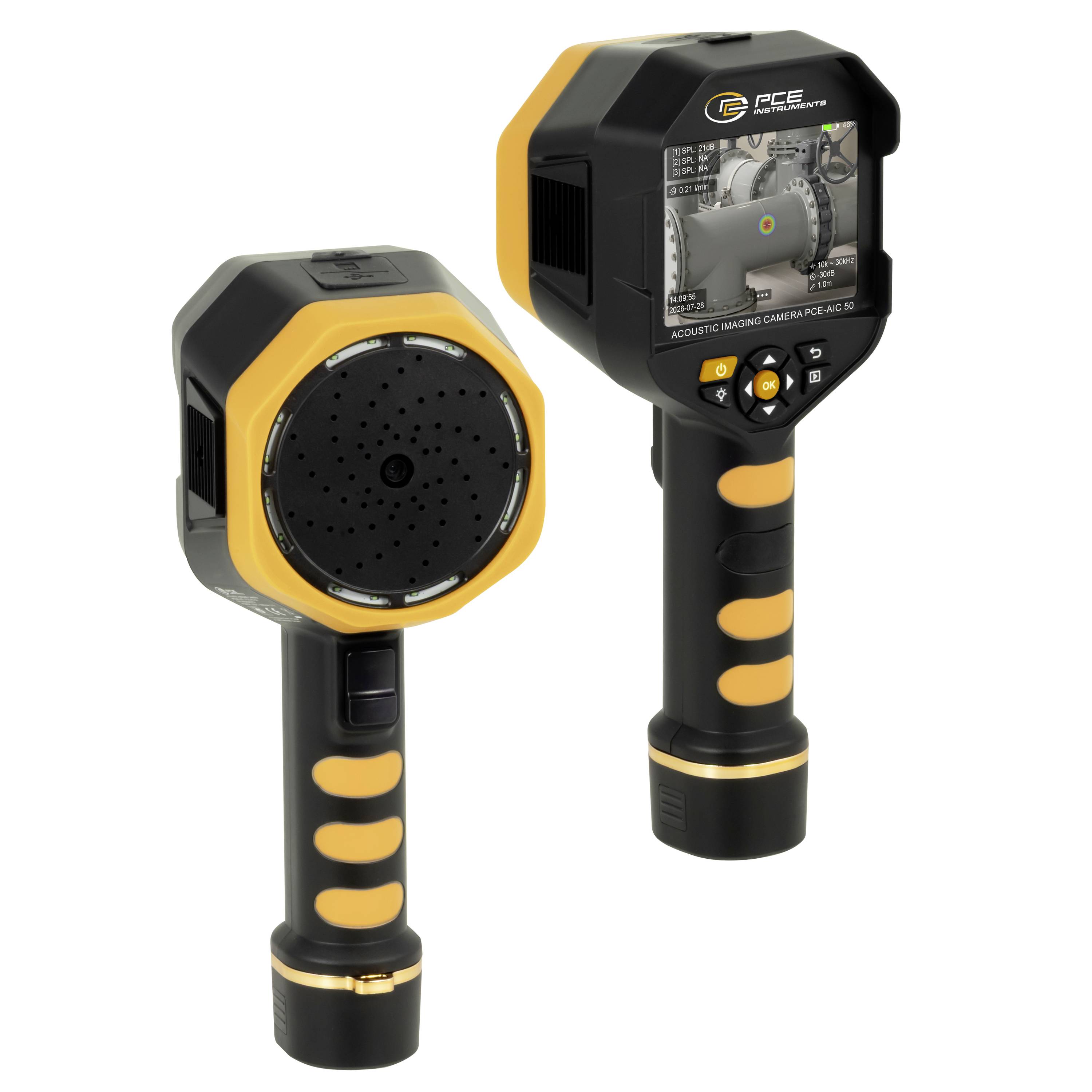

Dva pohledy na přenosnou akustickou kamera pro zobrazování s kruhovým senzorem a obrazovkou s obrázkem inspekce zařízení.

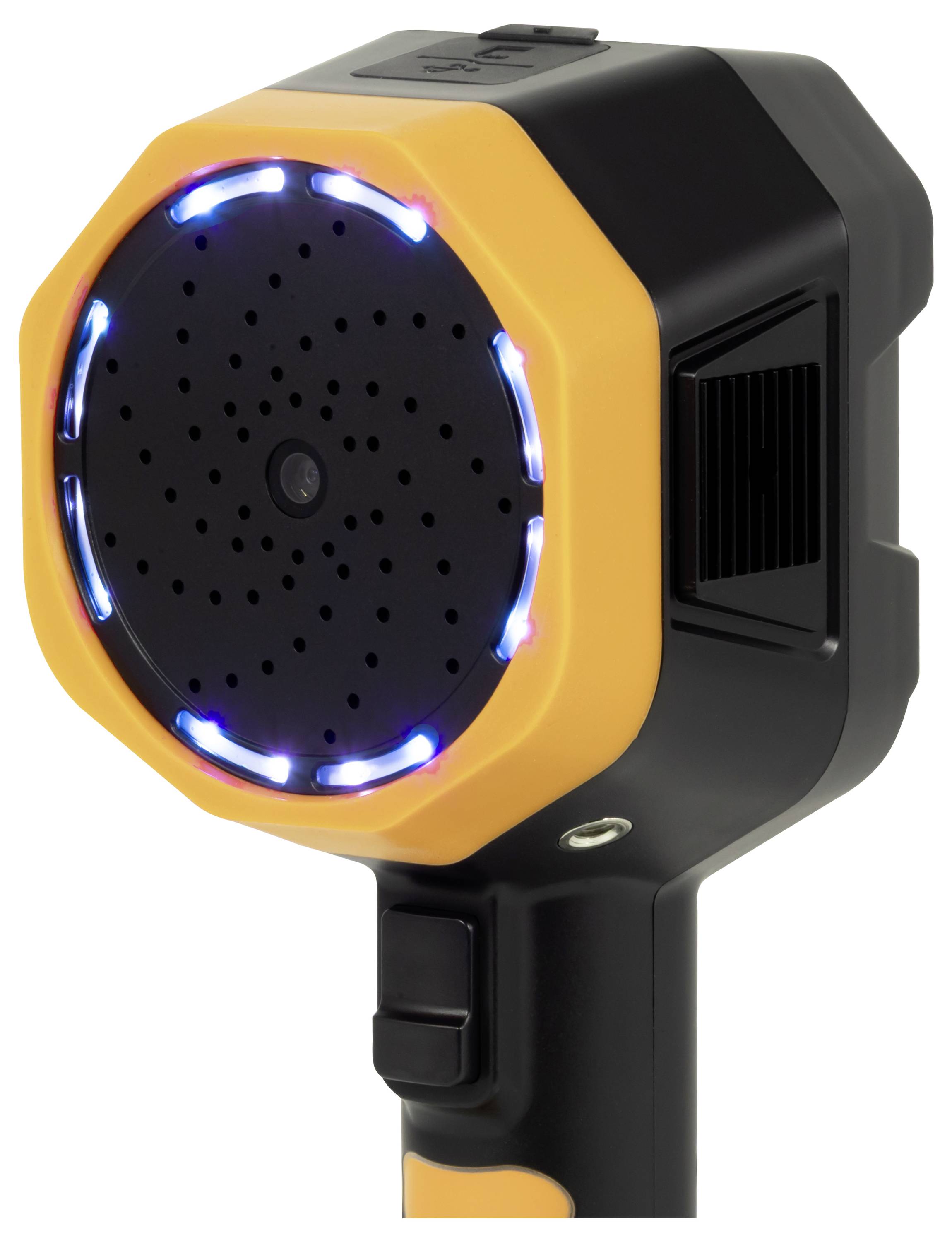

Detailní snímek ruční zařízení s kruhovou tváří reproduktoru nebo senzoru obklopenou modrými LED světly a oranžovo-černým pouzdrem.

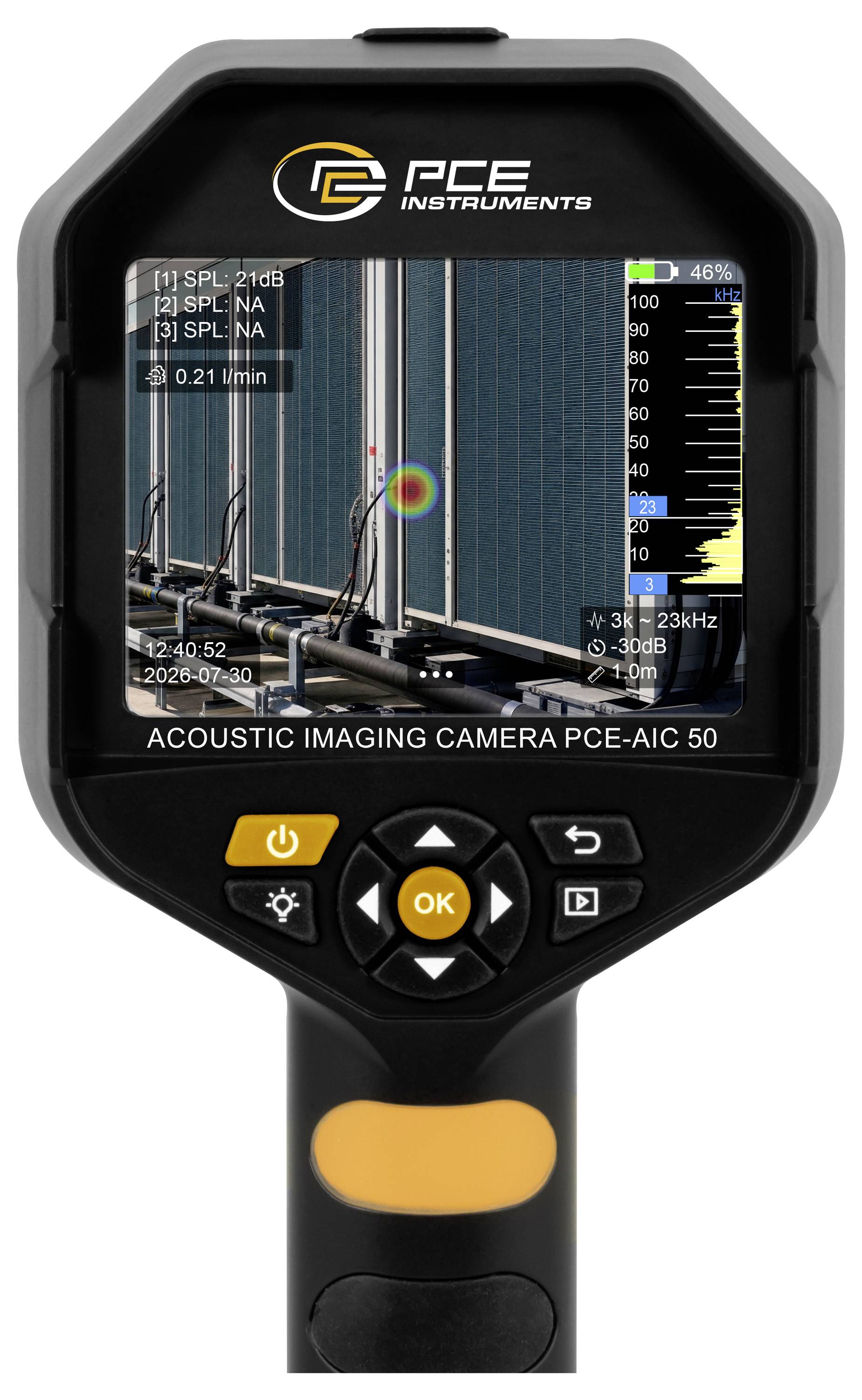

Přenosný akustický zobrazovací přístroj ICE Instruments zobrazující mapu zvuku v reálném čase s termální vizualizací, stupnicí v decibelech a detektorem horkých bodů v průmyslové scéně.

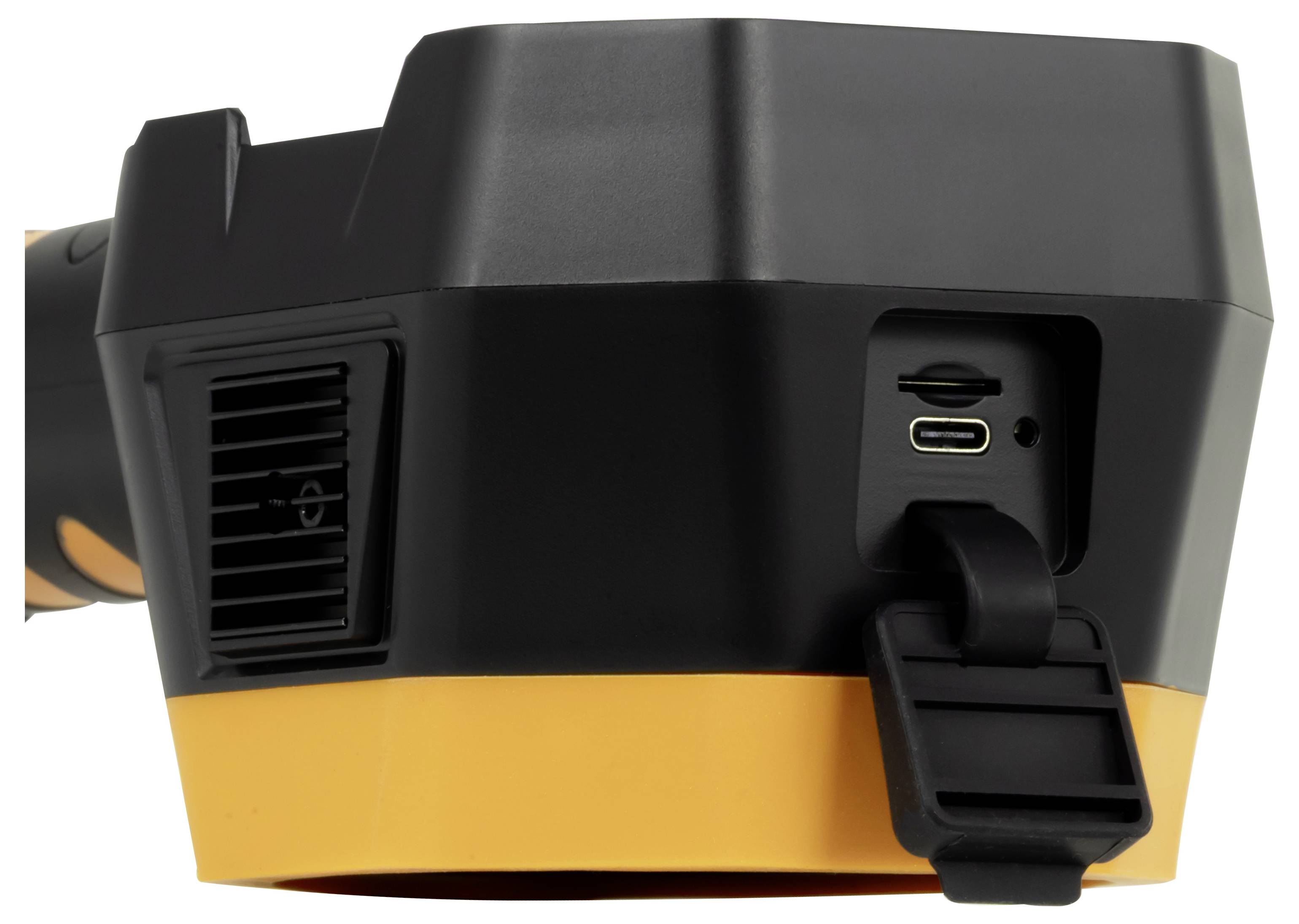

Detailní záběr na černooranžové ruční zařízení s otvorem pro ventilaci, portem USB-C a sklopným krytem na straně.

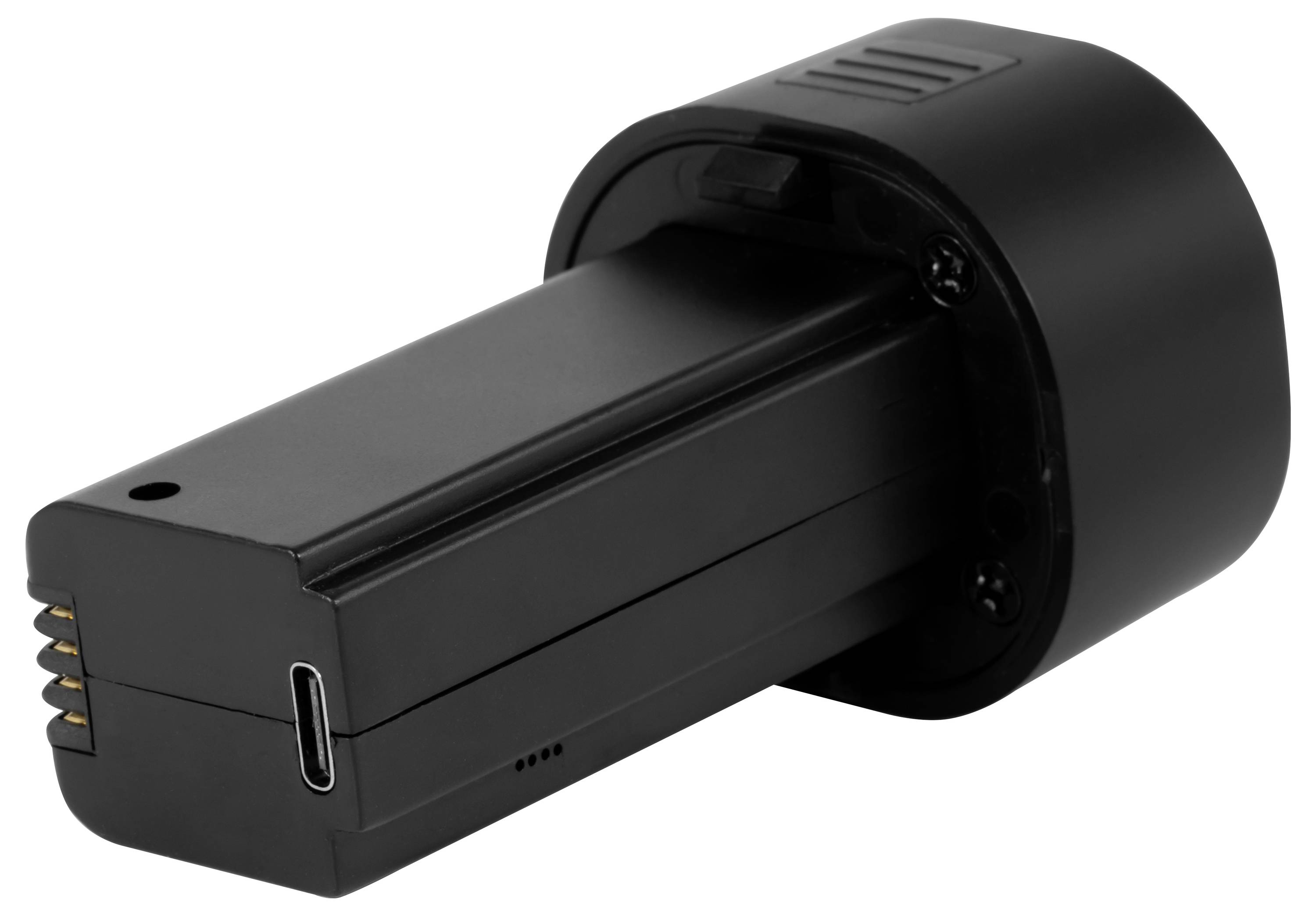

Černá nabíjecí bateriová sada s portem USB-C a exponovanými kontakty konektoru, zobrazená na bílém pozadí.

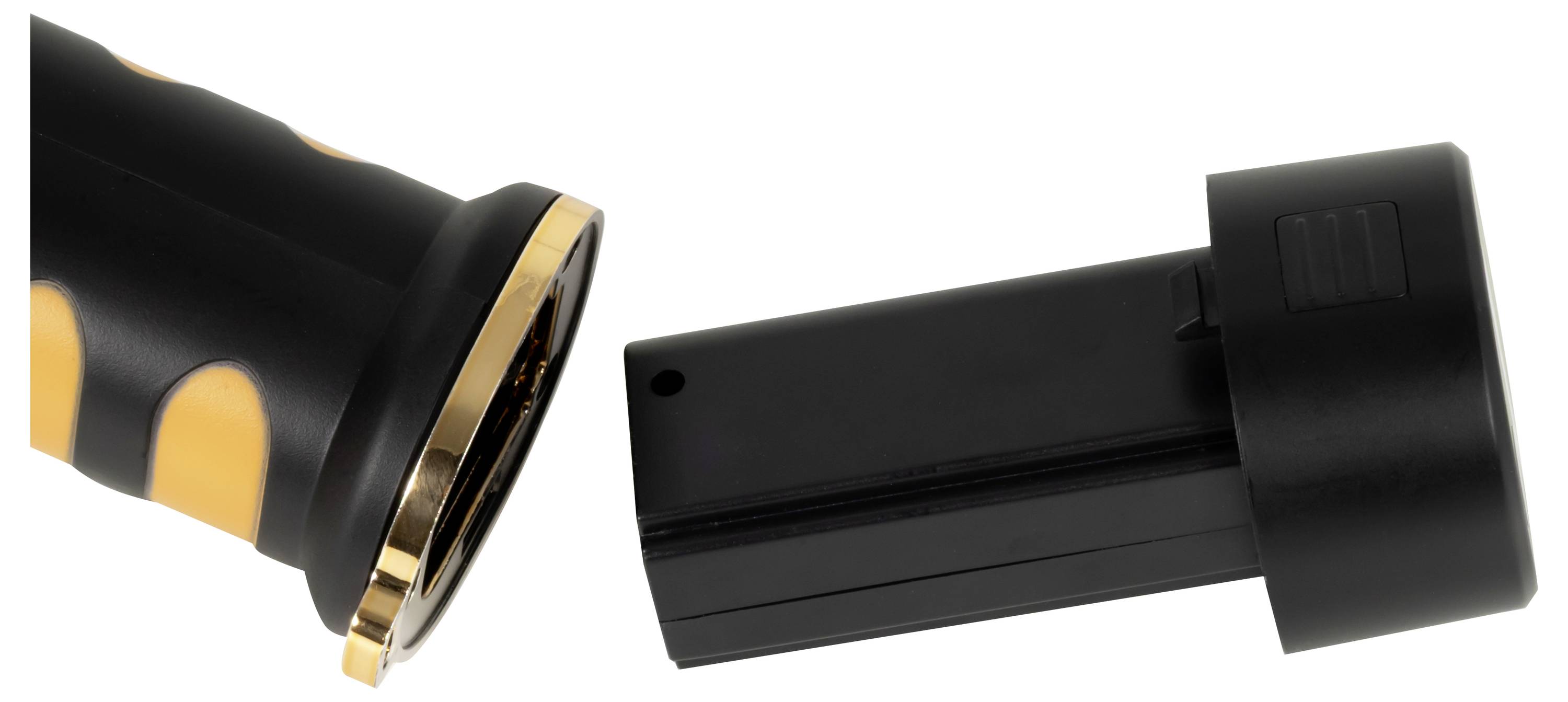

Černé tělo svítilny se zlatým akcentním kroužkem a odpojeným černým krytem/přihrádkou na baterie zobrazené ve dvou oddělených částech na bílém pozadí

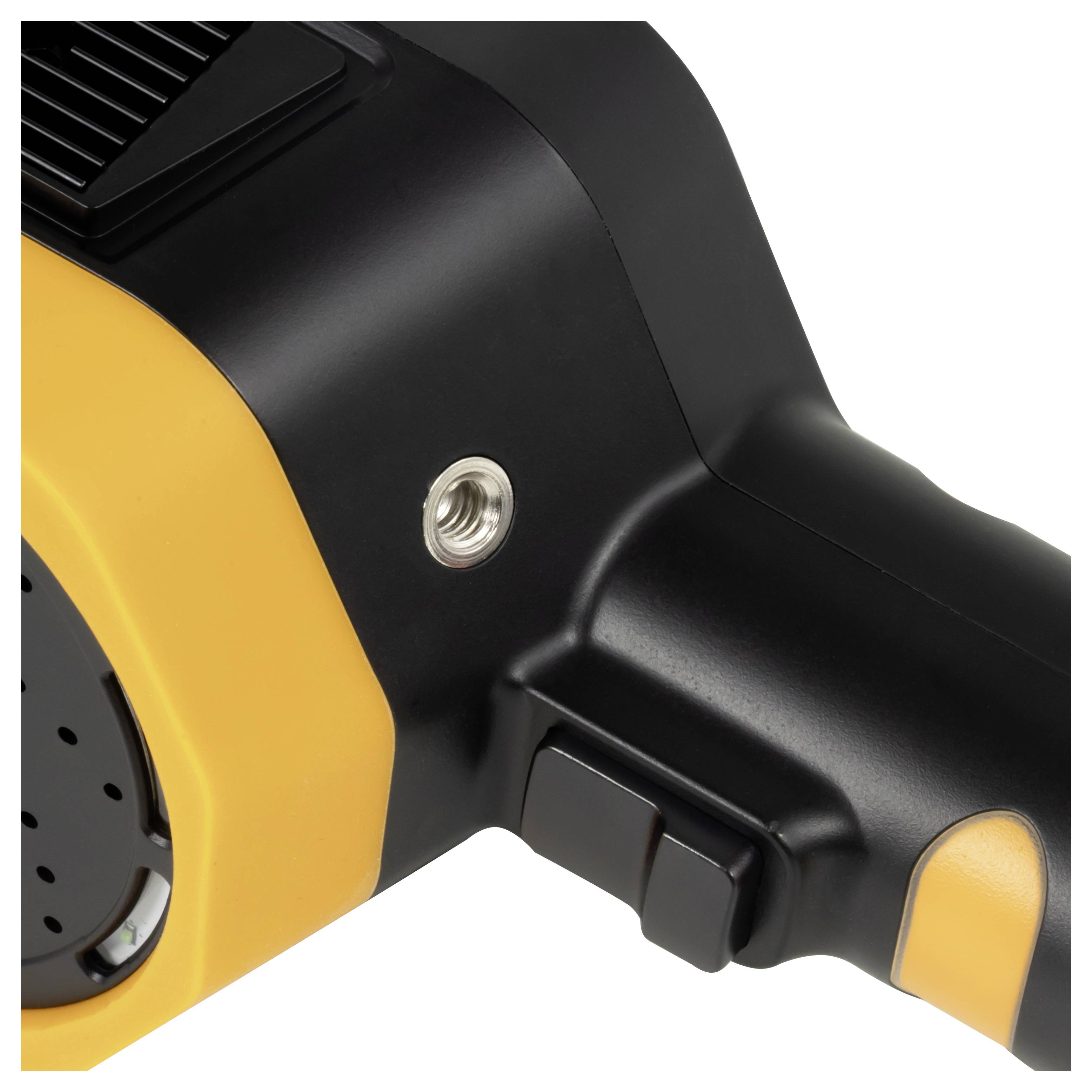

Detailní snímek těla ruční elektrické přístroje v černé a žluté barvě, zobrazující závitový upevňovací otvor a spouštěcí přepínač na bílém pozadí.

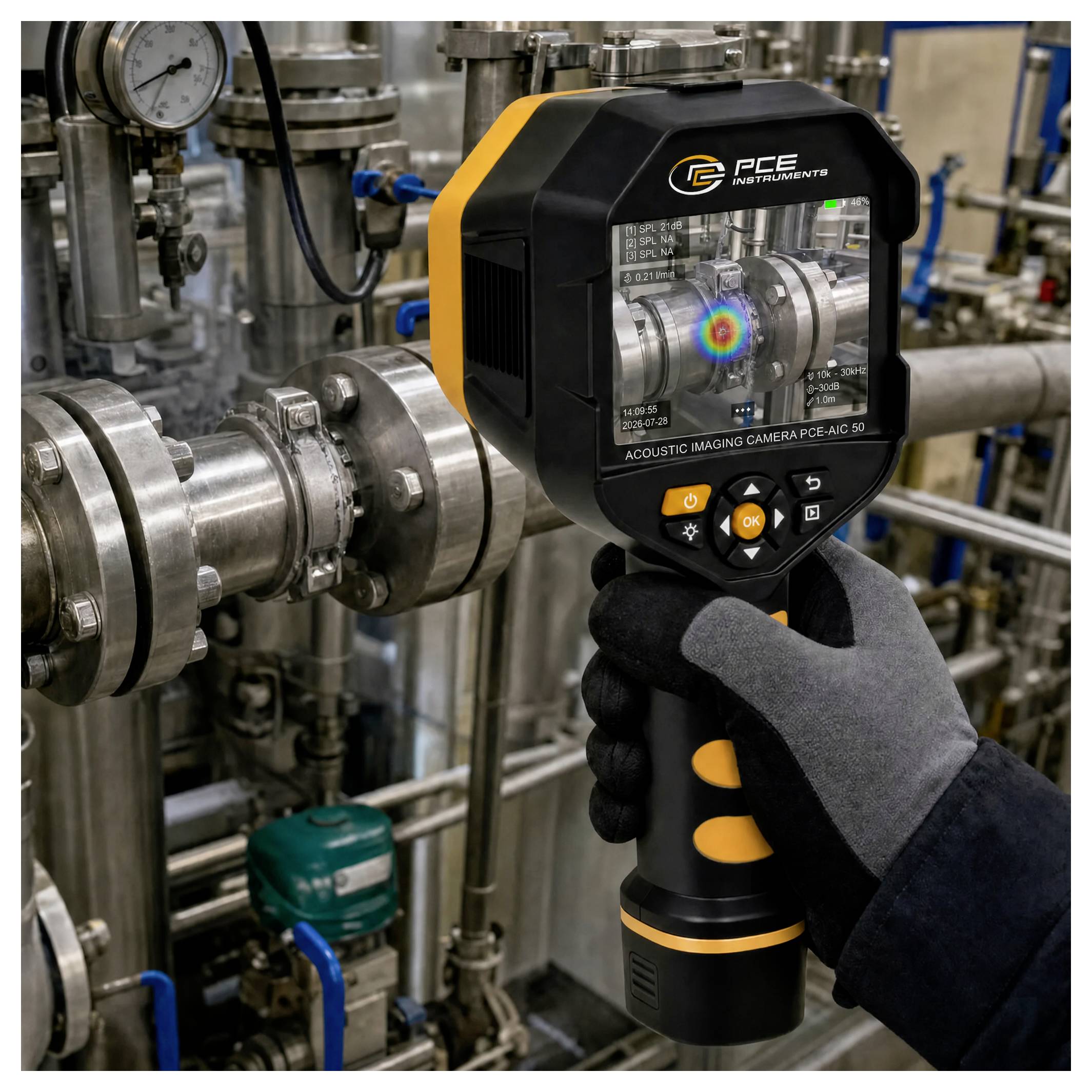

Přenosná termokamera PCE akustického zobrazování kontrolující trubkový přírubový spoj v průmyslovém závodě, která zobrazuje tepelně mapa uvádějící únik nebo zdroj zvuku na spojení.

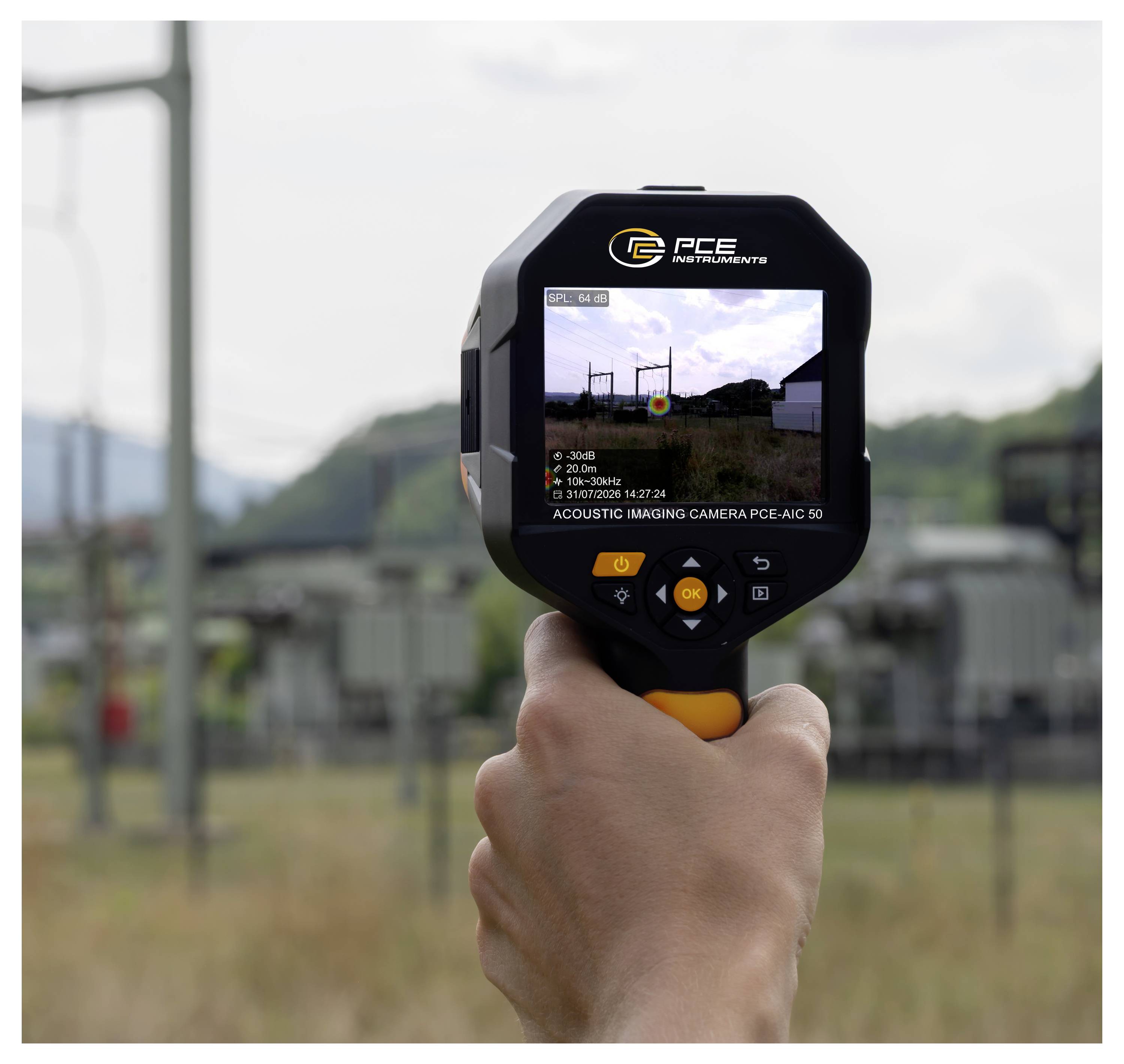

Ruka držící akustickou kamerу PCE zaměřenou na průmyslový areál, přičemž na displeji zařízení se zobrazuje zařízení a detekční značky.

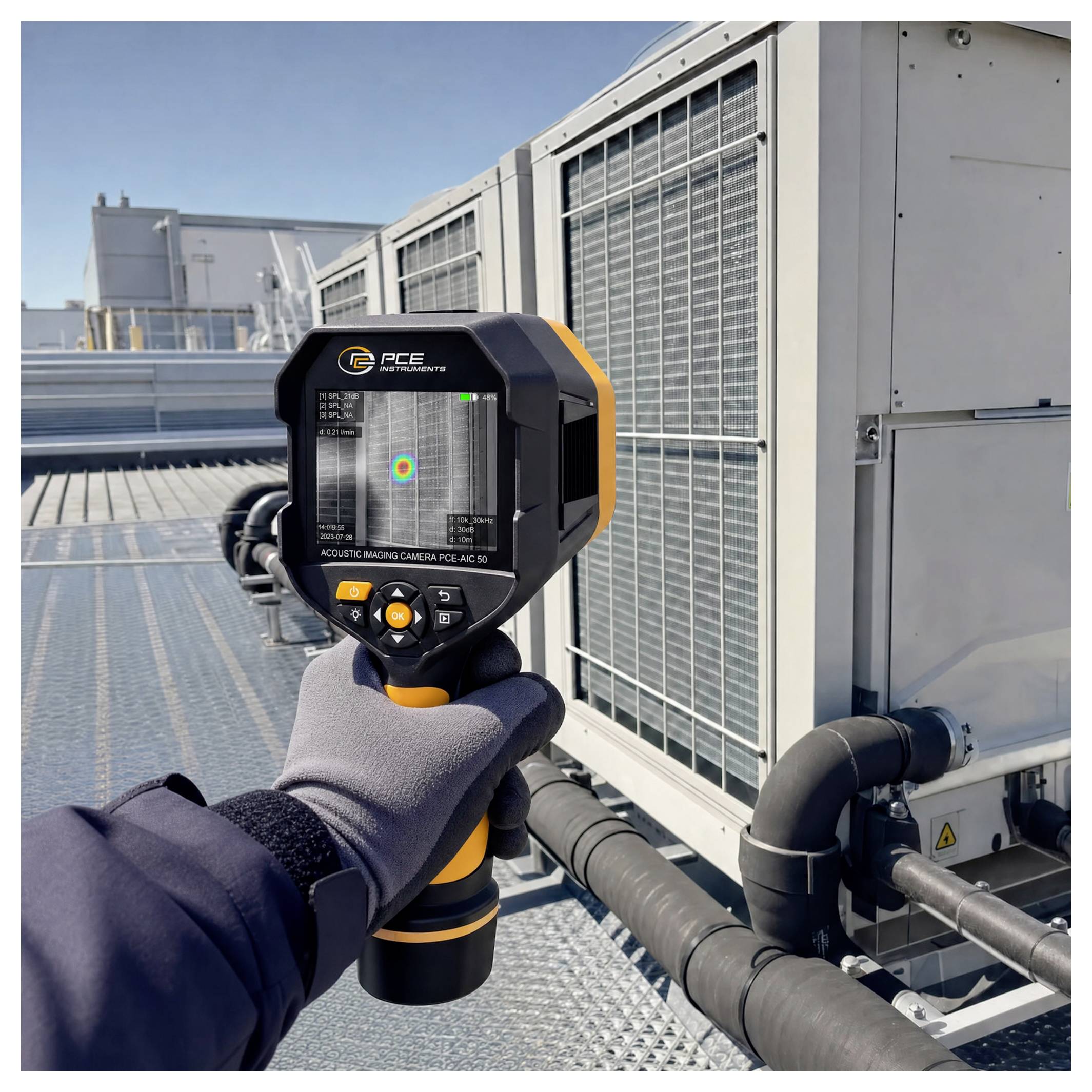

Přenosná kamera PCE pro akustické zobrazování určená k detekci zvukových horkých míst na střešním zařízení HVAC, průmyslových potrubích a jednotkách.

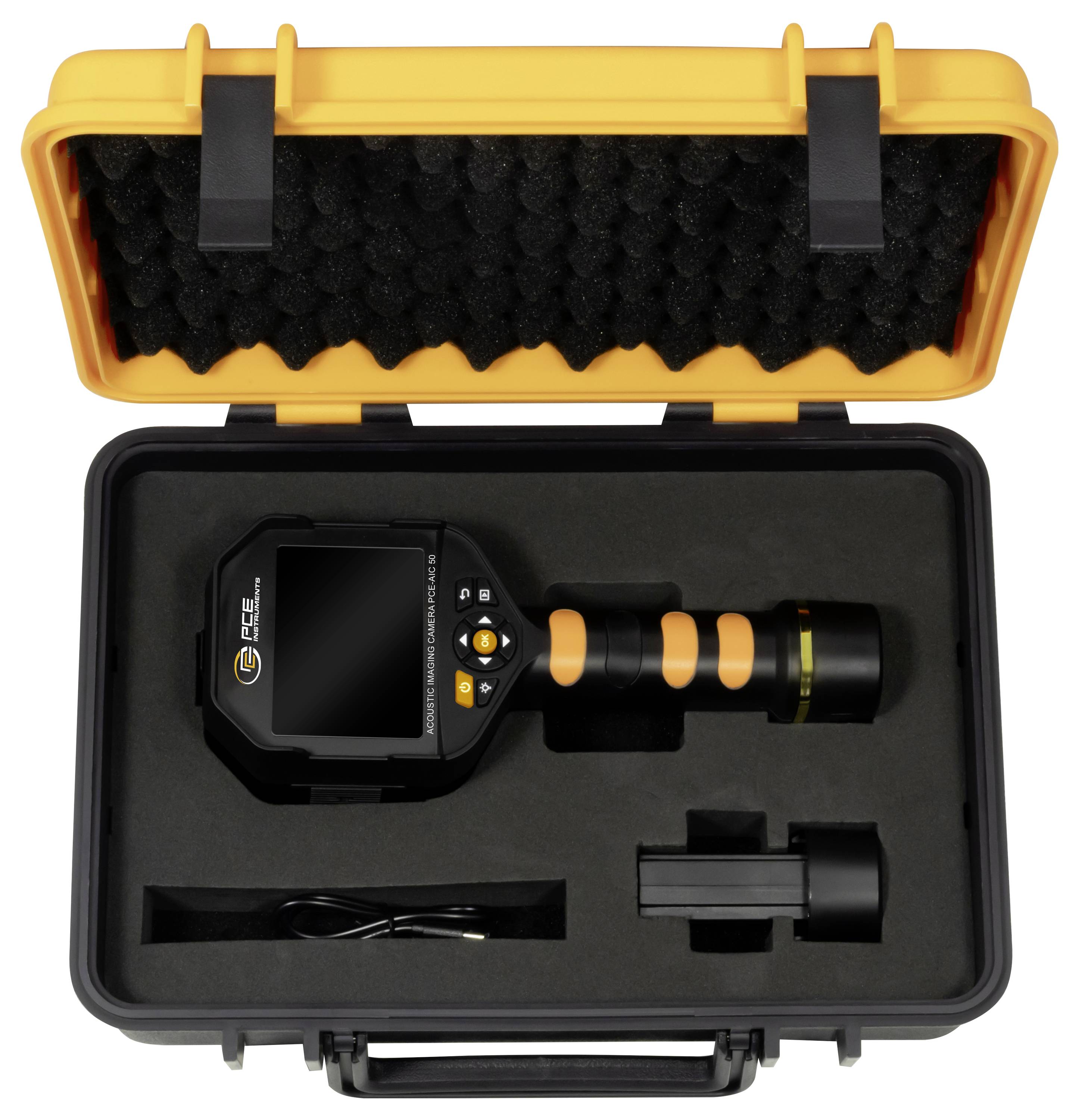

Přenosná inspekční kamera s ručním displejem a připojenou čočkou sondy uloženou v tvrdé skříňce s pěnovou výstelkou spolu s příslušenstvím.

1/11

Datasheety: (PDF)

Doručení: Út 29. 9.

15 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (43 792,56 Kč / kus)

43 792,56 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Akustická kamera PCE Instruments PCE-AIC 50

64-kanálový MEMS digitální mikrofon pro přesnou lokalizaci zdroje zvuku
Frekvenční rozsah 2 kHz až 100 kHz pro vysokofrekvenční zvukový signál
Detekční dosah od 0,3 m do 50 m.
Snímkovací frekvence ≥ 25 fps pro akustické zobrazování
Integrovaný odhad úniku plynu a úniku
12 megapixelová kamera s zorným polem 72° a pevnou ohniskovou vzdáleností 3,9 mm
Paměť: TF slot pro karty až do 512 GB
Bezdrátový přenos snímků
Upevnění stativu 1/4 palce

Technické parametry

Obecné technické údaje
Počet měřicích kanálů 64
Frekvence 2... 100 kHz
Displej typ LCD
Velikost displeje 3,5"
Rozlišení displeje: 640 x 480 pixelů
Médium: Micro SD karta
Paměť 8 GB
ROZHRANÍ USB-C, WI-FI
Bezdrátový standard 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Citlivost senzoru na doplňkové informace: -26 ±1 dBFS
Rozlišení kamery: 640 x 480 pixelů
Stativový závit: 1/4 palce
Zorné pole (FOV) 72° ± 3°
Barevné palety duhová, železná červená, bílá, horká
Senzory MEMS mikrofon
Velikost pixelu 12 µm
Frekvence obrazu 25 fps
Ohnisková vzdálenost pevná 3,9 mm
Detekční dosah 0.3... 50 m
Jazyk menu: Němčina, angličtina (GB GB), angličtina (US), španělština, čínština, rusky, francouzsky, italsky, thajsky, polsky, v češtině, turečtině, korejštině, finštině, japonštině, švédsky, Bahasa
Stupeň krytí IP52
NAPÁJENÍ 5 V DC (USB-C)
Akumulátor/baterie 2 x 3,7 v Akkupack, li-Ion akumulátor
Kapacita 5000 mAh
Výkon 18,25 Wh
Provozní podmínky –20 55 °C , 10... 95 % relativní vlhkost
Skladovací podmínky -30... 65 °C , 10... 95 % relativní vlhkost
Rozměry ( d x š x v) 245 x 95 x 80 mm
Hmotnost 425 g

Kategorie produktu: akustická kamera

Měřicí funkce: hladina intenzity zvuku

: bez certifikátu

Rozm.: (d x š x v) 245 x 95 x 80 mm

Displej: LCD

Frekvence (max.): 100 kHz

Frekvence (min.): 2 kHz

Rozsah frekvence: 2 kHz - 100 kHz

Hmotnost: 425 g

Šířka: 95 mm

V: 80 mm

Délka: 245 mm

Vlastnosti: Barevný displej

Rozhraní: USB-C
WLAN

UKCA: Ano

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3811971 PCE Instruments akustická kamera Barevný displej 2 kHz - 100 kHz USB-C, WLAN

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3811971 PCE Instruments akustická kamera Barevný displej 2 kHz - 100 kHz USB-C, WLAN

Popis

Akustická kamera je výkonný měřicí systém pro rychlou a spolehlivou lokalizaci zdrojů zvuku, jakož i pro detekci úniků stlačeného vzduchu, plynu a vakua. Díky nejmodernější MEMS mikrofonní technologii, zobrazení s vysokým rozlišením a inteligentnímu analytickému softwaru je akustická kamera vhodná i pro náročné průmyslové prostředí.

Tato akustická kamera je vybavena 64-kanálovým digitálním mikrofonem MEMS, který zaznamenává zvukový signál ve frekvenčním rozsahu 2 kHz až 100 kHz. Díky tomu lze přesně lokalizovat slyšitelné i vysokofrekvenční zvuky. Detekční dosah od 0,3 do 50 metrů umožňuje flexibilní použití - od analýzy rozsahu až po zkoumání větších zařízení.

Pro detailní vizuální dokumentaci má tato akustická kamera integrovanou 12 megapixelovou kameru se zorným polem 72° a pevnou ohniskovou vzdáleností 3,9 mm. Akustické a optické informace jsou v kombinaci s frekvencí obrazu nejméně 25 FPS v kapalném stavu, takže zdroje zvuku mohou být zobrazeny viditelně v reálném čase.

Kromě přesné lokalizace zdroje zvuku nabízí přístroj také integrovaný odhad úniku plynu a úniku. Různé obrazové režimy – včetně specifické cílové, opakované a akustické holografie – umožňují optimální přizpůsobení pro různá měření. Analytické zprávy lze vytvářet a ukládat přímo na zařízení, čímž se výrazně zjednoduší dokumentace.

Integrovaná paměť 8 GB lze GB rozšířit pomocí TF slotu na kartu až na 512 GB GB. Navíc systém podporuje Wi-Fi dle IEEE 802.11a/b/g/n/AC v pásmu 2,4 a 5 GHz pro pohodlný přenos dat. Díky 1/4" závitu stativu lze akustickou kameru bezpečně upevnit na stativ a hodí se tak i pro delší řady měření.

Akustická kamera je ideální pro ideal údržbu, průmyslové kontroly a sledování stavu strojů a zařízení. Mezi typické oblasti použití patří lokalizace vzduchových, plynových a vakuových úniků, identifikace částečných výlevů v elektrických zařízeních, vyhledávání závad na mechanických součástkách a analýza zdrojů hluku ve výrobě, zásobování energií, stavební technice a výzkumu. Díky rychlé vizualizaci zvukových událostí lze snížit náklady na údržbu, minimalizovat energetické ztráty a zabránit prostojů.
