Motrona 7184.5024 I/O modul šroubová svorka Počet digitálních vstupů: 4 Počet digitálních vstupů: 1
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
I/O modul
Rozhraní
šroubová svorka
Typ
7184.5024
Provozní napětí
10 až 30 V/DC
V
118 mm
Datasheety: (PDF)
Počet
Celková cena (15 037,19 Kč / kus)
15 037,19 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
4-násobný rozdělovač/rozdělovač s napěťovým oddělením
- 1 impulzní vstup ve formátu a, B, z [HTL] nebo a, /a, B, /B, z, /Z [RS422]
- Vstupní frekvence až 250 kHz [HTL] nebo 1 MHz [RS422 / TTL]
- 4 výstupních stupňů protitakt
- Formáty odpovídající vstupním signálům, ale s individuálním přiřazením výstupní úrovně pro každý výstup
- Potenciálové oddělení vstupů a výstupů
Technické parametry
- Napájecí napětí: 10 … 30 VDC
- Napájení ochranného obvodu: Ochrana proti přepólování
- Zdroj zbytkového vlnění: ≤ 10 % při 24 VDC
- Napájení proudu: Cca 25 mA, při nezatížitelném napájení snímače
- Napájení: Šroubové svorky, 1,5 mm² / AWG16
- Napájení snímače: Výstupní napětí 1: 24 VDC (cca 0,8 v menší než napájecí napětí)
- Výstupní proud snímače: Max. 250 mA, (galvanicky připojeno k zařízení)
- Napájení snímače: Výstupní napětí 2: 5 v DC
- Výstupní proud snímače: Max. 500 mA, (galvanicky připojeno k zařízení)
- Ochrana proti zkratu při napájení snímače
- Napájení čidel: Šroubové svorky, 1,5 mm², 9-pólový
- Ostatní možnosti: a) externí prostřednictvím samostatného zdroje b) z téhož zdroje, který zásobuje rozdělovač (10…30V)
- Inkrementální vstup - úroveň signálu (lze přepínat):
- RS422 / TTL (diferenční napětí > 0,5 v); HTL diferenciál (rozdílové napětí > 2 v)
- HTL (ASYMETRICKÝ): LOW 0 … 6 V, HIGH 8 … 40 V.
- TTL (ASYMETRICKÁ): LOW < 0,8 V, HIGH >2,0 V.
- Přírůstkový vstup stopy: Asymetrické: A, B, z nebo symetrické: A, a, B, /B, z, /Z
- Frekvence inkrementálního vstupu: Max. 1 MHz při RS422 / TTL; max. 500 kHz u HTL diferenciálu; max. 250 kHz při se / se HTL
- Přírůstkový vstup: Šroubové svorky, 1,5 mm² / AWG16
- Přírůstkové výstupy počet výstupů: 4
- Přírůstkové výstupy logika výstupu: Dvojčinný (push-pull)
- Přírůstkové výstupy hladiny signálu: 5 … 30 v (připojitelné podle příslušného textu. COM+ svorka)
- Inkrementální výstupy zpoždění signálu: Cca 160 ns
- Přírůstkové výstupy: Max. 30 mA
- Přírůstkové výstupy ochranné zapojení: Odolný proti zkratu
- Přírůstkové výstupy: Šroubové svorky, 1,5 mm² / AWG16
- Potenciálové oddělení GT222 / GT224: Oddělení potenciálů mezi vstupem a výstupy a všemi výstupy
- Potenciálová bariéra GT228: Výstupy mezi sebou.
- Počet zobrazovacích prvků 2 LED
- Funkce zobrazení: 1x zelená pro provozní režim; 1x žlutá pro detekci chyb na vstupech a, B, z
- Provozní teplota -20 °C … +60 °C (nekondenzující)
- Okolní teplota skladování: -30 °C … +75° C (nekondenzující)
- Míra selhání MTBF v letech (trvalý provoz při 60 °C): 102,0 a)
- Kategorie produktu
I/O modul
- Rozhraní
šroubová svorka
- Typ
7184.5024
- Provozní napětí
10 až 30 V/DC
- V
118 mm
- Délka
140 mm
- Šířka
54 mm
- Počet digitálních vstupů
1
- Počet digitálních vstupů
4
- Rozm.
(d x š x v) 140 x 54 x 118 mm
- Číslo výrobce
7184.5024
Ke stažení
List technických údajů
List technických údajů 2899370 Motrona 7184.5024 I/O modul šroubová svorka Počet digitálních vstupů: 4 Počet digitálních vstupů: 1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2899370 Motrona 7184.5024 I/O modul šroubová svorka Počet digitálních vstupů: 4 Počet digitálních vstupů: 1
Popis

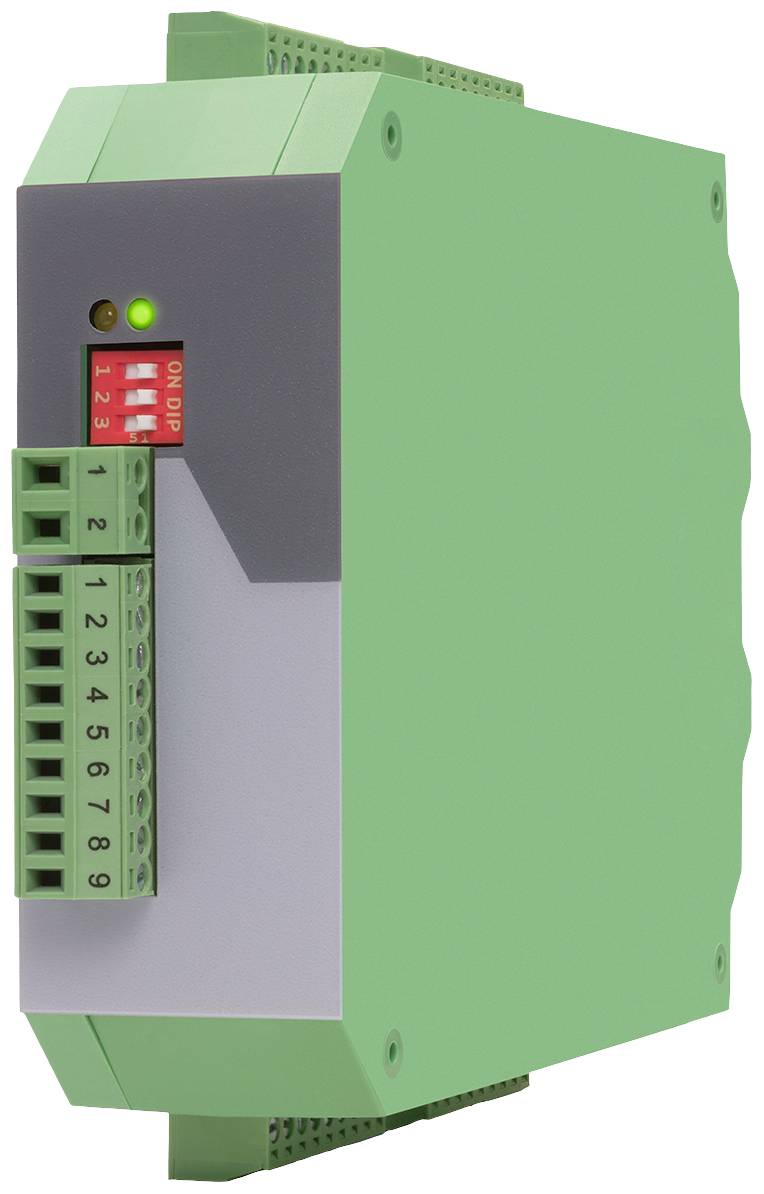

Tento 4-násobný impulzní rozvaděč s oddělením potenciálu je velmi kompaktní, prostorově úsporný a mimořádně všestranný rozdělovač pro signály inkrementálních dárců a měřicích systémů. Existuje možnost rozdělení mezi vstupní a výstupní obvody a mezi výstupní obvody. Není k dispozici galvanické oddělení vstupu a napájení. To je obzvláště výhodné při impulzní distribuci v prostorově velmi vzdálených částech zařízení a také při nepříznivých EMV podmínkách, posuvech potenciálu a špatných uzemňovacích podmínkách ve velkých zařízeních.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Odolný plastový kryt pro přímé uchycení na montážní lištu
Obsah balení
- .
