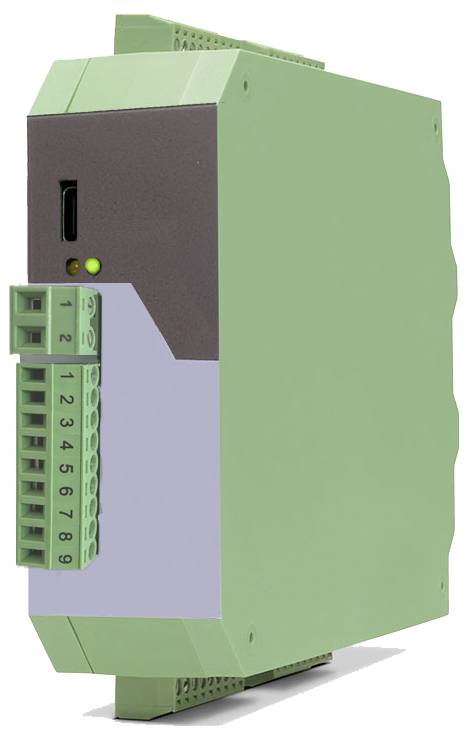

Motrona 6890.5020 6890.5020 hlídač otáček Počet reléových výstupů: 4
Označení výrobce:
Objednací číslo:
Kategorie produktu
hlídač otáček
Počet reléových výstupů
4
Provozní napětí
30 V/DC
Typ
6890.5020
Vstupy měření
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich. SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit. Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktische Sensoren. Control-Eingänge – Anzahl: 5. Ansprechzeit: ca. 1ms. Belastung: max. 2 mA bei 24VDC. Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V). Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential). Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL. RS422: max. 1 MHz (RS-422 Differenzsignal > 0.5 V). HTL Differenziell: max. 1 MHz (HTL Differenzsignal > 1 V). HTL Single Ended: max. 350kHz. (Low: 0 … 5V. High: 9 … 30 V). TTL: max. 350kHz. (Low: 0 … 0.6V. High: 2.2 … 5V. SSI-Schnittstelle – SSI Ein- / Ausgang: TTL differentiell (RS422). Spuren: Clock out. /Clock out. Data. /Data. Clock in. /Clock in. Konfiguration: Master oder Slave. Format: Binär- oder Gray-Code. Auflösung: 10 … 32 Bit. Belastung: Ri = ca. 13 kOhm. Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In).
Datasheety: (PDF)
Počet
Celková cena (10 420,66 Kč / kus)
10 420,66 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řídicí vstupy - počet: 5
- Řídicí vstupy - reakční doba: Cca 1 ms
- Řídicí vstupy - zatížení: Max. 2 mA při 24 v/DC
- Řídicí výstupy - počet: 4
- Řídicí výstupy - reakční doba: Min. 1 ms (v závislosti na „vzorkovací frekvenci (s)“ a „vzorkovací frekvenci“ atd.)
- Pouzdro - materiál: Plast
- Pouzdro - montáž: Na DIN lištu 35 mm
- Pouzdro - rozměry (š x v x h) 34 x 100 x 131 mm
- Pouzdro (bez připojení) - stupeň krytí: IP20
- Okolní podmínky - nadmořská výška: Max. 2000 m.NN
- Napájení snímače - výstupní napětí: 5 v DC a 24 v DC (cca 1 v menší než vstupní napětí)
- Napájení snímače - výstupní proud: Max. 200 mA
- Inkrementální vstupy - stopy: A, B (HTL Single ended, TTL single ended) a, /a, B, /B (RS422, HTL diferenciál)
- Inkrementální vstupy - konfigurace: RS-422, HTL diferenciální, HTL Single ended, TTL
- Přírůstkové vstupy - RS422: Max. 1 MHz (RS-422 diferenciální signál > 0.5 v)
- Inkrementální vstupy - HTL diferenciální: Max. 1 MHz (HTL diferenciální signál > 1 v)
- Inkrementální vstupy - HTL Single ended: Max. 350 kHz, (Low: 0 … 5V, High: 9 … 30 v)
- Přírůstkové vstupy - TTL: Max. 350 kHz, (Low: 0 … 0,6 v, High: 2.2 … přesnost 5 V.
- Rozhraní SSI - vstup / výstup SSI: TTL diferenciální (RS422)
- SSI rozhraní - stopy: Clock out, /Clock out, data, /data, Clock in, /Clock in
- SSI rozhraní - konfigurace: Master nebo Master
- SSI rozhraní - formát: Binární nebo šedý kód
- SSI rozhraní – rozlišení: 10 … 32 bitů
- SSI rozhraní - zatížení: Ri = cca 13 kΩ
- Řídicí výstupy - výstupní proud: Max. 100 mA
- Okolní teplota - provoz: -20°C … +60°C (nekondenzující)
- Napájení DC - ochranný obvod: Ochrana proti přepólování
- Napájení DC - odběr proudu: Cca 60 mA (bez zatížení)
- Pojistka - externí: T 0,5 A.
- Řídicí vstupy - formát: HTL, PNP (Low 0 … 3 v, High 9 … 30 v)
- Analogový výstup - konfigurace: Proudový nebo napěťový výstup
- Analogový výstup - proudový výstup: 0/4 … 20 mA (zátěž: Max. 270 Ω) rozlišení 16 bit
- Analogový výstup - reakční doba: < 1 ms
- Míra selhání – MTBF v letech 58,7 a
- Napájení DC - vstupní napětí: 18 … 30 VDC
- Připojení - šroubové svorky, 1,5 mm² / AWG 16
- SSI rozhraní - frekvence: 100 kHz - 2 MHz (nastavitelná)
- Start/Stop rozhraní - RS422 vstup: 1x (Start Stop, Start/Start Stop); 1x (Init In, Init In)
- Rozhraní Start/Stop - RS422 výstup: 1x (Init Out, / Init Out)
- Start/Stop rozhraní - šířka pulsu Init-Pulse: 1…9 µs (lze nastavit)
- Start/Stop rozhraní - frekvence Init-Pulse: 62,5 Hz - 5000 Hz (nastavitelné)
- Start/Stop rozhraní - časové měření frekvence: 48 MHz
- Start/Stop rozhraní - rozlišení: V závislosti na rychlosti hřídelového vedení snímače.
- Analogový výstup - napěťový výstup: -10…+10 v (max. 2 mA)
- Řídicí výstupy - formát / úroveň: 5 … 30 v (v závislosti na napětí na COM+), PNP
- Sériové rozhraní - formát: RS232
- Sériové rozhraní - přenosová rychlost: 9600, 19200, 38400 nebo 115200 baud
- Sériové rozhraní - formát dat: 8-even-1, 8-odd-1, 8-none-1, 8-none-2
- Rozhraní USB – provedení: USB-C
- USB rozhraní - formát dat 8 ne-1
- USB rozhraní - přenosová rychlost: 115200 baud
- Indikátor - LED: Zelená LED (připravenost k provozu) žlutá LED (chyba)
- Typ
6890.5020
- Kategorie produktu
hlídač otáček
- Počet reléových výstupů
4
- Vstupy měření
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich. SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit. Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktische Sensoren. Control-Eingänge – Anzahl: 5. Ansprechzeit: ca. 1ms. Belastung: max. 2 mA bei 24VDC. Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V). Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential). Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL. RS422: max. 1 MHz (RS-422 Differenzsignal > 0.5 V). HTL Differenziell: max. 1 MHz (HTL Differenzsignal > 1 V). HTL Single Ended: max. 350kHz. (Low: 0 … 5V. High: 9 … 30 V). TTL: max. 350kHz. (Low: 0 … 0.6V. High: 2.2 … 5V. SSI-Schnittstelle – SSI Ein- / Ausgang: TTL differentiell (RS422). Spuren: Clock out. /Clock out. Data. /Data. Clock in. /Clock in. Konfiguration: Master oder Slave. Format: Binär- oder Gray-Code. Auflösung: 10 … 32 Bit. Belastung: Ri = ca. 13 kOhm. Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In).
- Provozní napětí
30 V/DC
- Rozm.
(d x š x v) 140 x 34 x 118 mm
- Hmotnost
160 g
- Šířka
34 mm
- V
118 mm
- Délka
140 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3805209 Motrona 6890.5020 6890.5020 hlídač otáček Počet reléových výstupů: 4
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3805209 Motrona 6890.5020 6890.5020 hlídač otáček Počet reléových výstupů: 4
Popis
Multifunkční zařízení nabízí efektivní možnost ovládání a vyhodnocení inkrementální, absolutní hodnoty a také snímače s rozhraním Start Stop.
Přístroj je k dispozici také v provedení RL, které navíc disponuje 4 reléovými výstupy. Přístroj mimo jiné sleduje zastavení a směr otáčení.
Tento text byl přeložen strojově.
Přístroj je k dispozici také v provedení RL, které navíc disponuje 4 reléovými výstupy. Přístroj mimo jiné sleduje zastavení a směr otáčení.
Tento text byl přeložen strojově.
Provedení
- Impulzní vstup ve formátu a, B, 90 ° [HTL] nebo a, /a, B, /B [RS422] možný i s 1 stopem
- Vstupní frekvence do 1 MHz
- SSI vstup/výstup ve formátu CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 bit
- SSI taktovací frekvence 100 kHz... 2 MHz
- Rozhraní Start-Stop pro úplné snímače dráhy a magnetostrikční senzory
- 4 řídicích výstupů
- 16 bitový analogový výstup (± 10 v nebo 0/4... 20 mA)
- Napájení 18... 30 VDC
- Pomocný napěťový výstup +5 v pro napájení TTL dárců
- Kompaktní pouzdro pro montáž na DIN lištu 35 mm (podle EN 60715)
- Jednoduché programování přes uživatelské rozhraní OS (Freeware)
