Name: MERZ M-VEV 63/211-6/V2/X rozvodná skříň MZB9047 400 V 63 A
Brand: MERZ
SKU: 3521767

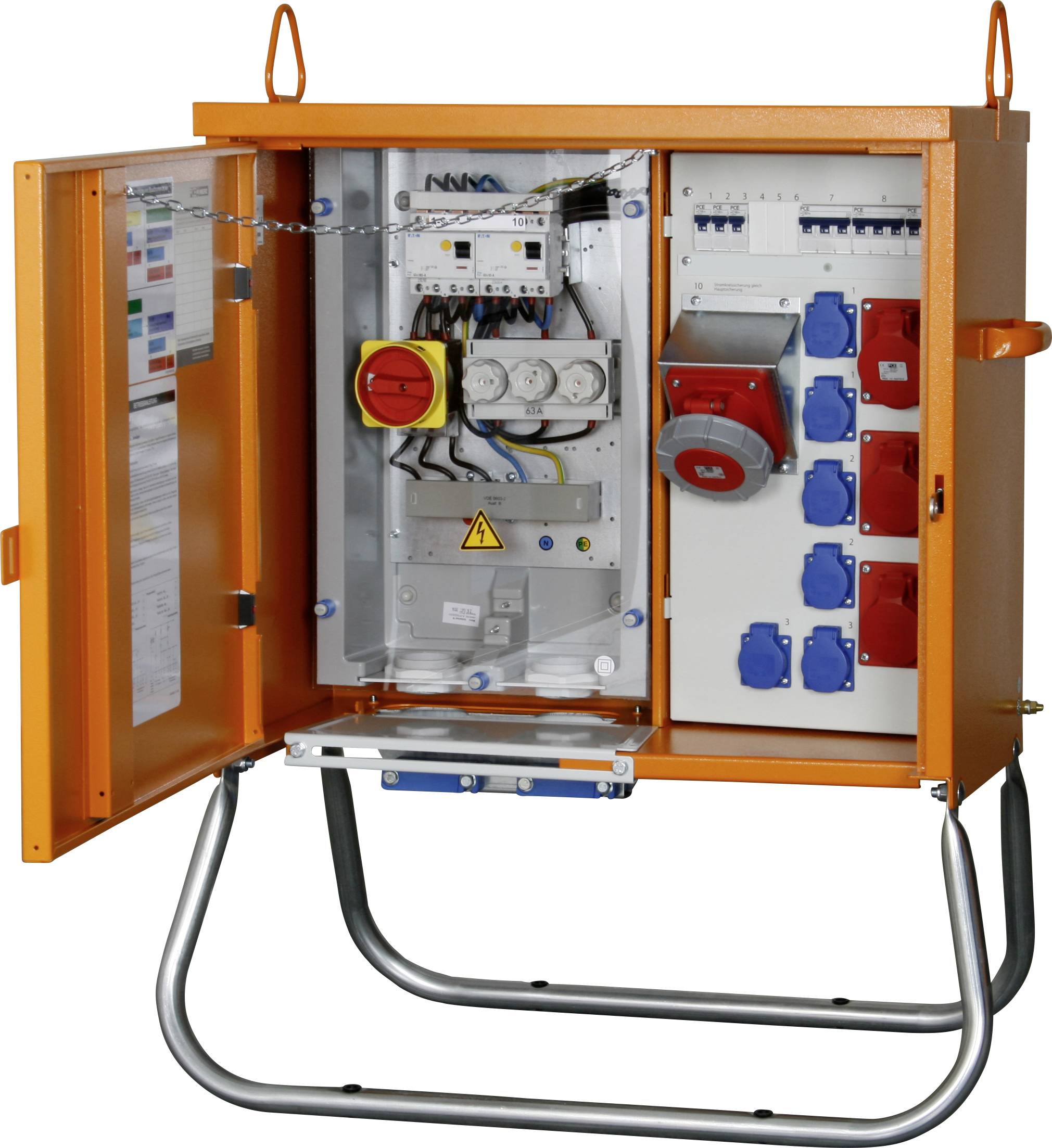

Otevřená oranžová elektrická rozvodná skříň s několika zásuvkami a spínači zobrazuje vnitřní zapojení a štítky, které se používají pro správu elektrických připojení.

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

Rozvodná skříň 63 A.

Stabilní pouzdro z pozinkovaného ocelového plechu s práškovým lakem odolným proti vlivům počasí RAL 2000
2 otočná závěsná oka
Měřicí zařízení podle DIN 43870
Všechny montážní s ochrannou izolací
Pozinkovaný podstavec s plastovými pouzdry pro upevnění na podlahu
Norma DIN EN 61439-4

Technické parametry

Kategorie produktu: rozvodná skříň

Jmenovité vstupní napětí: 400 V

Jmenovitý vstupní proud: 63 A

Jmenovité výstupní napětí: 400 V

Vstupy: Svorka 6-35 m²

Připojení typu A: šroubové svorky

Připojení typu A: zásuvka s ochranným kontaktem
CEE-zásuvka 16 A 5pólová
CEE-zásuvka 32 A 5pólová
CEE-zásuvka 63 A 5pólová

Počet spojek CEE: 3

Počet socketů: 6

Normy: DIN EN 61439-4

Barva: oranžová

Rozm.: (š x v x h) 710 x 935 x 360 mm

Šířka: 710 mm

V: 935 mm

Hloubka: 360 mm

Vstupy (distributor CEE): šroubové svorky

Výstupy (CEE): CEE spojka 16 A 5pólová
CEE spojka 32 A 5pólová
CEE spojka 63 A 5pólová
spojka s ochranným kontaktem

Ke stažení

List technických údajů

List technických údajů 3521767 MERZ M-VEV 63/211-6/V2/X rozvodná skříň MZB9047 400 V 63 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3521767 MERZ M-VEV 63/211-6/V2/X rozvodná skříň MZB9047 400 V 63 A

Popis

Rozvodná skříň 44 kVA
Hlavní spínač (ovládaný laiem): 1
PROUDOVÝ chránič: 1x63 / 0,3 a, typ B,
1x63 / 0,03 a, typ B
CEE zásuvky, 5 pólů: 2 x 16 a, 1 x 32 a a 1 x 63 A.
Zásuvky s ochranným kontaktem: 6
Elektrický jistič 2x 16 a C, 3pólový;
1x32A C 3pólová; 3x16A C 1pólová

Tento text byl přeložen strojově.
