Name: MERZ M-EV 63/22-6/G/E/X rozvodná skříň MZB9078 400 V 63 A
Brand: MERZ
SKU: 3521766

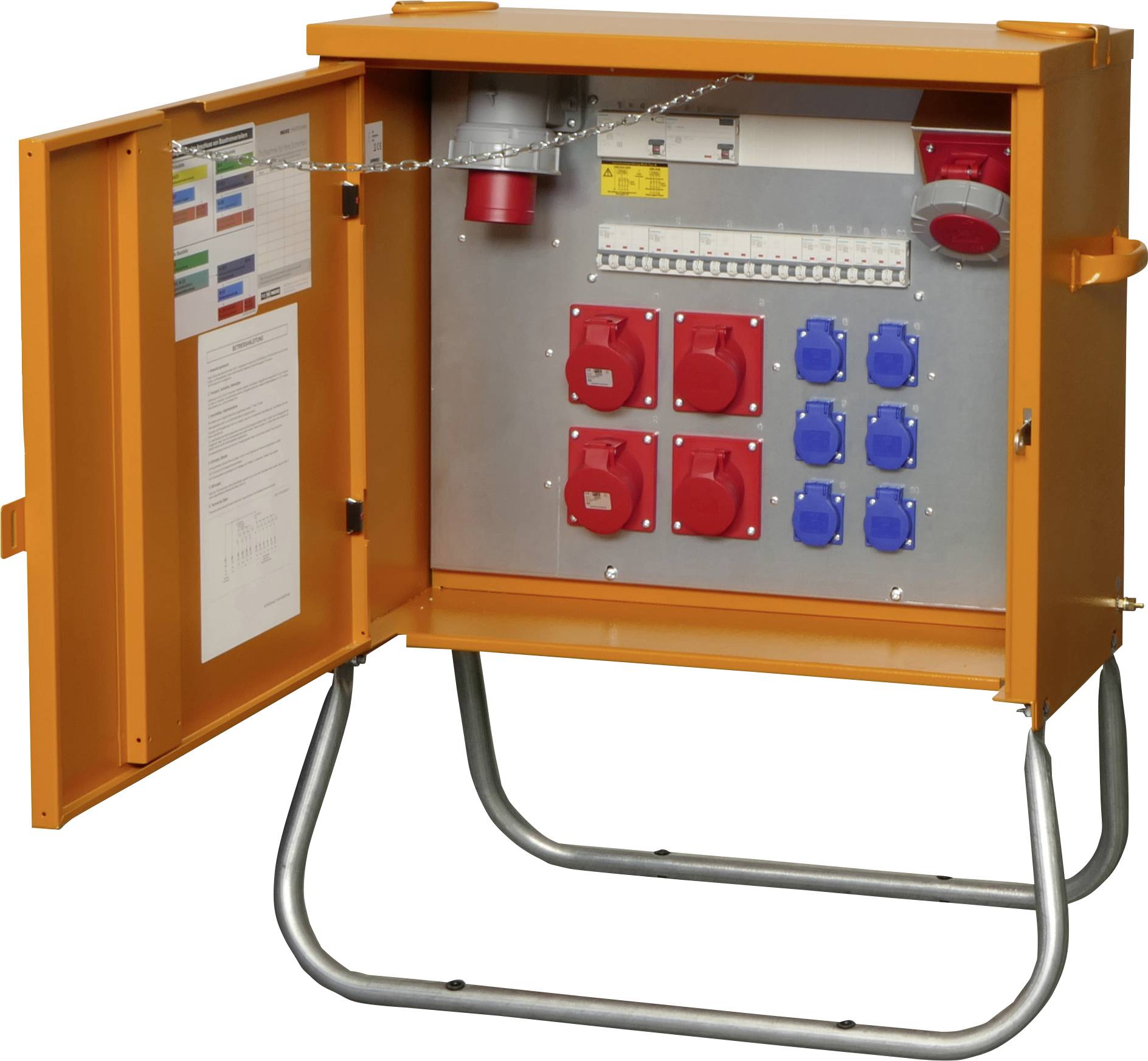

Oranžová elektrická rozvodná skříň s otevřenými dvířky zobrazující různé zásuvky a vypínače pro elektrické připojení, umístěná na kovovém stojanu.

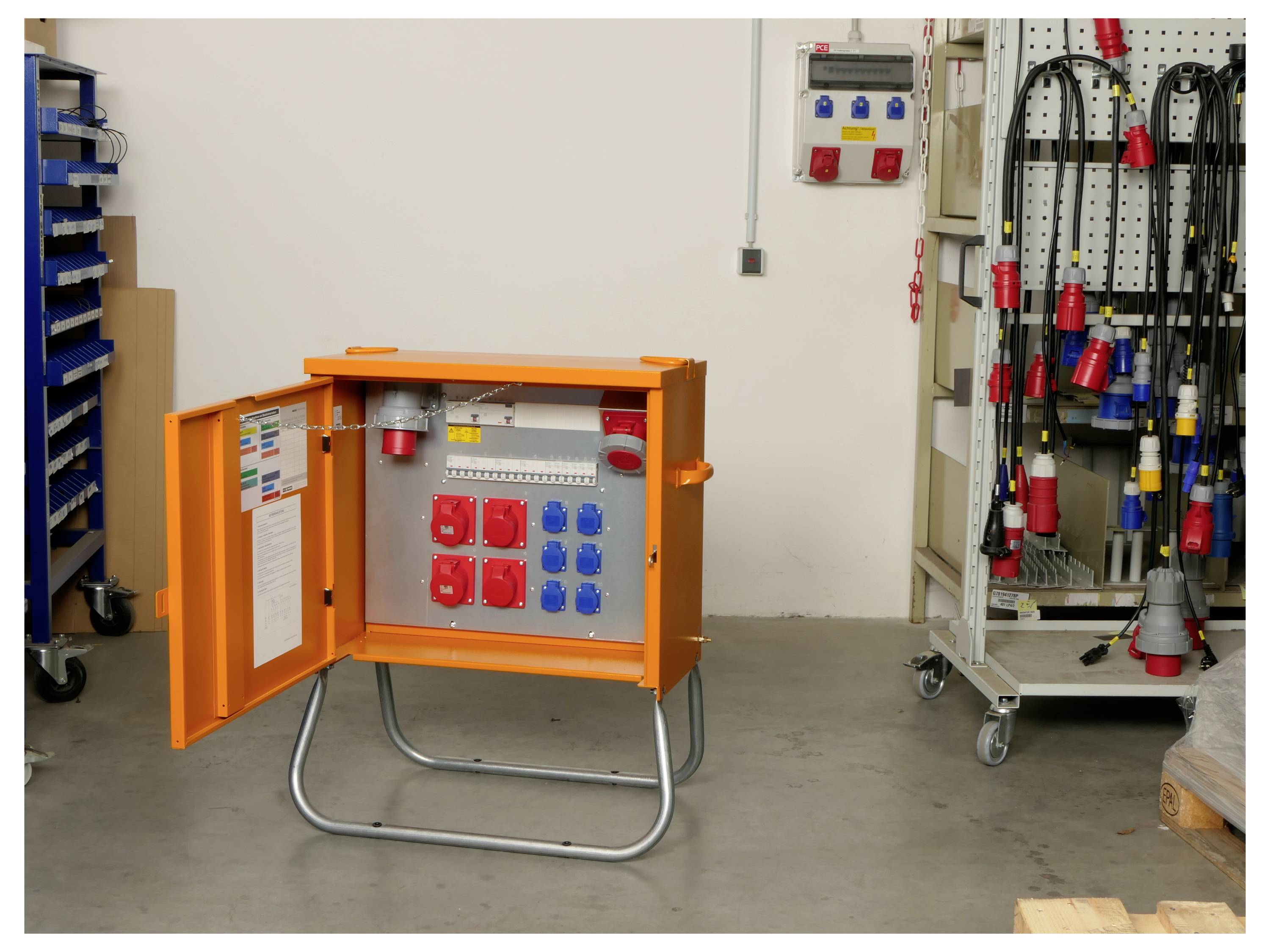

Otevřená oranžová elektrická rozvodná skříň s modrými a červenými zásuvkami je umístěna na betonové podlaze v prostoru dílny.

1/2

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

Koncová rozvodná skříň 63 A.

Stabilní pouzdro z pozinkovaného ocelového plechu s práškovým lakem odolným proti vlivům počasí RAL 2000
2 otočná závěsná oka
Měřicí zařízení podle DIN 43870
Všechny montážní s ochrannou izolací
Pozinkovaný podstavec s plastovými pouzdry pro upevnění na podlahu
Norma DIN EN 61439-4

Technické parametry

Kategorie produktu: rozvodná skříň

Jmenovité vstupní napětí: 400 V

Jmenovitý vstupní proud: 63 A

Jmenovité výstupní napětí: 400 V

Vstupy: CEE zásuvka 63 a 5pólová

Připojení typu A: CEE-zásuvka 63 A 5pólová

Připojení typu A: CEE-zásuvka 16 A 5pólová
CEE-zásuvka 32 A 5pólová
CEE-zásuvka 63 A 5pólová
zásuvka s ochranným kontaktem

Počet spojek CEE: 5

Počet socketů: 6

Normy: DIN EN 61439-4

Barva: oranžová

Rozm.: (š x v x h) 710 x 935 x 360 mm

Šířka: 710 mm

V: 935 mm

Hloubka: 360 mm

Vstupy (distributor CEE): CEE zástrčka 63 A 5pólová

Výstupy (CEE): spojka s ochranným kontaktem
CEE spojka 63 A 5pólová
CEE spojka 32 A 5pólová
CEE spojka 16 A 5pólová

Ke stažení

List technických údajů

List technických údajů 3521766 MERZ M-EV 63/22-6/G/E/X rozvodná skříň MZB9078 400 V 63 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3521766 MERZ M-EV 63/22-6/G/E/X rozvodná skříň MZB9078 400 V 63 A

Popis

Koncová rozvodná skříň 22 kVA
Zástrčka pro CEE 1 x CEE 32 a, 5-pól
PROUDOVÝ chránič: 1x 40 / 0,03 a, typ B
1x 40 / 0,03 a, typ a
CEE zásuvky, 5 pólů: 2x 16 a, 1x 32 a
Zásuvky s ochranným kontaktem: 6
Elektrický jistič 2x 16 a C, 3pólový;
1x32A C 3pólová; 6x16A C 1pólová
