Name: MERZ M-EV 32/21-6/G/X rozvodná skříň MZB9075 400 V 32 A
Brand: MERZ
SKU: 3521765

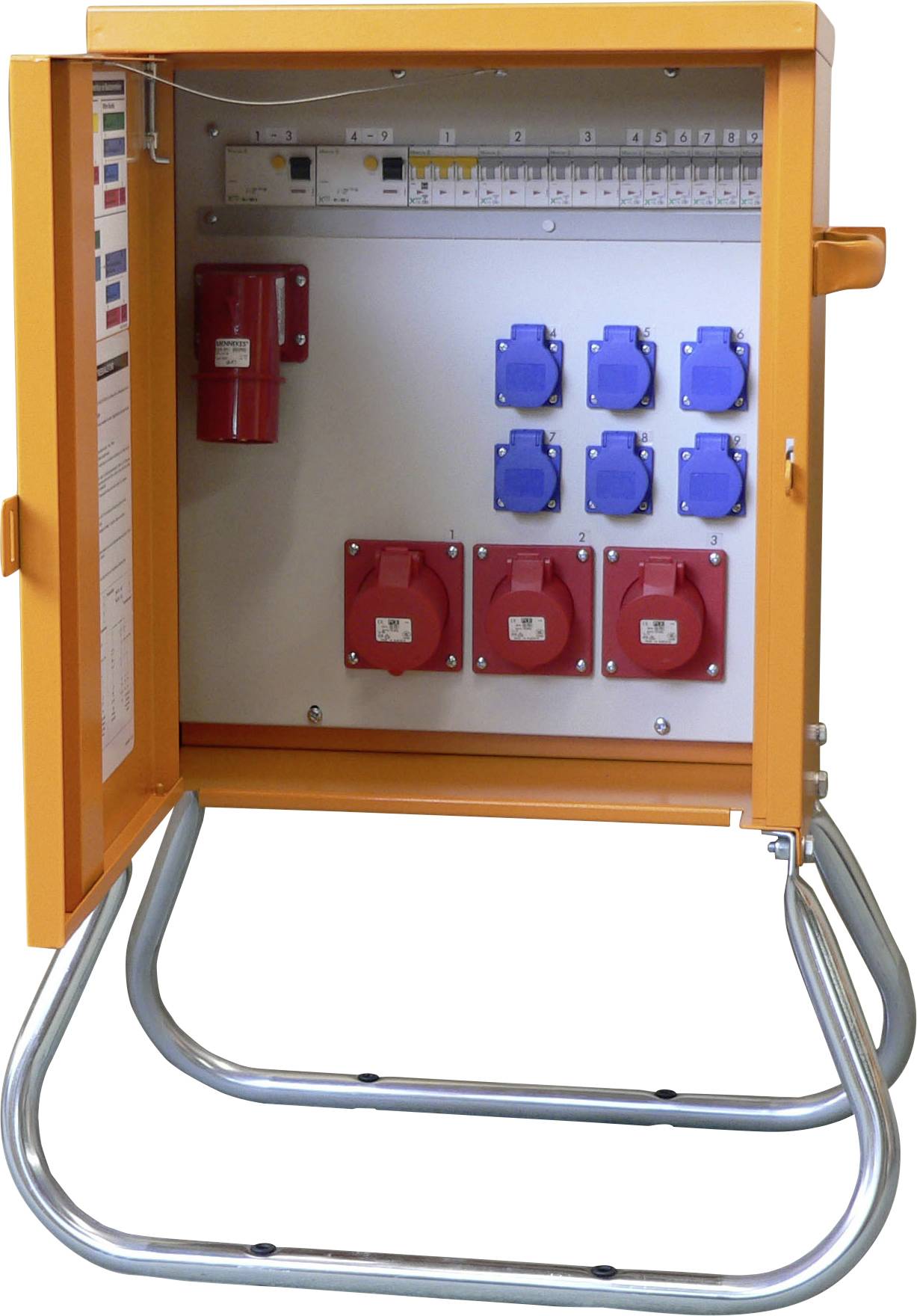

Otevřený elektrický rozvodný box s oranžovým pouzdrem, zobrazující jističe, červené a modré elektrické zásuvky a vodiče uvnitř.

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

Koncová rozvodná skříň 32 A.

Stabilní pouzdro z pozinkovaného ocelového plechu s práškovým lakem odolným proti vlivům počasí RAL 2000
2 otočná závěsná oka
Měřicí zařízení podle DIN 43870
Všechny montážní s ochrannou izolací
Pozinkovaný podstavec s plastovými pouzdry pro upevnění na podlahu
Norma DIN EN 61439-4

Technické parametry

Kategorie produktu: rozvodná skříň

Jmenovité vstupní napětí: 400 V

Jmenovitý vstupní proud: 32 A

Jmenovité výstupní napětí: 400 V

Vstupy: CEE 32 a 5-pól

Připojení typu A: CEE-zásuvka 32 A 5pólová

Připojení typu A: CEE-zásuvka 16 A 5pólová
CEE-zásuvka 32 A 5pólová
zásuvka s ochranným kontaktem

Počet spojek CEE: 3

Počet socketů: 6

Normy: DIN EN 61439-4

Barva: oranžová

Rozm.: (š x v x h) 500 x 900 x 285 mm

Šířka: 500 mm

V: 900 mm

Hloubka: 285 mm

Vstupy (distributor CEE): CEE zástrčka 32 A 5pólová

Výstupy (CEE): spojka s ochranným kontaktem
CEE spojka 16 A 5pólová
CEE spojka 32 A 5pólová

Ke stažení

List technických údajů

List technických údajů 3521765 MERZ M-EV 32/21-6/G/X rozvodná skříň MZB9075 400 V 32 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3521765 MERZ M-EV 32/21-6/G/X rozvodná skříň MZB9075 400 V 32 A

Popis

Koncová rozvodná skříň 22 kVA
Zástrčka pro CEE 32 a, 5-pól
PROUDOVÝ chránič: 1x 40 / 0,03 a, typ B,
1x 40 / 0,03 a, typ a
CEE zásuvky, 5 pólů: 2x 16 a, 1x 32 a,
Zásuvky s ochranným kontaktem: 6
Elektrický jistič 2x 16 a C, 3pólový;
1x32A C 3pólová; 6x16A C 1pólová
