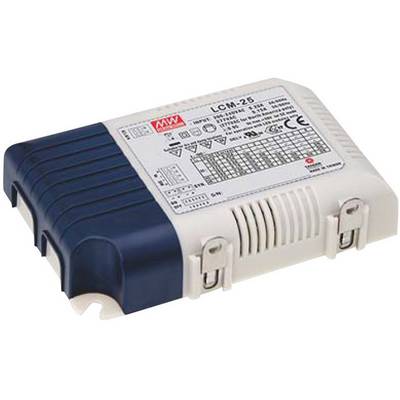

MEAN WELL LCM-25DA LED driver konstantní proud 25 W 0.35 - 1.05 A 6 - 54 V/DC stmívatelný, PFC spínací obvod , ochrana p
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Spínaný napájecí zdroj pro LED
- konstantní proud
- 6 - 54 V/DC
- 0.35 - 1.05 A
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní proud
- Rozm.
(d x š x v) 23.00 x 105.00 x 68.00 mm
- Výstupní napětí (max.)
54 V/DC
- Výstupní napětí (min.)
6 V/DC
- Výstupní proud (max.)
1.05 A
- Výstupní proud (max.) - zaokrouhlený
1.05 A
- Provozní napětí
230 V/AC
- Vlastnosti LED ovladače
stmívatelný
PFC spínací obvod
ochrana proti přepětí
IP20
- Připojení
šroubová svorka
- Výkon (max.)
25 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
0.35 A
- Vstupní napětí (max.)
277 V/AC
- Vstupní napětí (min.)
180 V/AC
- Hmotnost
170.00 g
- Rozsah výkonu
25 W (max)
- Typ
Taktovaný
- Šířka
105.00 mm
- V
68.00 mm
- Délka
23.00 mm
Ke stažení
List technických údajů
List technických údajů 1294167 MEAN WELL LCM-25DA LED driver konstantní proud 25 W 0.35 - 1.05 A 6 - 54 V/DC stmívatelný, PFC spínací obvod , ochrana p
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1294167 MEAN WELL LCM-25DA LED driver konstantní proud 25 W 0.35 - 1.05 A 6 - 54 V/DC stmívatelný, PFC spínací obvod , ochrana p
Informace
Informace 1294167 MEAN WELL LCM-25DA LED driver konstantní proud 25 W 0.35 - 1.05 A 6 - 54 V/DC stmívatelný, PFC spínací obvod , ochrana p
Záruční podmínky
Záruční podmínky 1294167 MEAN WELL LCM-25DA LED driver konstantní proud 25 W 0.35 - 1.05 A 6 - 54 V/DC stmívatelný, PFC spínací obvod , ochrana p
Popis
LED napájecí zdroj v plastovém pouzdře s rozsahem vstupního napětí od 180~295VAC.výstup konstantního proudu (C. známku společnosti), třída ochrany IP20, stmívání přes sběrnici DALI & push DIM
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- LCM_DA: rozhraní dali, tlačítko stmívání
- LCM telefon: stmívatelné provedení (externí napětí 0 - 10 V DC, PWM)
- Ochrana proti přetížení pomocí proudového omezení, automatické obnovení funkce
- S ochranou proti zkratu, přehřátí, přepětí
- Vestavěný PFC obvod
- Izolační třída II
- Pro vnitřní použití
- Pro použití s LED a dalším osvětlením
- Konstantní proud lze zvolit pomocí DIP spínače
- NTC připojení pro teplotní kompenzace (ROADSTAR-40, ROADSTAR-60)
- EN61000-3-2, třída C, EN55015, EN61347-1, EN61347-2-13, EN61547 A criteria
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
