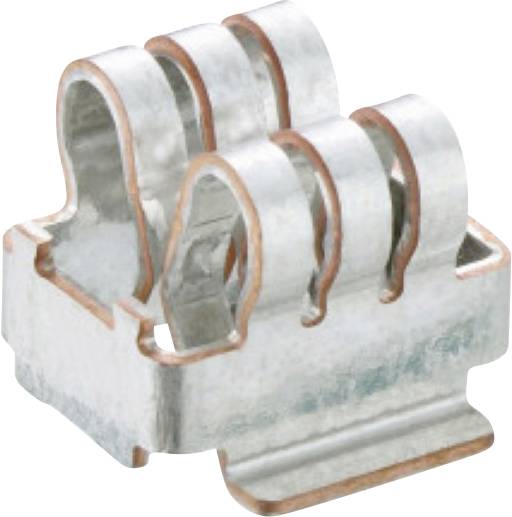

Lumberg 156738 4580 03 OP T2,0 V12VP12 Vysokonapěťový kontaktní prvek CuCr 60 A 1 ks
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vysokonapěťový kontaktní prvek
Materiál kontaktu
CuCr
Obsah
1 ks
Cykly zapojení
≤ 5
Číslo výrobce
156738
Datasheety: (PDF)
Technické parametry
- Počet pólů: 1
- Teplotní rozsah: -40 °C / +120 °C.
- Kontakty s: Plochý nůž 5,3 - 7,2 mm x 1,5 - 2,0 mm | vhodné pro reflowletování na desku plošných spojů | vhodné pro laserové svařování na elektrickou lištu nebo připojovací rám
- Přítlačná síla: Plochý nůž 1.5 mm | 1 35 N ± 10 N – shora nebo zdola | plochý nůž 2.0 mm | 35 N ± 10 N – shora dolů připojení 50 N ± 10 N
- Tažná síla: 6 N + 10/-3 N.
- Upozornění o vytaženém výkonu: Měřeno pomocí leštěných ocelových zkušebních nožů
- Průchodový odpor < 0,5 mΩ
- Jmenovitý proud: ≤ 60 a
- Jmenovité označení proudu: V závislosti na připojení k DPS/napájecí liště, montážní situaci a odvod tepla
- Kategorie produktu
Vysokonapěťový kontaktní prvek
- Materiál kontaktu
CuCr
- Obsah
1 ks
- Cykly zapojení
≤ 5
- Číslo výrobce
156738
- Kontaktní plocha
pocínovaný
- Jmenovitý proud
60 A
- Typ
4580 03 OP T2,0 V12VP12
Ke stažení
List technických údajů
List technických údajů 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Vysokonapěťový kontaktní prvek CuCr 60 A 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Vysokonapěťový kontaktní prvek CuCr 60 A 1 ks
Popis
Vysokoproudá kontaktní zásuvka, v technice Surface-Mount (SMT), lze zasunout nahoru nebo dolů, pro nožové kontakty 1,5 - 2,0 mm, pro desky plošných spojů nebo napájecí kolejnice
