Name: Laserfuchs Bodový laser eliptická 1 mW
Brand: Laserfuchs
SKU: 2987657
Availability: BackOrder

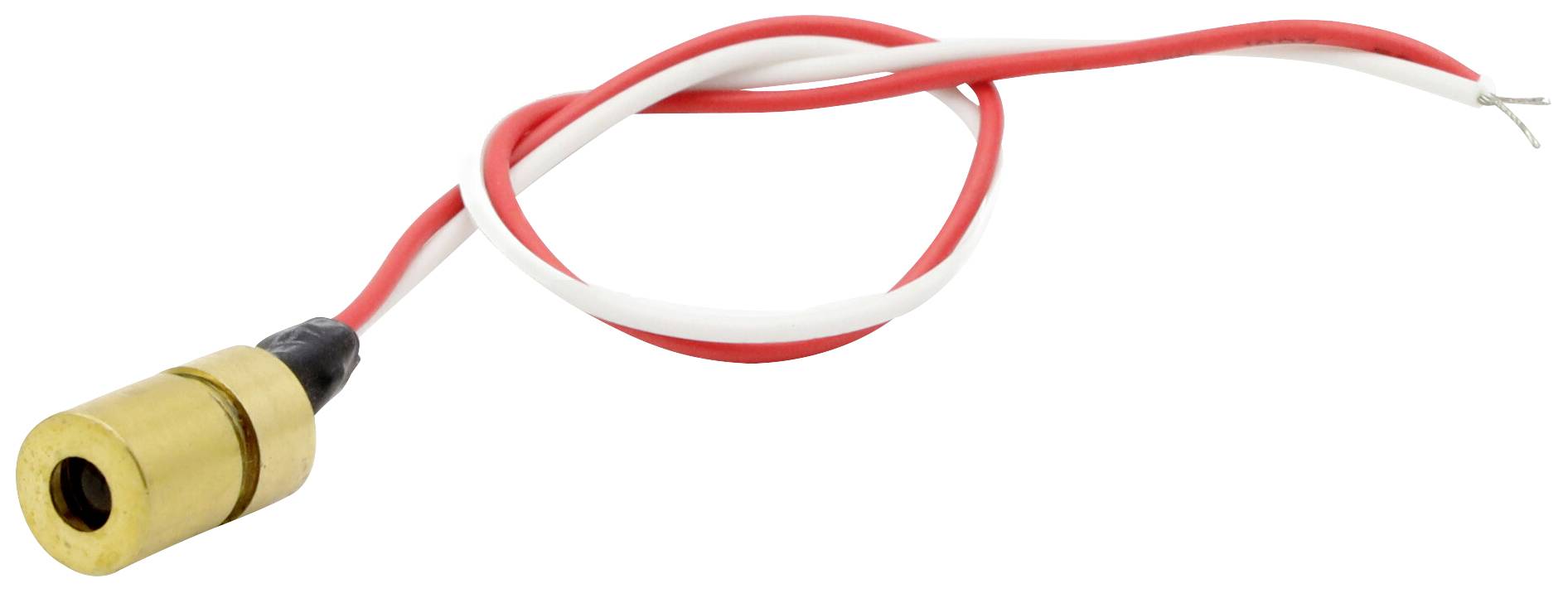

Laserdiodový modul s krátkým červeným a bílým vodičem. Používá se v elektronických aplikacích pro světelnou emisi.

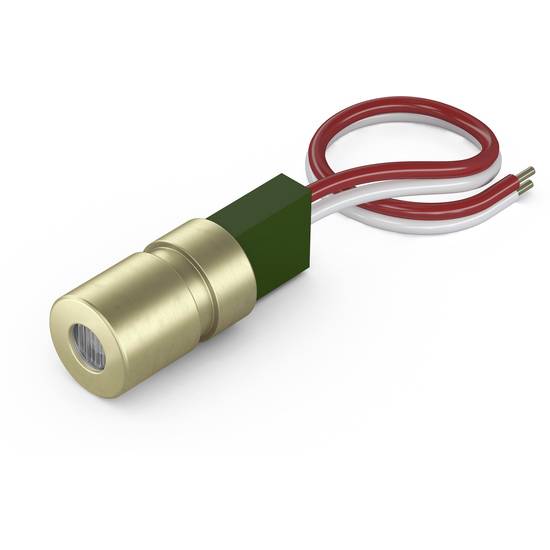

Malý válcovitý laser se zlatým pouzdrem a červenými vodiči, vhodný pro technické aplikace.

Žena pracuje na laserovém experimentu v laboratoři obklopené několika čočkami a zrcadly. V pozadí osvětlený monitor.

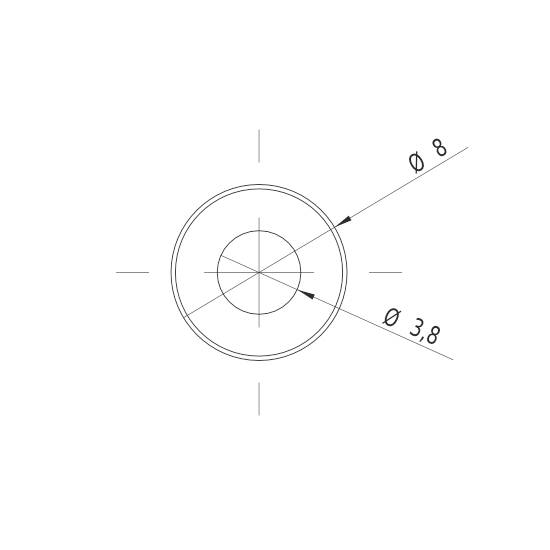

Technický výkres kruhu se dvěma údaji průměru: 8 mm a 3,8 mm. Znázorňuje přesné rozměry součásti.

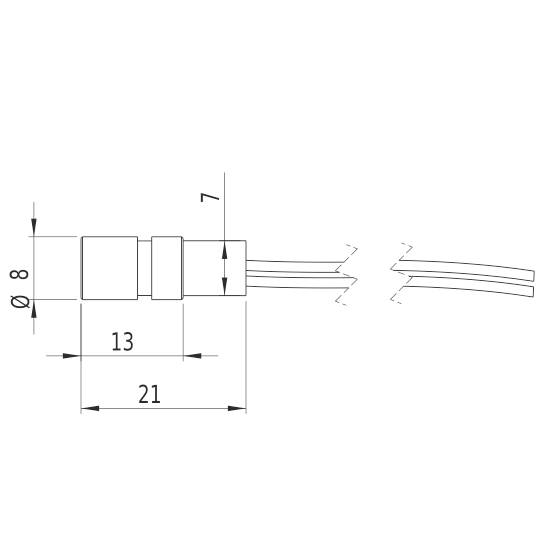

Technický výkres válcového senzoru s rozměry: průměr 8 mm, délka 21 mm, kabelový konektor na pravé straně.

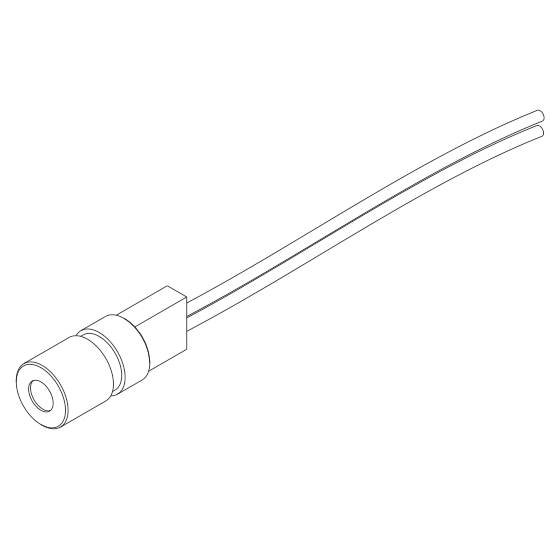

Konektor se dvěma vodiči pro elektronická zařízení, zobrazující stranu připojení a vedení kabelů.

1/7

Kategorie produktu

Bodový laser

Vyzařovací charakteristika

eliptická

Vlnová délka

650 nm

Výkon

1 mW

(Ø)

8 mm

Doručení: Út 20. 10.

513 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (342,98 Kč / kus)

342,98 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Bodový laser, červená, 650 nm, 1 mW, laser třídy 2, kolimační ostření, 3 v DC, 8 x 23 mm

Kategorie laseru: 2
Vyzařovací charakteristika: eliptická

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Optický výkon 1 mW
Životnost: 3000 h
Provozní teplota: -20 °C - 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Bod
Laserová třída: 2
Divergence: G - 0.8 mrad
Pracovní vzdálenost: 10 m
Optika: Akrylová čočka
Laserová technologie: Dioda
Zaostření: Kolimovaný
Potenciometr pouzdra: VDD(+)
Potenciometr na krytu: VDD(+) fokus: Kolimovaný
Barva kabelu GND: Bílá
Délka kabelu: 100 mm
Typ kabelu: 26 AWG, 0,14 mm m²
Výstupní optika: Průměr 3.5 mm
Průměr paprsku: 3.5 mm

Kategorie produktu: Bodový laser

Vyzařovací charakteristika: eliptická

Vlastnosti zaostření: kolimační

Vlnová délka: 650 nm

: 1 mW

(Ø): 8 mm

Délka: 23 mm

Kategorie laseru: 2

Divergence paprsku: 0.8 mrad

Pracovní odstup: 10 m

Provozní napětí: 3 V/DC

Provozní proud: 15 mA

Materiál: mosaz

Rozm.: (Ø x v) 8 mm x 23 mm

Hmotnost: 3.5 g

Splňuje RoHS: ano

Šířka: 8 mm

V: 23 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987657 Laserfuchs Bodový laser eliptická 1 mW

Informace

Informace 2987657 Laserfuchs Bodový laser eliptická 1 mW

Prohlášení o shodě

Prohlášení o shodě 2987657 Laserfuchs Bodový laser eliptická 1 mW

Provedení

Bodový laser, červená, 650 nm, 1 mW, laser třídy 2, kolimační ostření, 3 v DC, 8 x 23 mm
Typ LFD650-1-3 (8x23) je bodový laser pro projekci červeného laserového bodu. Díky zařazení do laserové třídy 2 není nutné žádné přihlášení TÜV. Laser lze bez problémů použít např. na diskotéky nebo při montáži do nástrojů. (Ochranná opatření proti laseru je však třeba dodržovat!) laserový modul je vybaven řídicí elektronikou a musí být připojen pouze ke zdroji napětí (stejnosměrné napětí). Typické oblasti použití jsou low-cost aplikace. Odběr proudu je s cca 15 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Životnost laserového modulu je vyšší než 3000 h. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA).
Vyzařovací charakteristika: Eliptický bod, bodový 4. Dubna 6mm@5m
Optický výkon: 1 mW (třída laseru 2); kolimovaný zaostřený objektiv
Velmi kompaktní konstrukce: 8 x 23 mm; odchylka nápravy: Až 3,0°
Pro použití např. u laserových vodováh, laserových marovacích systémů, robotiky, hobby, řemesel, průmysl a show.
Napájení 3 v Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
Tento text byl přeložen strojově.

Popis

Provedení

Bodový laser, červená, 650 nm, 1 mW, laser třídy 2, kolimační ostření, 3 v DC, 8 x 23 mm
Typ LFD650-1-3 (8x23) je bodový laser pro projekci červeného laserového bodu. Díky zařazení do laserové třídy 2 není nutné žádné přihlášení TÜV. Laser lze bez problémů použít např. na diskotéky nebo při montáži do nástrojů. (Ochranná opatření proti laseru je však třeba dodržovat!) laserový modul je vybaven řídicí elektronikou a musí být připojen pouze ke zdroji napětí (stejnosměrné napětí). Typické oblasti použití jsou low-cost aplikace. Odběr proudu je s cca 15 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Životnost laserového modulu je vyšší než 3000 h. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA).
Vyzařovací charakteristika: Eliptický bod, bodový 4. Dubna 6mm@5m
Optický výkon: 1 mW (třída laseru 2); kolimovaný zaostřený objektiv
Velmi kompaktní konstrukce: 8 x 23 mm; odchylka nápravy: Až 3,0°
Pro použití např. u laserových vodováh, laserových marovacích systémů, robotiky, hobby, řemesel, průmysl a show.
Napájení 3 v Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
Tento text byl přeložen strojově.
