Name: Laserfuchs Bodový laser eliptická 1 mW
Brand: Laserfuchs
SKU: 2987369
Availability: BackOrder

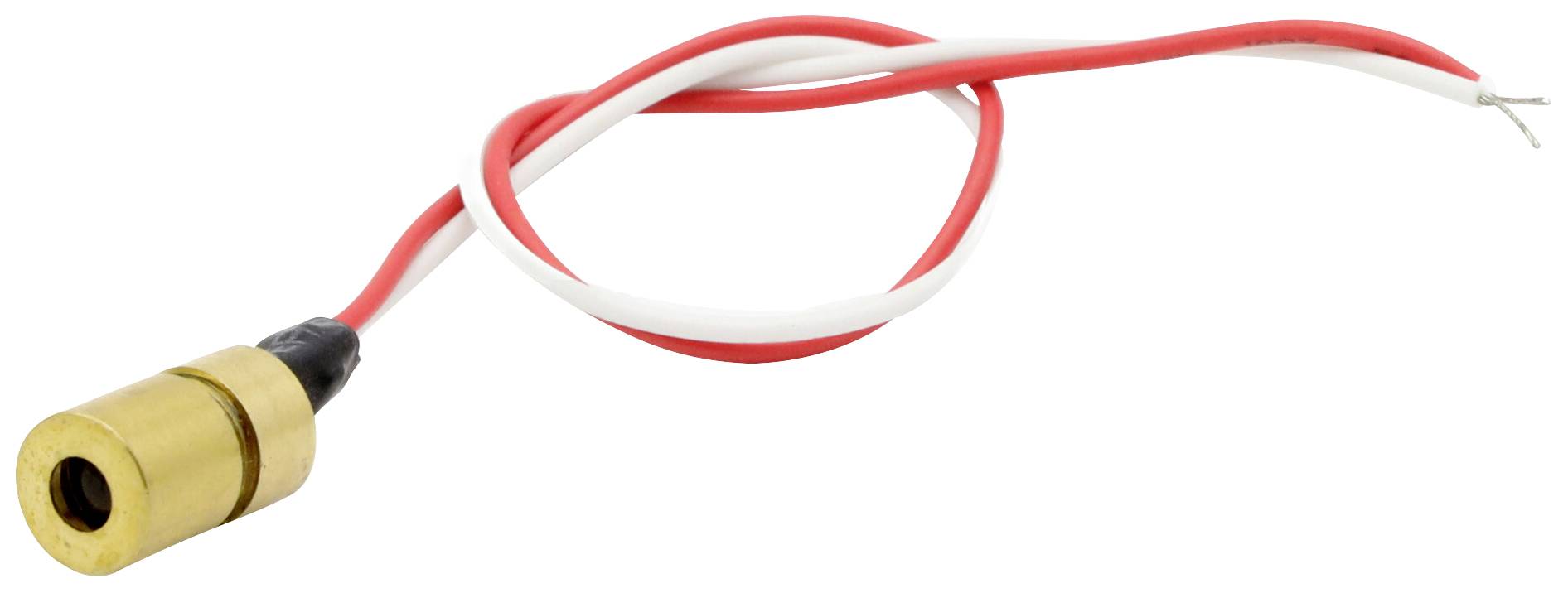

Mosazný válec se dvěma připojenými vodiči, červeným a bílým, pravděpodobně elektronická součástka.

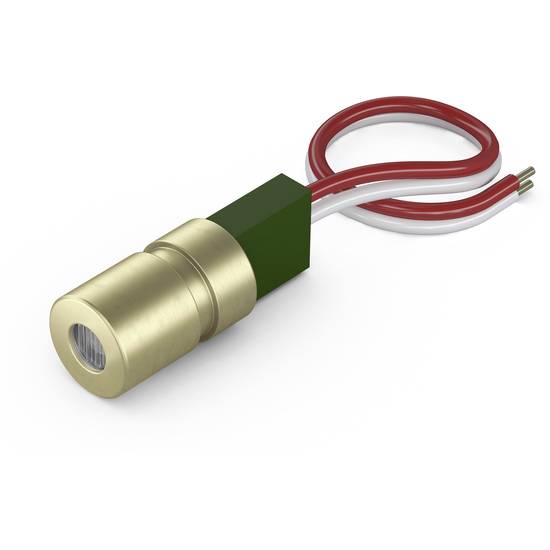

Válcový elektromotor zlaté barvy s červenými a bílými kabely vyčnívajícími z jeho zadní části.

Černé pozadí s malým červeným bodem uprostřed.

Žena pracuje v laboratoři na optickém experimentu, kde červené laserové paprsky dopadají na zrcadla a senzory.

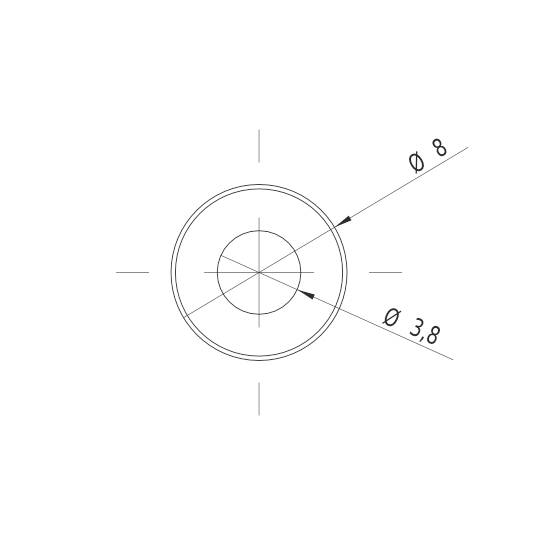

Technický výkres kruhu s průměry 8 a 3,8, dvě střední čáry vyznačují důležité rozměry.

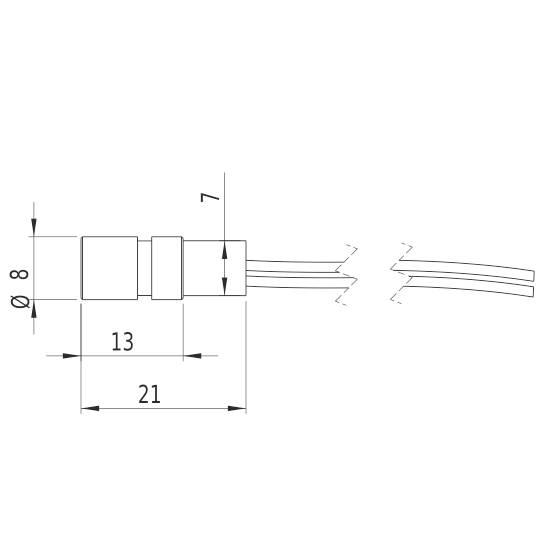

Technický výkres válcového senzoru s kabelem. Rozměry: délka 21 mm, průměr 8 mm, kabelový výstup na pravé straně.

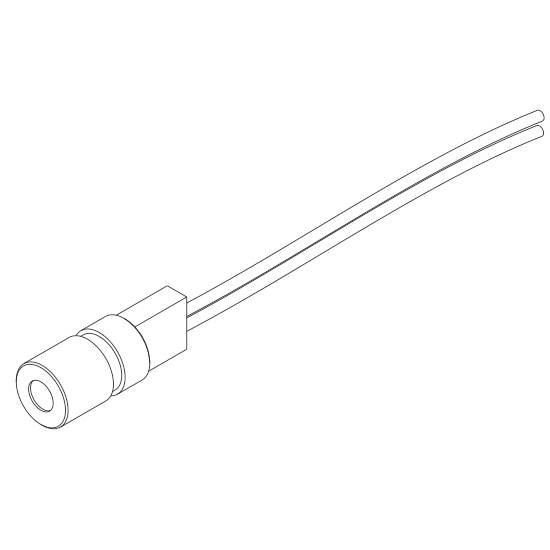

Technický výkres válcového konektoru se dvěma vyčnívajícími kabely.

1/7

Kategorie produktu

Bodový laser

Vyzařovací charakteristika

eliptická

Vlnová délka

635 nm

Výkon

1 mW

(Ø)

3.5 mm

Doručení: Út 20. 10.

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (450,41 Kč / kus)

450,41 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Bodový laser, červená, 635 nm, 1 mW, laser třídy 2, kolimační ostření, 3 v DC, 8 x 23 mm

Kategorie laseru: 2
Vyzařovací charakteristika: eliptická

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Optický výkon 1 mW
Životnost: 3000 h
Provozní teplota: -20 °C - 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Bod
Laserová třída: 2
Divergence: G - 0.8 mrad
Pracovní vzdálenost: 10 m
Optika: Akrylová čočka
Laserová technologie: Dioda
Zaostření: Kolimovaný
Potenciometr pouzdra: VDD(+)
Potenciometr na krytu: VDD(+) fokus: Kolimovaný
Barva kabelu GND: Bílá
Délka kabelu: 100 mm
Výstupní optika: Průměr 3.5 mm

Kategorie produktu: Bodový laser

Vyzařovací charakteristika: eliptická

Vlastnosti zaostření: kolimační

Vlnová délka: 635 nm

: 1 mW

(Ø): 3.5 mm

Délka: 23 mm

Kategorie laseru: 2

Divergence paprsku: 0.8 mrad

Pracovní odstup: 10 m

Provozní napětí: 3 V/DC

Provozní proud: 30 mA

Materiál: mosaz

Rozm.: (Ø x d) 3.5 mm x 23 mm

Hmotnost: 3.5 g

Splňuje RoHS: ano

Šířka: 8 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987369 Laserfuchs Bodový laser eliptická 1 mW

Informace

Informace 2987369 Laserfuchs Bodový laser eliptická 1 mW

Prohlášení o shodě

Prohlášení o shodě 2987369 Laserfuchs Bodový laser eliptická 1 mW

Provedení

Bodový laser, červená, 635 nm, 1 mW, laser třídy 2, kolimační ostření, 3 v DC, 8 x 23 mm
Typ LFD635-1-3 (8x23) je laser pro projekci červeného laserového bodu, který je díky vlnové délce 635 nm výrazně lépe viditelný než srovnatelný laser s 650 nm. Laser má velmi kompaktní provedení (8 x 23 mm). Životnost laserového modulu je delší než 3.000 hodin. Díky kolektivovanému laserovému paprsku roste velikost produkovaného bodu, se stoupající pracovní vzdáleností, trvale mírně. Odběr proudu je s cca 30 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento bodový laser se hodí např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 2.
Vyzařovací charakteristika: Eliptický bod, bodový rozměr: 4 mm@5m; laser s 635 nm má lepší viditelnost než např. laser s 650 nm.
Optický výkon: 1 mW (třída laseru 2); kolimovaný zaostřený objektiv
Velmi kompaktní konstrukce: 8 x 23 mm; odchylka nápravy: Až 3,0°
Pro použití např. u laserových vodováh, laserových marovacích systémů, robotiky, hobby, řemesel, průmysl a show.
Napájení 3 v Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
Tento text byl přeložen strojově.
