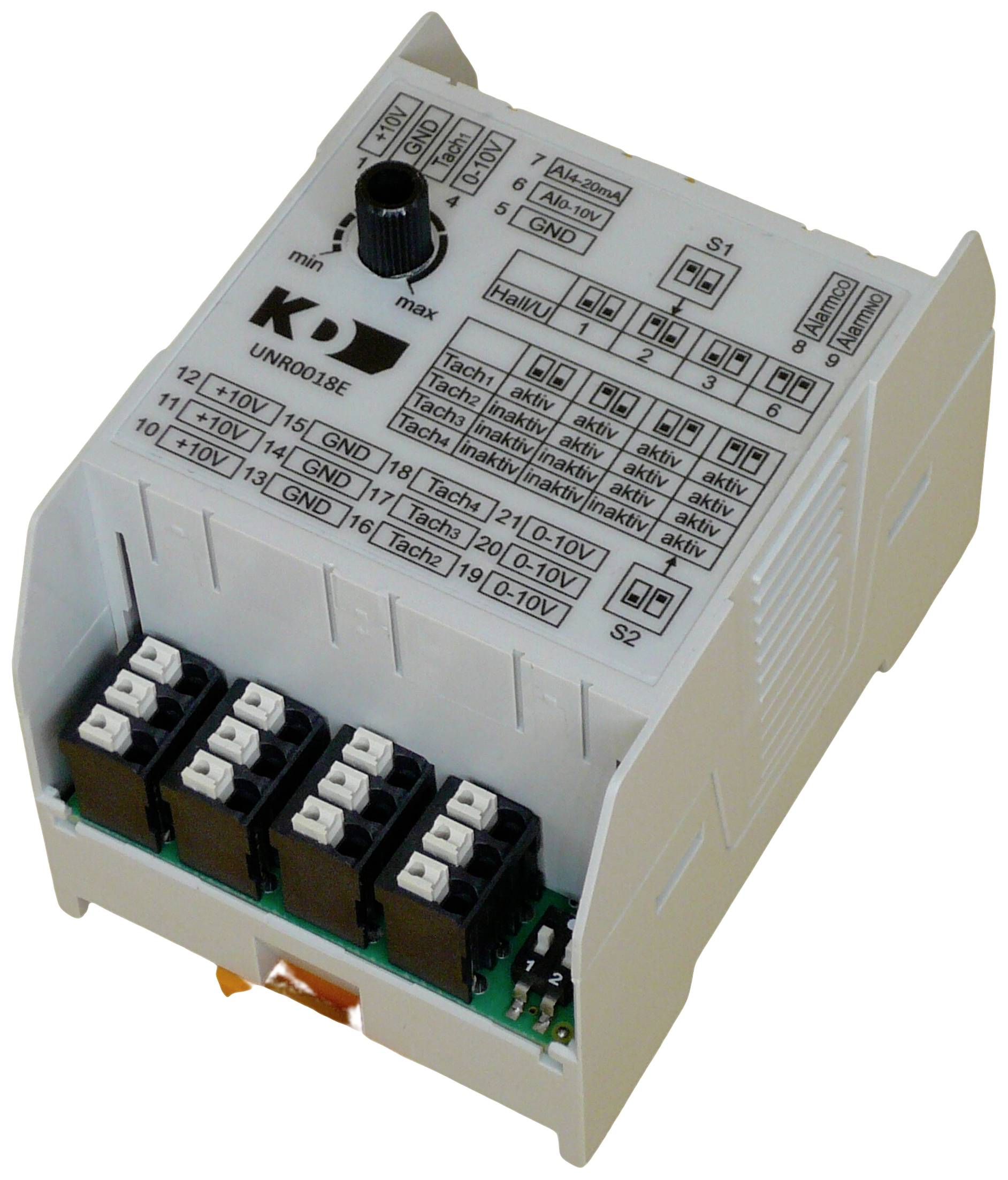

KD Elektronik 26052 regulátor otáček systém sběrných kolejnic 1250 W
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (4 669,00 Kč / kus)
4 669,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Regulátor otáček / monitorování v pouzdru
- Monitorování a nastavení otáček až pro čtyři EC ventilátory
- Nastavitelný počet otáček s integrovaným otočným knoflíkem (potenciometr) nebo s externím standardním signálem (4…20 mA, 0…10 v)
- Napájení přímo pomocným napětím (+10 v DC) EC ventilátorů - není nutné žádné samostatné napájení
Technické parametry
- Kategorie produktu
regulátor otáček
- Provozní napětí
10 V
1250 W
- Zatížitelnost kontaktu (max.)
5 A
- Způsob montáže
systém sběrných kolejnic
- Barva
světle šedá
- Rozm.
(d x š x v) 76 x 52.5 x 60 mm
- Šířka
52.5 mm
- V
60 mm
- Délka
76 mm
Ke stažení
List technických údajů
List technických údajů 2901004 KD Elektronik 26052 regulátor otáček systém sběrných kolejnic 1250 W
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2901004 KD Elektronik 26052 regulátor otáček systém sběrných kolejnic 1250 W
Popis
Modul slouží k monitorování až čtyř ventilátorů, které mají Hallův výstup (Tacho). Výpadek monitorovaného ventilátoru je signalizován poplašným relé (beznapěťový spínač) a LED diodou.
DIP spínač lze nastavit, které z větracích přípojek je sledováno. Dále je možné hlásit práh otáček pod poruchou pomocí spínače DIP.
Kromě kontrolní funkce lze pomocí pevně zabudovaného otočného knoflíku (potenciometr) nebo přes vstup 4 - 20 mA nebo 0 - 10 V. Přitom vždy máte nejvyšší hodnotu ze dvou vstupů a potenciometru.
Modul se napájí z +10 v DC pomocného napětí ventilátoru a má maximální odběr proudu 1,0 mA. Ventilátory musí být zásobovány samostatně.
Tento text byl přeložen strojově.
DIP spínač lze nastavit, které z větracích přípojek je sledováno. Dále je možné hlásit práh otáček pod poruchou pomocí spínače DIP.
Kromě kontrolní funkce lze pomocí pevně zabudovaného otočného knoflíku (potenciometr) nebo přes vstup 4 - 20 mA nebo 0 - 10 V. Přitom vždy máte nejvyšší hodnotu ze dvou vstupů a potenciometru.
Modul se napájí z +10 v DC pomocného napětí ventilátoru a má maximální odběr proudu 1,0 mA. Ventilátory musí být zásobovány samostatně.
Tento text byl přeložen strojově.
Provedení
- Regulátor otáček / monitorování v pouzdru
- Až 4 EC ventilátorů
- 10 VDC (tolerance: 9,70 - 12,4 VDC)
- Vstupní proud: max. 1,0mA
- 76 x 52,2 x 60 mm
- Kompatibilní s EC ventilátory fa. Ebm papest s Hallovou/tacho výstupem a 0…10 v řídicím vstupem
- Signalizace poruchy pomocí beznapěťového poplachového kontaktu (zatížitelnost až 250 VAC / 30 VDC , 5 a)
- Konfigurovatelný pomocí DIP spínače
- Montáž: DIN lišta 35 mm (TS 35)
- Provozní teplota: -25…+70 °C
- Monitorování a detekce výpadku ventilátorů / ventilátorů, ventilátorů a motorů s Hallova výstupem
- Resp. nastavení otáček Ovládání ventilátorů / ventilátorů, dmychadel a motorů s řídicím vstupem (0…10 v)
- Použití ve skříňových rozvaděčích, topných zařízeních, ventilačních a klimatizačních zařízeních a také v automatizaci budov
Obsah balení
- 1 regulátor otáček
