KD Elektronik 151749 regulátor otáček 0.8 W

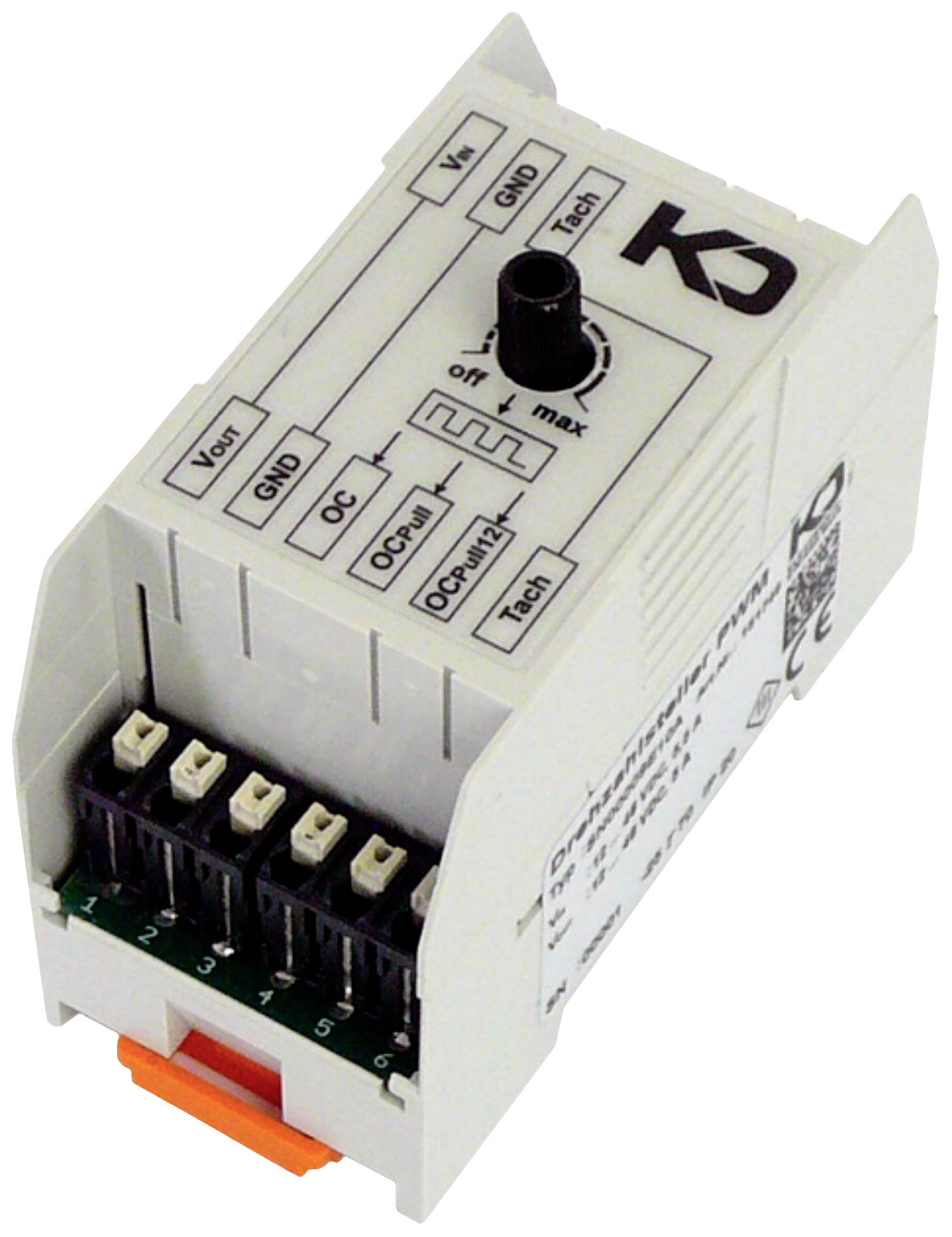

Elektronický řídicí modul s přípojkami, ovládacím knoflíkem a popisným čelním panelem. Primárně používaný pro elektrické řídicí obvody.

Datasheety: (PDF)

Doručení: Čt 8. 10.

4 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 619,01 Kč / kus)

3 619,01 Kč

Bez DPH.

Doprava zdarma

Už jen 4 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Regulátor otáček PWM SN009E

Konstantní nastavení otáček pro DC a AC motory s řídicím vstupem PWM
Plynulé nastavení otáček v celém rozsahu nastavení
Přímé připojení DC ventilátorů s odběrem proudu až 5 A.
Široký rozsah vstupního napětí 12 … 48 VDC

Technické parametry

Kategorie produktu: regulátor otáček

Provozní napětí: 12 V
48 V

: 0.8 W

Zatížitelnost kontaktu (max.): 5.1 A

Barva: světle šedá

Hmotnost: 40 g

Rozm.: (d x š x v) 76 x 36 x 60 mm

Šířka: 36 mm

V: 60 mm

Délka: 76 mm

Ke stažení

List technických údajů

List technických údajů 2901007 KD Elektronik 151749 regulátor otáček 0.8 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2901007 KD Elektronik 151749 regulátor otáček 0.8 W

Popis

Modul regulátoru otáček slouží k pevnému nastavení otáček motorů, ventilátorů, dmychadel nebo čerpadel s řídicím vstupem PWM. Je možné provozovat AC nebo DC motory, přičemž DC motory s odběrem proudu až 5 a lze připojit přímo k regulátoru otáček.
Modul poskytuje tři různé typy ovládacích rozhraní PWM (Open Collector, Open Collector s Pull Up, Open Collector s Pull Up a omezením na 12 v), která každé vydávají stejné otáčky.
Volitelně může signál tachometru ventilátoru popř. Motor je pomocí modulu broušen, aby byl sledován pomocí předsazeného rozpoznání poruchy. Signál tachometru je vybroušen přímo interně.
Modul má na horní straně ručně ovládaný otočný knoflík, který mění řídicí signál na třech PWM řídicích výstupech od 0 % do 100 % (poměr snímání). Levý doraz knoflíku odpovídá 0 %.

Tento text byl přeložen strojově.
