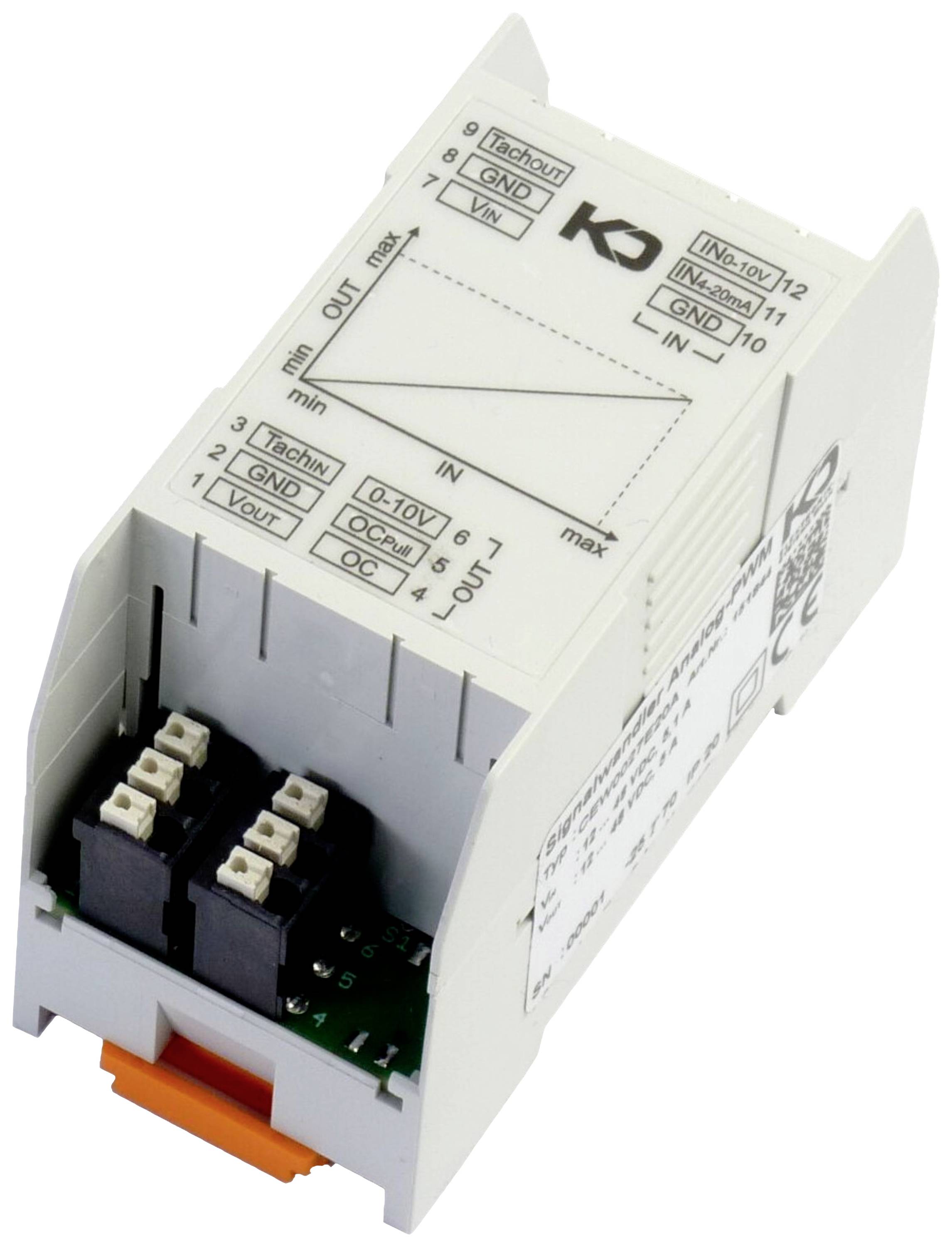

KD Elektronik 151844 Signálový převodník z analogového na PWM signál
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 255,37 Kč / kus)
4 255,37 Kč
Bez DPH.
Doprava zdarma
Už jen 6 Ks skladem!
Hlavní benefity
Měnič signálu analogové PWM
- Změna signálu 0 … 10 v nebo 4 … 20 mA do signálu PWM
- Ovládání DC a AC ventilátorů s řídicím vstupem PWM nebo vstupem 0 … 10 V.
- Přímé připojení DC ventilátorů s odběrem proudu až 5 A.
Technické parametry
- Kategorie produktu
Signálový převodník z analogového na PWM signál
- Provozní napětí
12 V
48 V
- Barva
světle šedá
- Rozm.
(d x š x v) 76 x 36 x 51 mm
- Šířka
36 mm
- V
51 mm
- Délka
76 mm
Ke stažení
List technických údajů
List technických údajů 2901006 KD Elektronik 151844 Signálový převodník z analogového na PWM signál
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2901006 KD Elektronik 151844 Signálový převodník z analogového na PWM signál
Popis
Měnič signálu převádí analogový standardní signál (0 … 10 v nebo 4 … 20 mA) na signál PWM (0 … 100 % spínací poměr). Modul poskytuje dva různé typy ovládacích rozhraní PWM (Open Collector a Open Collector s Pull Up), která každé vydávají stejné otáčky. Navíc je k dispozici analogový výstup 0 … 10 v, který rovněž vydává stejné otáčky. Pokud jsou oba vstupy signálu (AI0-10V a AAI4-20mA) v činnosti, bude vydána vyšší z výsledných otáček. Lze připojit AC nebo DC ventilátory, přičemž DC ventilátory s odběrem proudu až 5 A.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Měnič signálu analogové PWM
- 12 V DC
- Vstupní signál:
- 0 až 10 v nebo 4 až 20 mA
- Řídicí výstup:
- Open Collector s nebo bez Pull-up
- 0-10 V.
- Široký rozsah vstupního napětí 12 … 48 VDC
- Kompatibilní s ventilátory EBM papst
- Montáž: DIN lišta 35 mm
- Převedení analogového standardu signálu (např. výstup SPS) na PWM signál pro regulaci otáček motorů s řídicím vstupem PWM
- Řízení otáček motorů ve skříňových rozvaděčích, topných, ventilačních a klimatizačních zařízeních
- Kombinované použití s detekacemi selhání ventilátorů Elektronický systém KD
