Name: JUMPFLEX® měřicí převodník; měřicí převodník polohy potenciometru WAGO 857-809 857-809 1 ks
Brand: WAGO
SKU: 640972
Availability: BackOrder

Technický výkres profilu, boční a čelní pohled. Rozměry: 94 mm šířka, 96 mm výška, 6 mm hloubka.

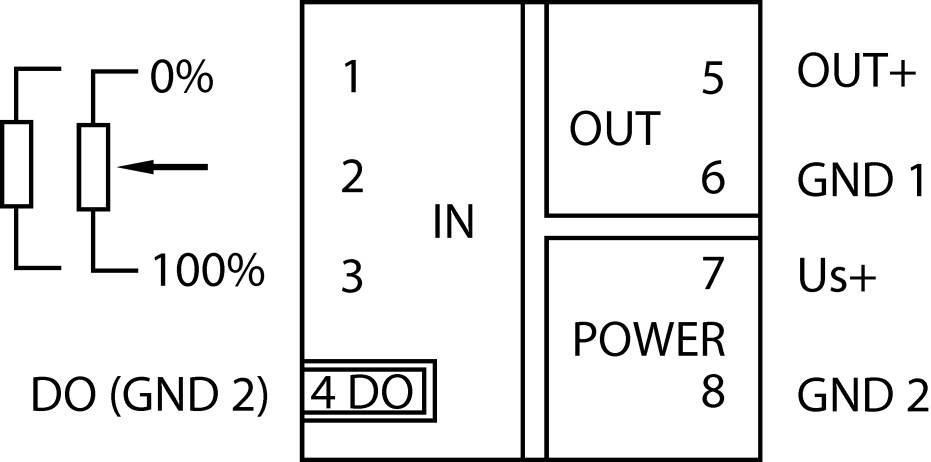

Diagram elektrického schématu s přípoji: IN, OUT, POWER, DO (GND 2), OUT+, GND 1, Us+, GND 2. Vlevo symbol odporu s rozsahem 0 % až 100 %.

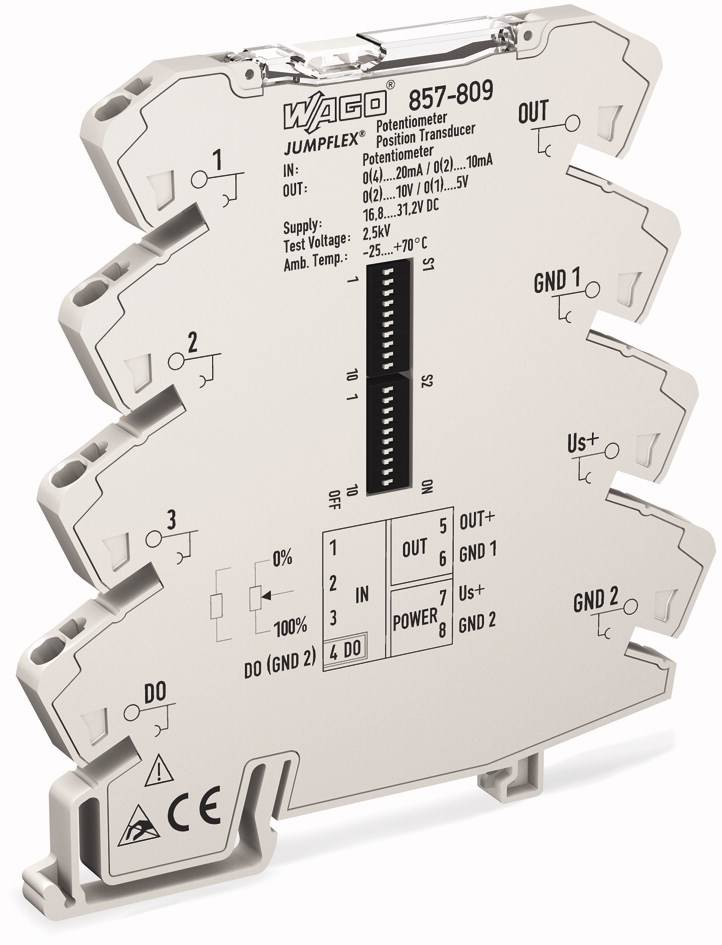

Elektronické zařízení: Potenciometrický polohový převodník od firmy WAGO, model 857-809. Přípojky, technické parametry a symbolika viditelné.

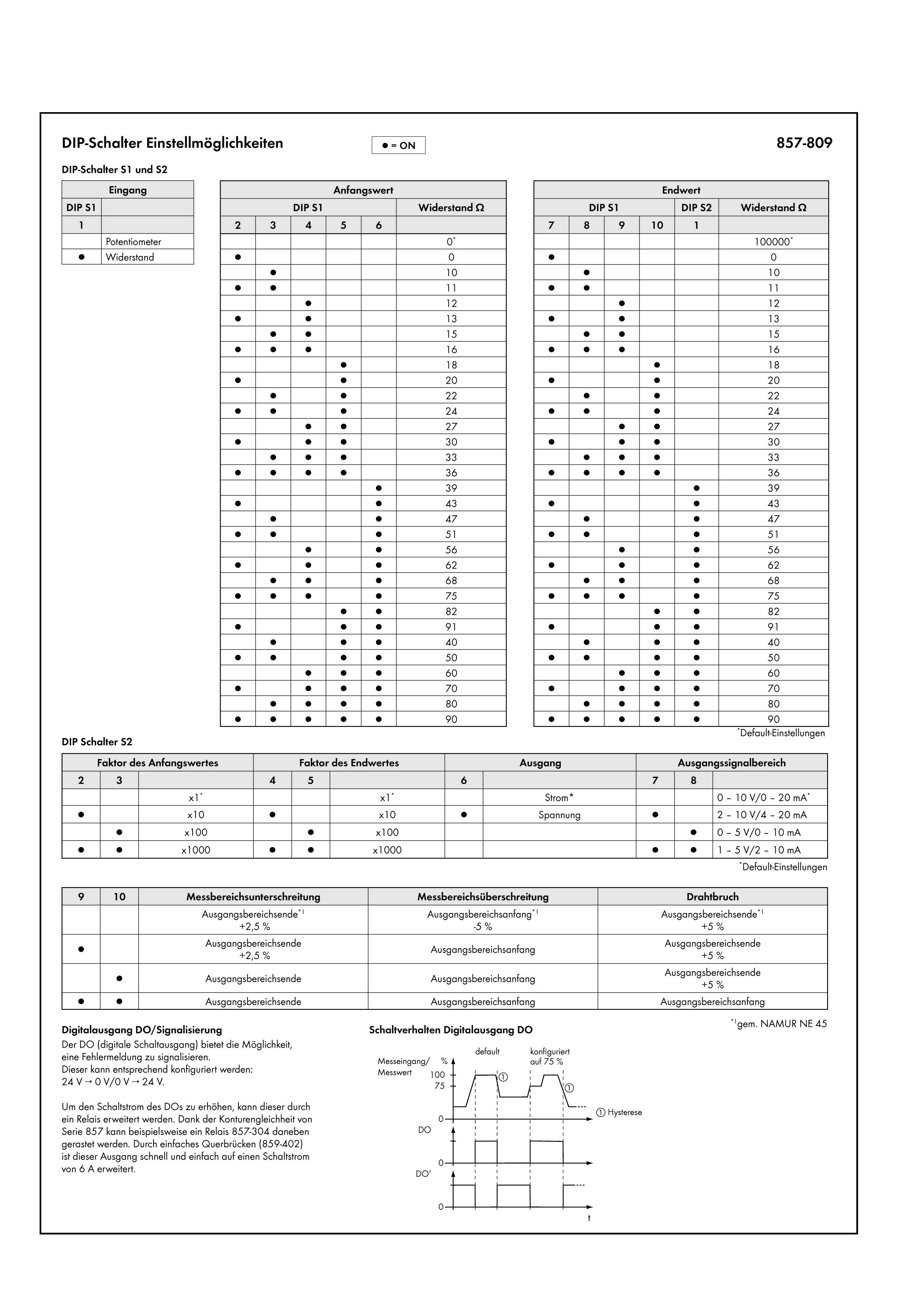

Nastavovací možnosti DIP přepínačů s různými konfiguracemi a výstupními signály. Tabulka zobrazuje polohy přepínačů a hodnoty.

1/4

Kategorie produktu

měřicí transformátor

Typ

857-809

Rozm.

(d x š x v) 96 x 6 x 96 mm

Výstupní signál (napětí)

0 V ...5 V. 0 V ...10 V. 1 V ...5 V. 2 V ...10 V

Výstupní signál (proud)

0 mA ...10 mA. 0 mA ...20 mA. 4 mA ...20 mA

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 731,40 Kč / kus)

7 731,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: 857-809

Kategorie produktu: měřicí transformátor

Rozm.: (d x š x v) 96 x 6 x 96 mm

Výstupní signál (napětí): 0 V ...5 V. 0 V ...10 V. 1 V ...5 V. 2 V ...10 V

Výstupní signál (proud): 0 mA ...10 mA. 0 mA ...20 mA. 4 mA ...20 mA

Zátěž: ≤ 600 Ω (I výstup) ≥ 2 kΩ (U výstup)

Obsah: 1 ks

Konfigurace: DIP spínač

Šířka: 6 mm

V: 96 mm

Délka: 96 mm

Příkon proudu: ≤ 40 mA

Napájecí napětí (num.): 24 V

Napájecí napětí U(B): DC 16.8 ...31.2V

Výstupní signál: Potenciometr a odpory *

Napájecí napětí: 24 V/DC

: Snap mounting support rail

: 6

: 96 mm

: 94 mm

: -25-70 °C

: Spring clamp connection

: IP20

UKCA: bezvýznamný
