Name: izolační hmota červená, žlutá 6pólová 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25664VD53
Brand: Siemens
SKU: 1744185
Availability: BackOrder

Obdélníkový bílý box s červeným otočným přepínačem na žlutém pozadí, pravděpodobně hlavní elektrický spínač.

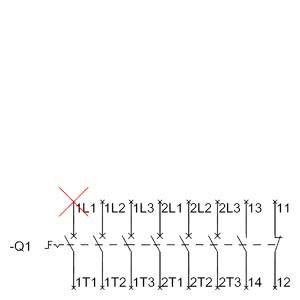

'Q1' zobrazuje schéma zapojení s různými spínači, číslovanými od 1L1 do 2T3, přičemž červený křížek nad 1L1 představuje přerušení.

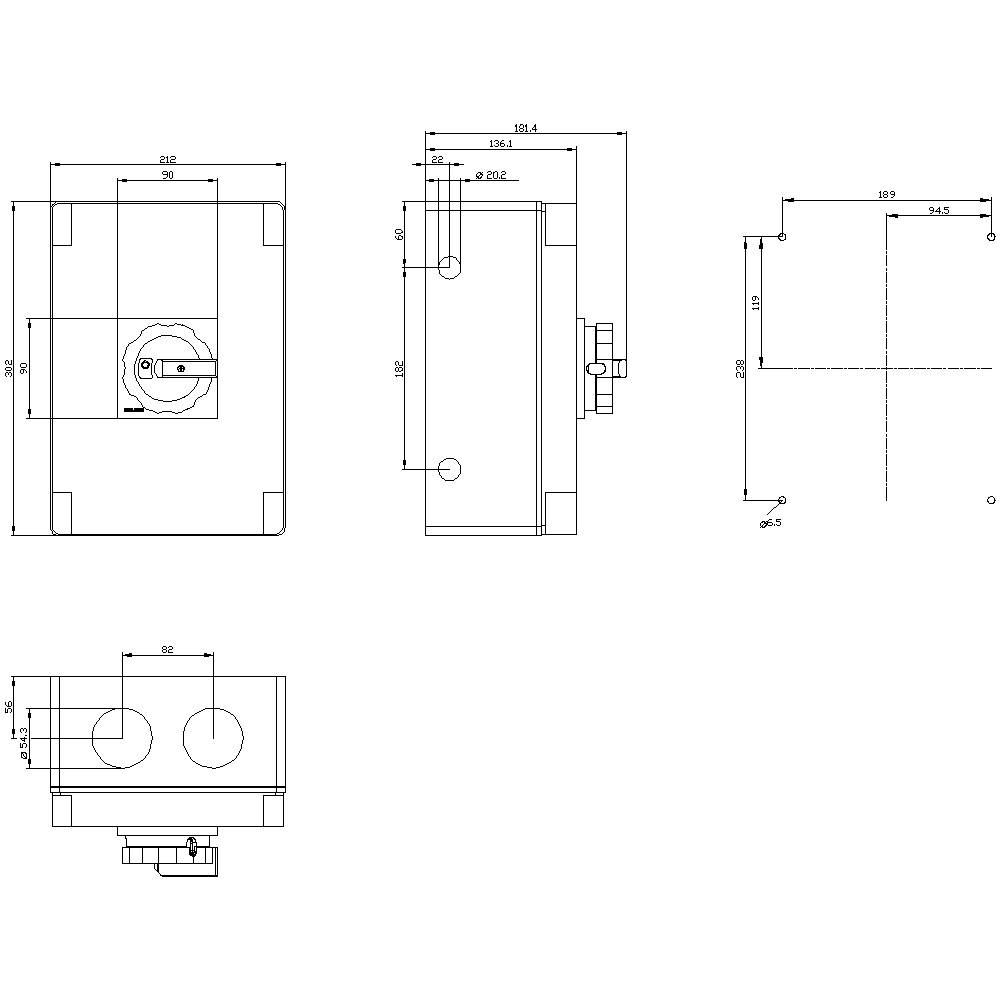

Technický výkres obdélníkového zařízení s rozměry a pohledy z různých stran. Znázorňuje pozice pro montážní otvory.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 486,78 Kč / kus)

5 486,78 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: červená
Velikost zátěže oddělovací spínače: 3
Ztrátový výkon: 27 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: červená
žlutá

Průřez: 35 mm²

Pólů: 6

Rozm.: (š x v x h) 212 x 302 x 181 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: Nouzový vypínač

Barva LED: červená

Materiál: izolační hmota

Šířka: 212 mm

V: 302 mm

Hloubka: 181 mm

: 19 kW

: 1

: 1

: 63 A

: 6

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: ANO

: Short rotary handle

: ANO

: ANO

: ANO

: 22 kW

: 1.26 kA

: Red

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 63 A

: NE

: 43

: Other

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Průřez

Pólů

Kategorie produktu

2.515 mm² Siemens 3LD93402C

Objednací číslo:1704864

Doručení: Po 19. 10.

Conrad Electronic

2.515 mm²

nulová svorka

Min.: 1

Násobky: 1

285,12 Kč^*

2pólový 16 A Siemens 3LD92065A

Objednací číslo:1742995

Doručení: Po 26. 10.

Conrad Electronic

Spínací zařízení

Min.: 1

Násobky: 1

1 119,83 Kč^*

3pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD30101TK05

Objednací číslo:1744386

Doručení: Po 19. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

946,28 Kč^*

3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Objednací číslo:1744384

Doručení: Po 19. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

706,61 Kč^*

3pólový 16 mm² 25 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD31101TK05

Objednací číslo:1703073

Doručení: Po 26. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

1 185,95 Kč^*

3pólový 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Objednací číslo:1699137

Doručení: Po 19. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

946,28 Kč^*

3pólový 16 mm² 32 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = L Siemens 3LD32101TK05

Objednací číslo:1741547

Doručení: Po 26. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

1 185,95 Kč^*

3pólový 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Objednací číslo:1748476

Doručení: Po 19. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

855,37 Kč^*

3pólový 16 mm² 40 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD33101TK05

Objednací číslo:1741759

Doručení: Po 26. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

1 847,11 Kč^*

3pólový 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Objednací číslo:1741757

Doručení: Po 19. 10.

Conrad Electronic

16 mm²

výkonový odpínač

Min.: 1

Násobky: 1

1 450,41 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744185 izolační hmota červená, žlutá 6pólová 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25664VD53

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744185 izolační hmota červená, žlutá 6pólová 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25664VD53

Popis

SENTRON, jistič 3 LD, nouzový vypínač, 6-pólový, IU: 63 a, provozní výkon / při AC-23 a při 400 v: 22 kW, izolace izolačních materiálů pro metrické šroubení, 1Ö, 1S, otočný pohon, červený/žlutý hlavní a nouzový vypínač SENTRON 3LD2 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení na výrobu potravin a nápojů, v chemickém nebo potravinářském průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
