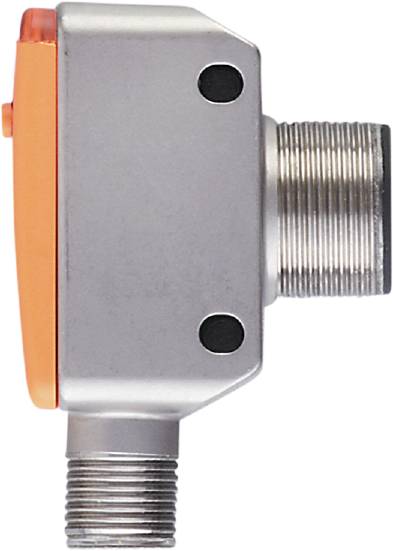

Ilustrační obrázek
ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 PNP UGT594
Kategorie produktu
Ultrazvukové tlačítko
Provozní napětí max.
30 V/DC
Výstupy
PNP
spínací vzdálenost (max.)
1200 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (9 239,00 Kč / kus)
9 239,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Ultrazvukový reflexní snímač iFm UGT594
- Robustní, obdélníkové kovové pouzdro s bočním závitem M18
- Prostorově úsporné provedení pro použití ve stísněných montážních podmínkách
- Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
- Intuitivní nastavení rozsahu snímání pomocí tlačítka
Dodatečné informace:
Technické parametry
- Rozměry [mm]: 53 x 20 x 37,7
- Počet digitálních výstupů: 1
- Počet vstupů a výstupů: Počet digitálních výstupů: 1
- Displej: Spínací stav: 1x LED, žlutá; Echo: 1x LED, zelená
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -20... 70
- Přesnost opakování: 1 %
- Utahovací moment [Nm]: 50
- Rozlišení [mm]: 1
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Potřebná základní třída: A
- Doba pohotovosti [s]: < 0,3
- Provozní napětí [v]: 10...30 DC; („supply class 2“ podle cULus)
- Slepé pásmo [mm]: 80
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Elektrické provedení: PNP
- Pouzdro: Čtvercový tvar se závitem M18
- Celkový počet výstupů: 1
- Hmotnost [g]: 99.000
- Označení závitu: M18 x 1
- Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
- Hystereze [%]: < 1
- Funkce IO-Link (cyklicky): Specifické pro aplikaci; počítadlo provozních hodin
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -30... 80
- Chyba linearity analogového výstupu [%]: ≤ 1
- Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
- max. Pokles napětí spínací výstup DC [v]: 2,2
- Min. Doba cyklu procesu [ms]: 16
- MTTF: 201
- Úhel otevření cylindrický [°]: 14; (±2)
- Možnosti programování: Hystereze/okno; druhý spínací bod; zpoždění zapnutí a vypnutí; spínací procesy; funkce Teach; spínání světlem/tma
- Profily: Smart Sensor: Identifikace přístroje; multichannel, two setpoint switching sensor, type 0 Generic profiled sensor; Process Data Varise proměnná; Device diagnostis; Teach Channel
- Spínací vzdálenost [mm]: 80...1200; (Target: 200 x 200)
- Spínací frekvence DC [Hz]: 5
- Odchylka spínacího bodu [%]: -2... 2
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
- Odběr proudu [mA]: < 35
- Funkce Teach: Ano
- Kompenzace teploty: Ano
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Měničová frekvence [kHz]: 200
- Přesnost opakování IO-Link [%]: < 0,7
- Kategorie produktu
Ultrazvukové tlačítko
- Typ
UGT594
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
PNP
- spínací vzdálenost (max.)
1200 mm
- Provedení
Ultrazvuk
- Připojení
M12
- Konstrukční velikost
M18 x 1
- Materiál pouzdra
kov
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-20 °C
- Max. teplota
70 °C
- Délka
53 mm
- Šířka
20 mm
- V
37.7 mm
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 37.7 mm
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3320612 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 PNP UGT594
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3320612 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 PNP UGT594
Popis
Ultrazvukový reflexní snímač iFm UGT594
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
