ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 modulová konstrukce NPN UGT586 Piece

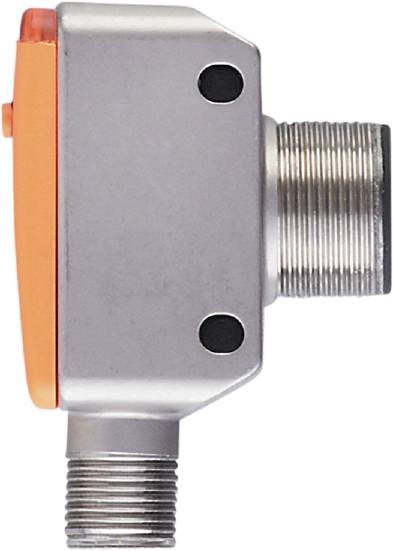

Obrázek ukazuje stříbrný kovový senzor s oranžovou přední částí. Po straně má dva závitové vstupy.
Ilustrační obrázek
Druh obalu
Piece
Kategorie produktu
Ultrazvukové tlačítko
Provozní napětí max.
30 V/DC
Výstupy
NPN
spínací vzdálenost (max.)
300 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 23. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (9 159,00 Kč / kus)
9 159,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Ultrazvukový reflexní snímač iFm UGT586

  • Robustní, obdélníkové kovové pouzdro s bočním závitem M18
  • Prostorově úsporné provedení pro použití ve stísněných montážních podmínkách
  • S programovatelným spínacím výstupem a analogovým výstupem
  • Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
  • Intuitivní nastavení rozsahu snímání pomocí tlačítka

Dodatečné informace:

Technické parametry

  • Rozměry [mm]: 53 x 20 x 37,7
  • Analogový výstup proud [mA]: 4...20
  • Doba odezvy [ms]: < 450; (analogový výstup)
  • Počet analogových výstupů: 1
  • Počet digitálních výstupů: 1
  • Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
  • Displej: Spínací stav: 1x LED, žlutá; Echo: 1x LED, zelená
  • Okolní teplota-1 [°C]: -20... 70
  • Přesnost opakování: 1 %
  • Utahovací moment [Nm]: 50
  • Rozlišení [mm]: 2
  • Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
  • Výstupní signál: Spínací signál; analogový signál
  • Doba pohotovosti [s]: < 0,3
  • Provozní napětí [v]: 10...30 DC; („supply class 2“ podle cULus)
  • Slepé pásmo [mm]: 40
  • Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
  • Elektrické provedení: NPN
  • Rozsah snímání hystereze [mm]: < 1
  • Pouzdro: Čtvercový tvar se závitem M18
  • Celkový počet výstupů: 2
  • Hmotnost [g]: 98.500
  • Označení závitu: M18 x 1
  • Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
  • Hystereze [%]: < 1
  • Ochrana proti zkratu: Ano
  • Skladovací teplota [°C]: -30... 80
  • Chyba linearity analogového výstupu [%]: ≤ 1
  • Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
  • Max. Ručitel [Ω]: 500
  • max. Pokles napětí spínací výstup DC [v]: 2,2
  • MTTF: 191
  • Úhel otevření cylindrický [°]: 15; (±2)
  • Spínací vzdálenost [mm]: 40...300; (Target: 100 x 100)
  • Spínací frekvence DC [Hz]: 8
  • Odchylka spínacího bodu [%]: -5... 5
  • Stupeň krytí: IP 67
  • Třída ochrany III
  • Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
  • Odběr proudu [mA]: < 35
  • Funkce Teach: Ano
  • Kompenzace teploty: Ano
  • Přetížení: Ano
  • Ochrana proti přepólování: Ano
  • Měničová frekvence [kHz]: 300
Druh obalu

Piece

Kategorie produktu

Ultrazvukové tlačítko

Typ

UGT586

Min. provozní napětí

10 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

10 - 30 V/DC

Výstupy

NPN

spínací vzdálenost (max.)

300 mm

Provedení

Ultrazvuk

Vlastnosti

LED kontrolka

Připojení

M12

Způsob konstrukce

modulová konstrukce

Konstrukční velikost

M18 x 1

Materiál pouzdra

kov

IP67

Min. teplota

-20 °C

Max. teplota

70 °C

Délka

53 mm

Šířka

20 mm

V

37.7 mm

Rozm.

(d x š x v) 53 x 20 x 37.7 mm

Splňuje RoHS

ano

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3320596 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 modulová konstrukce NPN UGT586 Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3320596 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 modulová konstrukce NPN UGT586 Piece

Popis

Ultrazvukový reflexní snímač iFm UGT586
