ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 analogové napětí UGT508 Piece

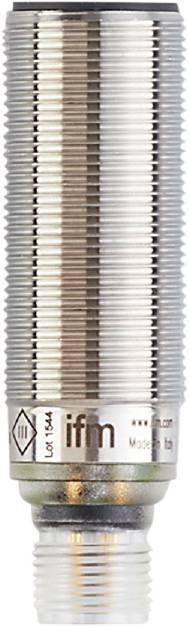

Detailní záběr stříbrného kovového závitu, který probíhá vertikálně a vykazuje jednotnou strukturu s ostrými drážkami.
Ilustrační obrázek
Druh obalu
Piece
Kategorie produktu
Ultrazvukové tlačítko
Provozní napětí max.
30 V/DC
Výstupy
analogové napětí
spínací vzdálenost (max.)
1200 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 23. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (9 159,00 Kč / kus)
9 159,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Ultrazvukový reflexní snímač iFm UGT508

  • Prostorově úsporné provedení pro použití ve stísněných montážních podmínkách
  • Přesný, lineární napěťový výstup
  • Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
  • Dobře viditelná LED pro zobrazení stavu sepnutí a Echo

Dodatečné informace:

Technické parametry

  • Rozměry [mm]: M18 x 1 / L = 60,5
  • Analogový výstup napětí [v]: 0... 10
  • Počet analogových výstupů: 1
  • Počet vstupů a výstupů: Počet analogových výstupů: 1
  • Displej: Spínací stav: 1x LED, žlutá; Echo: 1x LED, zelená
  • Okolní teplota-1 [°C]: -20... 70
  • Utahovací moment [Nm]: 50
  • Rozlišení [mm]: 2
  • Doba pohotovosti [s]: < 0,3
  • Provozní napětí [v]: 10...30 DC; („supply class 2“ podle cULus)
  • Slepé pásmo [mm]: 80
  • Pouzdro: Konstrukční tvar závitu
  • Celkový počet výstupů: 1
  • Hmotnost [g]: 79.000
  • Označení závitu: M18 x 1
  • Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
  • Hystereze [%]: < 1
  • Ochrana proti zkratu: Ano
  • Skladovací teplota [°C]: -30... 80
  • Chyba linearity analogového výstupu [%]: < 1
  • Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
  • Min. Odpor při zatížení [Ω]: 3000
  • MTTF: 211
  • Multiplexový vstup: ne
  • Úhel otevření cylindrický [°]: 14; (±2)
  • Spínací vzdálenost [mm]: 80...1200; (Target: 200 x 200)
  • Odchylka spínacího bodu [%]: -2,5... 2,5
  • Stupeň krytí: IP 67
  • Třída ochrany III
  • Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
  • Odběr proudu [mA]: < 35
  • Synchronizační vstup: ne
  • Kompenzace teploty: Ano
  • Přetížení: Ano
  • Ochrana proti přepólování: Ano
  • Měničová frekvence [kHz]: 200
Druh obalu

Piece

Kategorie produktu

Ultrazvukové tlačítko

Typ

UGT508

Min. provozní napětí

10 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

10 - 30 V/DC

Výstupy

analogové napětí

spínací vzdálenost (max.)

1200 mm

Provedení

Ultrazvuk

Vlastnosti

LED kontrolka

Připojení

M12

Konstrukční velikost

M18 x 1

Typ kontaktu

Analogové

IP67

Min. teplota

-20 °C

Max. teplota

70 °C

Délka

60.5 mm

(Ø)

18 mm

Rozm.

(Ø x d) 18 mm x 60.5 mm

Splňuje RoHS

ano

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3320589 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 analogové napětí UGT508 Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3320589 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 analogové napětí UGT508 Piece

Popis

Ultrazvukový reflexní snímač iFm UGT508
