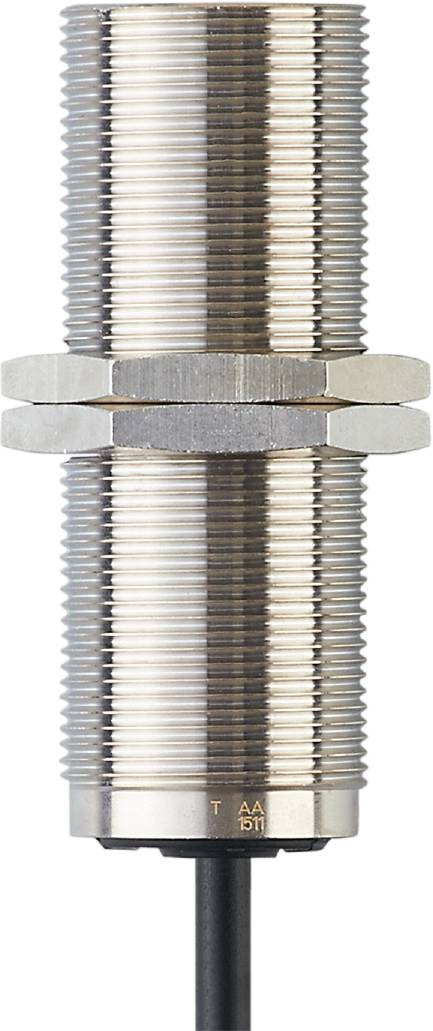

ifm Electronic snímač otáček DI523A 10 - 36 V/DC 1 spínací kontakt, 1 rozpínací kontakt (Ø x v) 30 mm x 80 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač otáček
Provozní napětí max.
36 V/DC
Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
Obsah
1 ks
Typ
DI523A
Datasheety: (PDF)
Počet
Celková cena (5 376,03 Kč / kus)
5 376,03 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Snímač otáček iFm DI523A
- Pro použití v oblastech s nebezpečím výbuchu
- Spolehlivé bezdotykové měření otáček, které jsou nižší než požadovaná hodnota
- 2 v 1: Vyhodnocení otáček a senzor v kompaktním pouzdře
- Jednoduché nastavení spínacího bodu pomocí potenciometru
- S IO-Link pro přenos signálů a diagnostických dat
Technické parametry
- Rozměry [mm]: M30 x 1,5 / L = 80
- Přemosťování [s]: 0... 30
- Ukazatel: Spínací stav: 1x LED, zelená; vstupní signál: 1x LED, žlutá
- Pracovní vzdálenost [mm]: 0...8,1
- Princip měření: Induktivní
- Nastavení spínacího bodu: Vícerychlostní potenciometr nebo IO-Link
- Okolní teplota-1 [°C]: -20... 60
- Aplikace: Snadné vyhodnocení rotujících a lineárních pohybů na podkročení požadované hodnoty; blokování
- Označení přístroje ATEX: II 3D EX tc IIIC T80 °C DC X
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
- Způsob konstrukce: Snadno instalovatelný
- Rozsah nastavení [imp/min]: 5...3600
- Elektrické provedení: PNP/NPN
- Hmotnost [g]: 322.000
- Označení závitu: M30 x 1,5
- Hystereze: 10
- Kabel: Kabel: Délka 2 m, PUR, 3 x 0,5 mm m²
- Komunikační rozhraní: IO-Link
- Korekční faktor (Al): 0.4
- Korekční faktor (Cu): 0.3
- Korekční faktor (MS): 0.5
- Korekční faktor (V2A): 0.7
- Korekční faktor pro ocel (St37): 1
- Odolnost proti zkratu: Ano
- Krátkodobá proudová zatížitelnost spínacího výstupu [mA]: 250
- Skladovací teplota [°C]: -25... 60
- Max. Tlumicí frekvence [imp/min]: 18000
- max. Pokles napětí spínací výstup DC [v]: 2,5
- MTTF: 656
- Jmenovité napětí DC [v]: 10... 36
- Interval skutečného zapojení MR [mm]: 10 ± 10 %
- Spínací vzdálenost [mm]: 10
- Nastavitelná spínací vzdálenost: ne
- Ochrana: IP 65; IP 67
- Třída ochrany III
- Odběr proudu [mA]: < 22
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Schválení: IECEx BVS 17.0094X
- Kategorie produktu
snímač otáček
- Obsah
1 ks
- Typ
DI523A
- Připojení
kabel bez konektorů
- Provozní napětí
10 - 36 V/DC
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
36 V/DC
- Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
- Časový rozsah (min.)
0 s
- Časový rozsah (max.)
30 s
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Délka
80 mm
- V
80 mm
- (Ø)
30 mm
- Rozm.
(Ø x v) 30 mm x 80 mm
- Splňuje RoHS
ano
Ke stažení
List technických údajů
List technických údajů 3320209 ifm Electronic snímač otáček DI523A 10 - 36 V/DC 1 spínací kontakt, 1 rozpínací kontakt (Ø x v) 30 mm x 80 mm 1 ks
Popis
Snímač otáček iFm DI523A
