ifm Electronic senzor tlaku 1 ks PT5404 0 MPa do 1 MPa M12 Analogové

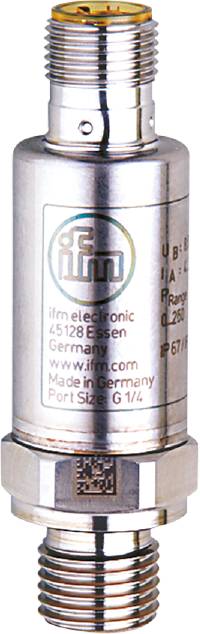

Válcový kovový předmět s gravurou 'ifm electronic 45128 Essen Germany www.ifm.com Vyrobeno v Německu Velikost připojení: G 1/4'.

Ilustrační obrázek

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

přetlak

Max. měřicí rozsah tlaku

1 MPa

Provozní napětí max.

36 V/DC

Datasheety: (PDF)

Doručení: Čt 17. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (4 690,08 Kč / kus)

4 690,08 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor ifm PT5404

Spolehlivá detekce systémového tlaku v průmyslových aplikacích
Vysoká odolnost proti nárazům a vibracím
Velmi dobrá přesnost opakování a malá odchylka charakteristických linií
Průměrná délka života více než 60 milionů tlakových cyklů
Kompaktní a odolné pouzdro z nerezové oceli pro použití ve stísněných montážních podmínkách

Technické parametry

Analogový výstup proud [mA]: 4...20
Počet analogových výstupů: 1
Počet vstupů a výstupů: Počet analogových výstupů: 1
Pevnost v tlaku [MPa]: 2.5
Odolnost proti tlaku [psi]: 360
Odchylka charakteristických linií: < ± 0,5; (včetně vyšroubovací odchylky, nulového bodu a chyb napětí, nelinearity, hystereze)
Odchylka linearity v procentech: < ± 0,1 (BFSL) / < ± 0,2 (LS)
Rozsah měření [MPa]: 0...1
Min. Tlak při roztržení [MPa]: 30
Okolní teplota-1 [°C]: -40... 90
Přesnost opakování v procentech: < ± 0,05; (při kolísání teploty < 10 k)
Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
Aplikace: Pro průmyslové použití
Výstupní signál: Analogový signál
Doba pohotovosti [s]: < 0,1
Provozní napětí [v]: 8,5... 36 DC
Těsnění: Rozhraní FKM (DIN EN ISO 1179-2)
Škrticí prvek: ne (lze dovybavit)
Typ: relativní tlak
Pevnost v tlaku [bar]: 25
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Celkový počet výstupů: 1
Hmotnost [g]: 59.000
Odchylka hystereze: < ± 0,2
Odolnost proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,1; (po 6 měsících)
Max. Zátěž [Ω]: (UB – 8,5 v) / 21,5 mA; @8,5V= 0 ; při 12 v max. 160; @24V max. 720
Média: Kapalná a plynná média
Teplota média [°C]: -40... 90
Rozsah měření [bar]: 0...10
Rozsah měření [kPa]: 0... 1000
Rozsah měření [psi]: 0...145
Min. Tlak při roztržení [bar]: 300
Min. Tlak při roztržení [psi]: 4350
Min. Tlakové cykly: 60 milionů; (při 1,2 násobném jmenovitém tlaku)
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
MTTF: 686
Procesní připojení: Závitové připojení G 1/4 vnější závit (DIN EN ISO 1179-2)
OCHRANA: IP 67; IP 69K
Třída ochrany III
Doba skokové odezvy analogového výstupu [ms]: 1
Konektor: Pinlayout: Konektor 0180: 1x M12; kódování: A
Teplotní koeficient nulový bod a rozsah: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Přetížení: Ano
V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
Ochrana proti přepólování: Ano
Materiály ve styku s Medium: 1.4542 (ocel / 17-4 PH / 630)
