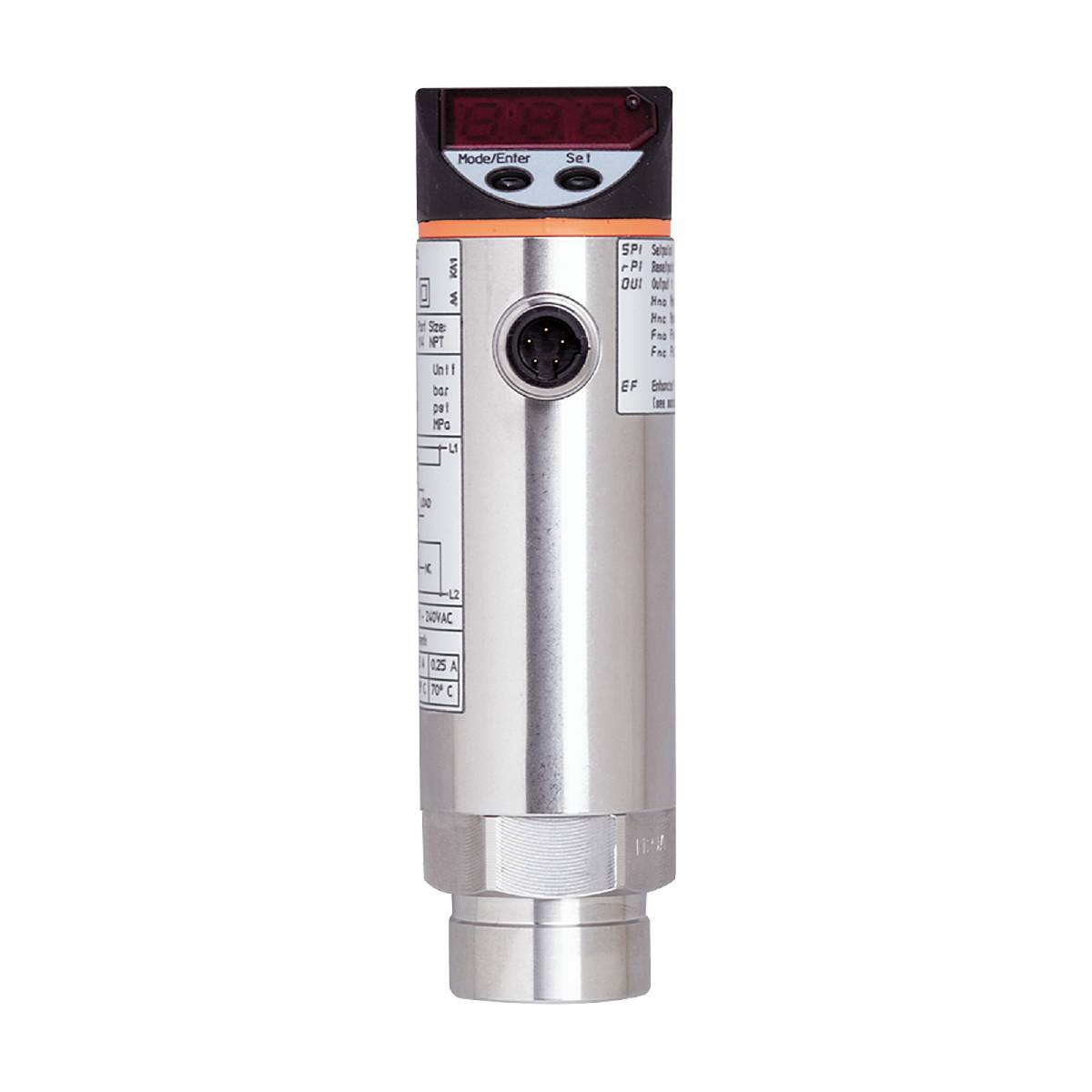

Ilustrační obrázek
ifm Electronic senzor tlaku 1 ks PN4229 -100 kPa do 100 kPa Zasunout 1 rozpínací kontakt, 1 spínací kontakt Piece
Druh obalu
Piece
Kategorie produktu
senzor tlaku
Připojení
Zasunout
Provedení
relativní tlak
Max. měřicí rozsah tlaku
100 kPa
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (21 109,00 Kč / kus)
21 109,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Elektronický tlakový spínač ifm PN4229
- Beznapěťový triak-spínací výstup pro proudy až do 2,5 A.
- Pro použití v sítích střídavého napětí
- Volitelné tiskové jednotky podle země
- Dobře čitelný 4-místný LED displej
- Dlouhodobá stabilita díky vysoké odolnosti proti přetížení
Technické parametry
- Počet digitálních výstupů: 1
- Počet vstupů a výstupů: Počet digitálních výstupů: 1
- Zobrazení: Stav sepnutí: Červená LED, funkční zobrazení: 7-segmentový LED displej; naměřené hodnoty: 7-segmentový LED displej
- Odchylka linearity v procentech: < ± 0,5
- Nastavení spínacího bodu: Programovací tlačítko
- Přesnost spínacího bodu - rozsah < ± 1,0
- Okolní teplota-1 [°C]: -25... 80
- Přesnost opakování v procentech: < ± 0,1; (při kolísání teploty < 10 k)
- Aplikace: Pro průmyslové použití
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál
- Doba pohotovosti [s]: 0,2
- Provozní napětí [v]: 90... 250 AC
- Tolerance provozního napětí [%]: 5... 10
- Útlum hodnota procesů DAP [s]: 0... 4
- Trvalá proudová zatížitelnost spínacího výstupu AC [mA]: 250; ((... 70 °C) 1000 (...60 °C) 1500 (... 45 °C) 2500 (... 20 °C)
- Škrticí prvek: ne (lze dovybavit)
- Typ tisku: Relativní tlak; vakuum
- Pevnost v tlaku [bar]: 20
- Pevnost v tlaku [INHg]: 590
- Pevnost v tlaku [kPa]: 2000
- Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
- Nastavitelná doba zpoždění DS, dr [s]: 0, 0,2,... 10, 11,... 50
- Elektrické provedení: Triak
- Požadované zabezpečení: Miniaturní pojistka podle IEC60127-2 Sheet 1; ≤ 5 a; rychlá
- Celkový počet výstupů: 1
- Hmotnost [g]: 389.000
- Odchylka hystereze: < ± 0,1
- V krocích od [bar]: 0.01
- V krocích [inHg]: 1
- V krocích [kPa]: 1
- Odolnost proti zkratu: ne
- Skladovací teplota [°C]: -40... 100
- Dlouhodobá stabilita: < ± 0,1; (za rok)
- max. Pokles napětí ve spínacím výstupu AC [v]: 2
- Média: Kapalná a plynná média
- Teplota média [°C]: -25... 80
- Rozsah měření [bar]: -1...1
- Rozsah měření [inHg]: -30... 30
- Rozsah měření [kPa]: -100... 100
- Rozsah měření [mbar]: -1000...1000
- Min. Tlak při roztržení [bar]: 50
- Min. Tlak při roztržení [inHg]: 1476
- Min. Tlak při roztržení [kPa]: 5000
- Min. Počet tlakových cyklů: 100 milionů
- Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
- MTTF: 224.58
- Jmenovité napětí AC [v]: < 250
- Možnosti programování: Hystereze/okno; spínací kontakt/rozpínač; zpoždění tahu/odpadu; tlumení; přizpůsobení stupnice; displej otočný / odpojitelný; zobrazovací jednotka
- Procesní připojení: Závitové připojení 1/4" NPT vnitřní závit
- Zpětný spínací bod RP [bar]: -0,99... 0,98
- Zpětný spínací bod RP [inHg]: -30...29
- Bod zpětného spínání RP [kPa]: -99... 98
- Spínací frekvence AC [Hz]: < 160
- Spínací bod SP [bar]: -0,97... 1
- Spínací bod SP [inHg]: -29... 30
- Spínací bod SP [kPa]: -97... 100
- Stupeň krytí: IP 65
- Stupeň krytí: II
- Konektor: Pinlayout: Konektor 0093: 1x 1/2"; kódování: C
- Odběr proudu [mA]: < 10
- Teplotní koeficient nulový bod: < ± 0,2; (-25...80 °C)
- Teplotní koeficient rozpětí: < ± 0,3; (-25...80 °C)
- Přetížení: ne
- ochrana proti přepólování: ne
- Watchdog - integrovaná: Ano
- Materiály ve styku s Medium: 1.4305 (nerezová ocel / 303); keramika; FKM
- Druh obalu
Piece
- Kategorie produktu
senzor tlaku
- Typ
PN4229
- Připojení
Zasunout
- Provedení
relativní tlak
- Reakční doba
0.2 s
- Výstupy
Triac
- Přesnost
1.0 %
- Min. měřicí rozsah tlaku
-100 kPa
- Max. měřicí rozsah tlaku
100 kPa
- Rozsah měření (tlak)
-100 kPa do 100 kPa
- Min. provozní napětí
90 V/AC
- Provozní napětí max.
250 V/AC
- Provozní napětí
90 - 250 V/AC
- Provozní proud
10 mA
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Mezní tlak
5000 kPa
- Hadicová přípojka
1/4" NPT IG
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnost
389.000 g
- Splňuje RoHS
ano
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321516 ifm Electronic senzor tlaku 1 ks PN4229 -100 kPa do 100 kPa Zasunout 1 rozpínací kontakt, 1 spínací kontakt Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321516 ifm Electronic senzor tlaku 1 ks PN4229 -100 kPa do 100 kPa Zasunout 1 rozpínací kontakt, 1 spínací kontakt Piece
Popis
Elektronický tlakový spínač ifm PN4229
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
