Name: ifm Electronic senzor tlaku 1 ks PG2449 -0 kPa do 10 kPa M12 1 rozpínací kontakt, 1 spínací kontakt, Analogové
Brand: ifm Electronic
SKU: 3321588
Availability: InStock

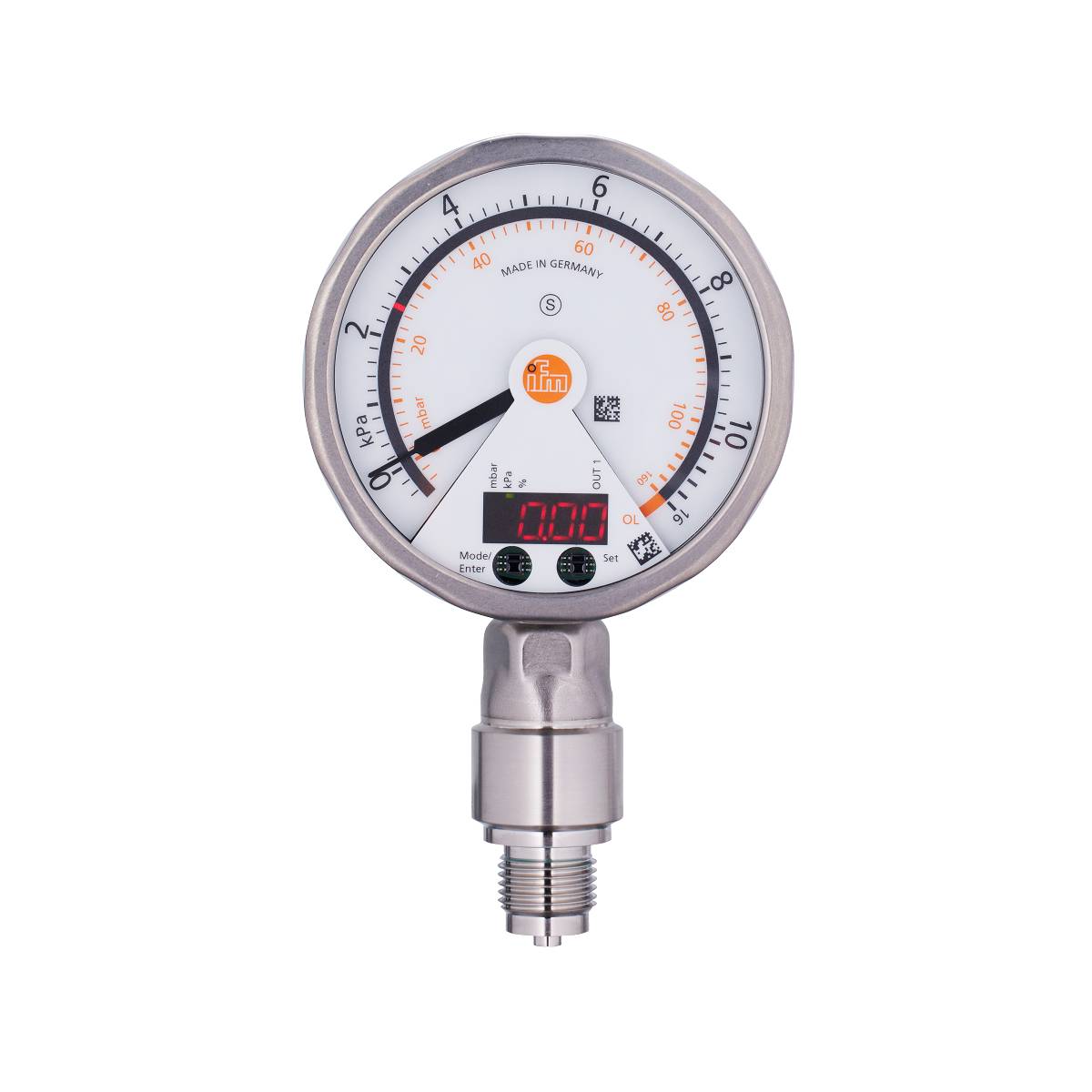

Manometr ukazuje tlak 0 kPa s analogovou ručkou a digitálním displejem. Je kalibrován na nulu a je vyroben v Německu.

Ilustrační obrázek

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

relativní tlak

Max. měřicí rozsah tlaku

10 kPa

Provozní napětí max.

32 V/DC

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (17 574,38 Kč / kus)

17 574,38 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor s analogovým ukazatelem iFm PG2449

Analogový ukazatel, tlakový spínač a vysílač v jednom zařízení
Velmi dobrá čitelnost i z velké vzdálenosti
Otočný displej se sloupcovým LED grafem pro zobrazení spínacích bodů
Programovatelný spínací výstup a nastavitelný analogový výstup
Odolný kryt z nerezové oceli pro použití v náročném průmyslovém prostředí

Technické parametry

Analogový výstup proud [mA]: 4... 20, invertovatelný; (škálovatelný)
Analogový bod [kPa]: 2...16
Analogový bod [mbar]: 20...160
Analogový startovací bod [kPa]: -0,5... 13,5
Analogový startovací bod [mbar]: -5... 135
Doba odezvy [ms]: < 9
Počet analogových výstupů: 1
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
Displej: 2x LED, zelená; stav sepnutí: LED, žlutá; spínací body: LED kroužek, červená; zobrazení funkce: alfanumerický displej, červený 4-místný; naměřené hodnoty: analogový displej, otočný o 0 - 350°, ukazatel v bezproudém stavu není viditelný; naměřené hodnoty: alfanumerický displej, červená 4-místný
Odchylka charakteristických linií: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (nastavení minimální hodnoty))
Přesnost spínacího bodu: < ± 0,6; (ot down 1:1)
Okolní teplota-1 [°C]: -20... 80
Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
Aplikace: Pro průmyslové použití
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; (konfigurovatelný)
Doba pohotovosti [s]: 6
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 18... 32 DC
Útlum analogový výstup DAA [s]: 0,01... 30
Útlum hodnota procesů DAP [s]: 0,01... 30
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
Škrticí prvek: ne (lze dovybavit)
Typ: relativní tlak
Pevnost v tlaku [kPa]: 400
Pevnost v tlaku [mbar]: 4000
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Elektrické provedení: PNP/NPN
Rozšířený rozsah zobrazení max. [KPa]: 16
Rozšířený rozsah zobrazení max. [Mbar]: 160
Celkový počet výstupů: 2
Hmotnost [g]: 563.900
Odchylka hystereze: < ± 0,5; (Turn down 1:1)
V krocích [kPa]: 0.02
V krocích od [mbar]: 0.2
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,1; (ot down 1:1; za 6 měsíců)
Max. Zátěž [Ω]: (UB - 10 v) / 20 mA
max. Pokles napětí spínací výstup DC [v]: 2
Média: Kapalná a plynná média
Teplota média [°C]: -25... 80
Rozsah měření [bar]: -0,005... 0,1
Rozsah měření [kPa]: -0,5... 10
Rozsah měření [mbar]: -5...100
Min. Tlak při roztržení [kPa]: 3000
Min. Tlak při roztržení [mbar]: 30000
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
MTTF: 97
Procesní připojení: Závitové připojení G 1/2 s vnějším závitem
Bod zpětného spínání RP [kPa]: -0,5... 15,96
Zpětný spínací bod RP [mbar]: -5...159,6
Spínací frekvence DC [Hz]: 75
Spínací bod SP [kPa]: -0,46... 16
Spínací bod SP [mbar]: -4,6... 160
OCHRANA: IP 67; IP 69K
Třída ochrany III
Stupnice: Ano
Doba skokové odezvy analogového výstupu [ms]: 28
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: < 70; (24 v)
Teplotní koeficient nulový bod: < ± 0,3; (0...70 °C)
Teplotní koeficient rozsah: < ± 0,3; (0...70 °C)
Přetížení: Ano
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku s Medium: Al2O3 (keramika); FKM; 1.4404 (nerezová ocel / 316L)

Kategorie produktu: senzor tlaku

Typ: PG2449

Připojení: M12

Provedení: relativní tlak

Výstupy: PNP
NPN

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Rozhraní: zástrčka M12

Min. měřicí rozsah tlaku: -0 kPa

Max. měřicí rozsah tlaku: 10 kPa

Rozsah měření (tlak): -0 kPa do 10 kPa

Min. provozní napětí: 18 V/DC

Provozní napětí max.: 32 V/DC

Provozní napětí: 18 - 32 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
Analogové

Mezní tlak: 3000 kPa

Hadicová přípojka: G 1/2 AG

Min. teplota: -20 °C

Max. teplota: 80 °C

Hmotnost: 563.900 g

Splňuje RoHS: ano

Obsah: 1 ks
