Name: ifm Electronic senzor tlaku 1 ks PF2953 -0.1 MPa do 2.5 MPa M12 1 rozpínací kontakt, 1 spínací kontakt, Analogové Piece
Brand: ifm Electronic
SKU: 3321731
Availability: BackOrder

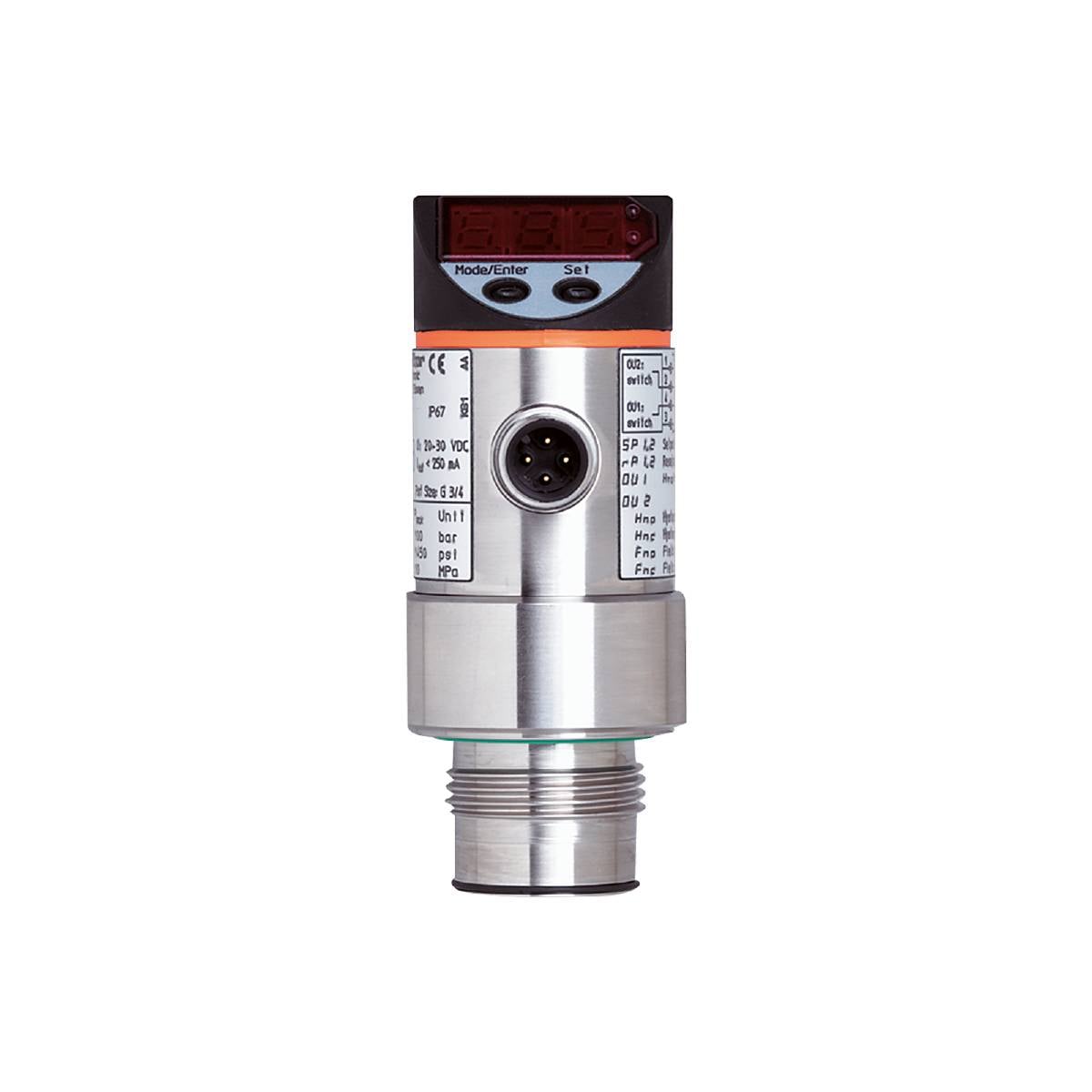

Snímač s digitálním displejem a několika možnostmi připojení, vhodný pro monitorování a řízení v technických systémech.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

relativní tlak

Max. měřicí rozsah tlaku

2.5 MPa

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (26 090,08 Kč / kus)

26 090,08 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor iFm PF2953

Kombinované měření hladiny a detekce mezní hodnoty s analogovým/spínacím výstupem
Programovatelný analogový a spínací výstup
Dlouhodobě stabilní díky vysoké přesnosti opakování a nízké odchylce linií
Hygienický design pro potřeby potravinářského a nápojového průmyslu
Montáž do zásobníku, nádrže a potrubí

Technické parametry

Analogový výstup napětí [v]: 0... 10; (škálovatelný 1:4)
Analogový výstup proud [mA]: 4...20; (škálovatelný 1:4)
Analogový bod [bar]: 5,3...25
Analogový bod [MPa]: 0,53...2,5
Analogový bod [psi]: 76...363
Analogový startovací bod [bar]: -1...18,8
Analogový startovací bod [MPa]: -0,1... 1,88
Analogový startovací bod [psi]: -15... 272
Doba odezvy [ms]: < 3
Počet analogových výstupů: 1
Počet digitálních výstupů: 2
Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
Zobrazení: Stav sepnutí: 2x LED, červená; funkční zobrazení: 7-segmentový LED displej; naměřené hodnoty: 7-segmentový LED displej
Displej: bar; psi; MPa
Pevnost v tlaku [MPa]: 10
Odolnost proti tlaku [psi]: 1450
V krocích [MPa]: 0.01
Odchylka charakteristik: < ± 0,6; (věž down 1:1, linearita, včetně hystereze a opakovatelnosti, nastavení mezní hodnoty podle DIN EN IEC 62828-1)
Odchylka linearity v procentech: < ± 0,5; (Turn down 1:1)
Rozsah měření [MPa]: -0,1...2,5
Min. Tlak při roztržení [MPa]: 20
Zpětný spínací bod RP [MPa]: -0,09... 2,49
Spínací bod SP [MPa]: -0,08... 2,5
Okolní teplota-1 [°C]: -25... 80
Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
Aplikace: Konstrukce pro potravinářský a nápojový průmysl
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; (konfigurovatelný)
Doba pohotovosti [s]: 0,2
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 20... 30 DC
Tlumení analogového výstupu DAA stupně [s]: 0 - 0,1 - 0,5 - 2
Útlum hodnota procesů DAP [s]: 0... 4
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
Typ tisku: Relativní tlak; vakuum
Pevnost v tlaku [bar]: 100
Elektrické provedení: PNP/NPN
Celkový počet výstupů: 2
Hmotnost [g]: 269.650
Odchylka hystereze: < ± 0,1; (Turn down 1:1)
V krocích od [bar]: 0.1
V krocích od [psi]: 1
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,1; (ot down 1:1; za rok)
Max. Doba náběhu analogový výstup [ms]: 3
Max. Zátěž [Ω]: (UB - 10 v) / 20 mA
max. Pokles napětí spínací výstup DC [v]: 2
Média: Pastická a pevná média; kapalná a plynná média
Teplota média [°C]: -25... 80
Rozsah měření [bar]: -1...25
Rozsah měření [psi]: -15... 363
Min. Tlak při roztržení [bar]: 200
Min. Tlak při roztržení [psi]: 2900
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Odpor při zatížení [Ω]: 2000
Montáž: Otočný kryt 350 °
MTTF: 170
Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; spínací logika; výstup proudu/napětí; tlumení; přizpůsobení zobrazení hodnot; otočný displej / možnost vypnutí; zobrazovací jednotka; nulovací bod; rozsah
Procesní připojení: Závitové připojení G 3/4 s vnějším závitem
Zpětný spínací bod RP [bar]: -0,9... 24,9
Zpětný spínací bod RP [psi]: -13... 362
Spínací frekvence DC [Hz]: < 170
Spínací bod SP [bar]: -0,8... 25
Spínací bod SP [psi]: -12... 363
Stupeň krytí: IP 67
Třída ochrany III
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: < 60
Teplotní koeficient nulový bod: < ± 0,1; (0...80 °C)
Teplotní koeficient rozsah: < ± 0,2; (0...80 °C)
Bez mrtvého vchodu: Ano
Přetížení: Ano
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku se Medium: Keramika (99,9 % Al2O3); 1.4435 (nerezová ocel / 316L); vlastnost povrchu: RA < 0,4 / RZ 4; PTFE

Druh obalu: Piece

Kategorie produktu: senzor tlaku

Typ: PF2953

Připojení: M12

Provedení: relativní tlak

Výstupy: PNP
NPN

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Rozhraní: zástrčka M12

Min. měřicí rozsah tlaku: -0.1 MPa

Max. měřicí rozsah tlaku: 2.5 MPa

Rozsah měření (tlak): -0.1 MPa do 2.5 MPa

Min. provozní napětí: 20 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 20 - 30 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
Analogové

Mezní tlak: 200 bar

Hadicová přípojka: G3/4 AG

Min. teplota: -25 °C

Max. teplota: 80 °C

Hmotnost: 269.650 g

Splňuje RoHS: ano

Obsah: 1 ks

UKCA: Ano
