Name: ifm Electronic senzor Induktivní IM513A IM513A nezarovnaná PNP (d x š x v) 54 x 40 x 40 mm
Brand: ifm Electronic
SKU: 3318174
Availability: BackOrder

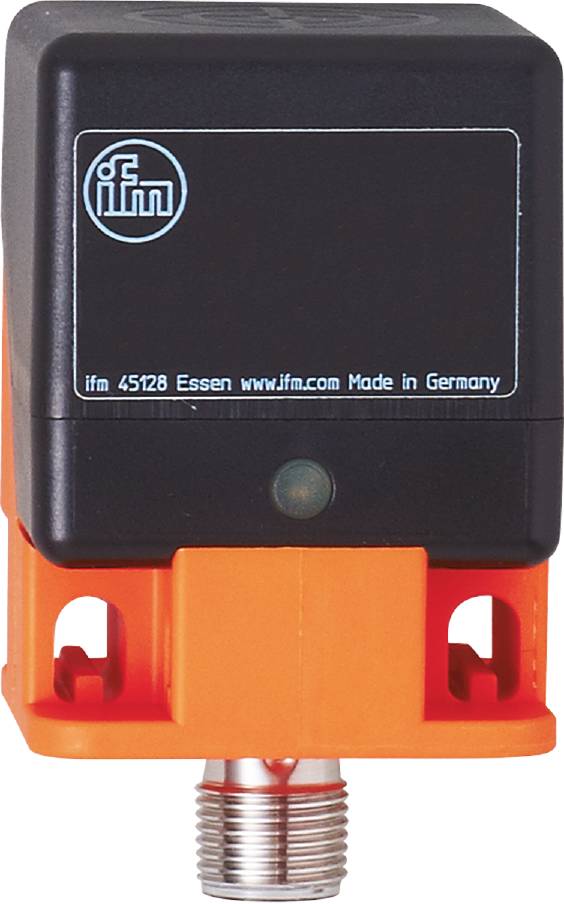

Černooranžové elektronické zařízení s logem 'ifm' a nápisy 'Essen' a 'Made in Germany'.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

Antivalentní

spínací vzdálenost (max.)

30 mm

Výstupy

PNP

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 933,06 Kč / kus)

1 933,06 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Indukční snímač ifm IM513A

Pro použití v oblastech s nebezpečím výbuchu
Vyšší spínací interval pro použití v dopravní technice
Odolný kryt pro použití v náročném průmyslovém prostředí
Aktivní plocha je nastavitelná v pěti pozicích
Antivalentní funkce výstupu pracovní kontakt / rozpínač

Technické parametry

Rozměry [mm]: 40 x 40 x 54
Ukazatel: Stav sepnutí: 1x LED, žlutá
Pracovní vzdálenost [mm]: 0...24,3
Okolní teplota-1 [°C]: -20... 60
Označení přístroje ATEX: II 3G EX ec IIC T4 GC; II 3D EX tc IIIC T95°C DC
Provedení ochrana proti zkratu: Spínaný
Funkce výstupu: Antivalentní
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 10... 30 DC
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
Způsob konstrukce: Nezarovnaná
Elektrické provedení: PNP
Pouzdro: Tvar quadru
Hmotnost [g]: 173.000
Hystereze: 1...20
Korekční faktor (Al): 0.3
Korekční faktor (Cu): 0.2
Korekční faktor (MS): 0.4
Korekční faktor (V2A): 0.7
Korekční faktor pro ocel (St37): 1
Ochrana proti zkratu: Ano
Max. Zbytkový proud [mA]: 0,1
max. Pokles napětí spínací výstup DC [v]: 2,5
MTTF: 1260
Zkušební značky (zvláštní případy): CCC
Interval skutečného zapojení MR [mm]: 30 ± 10 %
Spínací vzdálenost [mm]: 30
Spínací frekvence DC [Hz]: 100
Spínací bod rift: -10...10
Ochrana: IP 65; IP 67
Třída ochrany III
Konektor: Zástrčka - Pinlayout: Konektor 0001 - konektor: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: < 15
Přetížení: Ano
Ochrana proti přepólování: Ano
SCHVÁLENO: BVS 20 ATEX E 057 X; IECEX BVS 20.0044 X

Kategorie produktu: senzor

Typ: IM513A

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: Antivalentní

spínací vzdálenost (max.): 30 mm

Výstupy: PNP

Provedení: Induktivní

Způsob konstrukce: nezarovnaná

Připojení: M12

Min. teplota: -20 °C

Max. teplota: 60 °C

Délka: 54 mm

Šířka: 40 mm

V: 40 mm

Rozm.: (d x š x v) 54 x 40 x 40 mm

Obsah: 1 ks

Spínací frekvence: 100 Hz

UKCA: Ano
