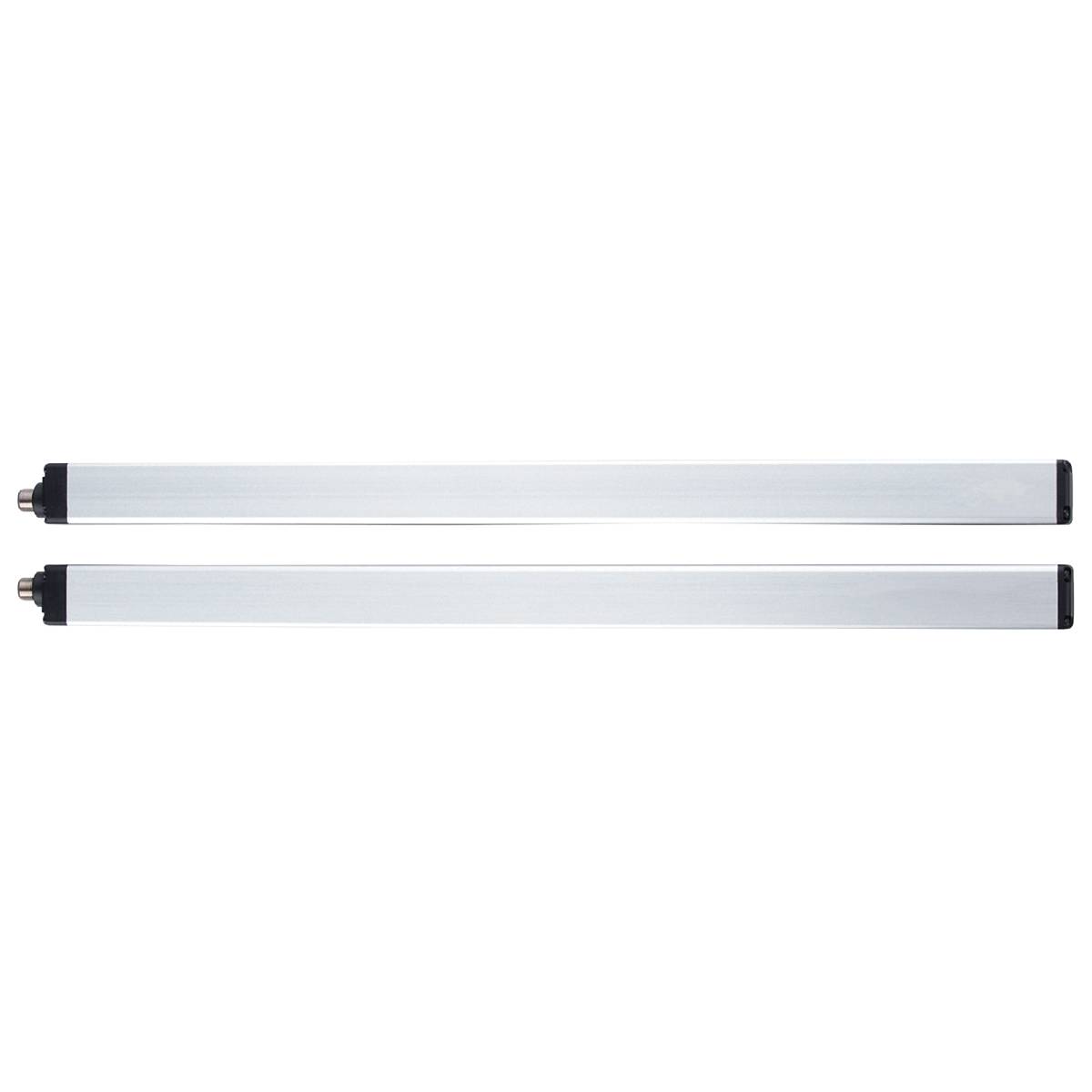

Ilustrační obrázek
ifm Electronic OY5100 světelná mřížka, OY5100, Teach-In , 19.2 - 28.8 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
světelná mřížka
Funkce
Teach-In
Provozní napětí max.
28.8 V/DC
Připojení
M12
Typ
OY5100
Datasheety: (PDF)
Počet
Celková cena (19 855,37 Kč / kus)
21 495,04 Kč
-8 %
19 855,37 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Měřící světelná mřížka iFm OY5100
- Jednoduché měření objektů v Intralogistice bez velkých nákladů na programování
- Vysoké rozlišení pro přesné zachycení objektů
- Vynikající integrovatelnost díky standardizovanému rozhraní IO-Link
- Selektivní vyhodnocení záření pro určení rozměrů nebo vzdálenosti mezi objekty
Technické parametry
- Rozměry [mm]: 213 x 28 x 30
- Vzdálenost paprsků [mm]: 10
- Počet digitálních výstupů: 1
- Počet vstupů a výstupů: Počet digitálních výstupů: 1
- Počet paprsků: 15
- Ukazatel: Vysílač: 2 LED; přijímač: 3 LED
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -10... 55
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Potřebná základní třída: A
- Provozní napětí [v]: 19,2... 28,8 DC
- Elektrické provedení: PNP/NPN; (parametrizované)
- Šířka detekčního pole (vysoký světelný výkon) [m]: 1...10
- Šířka detekčního pole (nízký světelný výkon) [m]: 0...2
- Detekční výška [mm]: 140
- Pouzdro: Tvar quadru
- Hmotnost [g]: 1079.100
- Funkce IO-Link (cyklicky): Specifické pro aplikaci; počítadlo provozních hodin
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -25... 70
- Délka L [mm]: 213
- Typ světla: Infračervené světlo
- Max. Doba pohotovosti [ms]: 300
- Max. Vnější bezpečnost [klox]: 10
- max. Pokles napětí spínací výstup DC [v]: 2
- Min. Doba cyklu procesu [ms]: 10
- MTTF: 389
- Možnosti programování: Hystereze/okno; druhý spínací bod; zpoždění zapnutí a vypnutí; spínací procesy; funkce Teach; spínání světlem/tma
- Profily: Smart Sensor: Identifikace přístroje; multichannel, two setpoint switching sensor, type 0 Generic profiled sensor; Process Data Varise proměnná; Device diagnostis; Teach Channel
- Spínací frekvence DC [Hz]: 16
- Ochrana: IP 65; IP 67
- Třída ochrany III
- Režim SIO: Ano
- Spojení: Vysílač - Pinlayout: Konektor 0063 - konektor: 1x M12; kódování: A / přijímač - Pinlayout: 0063 - konektor: 1x M12; kódování: A
- Odběr proudu - přijímač_singaeng [mA]: 85
- Příkon proudu - vysílač_singleular [mA]: 15
- Proudová zatížitelnost na výstup [mA]: 100
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Vlnová délka [nm]: 880
- Kategorie produktu
světelná mřížka
- Typ
OY5100
- Funkce
Teach-In
- Min. provozní napětí
19.2 V/DC
- Provozní napětí max.
28.8 V/DC
- Provozní napětí
19.2 - 28.8 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Výstupy
PNP
NPN
- Spínací frekvence
16 Hz
- Připojení
M12
- Typ vysílače
infračervená LED dioda
- Vlnová délka
880 nm
10 m
- Vlastnosti
Připojení přes 2 konektory M12
IP65
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Délka
213 mm
- Obsah
1 ks
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3321699 ifm Electronic OY5100 světelná mřížka, OY5100, Teach-In , 19.2 - 28.8 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321699 ifm Electronic OY5100 světelná mřížka, OY5100, Teach-In , 19.2 - 28.8 V/DC, 1 ks
Popis
Měřící světelná mřížka iFm OY5100
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
