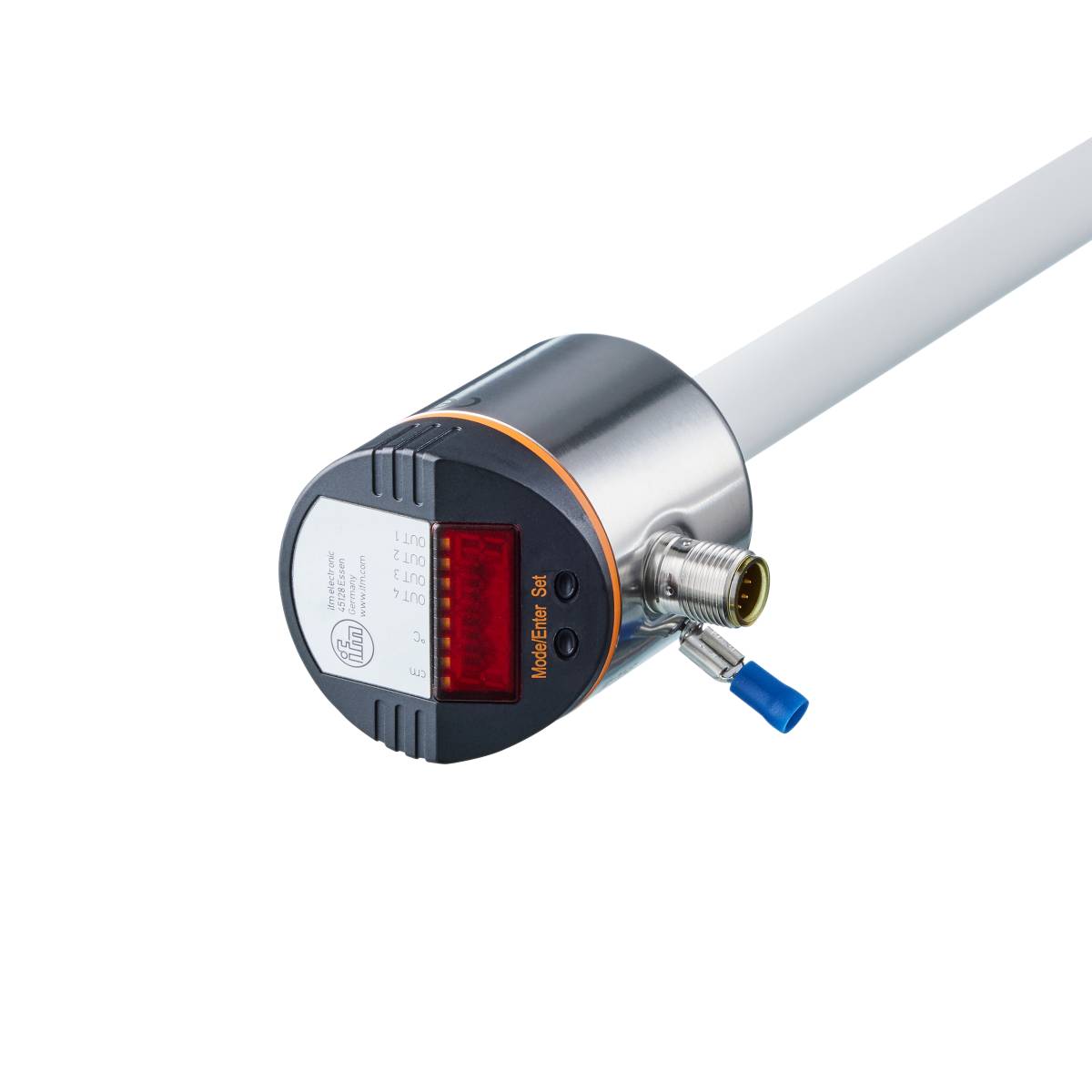

ifm Electronic LT8924, LT8924 Hladinové a teplotní čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Elektronické měřicí zařízení s digitálním displejem, tlakoměrem a modrým ventilem. Používá se k měření průtoku kapalin.
Ilustrační obrázek
Kategorie produktu
Hladinové a teplotní čidlo
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
měřicí rozsah
0.636 m
Typ
LT8924
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 27. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (18 819,00 Kč / kus)
18 819,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Elektronický senzor ifm LT8924 pro stav hladiny a teplotu

  • Spolehlivé monitorování hladiny v nádržích a nádržích
  • Pro použití ve vodě, olejích a chladících prostředcích
  • Komfortní nastavení spínací funkce a spínacích bodů
  • Monitorování hladiny a teploty jediným přístrojem
  • Dobře čitelný 4-místný LED displej
  • Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

  • Rozměry [mm]: Ø 16
  • Aktivní oblast a [mm]: 585
  • Dynamika odezvy T09 – monitorování teploty [s]: 90
  • Počet digitálních výstupů: 4
  • Počet vstupů a výstupů: Počet digitálních výstupů: 4
  • Displej: 2x LED, zelená (cm, °C); spínací stav: 4 x LED, žlutá (OUT4...OUT1); naměřené hodnoty: Alfanumerický displej, 4-místný; nastavení parametrů: Alfanumerický displej, 4 číslice
  • Pevnost v tlaku [MPa]: 0.05
  • Revize IO-Link: 1.1
  • Princip měření hladiny: Kapacitní
  • SDCI norma: IEC 61131-9
  • Délka tyče L [mm]: 728
  • Přenosový typ IO-Link: COM2 (38,4 kBaud)
  • Okolní teplota-1 [°C]: 0... 60
  • Tovární nastavení: 2 spínací výstupy úroveň naplnění (OUT1, OUT2); 2 spínací výstupy teploty (OUT3, OUT4); minerální oleje
  • Přesnost opakování: ± 2
  • Rozlišení [mm]: 10
  • Rozlišení - monitorování teploty [k]: 0.5
  • Rozlišení spínacího výstupu - monitorování teploty [k]: 0,5
  • Provedení ochrana proti zkratu: Tepelně obráběná
  • Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
  • Výstupní signál: Spínací signál; IO-Link
  • Potřebná základní třída: A
  • Doba pohotovosti [s]: < 3
  • Provozní napětí [v]: 18... 30 DC
  • Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
  • Dielektrikum média: > 2
  • Elektrické provedení: PNP/NPN
  • Celkový počet výstupů: 4
  • Hmotnost [g]: 499.250
  • Hystereze OP - rozsah nastavení [mm]: 4
  • V krocích od - rozsah nastavení [mm]: 10
  • V krocích - monitorování teploty [°C]: 0.5
  • Neaktivní rozsah I1 / I2 [mm]: 104 / 39
  • Komunikační rozhraní: IO-Link
  • Ochrana proti zkratu: Ano
  • Skladovací teplota [°C]: -25... 80
  • max. Pokles napětí spínací výstup DC [v]: 2,5
  • Média: Vodní chladicí mazivo; olej; olejové kapaliny; voda; vodní prostředí podobné vodě
  • Teplota média - chladicí médium [°C]: 0... 35; (se systémem klimaroury E43102 35... 55 )
  • Teplota média - OEL [°C]: 0... 70
  • Teplota média - voda [°C]: 0... 35; (s trubkou na klimaře E43102 35... 55 )
  • Krátkodobá teplota média - oel [°C]: 0... 90; (< 1 h)
  • Rozsah měření - monitorování teploty [°C]: -20... 90
  • Chyba měření: ± 5
  • Min. Doba cyklu procesu [ms]: 4.5
  • MTTF: 225
  • Nepoužitelné pro: Vysoce vodivá média; přiléhající média; granule; sypké materiály; kyseliny; zásady
  • Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; pozice SP/RP; operační poloha; operační vyrovnání; výběr médií; nastavení ofsetu; zobrazovací jednotka; přiřazení procesních hodnot
  • Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
  • Analogové procesní údaje: 4
  • Procesní údaje binární: 4
  • Referenční bod OP - rozsah nastavení [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
  • Zpětný spínací bod RP - rozsah nastavení [mm]: 50...580
  • Zpětný spínací bod RP - monitorování teploty [°C]: -20...89,5
  • Spínací bod SP - rozsah nastavení [mm]: 60...590
  • Spínací bod SP - monitorování teploty [°C]: -19,5... 90
  • Přesnost spínání - monitorování teploty [k]: ± 1,5
  • Stupeň krytí: IP 67
  • Třída ochrany III
  • Režim SIO: Ano
  • Konektor: Pinlayout: Konektor 0066: 1x M12; kódování: A
  • Odběr proudu [mA]: < 50
  • Přetížení: Ano
  • Ochrana proti přepólování: Ano
  • Materiály ve styku se: PP
Kategorie produktu

Hladinové a teplotní čidlo

Typ

LT8924

Min. provozní napětí

18 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

18 - 30 V/DC

Vlastnosti

LED kontrolka

Připojení

M12

Reakční doba

90 s

Výstupy

PNP

NPN

Materiál

PP

Materiál pouzdra

PP

Min. teplota média

0 °C

Max. teplota média

70 °C

Min. měřicí rozsah

0.05 m

měřicí rozsah

0.636 m

Měřicí rozsah

0.05 - 0.636 m

Hmotnost

499.250 g

Min. okolní teplota

0 °C

Max. okolní teplota

60 °C

Délka

728 mm

(Ø)

16 mm

Rozm.

(Ø x d) 16 mm x 728 mm

Obsah

1 ks

Splňuje RoHS

ano

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3321571 ifm Electronic LT8924, LT8924 Hladinové a teplotní čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3321571 ifm Electronic LT8924, LT8924 Hladinové a teplotní čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Popis

Elektronický senzor ifm LT8924 pro stav hladiny a teplotu
