ifm Electronic LR8010, LR8010 Elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks

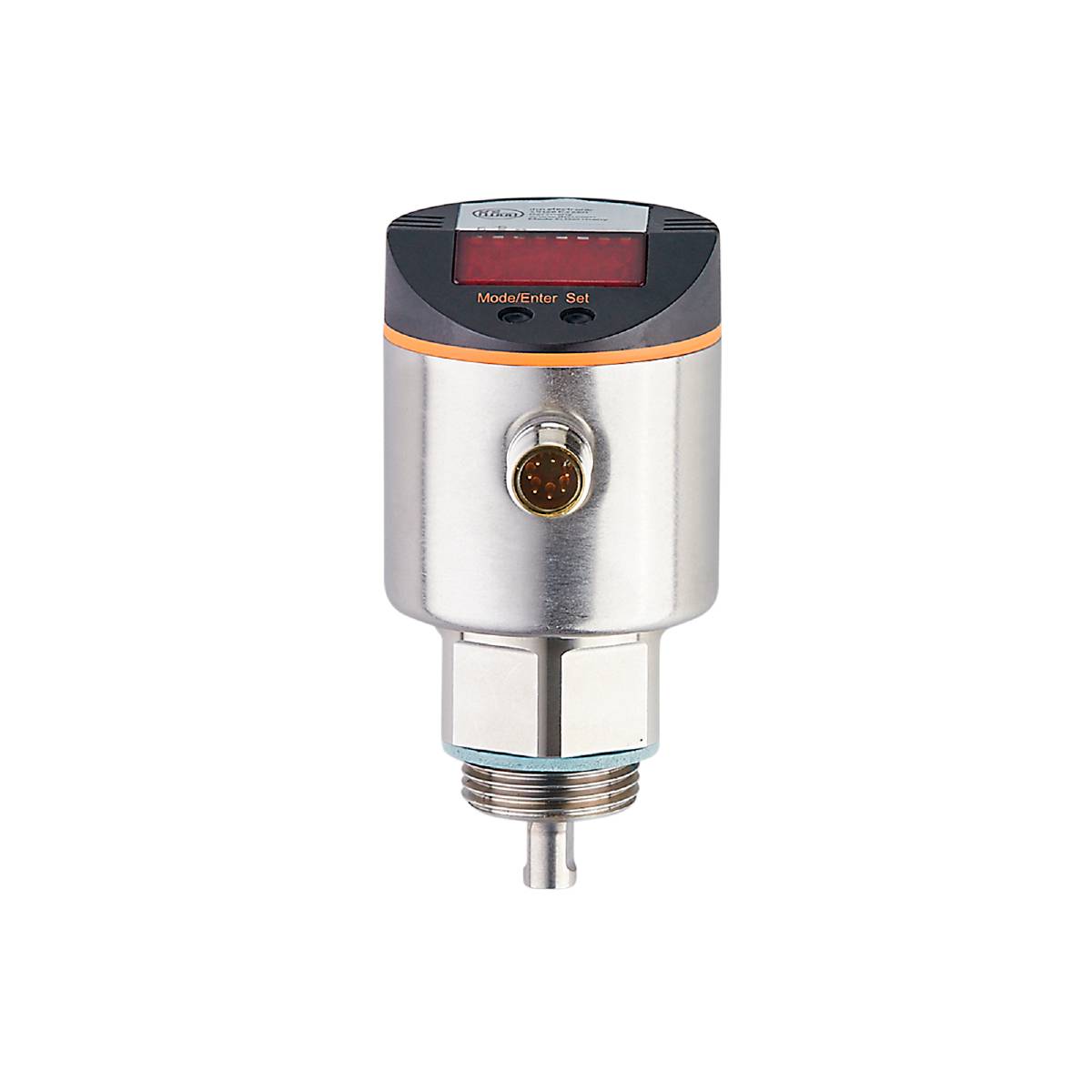

Válcový senzor s kovovým pouzdrem a digitálním displejem na černém pozadí.
Ilustrační obrázek
Kategorie produktu
Elektronické hladinové čidlo
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
měřicí rozsah
1.58 m
Typ
LR8010
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 27. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (18 265,00 Kč / kus)
18 265,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Elektronický hladinový senzor ifm LR8010

  • Pro spolehlivé monitorování hladiny v nádržích a nádobách
  • Vhodné pro vodu, oleje a chladící kapaliny
  • Při použití jako pojistka při nadměrné plnění se schválením podle WHG
  • Modulární systém z vyhodnocovací elektroniky a tyče sondy
  • Přizpůsobení různým výškám zásobníku omezením sondy
  • Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

  • Aktivní oblast a [mm]: L-40; (v případě najímání ropy a ropných médií: L-60)
  • Počet digitálních výstupů: 4
  • Počet vstupů a výstupů: Počet digitálních výstupů: 4
  • Displej: 3 x LED, zelená; stav sepnutí: 4 x LED, žlutá; stav hladiny: Alfanumerický displej, 4-místný; nastavení parametrů: Alfanumerický displej, 4 číslice
  • Revize IO-Link: 1.1
  • Princip měření hladiny: Mikrovlnná trouba
  • SDCI norma: IEC 61131-9
  • Délka tyče L [mm]: 100...1600
  • Přenosový typ IO-Link: COM2 (38,4 kBaud)
  • Okolní teplota-1 [°C]: 0... 60
  • Aplikace: Pro průmyslové použití
  • Rozlišení [mm]: 1
  • Provedení ochrana proti zkratu: Tepelně obráběná
  • Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
  • Výstupní signál: Spínací signál
  • Potřebná základní třída: A
  • Doba pohotovosti [s]: < 3
  • Zvláštní vlastnost: Pozlacené kontakty
  • Provozní napětí [v]: 18... 30 DC
  • Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
  • Konstanta dielektrivosti média: ≥ 2
  • Pevnost v tlaku [bar]: 4
  • Elektrické provedení: PNP
  • Doporučená média: Voda; vodní média; vodní chladící mazivo; olej; olejové kapaliny
  • Celkový počet výstupů: 4
  • Hmotnost [g]: 402.000
  • Hystereze - rozsah nastavení [mm]: > 5
  • Hystereze OP - rozsah nastavení [mm]: 10
  • V krocích od - rozsah nastavení [mm]: 5
  • Neaktivní oblast I1 / I2 [mm]: 30 / 10; (v případě nastavení na olej a olejová média: 30 / 30)
  • Komunikační rozhraní: IO-Link
  • Ochrana proti zkratu: Ano
  • Skladovací teplota [°C]: -25... 80
  • max. Pokles napětí spínací výstup DC [v]: 2,5
  • Média: Kapalná média
  • Chyba měření [mm]: ± 7
  • Měřicí frekvence [Hz]: 4
  • Min. Doba cyklu procesu [ms]: 2.3
  • Montáž: Používejte pouze ve spojení se sondou a koaxiální trubicí
  • MTTF: 198
  • Nepoužitelné pro: Viz návod k obsluze, kapitola „použití podle místa určení“.
  • Ofsetové vady [mm]: 5
  • Profily: Bez profilu
  • Procesní připojení: Závitové připojení G 3/4 s vnějším závitem
  • Analogové procesní údaje: 1
  • Procesní údaje binární: 4
  • Procesní teplota [°C]: 0... 80; (viz poznámka pod čarou)
  • Zpětný spínací bod RP - rozsah nastavení [mm]: 10... L-35
  • Spínací bod SP - rozsah nastavení [mm]: 15...L-30
  • Stupeň krytí: IP 67
  • Třída ochrany III
  • Režim SIO: Ano
  • Konektor: Pinlayout: Konektor 0066: 1x M12; kódování: A; kontakty: Pozlacené
  • Odběr proudu [mA]: < 30
  • Vliv teploty na 10 k: ± 0,2 %
  • Přeplnící spínací bod OP - rozsah nastavení [mm]: 70...L-30
  • Přetížení: Ano
  • V případě, že je k této látce ve výrobku přimíchal, musí být v souladu s
  • Ochrana proti přepólování: Ano
  • Materiály v kontaktu se Medium: Senzor: 1.4305 (nerezová ocel / 303); 1.4435 (nerezová ocel / 316L); PTFE; FKM; vláknová NBR vláknová; tyč sondy: 1.4404 (nerezová ocel / 316L); koaxiální trubka: 1.4301 (nerezová ocel / 304); 1.4404 (nerezová ocel / 316L); 1.4310 (nerezová ocel / 301); vyztužený PPS
  • Přesnost opakování [mm]: ± 5
  • Povolení: WHG; všeobecné povolení pro stavební účely; zajištění nad tímto zajištěním
Kategorie produktu

Elektronické hladinové čidlo

Typ

LR8010

Min. provozní napětí

18 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

18 - 30 V/DC

Připojení

M12

Výstupy

PNP

Min. měřicí rozsah

0.02 m

měřicí rozsah

1.58 m

Měřicí rozsah

0.02 - 1.58 m

Min. okolní teplota

0 °C

Max. okolní teplota

60 °C

Obsah

1 ks

Splňuje RoHS

ano

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3321536 ifm Electronic LR8010, LR8010 Elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3321536 ifm Electronic LR8010, LR8010 Elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks

Popis

Elektronický hladinový senzor ifm LR8010

Tento text byl přeložen strojově.
