ifm Electronic LK8124, LK8124 Elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

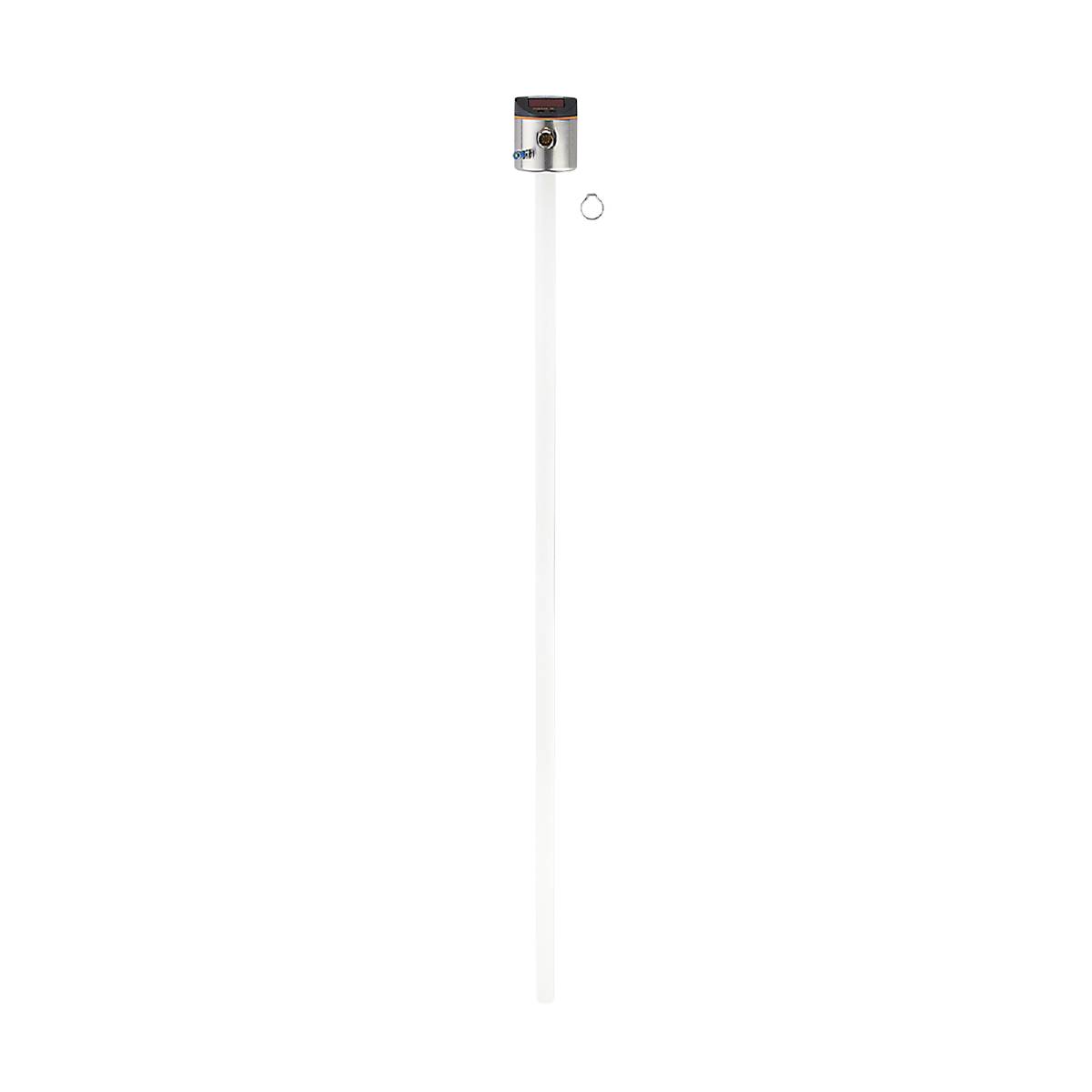

Dlouhý, úzký bílý hůl s malou válcovitou špičkou na černém pozadí.
Ilustrační obrázek
Kategorie produktu
Elektronické hladinové čidlo
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
měřicí rozsah
0.636 m
Typ
LK8124
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 27. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (17 849,00 Kč / kus)
17 849,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Elektronický hladinový senzor ifm LK8124

  • Pro spolehlivé monitorování hladiny v nádržích a nádobách
  • Vhodné pro vodu, oleje a chladící kapaliny
  • Dobře čitelný 4-místný LED displej
  • Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

  • Rozměry [mm]: Ø 16
  • Aktivní oblast a [mm]: 585
  • Počet digitálních výstupů: 4
  • Počet vstupů a výstupů: Počet digitálních výstupů: 4
  • Displej: 2x LED, zelená (cm, palce); spínací stav: 4 x LED, žlutá (OUT4...OUT1); naměřené hodnoty: Alfanumerický displej, 4-místný; nastavení parametrů: Alfanumerický displej, 4 číslice
  • Revize IO-Link: 1.1
  • Princip měření hladiny: Kapacitní
  • SDCI norma: IEC 61131-9
  • Délka tyče L [mm]: 728
  • Přenosový typ IO-Link: COM2 (38,4 kBaud)
  • Okolní teplota-1 [°C]: 0... 60
  • Tovární nastavení: Vodní chladící mazivo; voda; vodní prostředí podobné vodě
  • Přesnost opakování: ± 2
  • Rozlišení [mm]: 10
  • Provedení ochrana proti zkratu: Tepelně obráběná
  • Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
  • Výstupní signál: Spínací signál; IO-Link
  • Tlak nádoby [bar]: 0,5; (při montáži s montážním příslušenstvím: E43001 - E43007, E43019)
  • Tlak nádoby [MPa]: 0,05; (při montáži s montážním příslušenstvím: E43001 - E43007, E43019)
  • Potřebná základní třída: A
  • Doba pohotovosti [s]: < 3
  • Provozní napětí [v]: 18... 30 DC
  • Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
  • Dielektrikum média: > 2
  • Elektrické provedení: PNP/NPN
  • Celkový počet výstupů: 4
  • Hmotnost [g]: 549.400
  • Hystereze OP - rozsah nastavení [mm]: 4
  • V krocích od - rozsah nastavení [mm]: 10
  • Neaktivní rozsah I1 / I2 [mm]: 104 / 39
  • Komunikační rozhraní: IO-Link
  • Ochrana proti zkratu: Ano
  • Skladovací teplota [°C]: -25... 80
  • Max. Rychlost změny výšky hladiny [mm/s]: 300
  • max. Pokles napětí spínací výstup DC [v]: 2,5
  • Média: Vodní chladicí mazivo; olej; olejové kapaliny; voda; vodní prostředí podobné vodě
  • Teplota média - chladicí médium [°C]: 0... 35; (s trubkou pro klimaře E43102: 35... 55 )
  • Teplota média - OEL [°C]: 0... 70
  • Teplota média - voda [°C]: 0... 35; (s klimaroem E43102 ; 35... 55 )
  • Krátkodobá teplota média - oel [°C]: 0... 90; (< 1 h)
  • Chyba měření: ± 5
  • Min. Doba cyklu procesu [ms]: 3.2
  • MTTF: 227
  • Nepoužitelné pro: Vysoce vodivá média; přiléhající média; granule; sypké materiály; kyseliny; louhy; oblast hygieny a galvaniky
  • Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; spínací logika; pozice SP/RP; vyrovnávací OP; volba médií; nastavení ofsetu; zpoždění sepnutí/zpětného spínače
  • Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
  • Analogové procesní údaje: 2
  • Procesní údaje binární: 4
  • Referenční bod OP - rozsah nastavení [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
  • Zpětný spínací bod RP - rozsah nastavení [mm]: 50...580
  • Spínací bod SP - rozsah nastavení [mm]: 60...590
  • Stupeň krytí: IP 67
  • Třída ochrany III
  • Režim SIO: Ano
  • Konektor: Pinlayout: Konektor 0066: 1x M12; kódování: A
  • Odběr proudu [mA]: < 50
  • Přetížení: Ano
  • Ochrana proti přepólování: Ano
  • Materiály ve styku se Medium: PP
Kategorie produktu

Elektronické hladinové čidlo

Typ

LK8124

Min. provozní napětí

18 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

18 - 30 V/DC

Vlastnosti

LED kontrolka

Připojení

M12

Výstupy

PNP

NPN

Materiál

PP

Materiál pouzdra

PBT

Min. teplota média

0 °C

Max. teplota média

70 °C

Provozní tlak (max.)

0.5 bar

Min. měřicí rozsah

0.05 m

měřicí rozsah

0.636 m

Měřicí rozsah

0.05 - 0.636 m

IP67

Hmotnost

0.6043 kg

Min. okolní teplota

0 °C

Max. okolní teplota

60 °C

Délka

728 mm

(Ø)

16 mm

Rozm.

(Ø x d) 16 mm x 728 mm

Obsah

1 ks

Splňuje RoHS

ano

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3321510 ifm Electronic LK8124, LK8124 Elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3321510 ifm Electronic LK8124, LK8124 Elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Popis

Elektronický hladinový senzor ifm LK8124

Tento text byl přeložen strojově.
