HTB UCFL 204 přírubové ložisko šedá litina Ø otvoru 20 mm Rozestup děr 90 mm | Conrad Electronic | Conrad CZ

Ložiskové pouzdro s integrovaným kuličkovým ložiskem, typicky používané pro montáž na stroje nebo jiné konstrukční prvky.

Ložiskové pouzdro s integrovaným kuličkovým ložiskem, typicky používané pro montáž na stroje nebo jiné konstrukční prvky.

Dvoudírový přírubový ložiskový domek s jedním ložiskem a obalem značky 'HTB - High Technology Bearings' v pozadí.

Technický výkres ložiskového držáku. Vlevo nahoře: kótovací čáry; vpravo: příčný řez s rozměry.

1/3

Kategorie produktu

přírubové ložisko

Ø otvoru

20 mm

Materiál pouzdra

šedá litina

Typ

UCFL 204

Rozm.

(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Datasheety: (PDF)

HTB

Okamžité doručení: Út 13. 10.

62 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (222,31 Kč / kus)

222,31 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: UCFL 204

Kategorie produktu: přírubové ložisko

Ø otvoru: 20 mm

Materiál pouzdra: šedá litina

Rozm.: (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Hmotnost: 0.45 kg

Vlastnosti: s přírubou

Rozestup děr: 90 mm

Rozměry: (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Šířka: 60 mm

Dynamická nosnost radiální: 10100 N

Statická radiální únosnost: 6300 N

Ke stažení

List technických údajů

List technických údajů 197022 HTB UCFL 204 přírubové ložisko šedá litina Ø otvoru 20 mm Rozestup děr 90 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 197022 HTB UCFL 204 přírubové ložisko šedá litina Ø otvoru 20 mm Rozestup děr 90 mm

Popis

Pro jednoduché a univerzální použití např. u zemědělských strojů, těžebních zařízení, stavebních strojů. Jednotka UCFL se skládá z utěsněného ložiska s přírubou z šedé litiny. Upevnění hřídele prostřednictvím fixačních šroubů na vnitřním kroužku. Na základě kulovité vnější plochy ložiska se mohou vyrovnat chyby na hřídeli.

Doplňující informace

Pouzdro skladovací jednotky mají ložiska jednotlivýma kamerkama vložky s (balligen) vnější kroužek. Sedadlo krytu je hohlkugelig. Proto jej polekají pouzdro skladovací jednotky, úhlový chyby jsou vyváženy.

Ložisko je lze v pouzdře do cca 4° a 6° průchod.

Pouzdro ložiska se nastaví při montáži obou konce hřídele samy správně. Proto je také, že není nutné jednotkami Lieferzustand nasměrovat přesně.

Popis

Pro jednoduché a univerzální použití např. u zemědělských strojů, těžebních zařízení, stavebních strojů. Jednotka UCFL se skládá z utěsněného ložiska s přírubou z šedé litiny. Upevnění hřídele prostřednictvím fixačních šroubů na vnitřním kroužku. Na základě kulovité vnější plochy ložiska se mohou vyrovnat chyby na hřídeli.

Doplňující informace

Pouzdro skladovací jednotky mají ložiska jednotlivýma kamerkama vložky s (balligen) vnější kroužek. Sedadlo krytu je hohlkugelig. Proto jej polekají pouzdro skladovací jednotky, úhlový chyby jsou vyváženy.

Ložisko je lze v pouzdře do cca 4° a 6° průchod.

Pouzdro ložiska se nastaví při montáži obou konce hřídele samy správně. Proto je také, že není nutné jednotkami Lieferzustand nasměrovat přesně.

Doplňky

(^*Všechny ceny jsou bez DPH.)

K použití tohoto produktu je zapotřebí toto příslušenství.

CRC Univerzální mazivo MULTIPURPOSE GREASE 100 ml

CRC Univerzální mazivo MULTIPURPOSE GREASE 100 ml

Conrad Electronic

107,43 Kč^*

1 l = 1 074,30 Kč

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

HTB SBPFL 204 přírubové ložisko ocelový plech Ø otvoru 20 mm Rozestup děr 71.5 mm

HTB SBPFL 204 přírubové ložisko ocelový plech Ø otvoru 20 mm Rozestup děr 71.5 mm

Conrad Electronic

198,34 Kč^*

HTB UCFL 205 přírubové ložisko šedá litina Ø otvoru 25 mm Rozestup děr 99 mm

HTB UCFL 205 přírubové ložisko šedá litina Ø otvoru 25 mm Rozestup děr 99 mm

Conrad Electronic

263,64 Kč^*

HTB UCFL 206 přírubové ložisko šedá litina Ø otvoru 30 mm Rozestup děr 117 mm

HTB UCFL 206 přírubové ložisko šedá litina Ø otvoru 30 mm Rozestup děr 117 mm

Conrad Electronic

329,75 Kč^*

HTB SBPFL 202 přírubové ložisko ocelový plech Ø otvoru 15 mm Rozestup děr 63.5 mm

HTB SBPFL 202 přírubové ložisko ocelový plech Ø otvoru 15 mm Rozestup děr 63.5 mm

Conrad Electronic

198,34 Kč^*

HTB SBPFL 205 přírubové ložisko ocelový plech Ø otvoru 25 mm Rozestup děr 76 mm

HTB SBPFL 205 přírubové ložisko ocelový plech Ø otvoru 25 mm Rozestup děr 76 mm

Conrad Electronic

222,31 Kč^*

igus EFOM-06 kluzné ložisko s přírubou Ø otvoru 6 mm Rozestup děr 24 mm

igus EFOM-06 kluzné ložisko s přírubou Ø otvoru 6 mm Rozestup děr 24 mm

Conrad Electronic

165,28 Kč^*

HTB UCP 206 ložiskové těleso šedá litina Ø otvoru 30 mm Rozestup děr 121 mm

HTB UCP 206 ložiskové těleso šedá litina Ø otvoru 30 mm Rozestup děr 121 mm

Conrad Electronic

329,75 Kč^*

HTB UCP 205 ložiskové těleso šedá litina Ø otvoru 25 mm Rozestup děr 105 mm

HTB UCP 205 ložiskové těleso šedá litina Ø otvoru 25 mm Rozestup děr 105 mm

Conrad Electronic

263,64 Kč^*

igus EFOM-12 kluzné ložisko s přírubou Ø otvoru 12 mm Rozestup děr 41 mm

igus EFOM-12 kluzné ložisko s přírubou Ø otvoru 12 mm Rozestup děr 41 mm

Conrad Electronic

222,31 Kč^*

HTB UCFL 208 přírubové ložisko šedá litina Ø otvoru 40 mm Rozestup děr 144 mm

HTB UCFL 208 přírubové ložisko šedá litina Ø otvoru 40 mm Rozestup děr 144 mm

Conrad Electronic

442,15 Kč^*

HTB UCFL 202 přírubové ložisko šedá litina Ø otvoru 15 mm Rozestup děr 90 mm

HTB UCFL 202 přírubové ložisko šedá litina Ø otvoru 15 mm Rozestup děr 90 mm

Conrad Electronic

263,64 Kč^*

HTB UCFL 207 přírubové ložisko šedá litina Ø otvoru 35 mm Rozestup děr 130 mm

HTB UCFL 207 přírubové ložisko šedá litina Ø otvoru 35 mm Rozestup děr 130 mm

Conrad Electronic

351,24 Kč^*

HTB UCFL 210 přírubové ložisko šedá litina Ø otvoru 50 mm Rozestup děr 157 mm

HTB UCFL 210 přírubové ložisko šedá litina Ø otvoru 50 mm Rozestup děr 157 mm

Conrad Electronic

549,59 Kč^*

INA ložisková jednotka PCJT30-N

INA ložisková jednotka PCJT30-N

Conrad Electronic

1 668,60 Kč^*

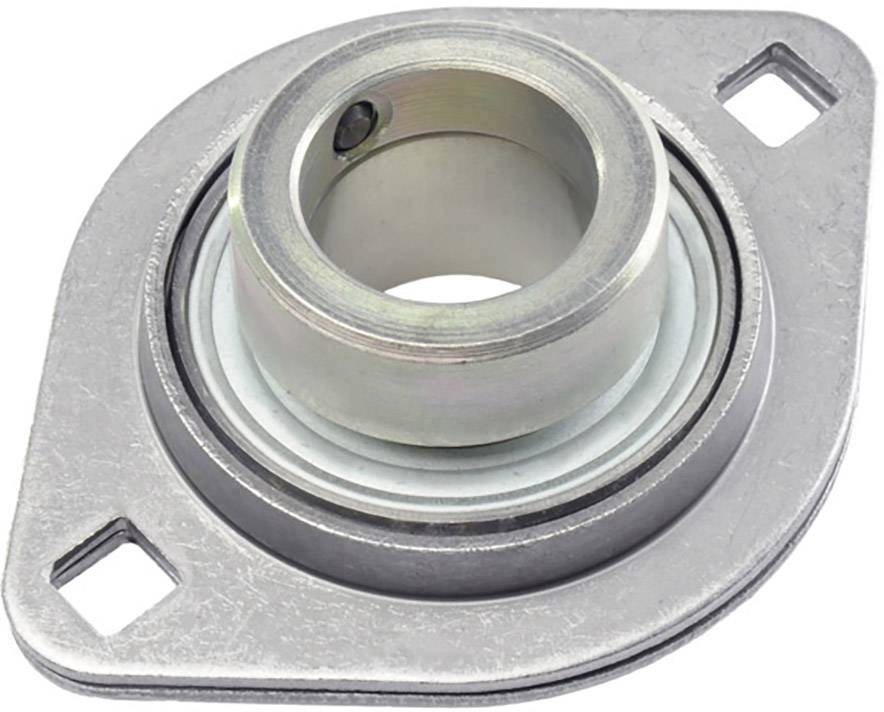

INA ložisková jednotka RATY17

INA ložisková jednotka RATY17

Conrad Electronic

900,00 Kč^*

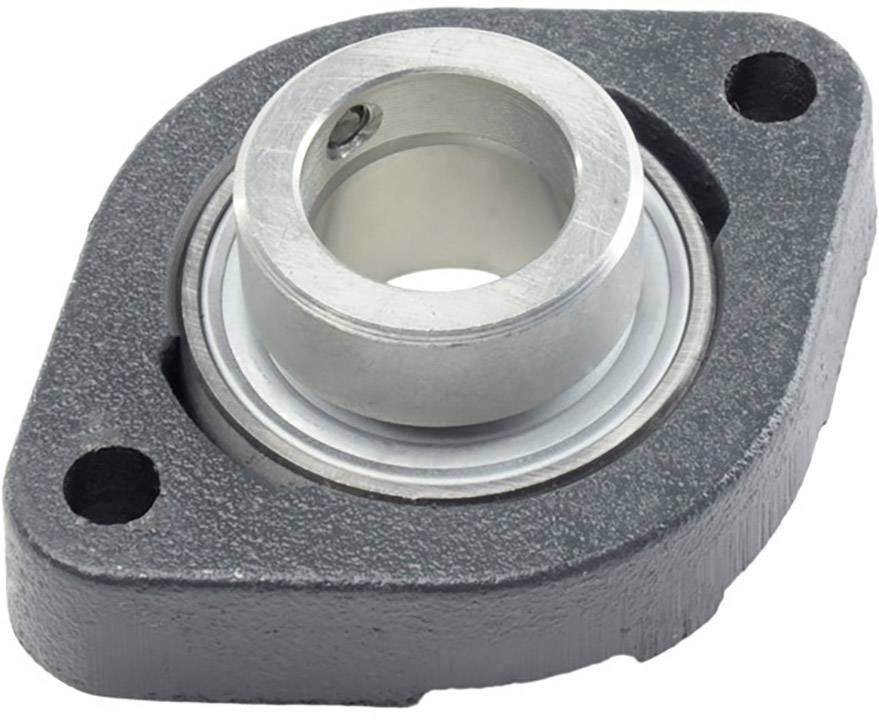

INA ložisková jednotka FLCTEY40
