HT Instruments PV-SERVICE KIT VDE tester, sada, 1011380, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Technické parametry
- Kategorie produktu
VDE tester, sada
bez certifikátu
- Kategorie měření
CAT III 1000 V
- Rozsah měření VDE
izolační odpor
- Norma DIN
DIN EN 62446
- Displej
LCD
- Přesnost
2.5 %
- Typ
PV-SERVICE KIT
- Vlastnosti
Test zařízení PV
Ke stažení
List technických údajů
List technických údajů 3208700 HT Instruments PV-SERVICE KIT VDE tester, sada, 1011380, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3208700 HT Instruments PV-SERVICE KIT VDE tester, sada, 1011380, EN a DE menu
Popis

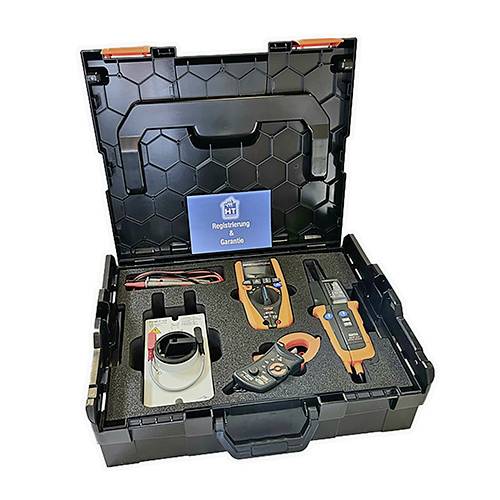

Pomocí PV-SERVICE KIT lze provést všechna potřebná měření pro snímání fotovoltaického zařízení podle požadavků VDE 0126-23 (EN 62446). Tester izolace 1 kV s funkcí multimetru a měření nízkého odporu. 2pólová zkoušečka napětí (Cat IV) se spínáním zátěže až do 1000 v AC/DC. AC/DC měnič proudu s 2 rozsahy měření - 40 a & 400 a AC/DC.
NEPTUNE
Měření izolace a nízkého odporu
Napětí AC/DC a směr točivého pole
Test odporu a průchodnosti s bzučákem
TRMS AC/DC, AC+DC TRMS NAPĚTÍ DO 1000 V.
Frekvence napětí a/nebo proudu
FUNKCE MAX / MIN / PEAK / HOLD
Přesné zobrazení s 10.000 body
Auto Range měření s automatickým řízením Rozpoznání AC/DC
Stanovení indexu polarizace (PI) a dielektrické absorpce (DAR)
HT10
Tlačítko pro připojení zátěže
Velký LCD displej s podsvícením
Osvětlení místa měření pomocí bílé LED
Vzdálenost kontaktů 19 mm pro kontrolu jednou rukou
Bezpečnost podle IV 600 v, III 1000 V.
HT4006
ROZSAH MĚŘENÍ (40 A): 0,1 A, ÚČINEK: 40 A AC/DC
ROZSAH MĚŘENÍ (400 A): 0,5 A, ÚČINEK: 400 A AC/DC
Přesnost: ±2,5 % rdg
max. Průměr kabelu 30 mm
Ochrana proti přepětí CAT III 600 V, CAT IV 300 V
Připojení přes banánovou zástrčku na NEPTUNE, kabel 1 m.
Tento text byl přeložen strojově.
NEPTUNE
Měření izolace a nízkého odporu
Napětí AC/DC a směr točivého pole
Test odporu a průchodnosti s bzučákem
TRMS AC/DC, AC+DC TRMS NAPĚTÍ DO 1000 V.
Frekvence napětí a/nebo proudu
FUNKCE MAX / MIN / PEAK / HOLD
Přesné zobrazení s 10.000 body
Auto Range měření s automatickým řízením Rozpoznání AC/DC
Stanovení indexu polarizace (PI) a dielektrické absorpce (DAR)
HT10
Tlačítko pro připojení zátěže
Velký LCD displej s podsvícením
Osvětlení místa měření pomocí bílé LED
Vzdálenost kontaktů 19 mm pro kontrolu jednou rukou
Bezpečnost podle IV 600 v, III 1000 V.
HT4006
ROZSAH MĚŘENÍ (40 A): 0,1 A, ÚČINEK: 40 A AC/DC
ROZSAH MĚŘENÍ (400 A): 0,5 A, ÚČINEK: 400 A AC/DC
Přesnost: ±2,5 % rdg
max. Průměr kabelu 30 mm
Ochrana proti přepětí CAT III 600 V, CAT IV 300 V
Připojení přes banánovou zástrčku na NEPTUNE, kabel 1 m.
Tento text byl přeložen strojově.
Provedení
- Napětí naprázdno až 1000 v DC s Neptune
- Zkratový proud až 20 a DC s Neptune a měničem proudu HT4006 ve spojení s krátkým spínačem proudu
- Měření izolace až do 1 000 v DC s Neptune
- Měření nízkých odporů / zkouška průchodnosti (zkušební proud 200 mA) s Neptune
- V případě potřeby lze také zjistit stav bez napětí na AC nebo DC straně fotovoltaického zařízení, součástí dodávky je také 2pólová zkoušečka napětí (model HT10)
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
