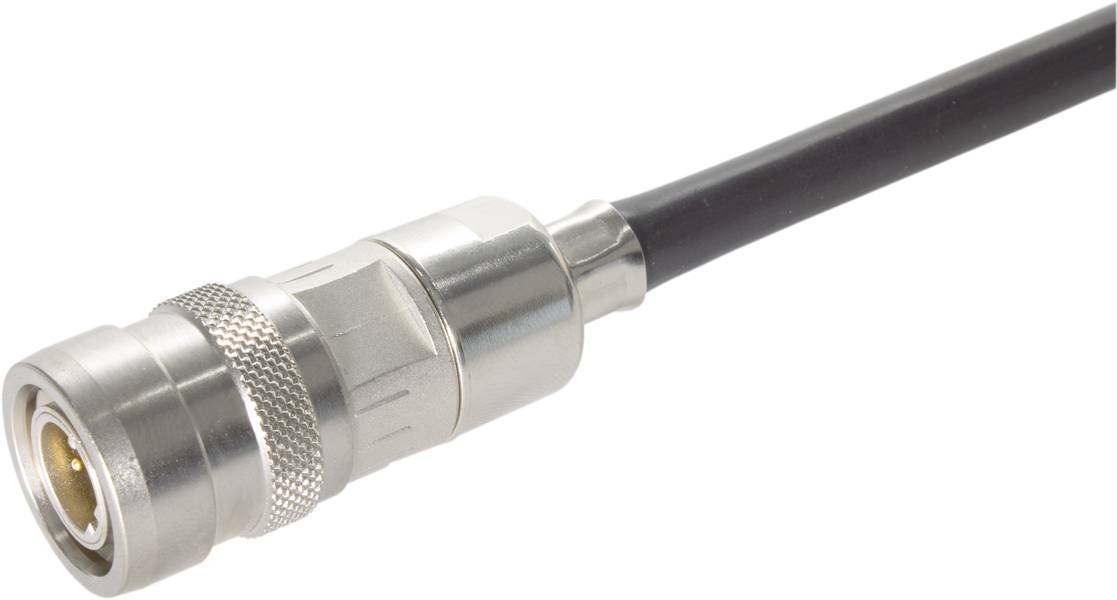

HARTING 21 03 821 1533 21038211533 kabelový konektor , 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kabelový konektor
počet kontaktů
4, 5
Připojení
krimpované
Obsah
1 ks
Typ
21 03 821 1533
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
938,02 Kč
3
3% = 91,47 Kč
907,53 Kč
5
5% = 213,40 Kč
895,34 Kč
10
5% = 507,50 Kč
887,27 Kč
25
6% = 1 498,75 Kč
878,07 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (938,02 Kč / kus)
938,02 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Konstrukční řada: Kulatý konektor M12
- Komponenty: Kabelový konektor
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 4; 5
- Typ zámku: Oter PushPull
- Jmenovitý proud: Max. 4 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 10 mΩ
- Mezní teplota: -40 ... +85 °C
- Počet zastrčení: ≥ 500
- Izolační skupina: I (600 ≤ CTI)
- Materiál použití: crystal polymer (LCP)
- Normy: IEC 61076-2-101; IEC 61076-2-010
- Čistá hmotnost: 47 g
- Označení: PushPull
- JMENOVITÉ NAPĚTÍ: MAX. 48 V/AC; MAX. 60 V/DC
- Impulzní rázové napětí: 1,5 kV
- Stupeň znečištění: 3
- Pokyny: Krimpovací kontakty nejsou součástí dodávky. Sadu je třeba objednat samostatně.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- KÓDOVÁNÍ: A kódování
- Pohlaví: Kolík
- Průřez vodiče: AWG 26... AWG: 18
- Popis: Rovný
- Stínění: Stíněná; stíněná vazba s krimpovací přípojkou
- Ochrana podle IEC 60529: IP65 / IP67 v zapojeném stavu
- Materiál krytu: Tlakově litý zinek
- Vnější průměr žil: ≤ 2,3 mm
- Kategorie přepětí: III
- Typ
21 03 821 1533
- Kategorie produktu
kabelový konektor
- počet kontaktů
4, 5
- Připojení
krimpované
- Obsah
1 ks
- Max. teplota
+85 °C
- Min. teplota
-40 °C
- Uzávěrka
Orouter PushPull
- Ø kabelu do
2.3 mm
- Materiál pouzdra
zinkový odlitek
AWG 26 ... AWG 18
- Velikost kontaktu
5
- Hmotnost
47 g
- Číslo výrobce
21038211533
- Izolační materiál
LCP
- Průměr kabelu (rozsah)
2.3 mm (max)
- Pólů
4
5
- maximální průřez
0.82 mm²
- Průřez min
0.13 mm²
- Rozsah průřezů
0.13 - 0.82 mm²
- Vlastnosti
stíněný
Push Pull
ANO
Zinc
Other
-40-85 °C
Crimp connection
Other
III
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65/IP67
4 A
500
Ke stažení
List technických údajů
List technických údajů 3008411 HARTING 21 03 821 1533 21038211533 kabelový konektor , 1 ks
List technických údajů 3008411 HARTING 21 03 821 1533 21038211533 kabelový konektor , 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008411 HARTING 21 03 821 1533 21038211533 kabelový konektor , 1 ks
Popis
Kabelový konektor, rovný, kolík, a-kódování, krimpovací připojení, polymer Liquid crystal (LCP), kontakty: 5, průřez kabelu: 0,13...0,82 mm²
