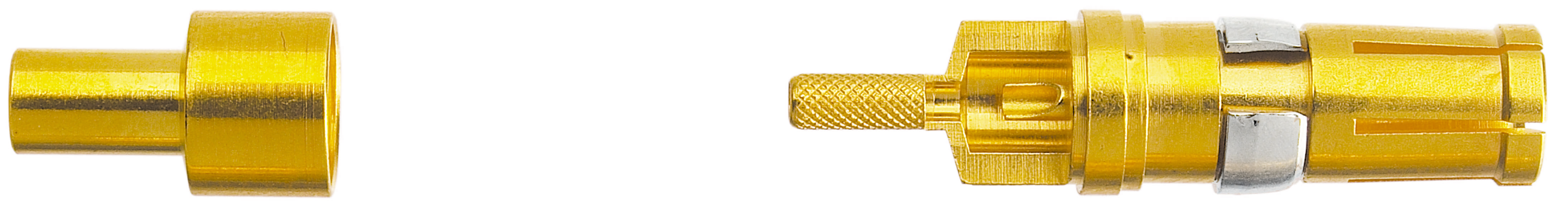

HARTING 09691827140 09 69 182 7140 koaxiální kontakt AWG min.: 24 AWG max.: 30 slitina mědi 2 A 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
koaxiální kontakt
AWG max.
30
Materiál kontaktu
slitina mědi
Obsah
1 ks
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
202,47 Kč
3
6% = 11,62 Kč
190,85 Kč
5
8% = 16,28 Kč
186,19 Kč
10
10% = 19,38 Kč
183,09 Kč
25
11% = 22,47 Kč
180,00 Kč
50
13% = 26,74 Kč
175,73 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (202,47 Kč / kus)
202,47 Kč
Bez DPH.
Technické parametry
- Konstrukční řada: D-Sub
- Popis kontaktu: Rovný; pro kabel RG 174 u, 188 AU, 316 U
- Typ připojení: Krimpovací/krimpovací kontakt
- Jmenovitý proud: ≤ 2 a
- Izolační odpor: 109 Ω
- Průchodový odpor: Na vnitřní vodič: 2,7mΩ; na vnější vodič
- Mezní teplota: -55 ... +135 °C
- Počet zastrčení: ≥ 50
- Zkušební napětí Ueff: 0,75 kV při 50 Hz
- Materiál kontaktů: Slitina mědi; PBFE / PBTP / PI
- Povrch kontaktů: Pozlacený
- Čistá hmotnost: 2,15 g
- Označení: Mixed
- Vlastnosti: Nastavení nástroje: 5 pro kabely AWG 24 a AWG 26, 4 pro kabely AWG 28, 3 pro kabely AWG 30; vnější vodič: Krimpování do tvaru nástroje B
- Jmenovité napětí: 250 V
- Síla zástrčky: ≤ 7 N.
- Tažná síla: ≤ 7 N.
- Typ kontaktu: Koaxiální kontakt
- Pohlaví: Zásuvka
- Výrobní postup: Kroucené kontakty
- Délka odizolování: 3 mm pro vnitřní vodič; 5 mm stínění; 9 mm kabelový plášť
- Materiál blokování: Slitina mědi
- Impedance: 50 Ω
- Frekvence: 0... 2 GHz
- Druh obalu
Piece
- Kategorie produktu
koaxiální kontakt
- AWG max.
30
- Materiál kontaktu
slitina mědi
- Obsah
1 ks
- AWG min.
24
- Připojení
krimpované
- Cykly zapojení
50
- Číslo výrobce
09691827140
- Druh kontaktu
kroucené kontakty
- Kontaktní plocha
pozlacený
- Jmenovitý proud
2 A
- Typ
09 69 182 7140
Bus
-55-135 °C
Crimp connection
Gold
3 mm
2 A
Other copper alloys
50
Ke stažení
List technických údajů
List technických údajů 3001854 HARTING 09691827140 09 69 182 7140 koaxiální kontakt AWG min.: 24 AWG max.: 30 slitina mědi 2 A 1 ks Piece
List technických údajů 3001854 HARTING 09691827140 09 69 182 7140 koaxiální kontakt AWG min.: 24 AWG max.: 30 slitina mědi 2 A 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3001854 HARTING 09691827140 09 69 182 7140 koaxiální kontakt AWG min.: 24 AWG max.: 30 slitina mědi 2 A 1 ks Piece
Popis
Koaxiální kontakt, rovný, pro kabel RG 174 u, 188 AU, 316 u, provozní proud: 2 a, zásuvka, slitina mědi, PBFE / PBTP / PI, pozlacená
