Name: HARTING 09452819002 konektor do DPS Počet kontaktů 10 1 ks Piece
Brand: HARTING
SKU: 3000928
Availability: BackOrder

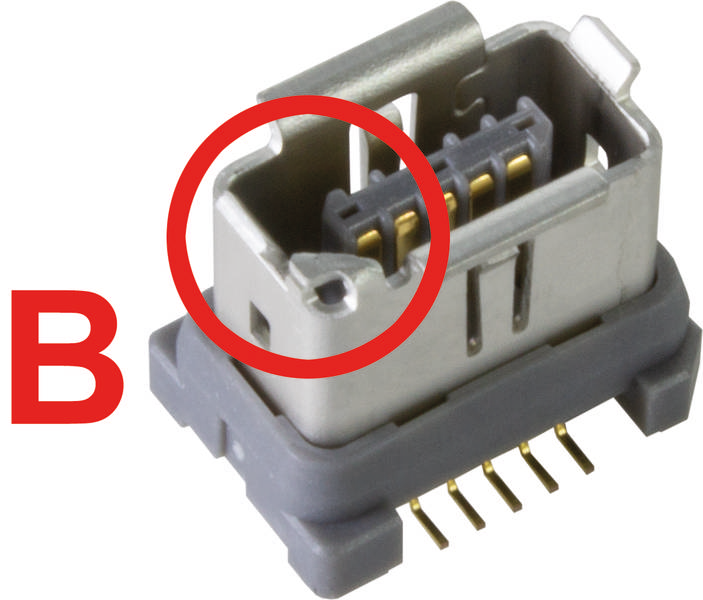

Konektor se šesti zlatými kolíky, částečně obklopený červeným kruhem, vedle velkého červeného písmene 'B'.

Kategorie produktu

konektor do DPS

počet kontaktů

Obsah

1 ks

Druh obalu

Piece

Počet pólů

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (128,09 Kč / kus)

128,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Počet pólů 10
Obsah 1 ks

Technické parametry

Produktová řada Harting ix Industrial®
Komponent: Konektor na desku plošných spojů
Typ připojení: Pájecí vývod
Počet kontaktů: 10
Jmenovitý proud 3 a při použití s 4 kontakty (1,2,6,7)
Izolační odpor: >500 MΩ
Průchodový odpor: ≤30 mΩ
Mezní teplota: -40 ... +85 °C
Počet zastrčení: ≥ 5.000
Zkušební napětí Ueff: 0,5 kV
Materiál vložky: Polyamid (PA)
Barva použití: Šedá
Materiál kontaktů: Slitina mědi
Kontaktní plocha: Au ≥ 0,2 µm přes ni ≥ 2 µm na straně zástrčky; au ≥ 0,03 µm přes ni ≥ 2 µm na straně připojení
Třída hořlavosti materiálu podle UL 94: V-0
Normy: IEC 61076-3-124; EN 45545-2
Čistá hmotnost: 2,5 g
Označení: Signál
JMENOVITÉ NAPĚTÍ: MAX. 50 V/AC; MAX. 60 V/DC
KÓDOVÁNÍ: Typ B.
Síla zástrčky: ≤ 25 N.
Tažná síla: ≤ 25 N.
Popis: Vertikálně
Stínění: Plně stíněný, 360° stínící kontakt
Stínící odpor: ≤ 100 mΩ
Skladovací teplota: -30 ... +60 °C
Relativní vlhkost vzduchu: 95 % bez kondenzace (provoz); 95 % bez kondenzace (skladování / přeprava)
Ochrana podle IEC 60529: IP20
Materiál stínění: Nerezová ocel; sn ≥ 1 µm přes ni ≥ 0,2 µm na straně zástrčky, stínění

Druh obalu: Piece

Kategorie produktu: konektor do DPS

počet kontaktů: 10

Počet pólů: 10

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Připojení: pájené

Barva: šedá

Materiál pouzdra: PA

Číslo výrobce: 09452819002

Obsah: 1 ks

Materiál kontaktu: slitina mědi

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: 09 45 281 9002

Tloušťka vrstvy potištěné strany: 0.03 µm

Tloušťka nátěru na straně připojení: 0.2 µm

Průchozí odpor: 30 mΩ

Izolační odpor: 500 MΩ

Kontaktní povrch tiskové strany: pozlacený nikl

Finální úprava kontaktu: pozlacený nikl

Jmenovité napětí: 50 V/AC
60 V/DC

Pólů: 10

: Other

: 10

: Other

: -40-85 °C

: Other

: Soldering connection

: Nickel/gold

: Polyamide (PA)

: Other

: Other

: 1.5 A

Ke stažení

List technických údajů

List technických údajů 3000928 HARTING 09452819002 konektor do DPS Počet kontaktů 10 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3000928 HARTING 09452819002 konektor do DPS Počet kontaktů 10 1 ks Piece

Popis

Konektor pro desky plošných spojů, vertikální, pájecí připojení, jmenovitý proud: 1,5 a, kontakty: 10, slitina mědi
