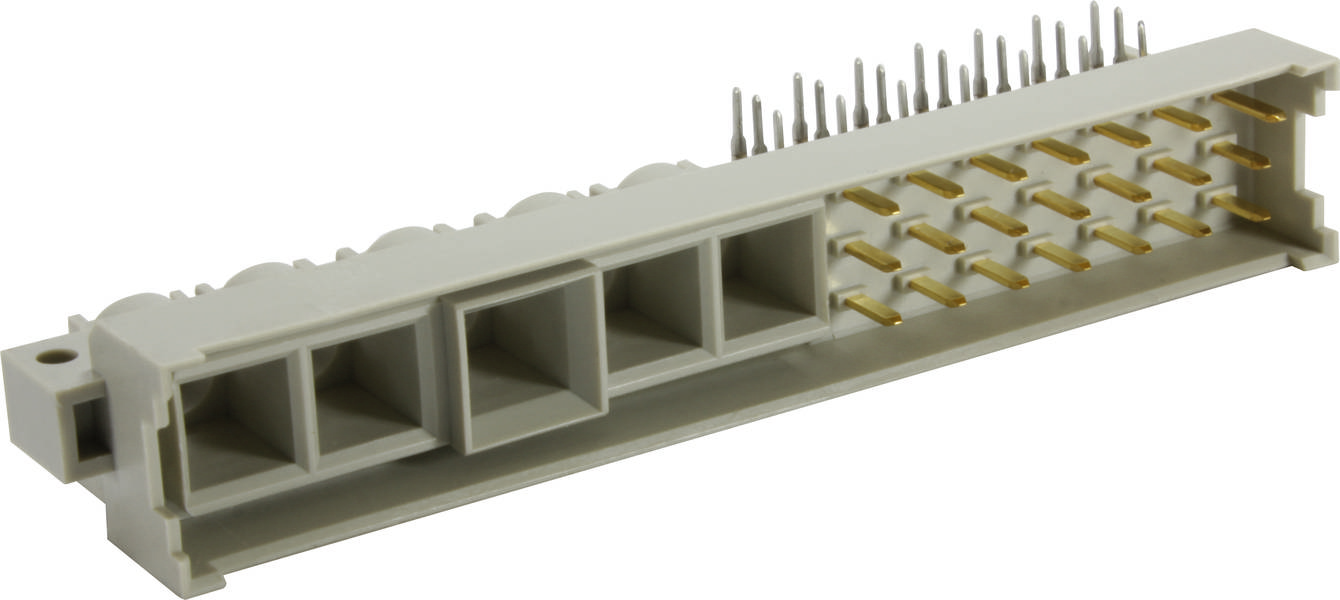

HARTING 09061216981 nožová lišta 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
nožová lišta
Provedení
Lomená
Rastr (rozteč)
2.54 mm
5.08 mm
Obsah
1 ks
Počet pólů
26
Datasheety: (PDF)
Počet
Celková cena (409,09 Kč / kus)
409,09 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Nožová lišta
- Počet pólů 26
- Obsah 1 ks
Technické parametry
- Konstrukční řada: DIN 41612
- Komponenty: Nožová lišta
- Popis kontaktu: Zahnutý
- Typ připojení: Vlnové připojení
- Typ připojení: Motherboard to trvale; deska plošných spojů k kabelu; kabel k kabelu
- Počet kontaktů: 26
- Rastr, šířka připojení: 2,54 mm, 5,08 mm
- Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
- Izolační odpor >1012 Ω
- Průchodový odpor: ≤ 15 mΩ
- Mezní teplota: -55 ... +125 °C
- Maximální hmotnost: 85 kg
- Počet zastrčení: ≥ 400
- Zkušební napětí Ueff: 1,55 kV
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Ušlechtilý kov přes ni konektor; sn přes ni připojení na ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy IEC 60603-2 (normy)
- Čistá hmotnost: 17,52 g
- Označení: Tvar MH 21+5
- Rastr, 3,81 mm, 5,08 mm, konektor na každé straně
- Vzdálenost vzduchu: ≥ 1,6 mm
- Vzdálenost mezi elementy: ≥ 3 mm
- Vlastnosti: Bezolovnatý; jmenovitý proud speciálních kontaktů: Viz datový list vybraných kontaktů
- Počet signálních kontaktů: 21
- Počet speciálních kontaktů: 5
- Upevnění desek s plošnými spoji: S přírubou
- Hot plugging: ne
- Klasifikace dráhy: F4/I3 podle NFF 16-101/102
- Kontaktní vybavení: Řady z, b a d, čísla 20, 22, 24, 26, 28, 30, 32
- KÓDOVÁNÍ: Příruba kódování; kódování se ztrátou kontaktu
- Předbíhající kontakt na pozici: Z32
- Kategorie produktu
nožová lišta
- Provedení
Lomená
- Počet pólů
26
- Rastr (rozteč)
2.54 mm
5.08 mm
- Připojení
pájené
- Barva
štěrkově šedá (RAL 7032)
- Materiál pouzdra
PA
- Číslo výrobce
09061216981
- Obsah
1 ks
- Materiál kontaktu
slitina mědi
- Typ
09 06 121 6981
- Průchozí odpor
15 mΩ
- Izolační odpor
1012 Ω
Printed circuit board to cable
Other
26
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Ke stažení
List technických údajů
List technických údajů 3003498 HARTING 09061216981 nožová lišta 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3003498 HARTING 09061216981 nožová lišta 1 ks
Popis
Měřicí lišta, připojení hřídele, jmenovitý proud: 6 a, kontakty: 26, zahnutý, slitina mědi
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
