Name: HARTING 09052486821 kolíková lišta Počet řádků 3 1 ks
Brand: HARTING
SKU: 3000405
Availability: InStock

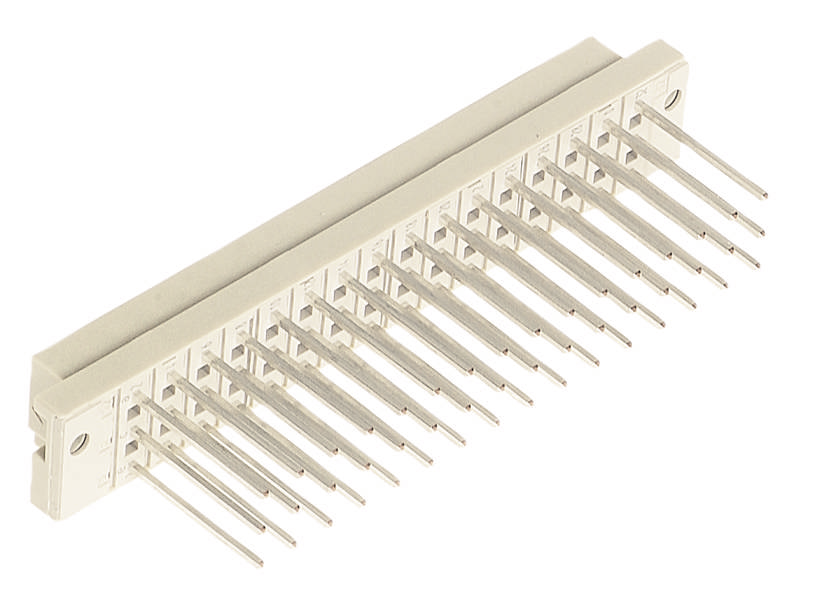

Plastový konektor s několika kovovými kolíky uspořádanými v řadě. Vhodný pro elektronické propojení.

Kategorie produktu

kolíková lišta

Provedení

Rovná

Obsah

1 ks

Počet pólů

Počet řádků

Datasheety: (PDF)

Doručení: Pá 16. 10.

79 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (577,69 Kč / kus)

577,69 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pružinová lišta

Počet pólů 48
Počet řádků 3
Obsah 1 ks

Technické parametry

Konstrukční řada: DIN 41612
Komponenty: Pružinová lišta
Popis kontaktu: Rovný
Typ připojení: Připojení vinutí
Typ připojení: Deska plošných spojů k kabelu
Počet kontaktů: 48
Délka pinů: 20 mm
Kontakty: 3
Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
Izolační odpor >1012 Ω
Průchodový odpor: ≤ 15 mΩ
Mezní teplota: -55 ... +125 °C
Maximální hmotnost: 75 kg
Počet zastrčení: ≥ 400
Zkušební napětí Ueff: 1,55 kV (kontaktní kontakt); 1,55 kV (kontaktní hmotnost)
Izolační skupina: IIIA (175 ≤ CTI < 400)
Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
Barva vložky: RAL 7032 (křemenově šedá)
Materiál kontaktů: Slitina mědi
Povrch kontaktů: Ušlechtilý kov přes ni konektor; ni připojení na straně
Třída hořlavosti materiálu podle UL 94: V-0
Normy IEC 60603-2
Čistá hmotnost: 28,85 g
Označení: Tvar E
Rastr, 5,08 mm na každé straně konektor
Vzdálenost vzduchu: ≥ 3 mm
Vzdálenost mezi elementy: ≥ 3 mm
Vlastnosti: Bezolovnatý
Upevnění desek s plošnými spoji: S přírubou
Hot plugging: ne
Klasifikace dráhy: F4/I3 podle NFF 16-101/102
Kontaktní vybavení: Řady a, c a e, čísla 2, 4, ... , 30, 32
KÓDOVÁNÍ: Kódování otvoru;kódování se ztrátou kontaktu

Kategorie produktu: kolíková lišta

Provedení: Rovná

Počet pólů: 48

Počet řádků: 3

Připojení: ovíjený spoj

Barva: štěrkově šedá (RAL 7032)

Materiál pouzdra: PA

Číslo výrobce: 09052486821

Obsah: 1 ks

Materiál kontaktu: slitina mědi

Typ: 09 05 248 6821

Průchozí odpor: 15 mΩ

Izolační odpor: 1012 Ω

Délka hrotu: 20 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 20 mm

: 3

: 5.08 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 6 A

Ke stažení

List technických údajů

List technických údajů 3000405 HARTING 09052486821 kolíková lišta Počet řádků 3 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3000405 HARTING 09052486821 kolíková lišta Počet řádků 3 1 ks

Popis

Pružinová lišta, připojení k vinutí, jmenovitý proud: 6 a, kontakty: 48, rovný, slitina mědi, ušlechtilý kov přes ni konektor, ni připojení na straně
