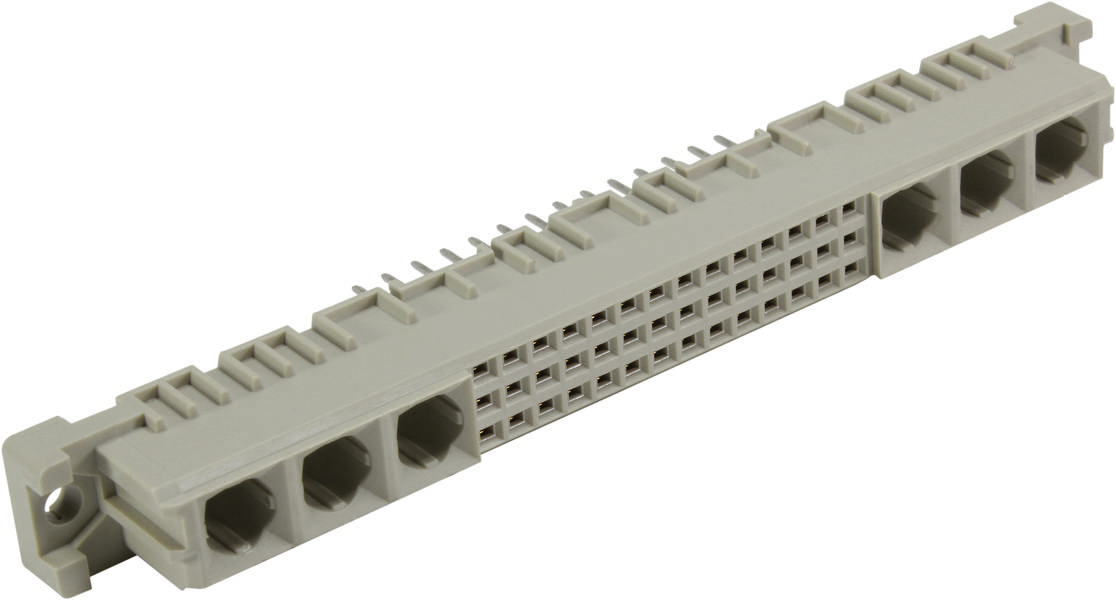

HARTING 09032426805 kolíková lišta Počet řádků 3 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kolíková lišta
Provedení
Rovná
Rastr (rozteč)
2.54 mm
7.62 mm
Obsah
1 ks
Počet pólů
48
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
321,49 Kč
3
6% = 53,34 Kč
303,71 Kč
5
8% = 124,60 Kč
296,57 Kč
10
9% = 296,10 Kč
291,88 Kč
25
11% = 873,50 Kč
286,55 Kč
50
13% = 2 043,00 Kč
280,63 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (321,49 Kč / kus)
321,49 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Pružinová lišta
- Počet pólů 48
- Počet řádků 3
- Obsah 1 ks
Technické parametry
- Konstrukční řada: DIN 41612
- Komponenty: Pružinová lišta
- Popis kontaktu: Rovný
- Typ připojení: Vlnové připojení
- Typ připojení: Motherboard to trvale Atcard; mezanine; deska s plošnými spoji na kabel
- Počet kontaktů: 48
- Délka pinů: 4,5 mm
- Kontakty: 3
- Rastr, šířka připojení: 2,54 mm, 7,62 mm
- Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
- Izolační odpor >1012 Ω
- Průchodový odpor: ≤ 20 mΩ
- Mezní teplota: -55 ... +125 °C
- Maximální hmotnost: 40 kg
- Počet zastrčení: ≥ 400
- Zkušební napětí Ueff: 1 kV
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Ušlechtilý kov přes ni konektor; sn přes ni připojení na ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy IEC 60603-2
- Čistá hmotnost: 10 g
- Označení: Tvar M
- Rastr, 2,54 mm, 7,62 mm, konektor na každé straně
- Vzdálenost vzduchu: ≥ 1 mm
- Vzdálenost mezi elementy: ≥ 1 mm
- Vlastnosti: Bezolovnatý; jmenovitý proud speciálních kontaktů: Viz datový list vybraných kontaktů
- Počet signálních kontaktů: 42
- Počet speciálních kontaktů: 6
- Upevnění desek s plošnými spoji: S přírubou
- Hot plugging: ne
- Klasifikace dráhy: F4/I3 podle NFF 16-101/102
- Kontaktní vybavení: Řady a, b a c, čísla 10, 11, ... , 22, 23
- KÓDOVÁNÍ: Se ztrátou kontaktu
- Kategorie produktu
kolíková lišta
- Provedení
Rovná
- Počet pólů
48
- Počet řádků
3
- Rastr (rozteč)
2.54 mm
7.62 mm
- Připojení
pájené
- Barva
štěrkově šedá (RAL 7032)
- Materiál pouzdra
PA
- Číslo výrobce
09032426805
- Obsah
1 ks
- Materiál kontaktu
slitina mědi
- Typ
09 03 242 6805
- Průchozí odpor
20 mΩ
- Izolační odpor
1012 Ω
- Délka hrotu
4,5 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Ke stažení
List technických údajů
List technických údajů 3000445 HARTING 09032426805 kolíková lišta Počet řádků 3 1 ks
List technických údajů 3000445 HARTING 09032426805 kolíková lišta Počet řádků 3 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3000445 HARTING 09032426805 kolíková lišta Počet řádků 3 1 ks
Popis
Pružinová lišta, pájecí připojení, jmenovitý proud 2 a, kontakty: 48, rovný, slitina mědi
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
