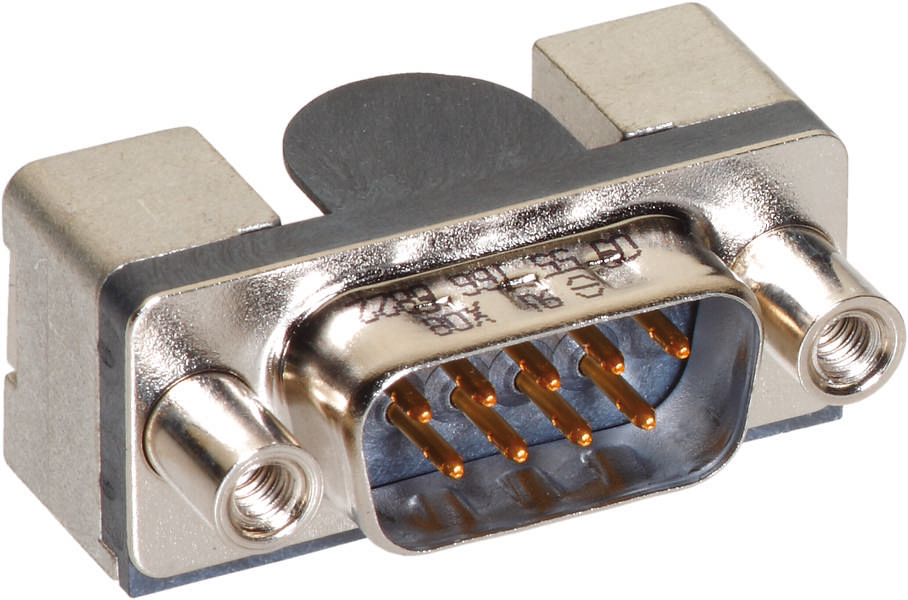

HARTING 09 55 166 6822 741 09551666822741 konektor Pólů: 9 SMT 140 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
konektor
Provedení
zástrčka, zahnutá
Pólů
9
Připojení
SMT
Datasheety: (PDF)
Počet (velikost balení 140 ks)
Celková cena (12 673,55 Kč / kus)
12 673,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor
- konektor
- Pólů: 9
Technické parametry
- Konstrukční řada: D-Sub
- Komponenty: Konektory
- Popis kontaktu: Lisovaný; zahnutý
- Připojení: Pájecí kontakt Reflowlett (SMT)
- Typ připojení: Motherboard to trvale
- Počet kontaktů: 9
- Typ zámku: Příruba s namontovaným šroubovým svorníkem 4-40 UNC
- Rastr, 2,76 mm, připojení na straně
- Jmenovitý proud: Max. 5 A.
- Izolační odpor > 5 x 109 Ω
- Průchodový odpor: ≤25 mΩ
- Mezní teplota: -55 ... 40 až +125 °C (při reflowletování max. 40 až +240 °C po 30 s)
- Počet zastrčení: ≥ 250
- Zkušební napětí Ueff: 1 kV
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál použití: crystal polymer (LCP); Shell: Ocel, poniklovaná
- Barva použití: Černá
- Materiál kontaktů: Slitina mědi; hmotnost: Zinkový tlakový odlitek
- Povrch kontaktů: Ušlechtilý kov přes ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: DIN 41652
- Čistá hmotnost: 2 481 g
- Označení: Standardní
- Vzdálenost vzduchu: ≥ 1 mm
- Vzdálenost mezi elementy: ≥ 1 mm
- Moisture Sensitivity Level (MSL): 1 podle ECA/IPC/JEDEC J-STD-020D
- Úroveň citlivosti zkoušky (PSL): R0 podle ECA/IPC/JEDEC J-STD-020D
- Hot plugging: ne
- Tloušťka desky plošných spojů: ≥ 1,6 mm
- Síla zástrčky: ≤ 30 N.
- Tažná síla: ≥ 3,3 N;≤ 20 N
- Pohlaví: Kolík
- Utahovací moment: ≤0,4 Nm blokovací šroub
- Velikost: D-Sub 1
- Výška: 7,3 mm
- Druh obalu
Piece
- Typ
D-Sub
- Kategorie produktu
konektor
- Provedení
zástrčka, zahnutá
- Pólů
9
- Připojení
SMT
- Obsah
140 ks
- Cykly zapojení
≥ 250
- Číslo výrobce
09551666822741
- Barva
černá
- Druh kontaktu
lisované kontakty
- Materiál kontaktu
slitina mědi
- Kontaktní plocha
ušlechitlý kov
- Rastr (rozteč)
2.76 mm
- Vlastnosti
pro reflow proces
- Typ
09 55 166 6822 741
Plug/bus
9
Ke stažení
List technických údajů
List technických údajů 3004515 HARTING 09 55 166 6822 741 09551666822741 konektor Pólů: 9 SMT 140 ks Piece
List technických údajů 3004515 HARTING 09 55 166 6822 741 09551666822741 konektor Pólů: 9 SMT 140 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3004515 HARTING 09 55 166 6822 741 09551666822741 konektor Pólů: 9 SMT 140 ks Piece
Popis
Konektor, reflowletovací konektor (SMT), jmenovitý proud: 5 a, kolík, konstrukční velikost: D-Sub 1, Liquid crystal polymer (LCP), Shell: ocel, poniklovaná
